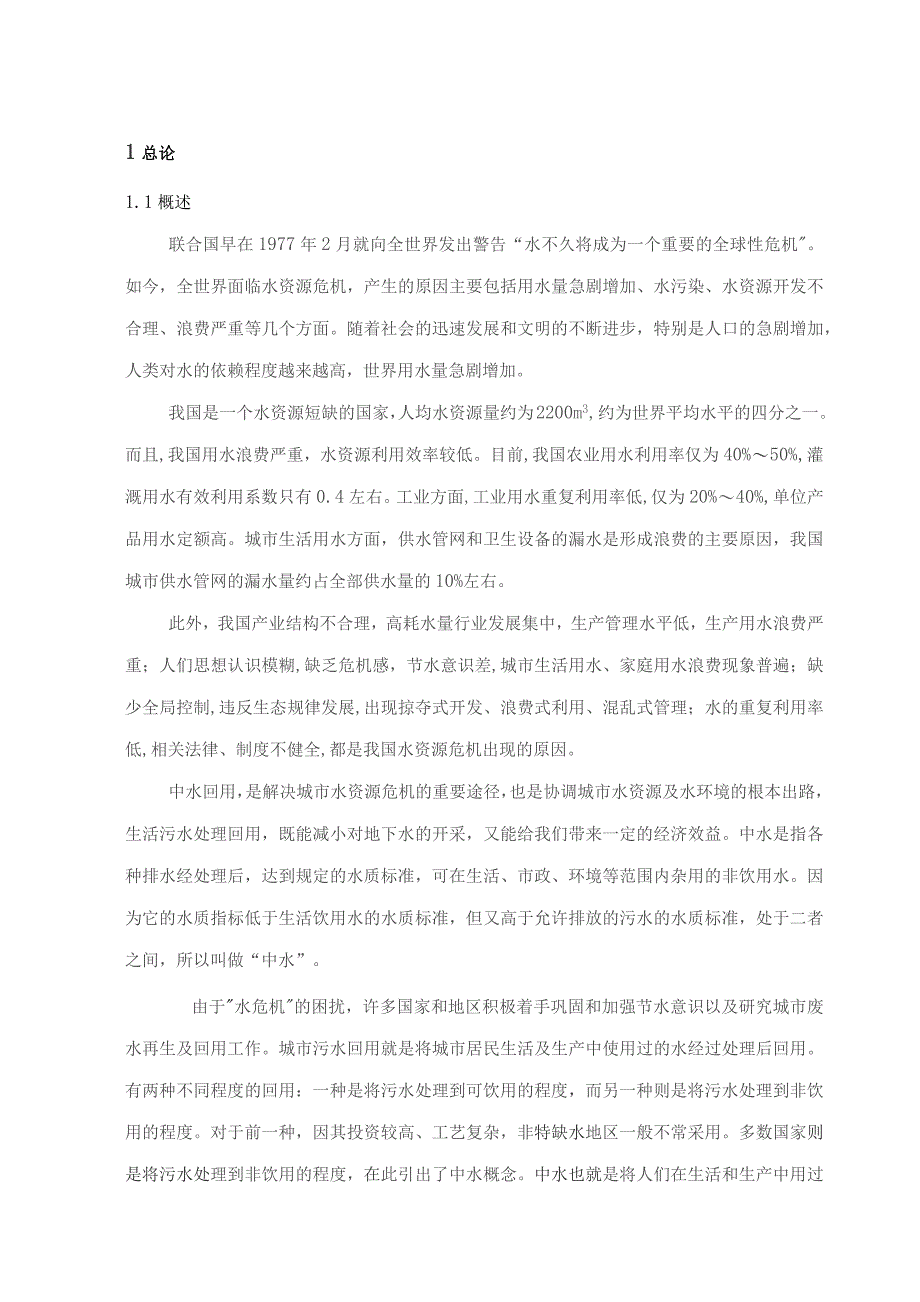

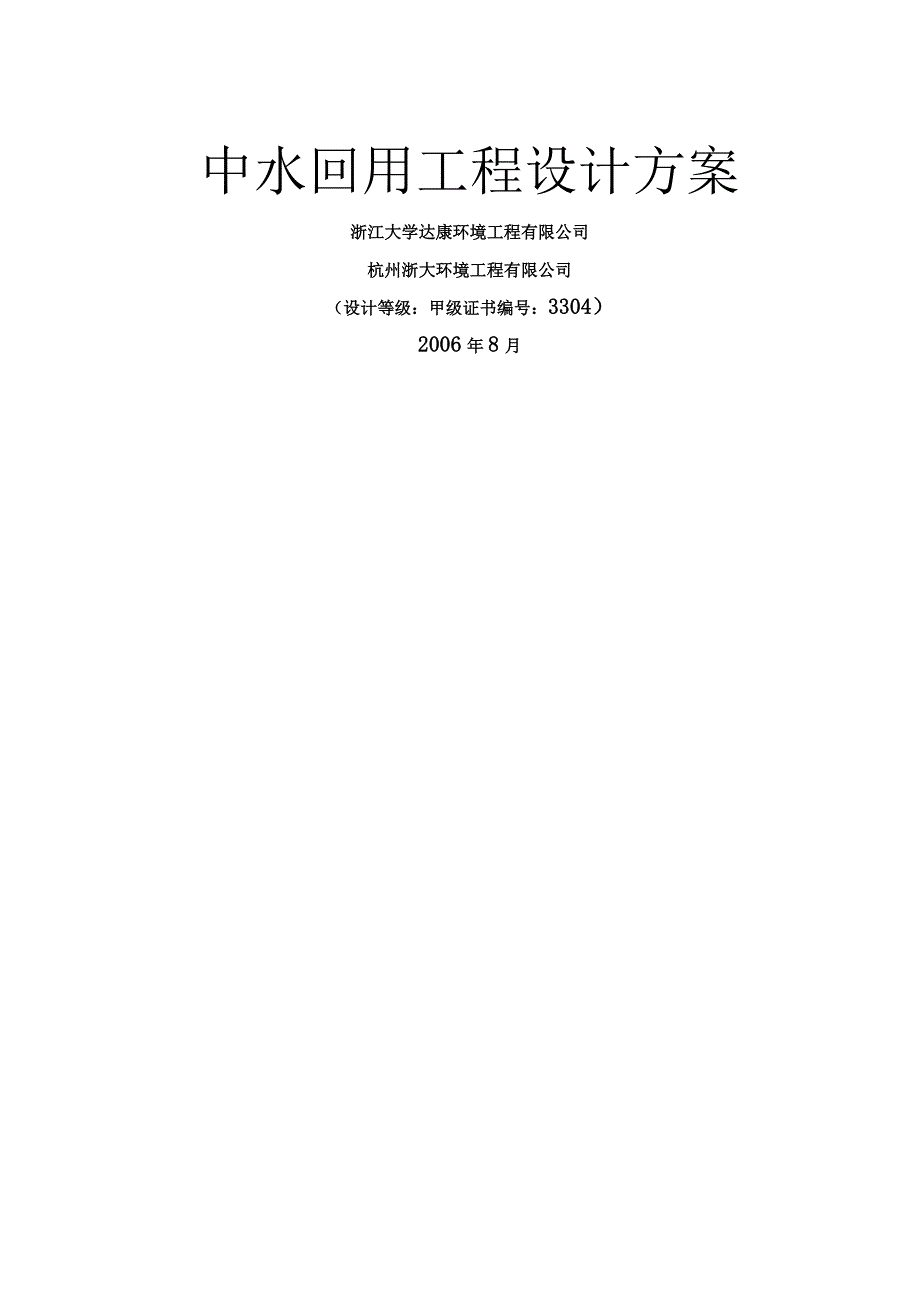

1、中水回用工程设计方案浙江大学达康环境工程有限公司杭州浙大环境工程有限公司（设计等级：甲级证书编号：3304）2006年8月1总论1.1概述联合国早在1977年2月就向全世界发出警告“水不久将成为一个重要的全球性危机。如今，全世界面临水资源危机，产生的原因主要包括用水量急剧增加、水污染、水资源开发不合理、浪费严重等几个方面。随着社会的迅速发展和文明的不断进步，特别是人口的急剧增加，人类对水的依赖程度越来越高，世界用水量急剧增加。我国是一个水资源短缺的国家，人均水资源量约为2200m3,约为世界平均水平的四分之一。而且,我国用水浪费严重，水资源利用效率较低。目前,我国农业用水利用率仅为40%50%
2、,灌溉用水有效利用系数只有0.4左右。工业方面,工业用水重复利用率低,仅为20%40%,单位产品用水定额高。城市生活用水方面，供水管网和卫生设备的漏水是形成浪费的主要原因，我国城市供水管网的漏水量约占全部供水量的10%左右。此外，我国产业结构不合理，高耗水量行业发展集中，生产管理水平低，生产用水浪费严重；人们思想认识模糊,缺乏危机感，节水意识差,城市生活用水、家庭用水浪费现象普遍；缺少全局控制,违反生态规律发展,出现掠夺式开发、浪费式利用、混乱式管理；水的重复利用率低,相关法律、制度不健全,都是我国水资源危机出现的原因。中水回用，是解决城市水资源危机的重要途径，也是协调城市水资源及水环境的根本
3、出路，生活污水处理回用，既能减小对地下水的开采，又能给我们带来一定的经济效益。中水是指各种排水经处理后，达到规定的水质标准，可在生活、市政、环境等范围内杂用的非饮用水。因为它的水质指标低于生活饮用水的水质标准，但又高于允许排放的污水的水质标准，处于二者之间，所以叫做“中水”。由于水危机的困扰，许多国家和地区积极着手巩固和加强节水意识以及研究城市废水再生及回用工作。城市污水回用就是将城市居民生活及生产中使用过的水经过处理后回用。有两种不同程度的回用：一种是将污水处理到可饮用的程度，而另一种则是将污水处理到非饮用的程度。对于前一种，因其投资较高、工艺复杂，非特缺水地区一般不常采用。多数国家则是将污
4、水处理到非饮用的程度，在此引出了中水概念。中水也就是将人们在生活和生产中用过的优质杂排水(不含粪便和厨房排水)、杂排水(不含粪便污水)以及生活污(废)水经集流再生处理后回用，充当地面清洁、浇花、洗车、空调冷却、冲洗便器、消防等不及人体直接接触的杂用水。1.2设计依据1、室外排水设计规范(GBJ14-87)；2、生活杂用水水质标准(GB/T18920-2002)；3、建筑给水排水设计规范GBJ15-88；4、建筑中水设计规范GB50336-2002；5、居民小区给水排水设计规范(CECS57-94)；6、回用水标准符合国家城市污水再生利用景观环境用水水质(GB/T18921-2002)；7、建设
5、方提供的有关生活污水水质、水量、布局、工程图纸等基础资料:8、其他相关标准及规范。1.3设计原则1、中水处理回用工程以投资省，运转费用低，占地面积小为原则。2、处理系统先进，设备运行稳定可靠，维护简单、操作方便。3、污水处理系统不产生二次污染源污染环境。4、控制管理按处理工艺过程要求尽量考虑自控，降低运行操作的劳动强度，使污水处理站运行可靠、维护方便，提高污水处理站运行管理水平。2工艺设计2.1设计水量水质及用水标准本项目洗浴污水排放量约65m7d,本工程设计时考虑到因有调节池对水量的调节，后续构筑物的设计处理能力为3.0m3/h。污水处理后全部回用于绿化等，污水深度处理部分的处理能力为3.0
6、m7h。经取样和参考类似工程设计经验，确定设计水质表2-1。表2-1设计进出水水质项目CODc1(mgL)BOD5(mgL)SS(mgL)NH3-N(mgL)LAS(mgL)原水水质250350150-200150220203058设计水质350200220308出水水质5010W5W50.5中水用于景观环境用水，其水质应符合城市污水再生利用景观环境用水水质GB/T18921-2002的规定。中水用作城市杂用水，其水质应符合城市污水再生利用城市杂用水水质GB/T18920-2002的规定。见表2-2.表2-2城市污水再生利用景观用水水质(GB/T18921-2002)(mgL)序号项目观赏性景
7、观环境用水娱乐性景观环境用水河道类湖泊类水景类河道类湖泊类水景类基本要求无漂浮物,无令人不愉快的嗅和听2PH（无量纲）6.09.03五日生化需氧量10664悬浮物SS20105浊度（NTU）5.06溶解氧1.527总磷（以P计）1.00,51.00.58总氮15.0159氨氮以N计）W5.0510色度（度）30,03011石油类W1.0LO12余氯b云0.050.0513阴离子表面活性剂0.50.514粪大肠菌群（个/L）W100002000500不得检出注1：对于需要通过管道输送再生水的非现场回用情况采用加氯消毒方式；而对于现场回用情况不限制消毒方式。注2：若使用未经过除磷脱氮的再生水作为景
8、观环境用水，鼓励使用本标准的各方在回用地点积极探索通过人工培养具有观赏价值水生植物的方法，使景观水体的氮磷满足表？的要求，使再生水中的水生植物有经济合理的出路。一一”表示对此项无要求；b接触实际不应低于30nin的余氯。对于非加氯消毒方式无此项无要求。2.2工艺选择中水回用处理一般包括预处理、主处理及深度处理三个阶段。其中预处理阶段主要有格栅和调节池两个处理单元，主要作用是去除污水中的固体杂质和均匀水质；主处理阶段是中水回用处理的关键，主要作用是去除污水的溶解性有机物；深度处理阶段主要以消毒处理为主，保证出水达到中水水标准。中水回用主处理技术主要包括生物法、物化法及膜分离法。其中生物处理法是利
9、用水中微生物的吸附、氧化分解污水中的有机物，包括好氧和厌氧微生物处理，一般采用多种工艺相结合的办法；物理化学处理法以混凝沉淀（气浮）技术及活性炭吸附相结合为基本方式，提高出水水质，但运行费用较高；膜处理技术一般采用超滤（微滤）或反渗透膜处理，其优点是SS去除率很高，占地面积少等优点。中水回用处理为达到最佳的处理效果，一般采用多种工艺相结合的办法。根据国内外中水回用处理技术的发展状况，相关专家学者总结出国内外常用的典型工艺流程，见表2-3。表2-3中水回用处理典型处理流程序号处理流程1格栅调节池混凝沉淀（气浮）一化学氧化一消毒2格栅f调节池f一级生化处理一过滤一消毒3格栅一调节池一一级生化处理一
10、沉淀一二级生化处理一沉淀一过滤f消毒4格栅一调节池一絮凝沉淀（气浮）一过滤一活性炭一消毒5格栅f调节池一一级生化处理一混凝沉淀一过滤一活性炭f消毒6格栅一调节池一一级生化处理一二级生化处理一混凝沉淀f过滤f消毒7格栅一调节池f絮凝沉淀f膜处理一消毒8格栅f调节池一生化处理f膜处理一消毒表中第1、4和7是以物理化学处理为主的处理流程，处理方法主要有混凝沉淀或气浮、化学氧化法（二氧化氯、臭氧、次氯酸钠、氯、碘化钾等）、活性炭吸附法。具有流程简单、占地少、设备密闭性好、无臭味、易管理的特点。第2、3、5和6是以生化处理为主的处理流程。以优质杂排永和基排水为中水水源由T 用生化处理的目的是去除水中的排
11、放污水65ml 洗涤剂。坦避吊木HJ王物转批隔栅井77TW圭内臭味问题一直未能解决，所以成功实例不多,风机集水J节池.匿b1以生活排水为中水水源,采用二级生化处理时，多采用A/C法和A70。第8为物化及生化处理相结合的处理流程。其中，第I毛发册集器卜含有滤膜装置,具有装置小型简单、可以间断运行和于污泥的4点。一f A 2 /O孙理沛l随着中水回田朴押州木旗二黑来越多二T*废气氧化系统污泥回流 其中以臭氧氧化汜母仅小及才*f上泛应用,一剩余污泥外排Li . C/、I /，、M C1O2C12NC1),其氧化中间水池月2倍，杀菌能力是氯的数百倍,地杀灭能够氧化分解水中的有机物,水中的臭氧发生器病原
12、过滤系统(砂滤+CMF)本丁程|3宓田牛化处理涟-催化氧他浪柳悭炭臭乳气接入 工艺，经iyH 17L 狂的组合J氧化消毒系统等主要小川1心制取V的处理效果，满也日用要求。2. 3工艺流程活性炭吸附系统根据处理的废水水量、水质及处理要求，本方案采用生化处理及物化处理相结合的工艺思路，工艺回用水池 .1所示.图2-L中水回用处理工艺流程图中水回用2.4流程说明2.4.1污水收集排放污水在污水调节池中收集均质，调节池前端设置隔栅井。图2T中水回用处理工艺流程图2.4.2毛发捕集本工程毛发聚集器设于污水泵吸水管上，毛发聚集器要求如下：1、过滤网的有效过水面积等于连接管截面面积的2.5倍；2、过滤网的孔
13、径为3mmO2.4.3A?/。系统采用A2/0工艺，即废水先经厌氧兼氧处理，然后进入好氧处理。这样的流程可以提高废水中有机污染物的生物可降解性，运行得当还能达到脱氮效果。A2/0池出水在二沉池内进行分离，污泥一部分回流至厌氧池、兼氧池及好氧池，剩余生化污泥接入污泥池。二沉池出水进入中间水池，以备后续过滤氧化反应。2.4.4过滤系统生化出水首先经过砂滤罐，罐内置石英砂。该装置主要用于去除出水中较细小的固体颗粒和其它悬浮在水中的微小杂质。本工艺采用新型的高效滤料，此滤料由多种介质混合加工而成，具有强度高、过滤流速高、反冲洗方便和效果稳定可靠等特点，从而使其对进水的过滤净化功能大大增强，提高了出水的
