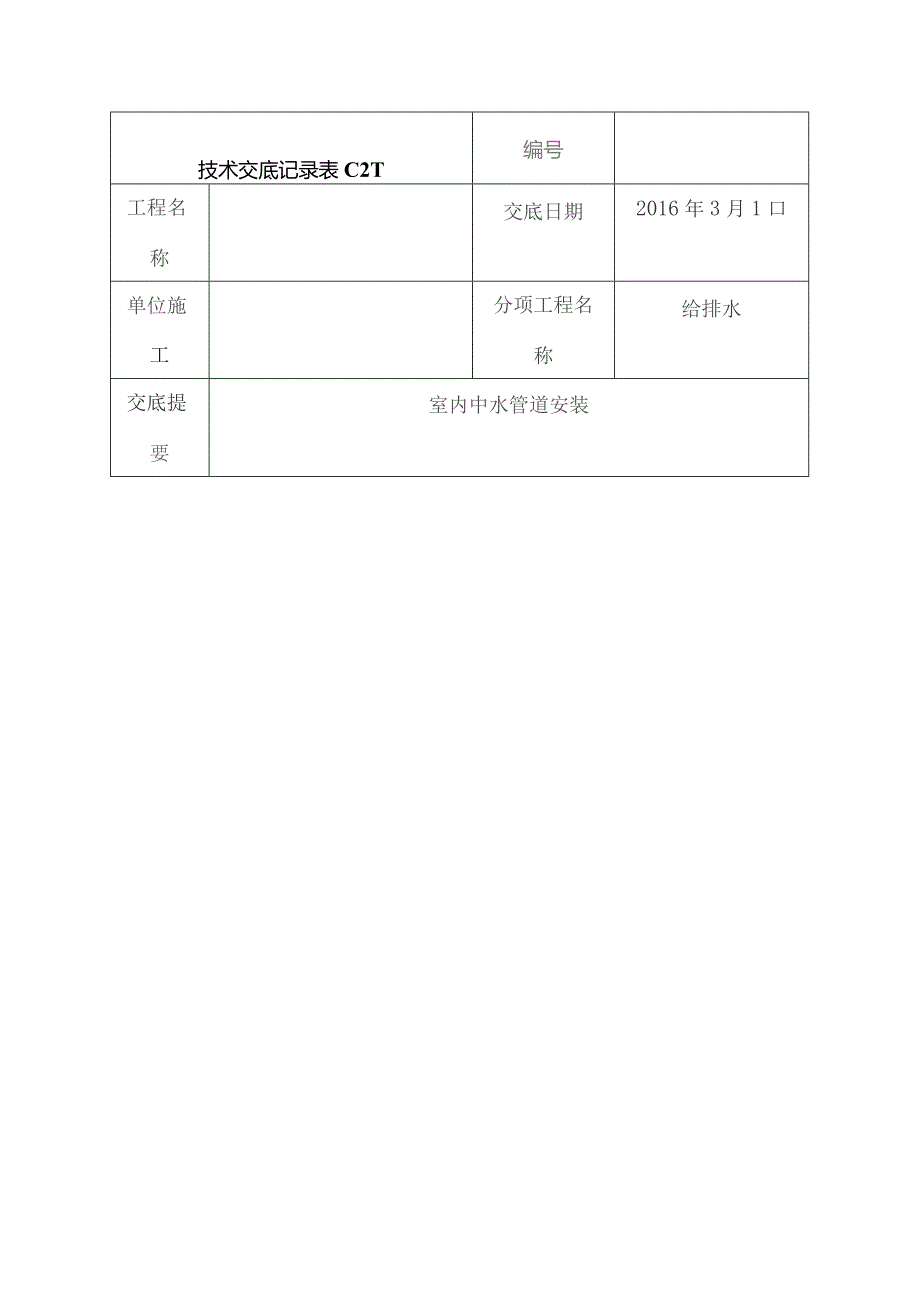

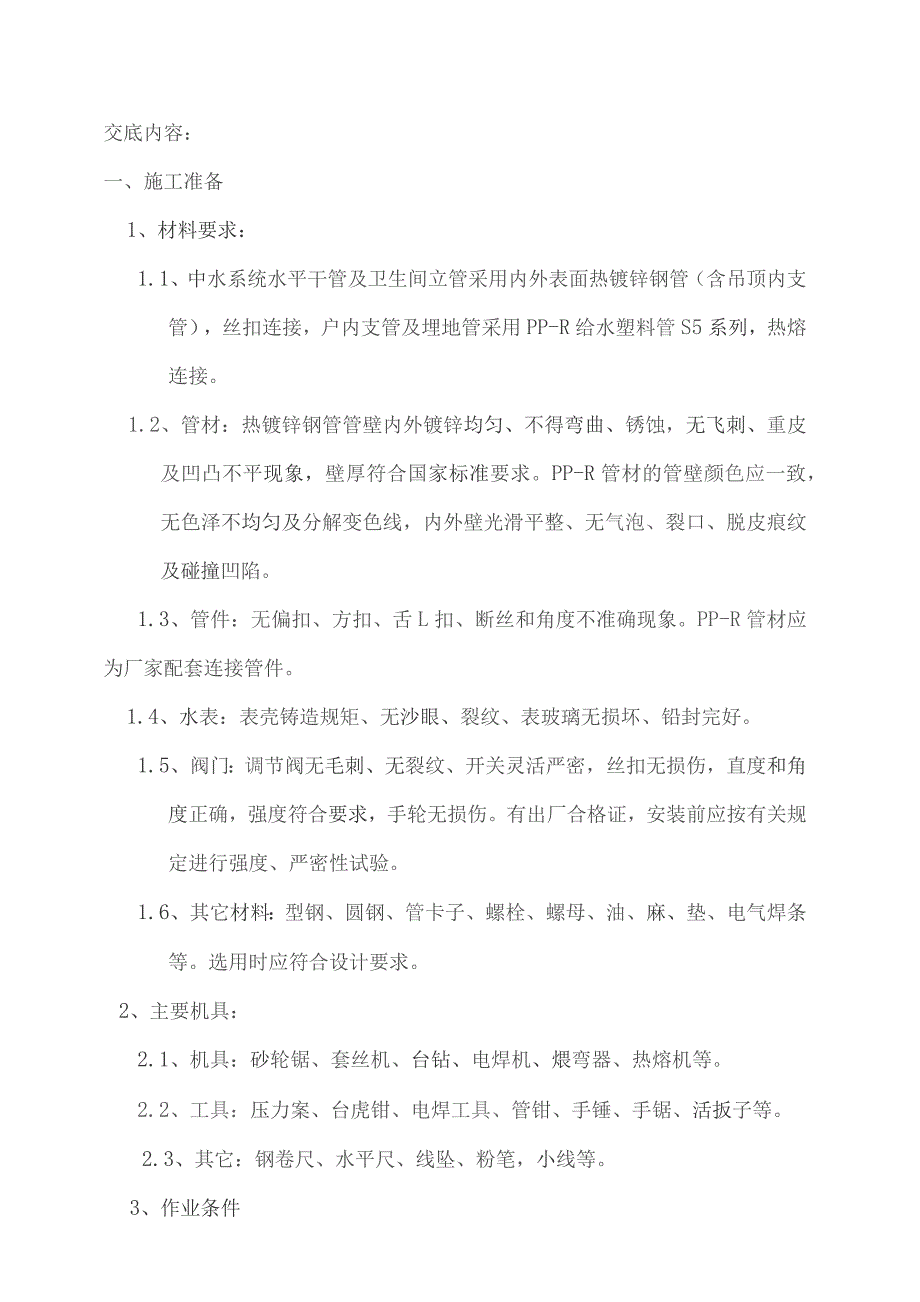

1、技术交底记录表C2T编号工程名称交底日期2016年3月1口单位施工分项工程名称给排水交底提要室内中水管道安装交底内容：一、施工准备1、材料要求：1.1、中水系统水平干管及卫生间立管采用内外表面热镀锌钢管（含吊顶内支管），丝扣连接，户内支管及埋地管采用PP-R给水塑料管S5系列，热熔连接。1.2、管材：热镀锌钢管管壁内外镀锌均匀、不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象，壁厚符合国家标准要求。PP-R管材的管壁颜色应一致，无色泽不均匀及分解变色线，内外壁光滑平整、无气泡、裂口、脱皮痕纹及碰撞凹陷。1.3、管件：无偏扣、方扣、舌L扣、断丝和角度不准确现象。PP-R管材应为厂家配套连接管件。1.4
2、、水表：表壳铸造规矩、无沙眼、裂纹、表玻璃无损坏、铅封完好。1.5、阀门：调节阀无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。有出厂合格证，安装前应按有关规定进行强度、严密性试验。1.6、其它材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。2、主要机具：2.1、机具：砂轮锯、套丝机、台钻、电焊机、煨弯器、热熔机等。2.2、工具：压力案、台虎钳、电焊工具、管钳、手锤、手锯、活扳子等。2.3、其它：钢卷尺、水平尺、线坠、粉笔，小线等。3、作业条件3.1、干管安装：必须在安装层的结构顶板完成后进行，沿管线安装位置的模板及杂物清

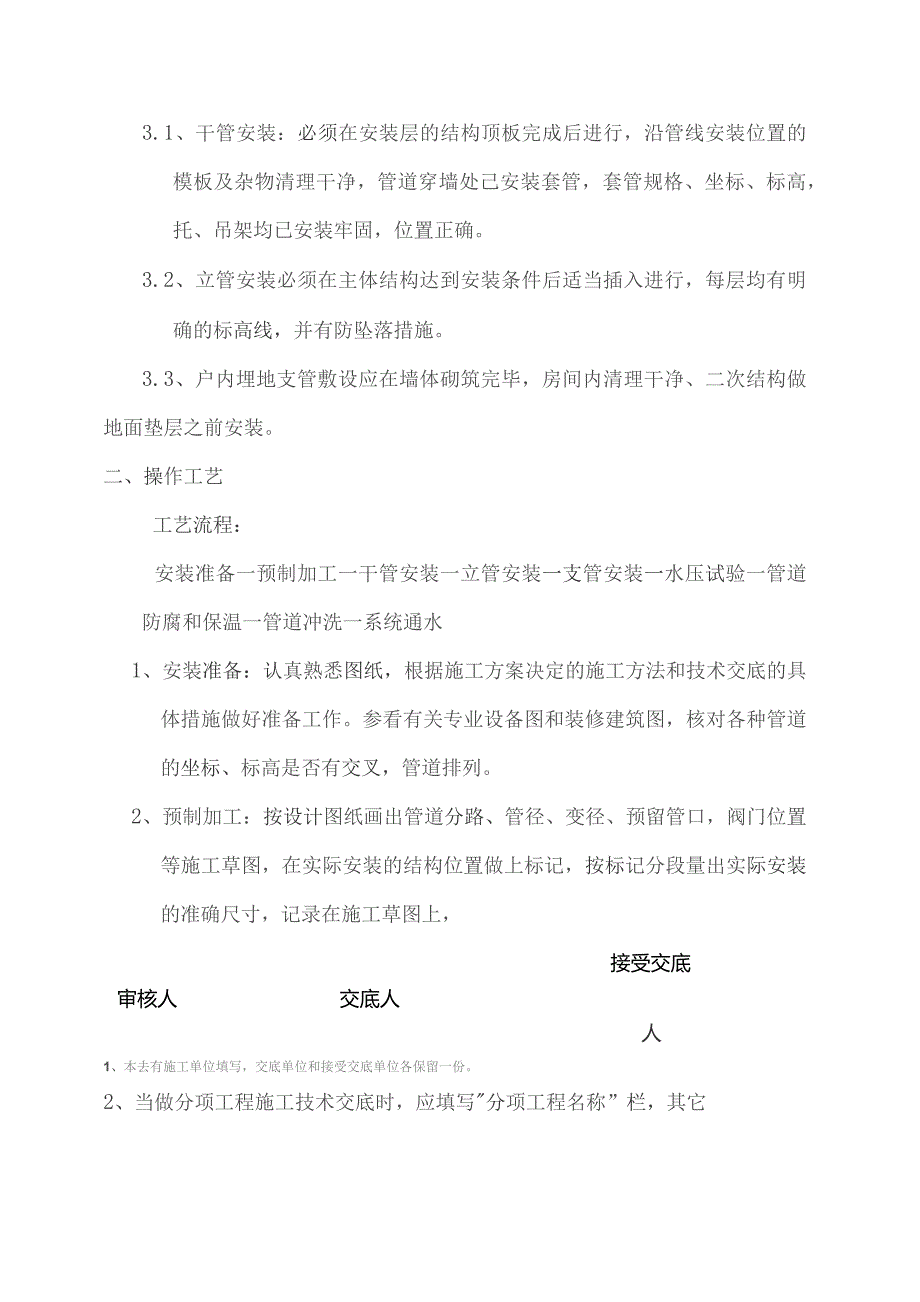

3、理干净，管道穿墙处己安装套管，套管规格、坐标、标高，托、吊架均已安装牢固，位置正确。3.2、立管安装必须在主体结构达到安装条件后适当插入进行，每层均有明确的标高线，并有防坠落措施。3.3、户内埋地支管敷设应在墙体砌筑完毕，房间内清理干净、二次结构做地面垫层之前安装。二、操作工艺工艺流程：安装准备一预制加工一干管安装一立管安装一支管安装一水压试验一管道防腐和保温一管道冲洗一系统通水1、安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列。2、预制加工：按设计图纸画出管道分路、管径、变径、预
4、留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，接受交底审核人交底人人1、本去有施工单位填写，交底单位和接受交底单位各保留一份。2、当做分项工程施工技术交底时，应填写分项工程名称”栏，其它技术交底可不填写。技术交底记录表C2-1编号工程名称交底日期2016年3月1日施工单位分项工程名称给排水交底提要室内中水管道安装交底内容：然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对,按管段分组编号）。3、干管安装；安装时从进入口开始操作，总进口端头加好临时丝堵以备试压用，出外墙管段应在预制后、安装前做好沥青防腐。把预制完的管道运到
5、安装部位按编号依次排开。安装前清扫管膛，安装前清扫管膛，管道抹上铅油缠好麻，用管钳按编号依次上紧丝如外露2至3扣，安装完后找直找正复核甩口的位置、方向及变径无误。清除麻头，所有管口要加好临时封堵。4、立管安装：（1）、卫生间立管安装前核对各层预留孔洞位置是否上下垂直，吊线、剔眼，和排水立管统一做固定支架（支架距本层地面1.60m）。将预制好的管道按编号顺序运到安装地点。（2）、安装前先卸下阀口盖，有钢套管的先穿到管上，按编号从第一节开始安装。涂铅油缠麻将立管对准接口转动入扣，一把管钳咬住管件，一把管钳拧管，拧到松紧适度，对准调直时的标记要求，丝扣外露23扣，预留口平正为止，并清净麻头。（3）检
6、查立管的每个预留口标高、方向、是否准确、平正、立管截门安装朝向应便于操作和修理。外露丝扣和镀锌层破损处刷好防锈漆，将事先做好的管卡子，松开，把管放入卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直度，扶正钢套管，预留口必须加好临时丝堵。管道安装完毕配合土建堵好楼板洞。(4)、管道变径应为同心变径，不得采用铸铁变径补心，应使用变径管箍。5、支管安装:户内支管均采用PP-R管材、管件热熔连接.(1)、支管明装：将预制好的支管从埋地管道甩口处依次逐段进行安装，根据管道长度适当好临时固定卡，核定不同卫生器具的冷热水预留口高度、位置是否正确、找平找正后栽支管卡件，去掉临时固定卡，上好临时丝堵。支管如装有
7、水表先装上连接管，试压后在交工前拆下连接管，安装水表。(2)、管道暗装：管道在施工前先清理管道沿线的杂物、根据土建给出的标高控制线，核对管线沿线的结构标高是否满足管道布设需求，如不能满足要求应结合土建对局部做处理,管道下方必须平整，不得有尖角突出物。(3)、根据图纸给出管道敷设走向确定管道甩口位置，进行测量、截取、熔接、管道固定。安装工艺如下：测量定位Ifl截取TI管端管件清理If标绘热熔深度.=t热熔机加热IggI调整定型审核人交底人接受交底人I、本表有施工单位填写，交底单位和接受交底单位各保留一份。2、2、当做分项工程施工技术交底时，应填写“分项工程名称”栏,其它技术交底可不填写。技术交底
8、记录表C2-1编号工程名称交底日期2016年3月i日单位施工分项工程名称给排水交底提要室内中水管道安装交底内容：3.1、管道切割前，必须丈量和计算好所需长度，在管道表面画出切割线和热熔连接深度线，管材切割应使用管子剪或管道切割机，保证使端面垂直于管轴线3.2、管材截取后清除毛边毛刺，管材管件面必须清洁、干燥、无油。3.3、热熔弯头或三通时，应进行预装，校正后走向后，画出轴向定位线，保证安装角度正确。3.4、热熔工具接通电源，等到工作温度指示灯亮后，方能开是操作，管材应无旋转的将管端导入加热套内，插入到所标识的连接深度,同时把管件平推到加热头上，达到规定的加热时间后，立即将管材和管件从加热器套和
9、加热头上同时取下，迅速无旋转的直线均匀的插入到所标深度，使接头处形成均匀的凸缘，刚熔接好的接头允许校正，但严禁旋转.3.5、在规定的冷却时间内，应扶好管材、管件，使它不受扭、受弯和受拉。热熔技术要求公称外径(mm)热熔深度(mm)加热时间(三)加工时间(三)冷却时间(in)201454325167433.6、管道熔接完毕用PP-R管专用管卡进行固定，水平直埋暗敷管道固定卡间距不大于70Cin。5、管道试压、冲洗、通水(1)、设备层管道及立管安装完毕后，要进行单项水压试验试验压力为1.25MPa,时间不少于10Inin,压力降不大于0.02MPae然后降至工作压力进行检查，不渗不漏为合格。户内明
10、露、埋地PP-R支管试验压力为0.9Mpa,稳压一小时，测试压力降不超过0.05Mpa为合格，保持2小时无明显渗漏为合格。(2)、敷设在垫层内的PP-R管道，在土建二次装修做垫层时应带压作业,保障垫层内管道的安全系数，确保对破损管道的及时处理。(3)、管道试压合格后应在水压强度试验的基础上进行冲洗，冲洗前将系统内的过滤网、减压阀等全部卸下，出水口的水质透明度直到和进水口的水质透明度一致为合格，冲洗完毕将卸下的组件复位。冲洗应先从底部干管开始，然后冲洗水平干管、立管、支管。由中水入口总阀门前接上临时水源，向系统供水，关闭其它立、支管阀门，只开启干管末端最底层的阀门，底层干管冲洗完毕后依次冲洗其它
11、干管、立管、支管，直至系统管道冲洗完毕。冲洗立管时，临时供水装置应设在立管的顶部，往下冲洗；支管冲洗应在干管、立管冲洗完毕后进行，临时供水装置可设在系统进户或主立管部位，每个支路末端分别进行防水冲洗。6、管道防腐和保温管道冲洗合格后，设备层及管井内的给水管道要进行保温，镀锌层破坏的管道要重新防腐刷审核人交底人接受交底人1、本表有施工单位填写，交底单位和接受交底单位各保留一份。2、当做分项工程施工技术交底时，应填写分项工程名称”栏，其它技术交底可不填写。技术交底记录表C2-1编号工程名称交底日期2016年3月1日单位施工分项工程程称给排水交底提要室内中水管道安装交底内容：保温采用(难燃Bl级)闭
12、孔泡型橡塑保温材料，吊顶内及地下层顶板下的给水管、中水管、排水管均作防结露保温，保温厚度15mm,氧指数32。设在管道转换层及车库内的给水管防冻保温采用橡塑泡棉保温，保温厚度为40mm,7、套管安装：(1)、管道穿墙和楼板应设置金属套管内外表面及两端口刷防锈漆两道，套管型号比实际安装管道大2型号。(2)、穿卫生间、厨房楼板立管套管，其顶部应高出装饰地面50mm,底部应和楼板底面齐平；安装在墙壁内的套管其两端应和装饰面齐平。穿过楼板的套管和管道之间的缝隙应用阻燃密实材料和防水油膏填实。穿墙套管和管道之间的缝隙应用油麻填实，且端面应光滑，管道的接口不得设置在套管内。管道穿越套管时应放置在管道中心，
13、周围填料缝隙应均匀。质量标准：一、保证项目：一1、隐蔽管道和整个中水系统的水压试验结果，必须符合要求详见管道试压2、中水管道必须采用和管材相应的管件。3、阀门的规格、型号必须符合图纸要求。4、热熔接管道的结合面应有一均匀的热熔圈，不得出现熔瘤或熔接圈凹凸不均现象。熔接后应放置冷却后在允许搬动安装。(二)、基本项目1、镀锌钢管的螺纹连接应螺纹清洁、规整，无断丝或缺丝，连接牢固，管螺纹根部外露螺纹23扣，接口处无外露油麻等缺陷。2、PP-R管材应为厂家配套的连接管件,管弯曲半径不小于管道外径的8倍uL阀门安装前应做强度和严密性试验试验应为每批同规格数量中抽查10%,但不少于1个。对于安装在主干管上
14、起切断作用的闭路阀门应逐个做强度和严密性试验，强度试验压力为2.4MPa,严密性试验为1.76MPa,安装位置、进出口方向正确，连接牢固紧密，启闭灵活，朝向便于维修，表面洁净。阀门试压的试验持续时间应不少于下表规定：公称直径DN(mm)最短试验持续时间(三)严密性试验强度试验金属密封非金属密封5015151565-200301560接受交底审核人交底人人1、本表有施工单位填写，交底单位和接受交底单位各保留一份。2、当做分项工程施工技术交底时，应填写分项工程名称栏，其它技术交底可不填写。技术交底记录表C2-1编号工程名称交底日期2016年3月1日单位施工分项工程名称给排水交底提要室内中水管道安装交底内容：4、管道支(吊托)架的安装应符合以下要求：构造正确，埋设平正牢固.排列整齐，支架和管道接触紧密，其间距应符合下表规定：镀锌钢管支吊架最大间距公称直径(mm)1520253240506580100125150支架的最大间距(血)保温管22.52.52-533444.567不保温管2.533.
