《尼龙PA66和PA6的注塑技术参数.docx》由会员分享，可在线阅读，更多相关《尼龙PA66和PA6的注塑技术参数.docx（8页珍藏版）》请在第壹文秘上搜索。

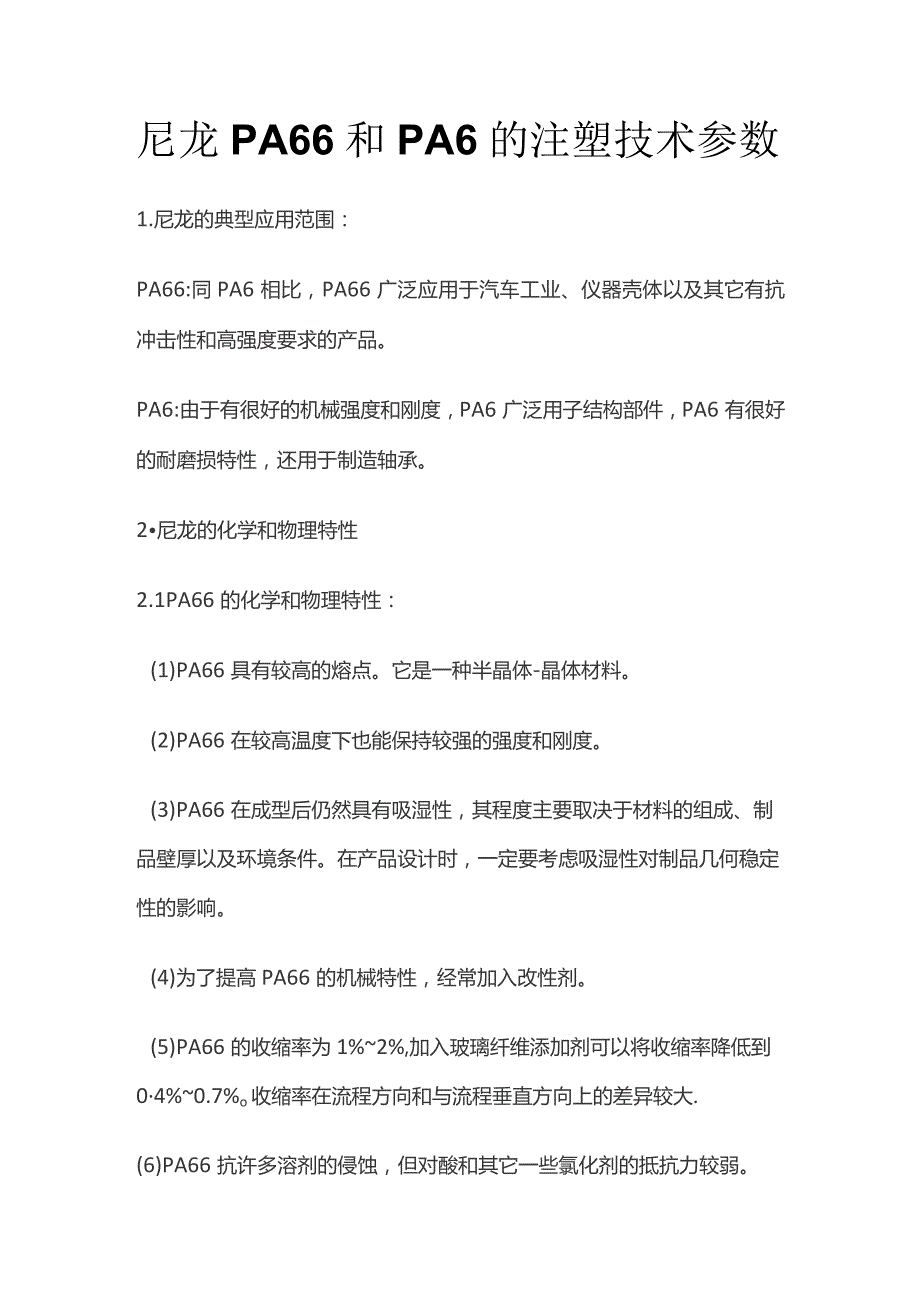

1、尼龙PA66和PA6的注塑技术参数1.尼龙的典型应用范围：PA66:同PA6相比，PA66广泛应用于汽车工业、仪器壳体以及其它有抗冲击性和高强度要求的产品。PA6:由于有很好的机械强度和刚度，PA6广泛用子结构部件，PA6有很好的耐磨损特性，还用于制造轴承。2尼龙的化学和物理特性2.1PA66的化学和物理特性：(1)PA66具有较高的熔点。它是一种半晶体-晶体材料。(2)PA66在较高温度下也能保持较强的强度和刚度。(3)PA66在成型后仍然具有吸湿性，其程度主要取决于材料的组成、制品壁厚以及环境条件。在产品设计时，一定要考虑吸湿性对制品几何稳定性的影响。(4)为了提高PA66的机械特性，经常

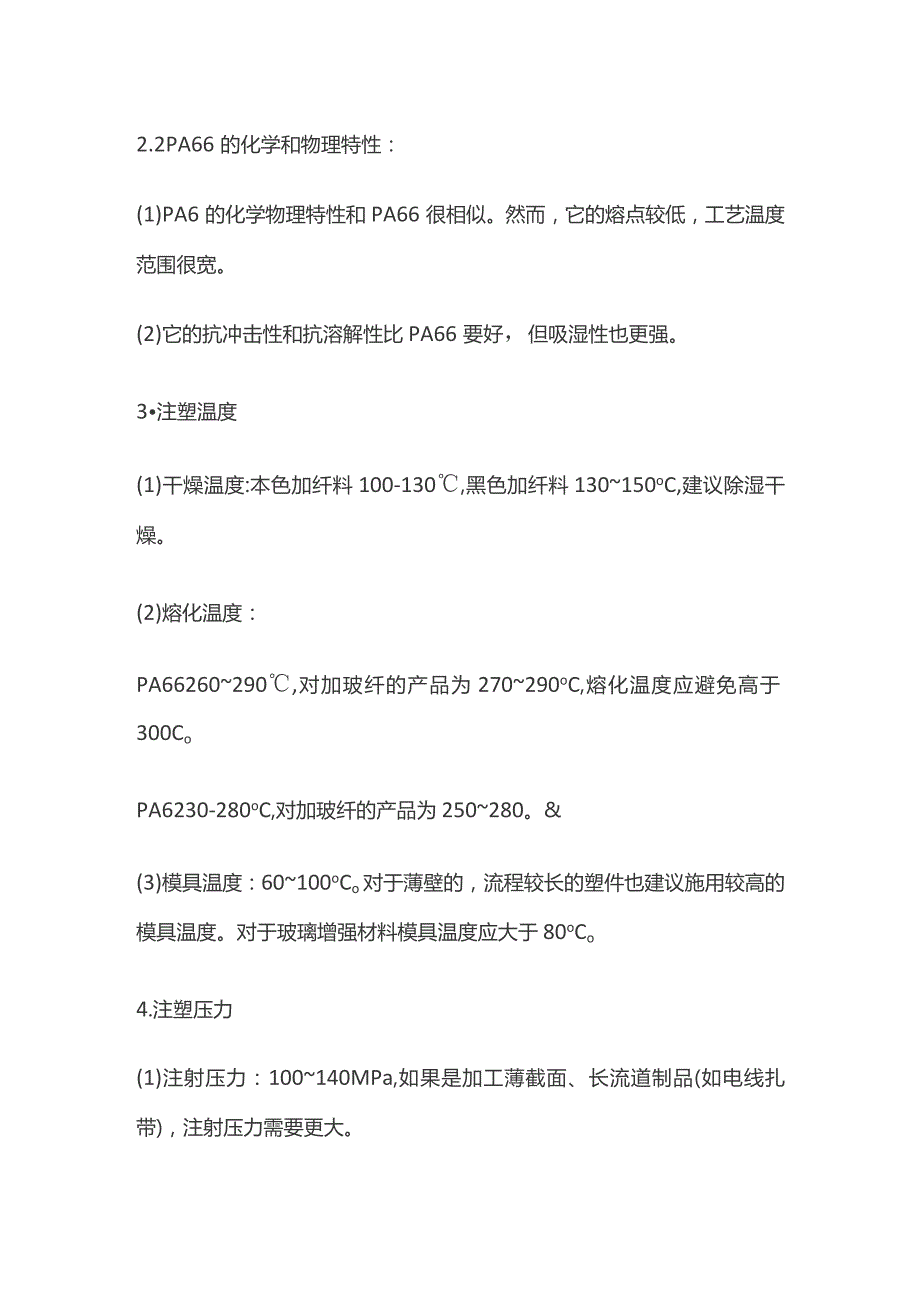

2、加入改性剂。(5)PA66的收缩率为1%2%,加入玻璃纤维添加剂可以将收缩率降低到04%0.7%o收缩率在流程方向和与流程垂直方向上的差异较大.(6)PA66抗许多溶剂的侵蚀，但对酸和其它一些氯化剂的抵抗力较弱。2.2PA66的化学和物理特性：(1)PA6的化学物理特性和PA66很相似。然而，它的熔点较低，工艺温度范围很宽。(2)它的抗冲击性和抗溶解性比PA66要好，但吸湿性也更强。3注塑温度(1)干燥温度:本色加纤料100-130,黑色加纤料130150oC,建议除湿干燥。(2)熔化温度：PA66260290,对加玻纤的产品为270290oC,熔化温度应避免高于300CoPA6230-280

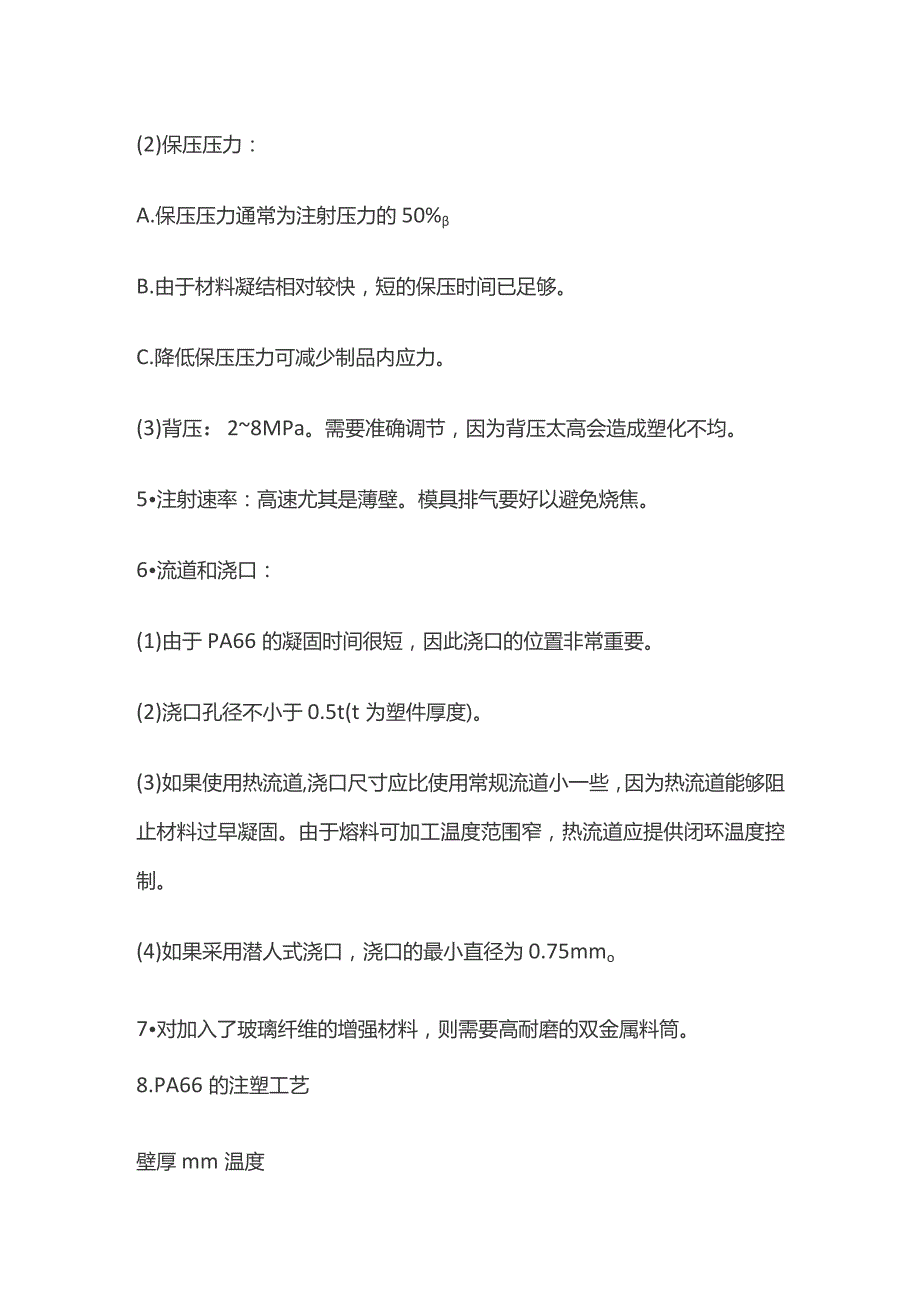

3、oC,对加玻纤的产品为250280。&(3)模具温度：60100oCo对于薄壁的，流程较长的塑件也建议施用较高的模具温度。对于玻璃增强材料模具温度应大于80oCo4.注塑压力(1)注射压力：100140MPa,如果是加工薄截面、长流道制品(如电线扎带)，注射压力需要更大。(2)保压压力：A.保压压力通常为注射压力的50%B.由于材料凝结相对较快，短的保压时间已足够。C.降低保压压力可减少制品内应力。(3)背压：28MPa。需要准确调节，因为背压太高会造成塑化不均。5注射速率：高速尤其是薄壁。模具排气要好以避免烧焦。6流道和浇口：(1)由于PA66的凝固时间很短，因此浇口的位置非常重要。(2)浇
4、口孔径不小于0.5t(t为塑件厚度)。(3)如果使用热流道,浇口尺寸应比使用常规流道小一些，因为热流道能够阻止材料过早凝固。由于熔料可加工温度范围窄，热流道应提供闭环温度控制。(4)如果采用潜人式浇口，浇口的最小直径为0.75mmo7对加入了玻璃纤维的增强材料，则需要高耐磨的双金属料筒。8.PA66的注塑工艺壁厚mm温度喷嘴前段。C中段。C后段。C料口。C模温。C干燥/时间。C/hr0.1-0.4260-295270-295260-280240-25070-908090110460.5-0.926029527029526028024025070-908090110461.0-1.5260-29
5、5270-295260-280240-25070-908090110461.6-2.2260-295270-295260-280240-25070-9080901104623-3.4260-295270-295260-280240-25070-908090110463.5-5.0260-295270-295260-280240-25070-90809C11046壁厚mm压力速度注射mpa保压mpa背压mpa保压S冷却S注射速度Cm/s螺丝速度mm/s0.1-0.414040-505100.331.00高速4000.5-0.914040-505100.331.00高速4001.0-1.51101
6、4040-505101.013.04高速4001.6-2.211014040-505101.975.92高速40023-3.48011040-505104.5313.60高速4003.5-5.08011040-505109.9729.92高速4009.PA6的注塑工艺壁厚mm温度喷嘴前段。C中段。C后段。C料口。C模温。C干燥/时间。C/hr0.1-0.4220-260230-260220-250220-24070-9080-9090110460.5-0.9220-260230-260220-250220-24070-9080-901.0-1.5220260230260220250220240
7、7090809090110461.6-2.22202602302602202502202407090809090110462.3-3.42202602302602202502202407090204090110463.5-5.0220260230260220250220240709020409011046壁厚mm压力速度注射mpa保压mpa背压mpa保压S冷却S注射速度Cm/s螺丝速度mm/s0.1-0.414030505150.331.00高速4000.5-0.914030-505150.331.00高速4001.0-1.511014030-505150.932.79高速4001.6-2.211014030-505151.795.37高速4002.3-3.48011030505154.1212.37高速4003.5-5.08011030-505159.0427.13高速400
