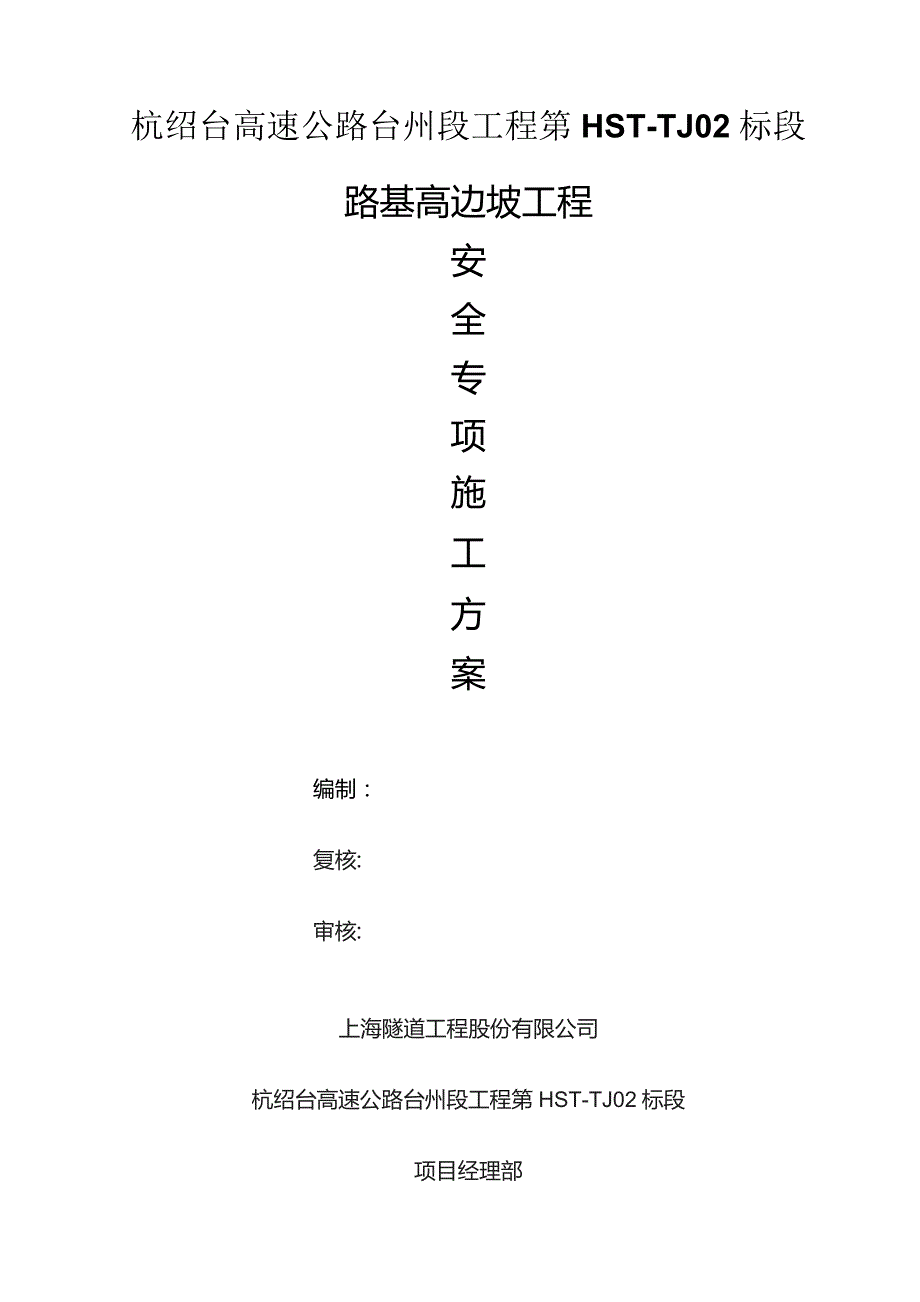

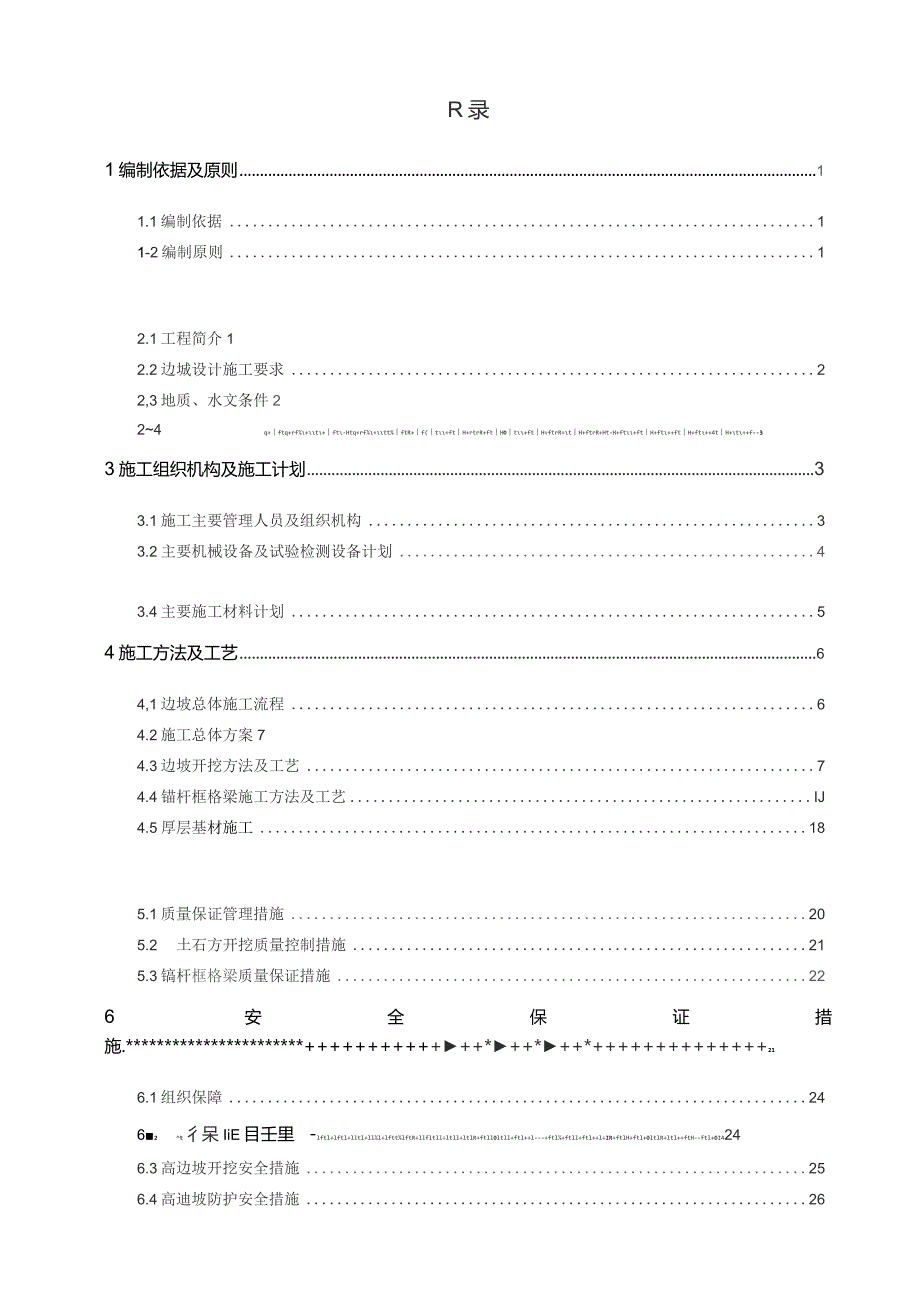

1、杭绍台高速公路台州段工程第HST-TJ02标段路基高边坡工程安全专项施工方案编制：复核:审核:上海隧道工程股份有限公司杭绍台高速公路台州段工程第HST-TJ02标段项目经理部R录1编制依据及原则11.1编制依据11-2编制原则12.1工程简介12.2边城设计施工要求22,3地质、水文条件224q+ftq+rf+t+ft-Htq+rf+ttftR+f(t+ftH+rtrR+ftHt+ftH+ftrR+tH+ftrR+Ht-H+ft+ftH+ft+ftH+ft+4tH+t+f-33施工组织机构及施工计划33.1施工主要管理人员及组织机构33.2主要机械设备及试验检测设备计划43.4主要施工材料计划
2、54施工方法及工艺64,1边坡总体施工流程64.2施工总体方案74.3边坡开挖方法及工艺74.4锚杆框格梁施工方法及工艺IJ4.5厚层基材施工185.1质量保证管理措施205.2土石方开挖质量控制措施215.3镐杆框格梁质量保证措施226安全保证措施.*+*+*+*+216.1组织保障2462t彳呆IiE目壬里lftl+lftl+lltl+lll+lfttlftR+llfltllltll+ltlR+ftllltll+ftl+l-+ftl+ftll+ftl+l+IR+ftlH+ftl+ltlR+ltl+ftH-ftl+I4246.3高边坡开挖安全措施256.4高迪坡防护安全措施266.5人员安全

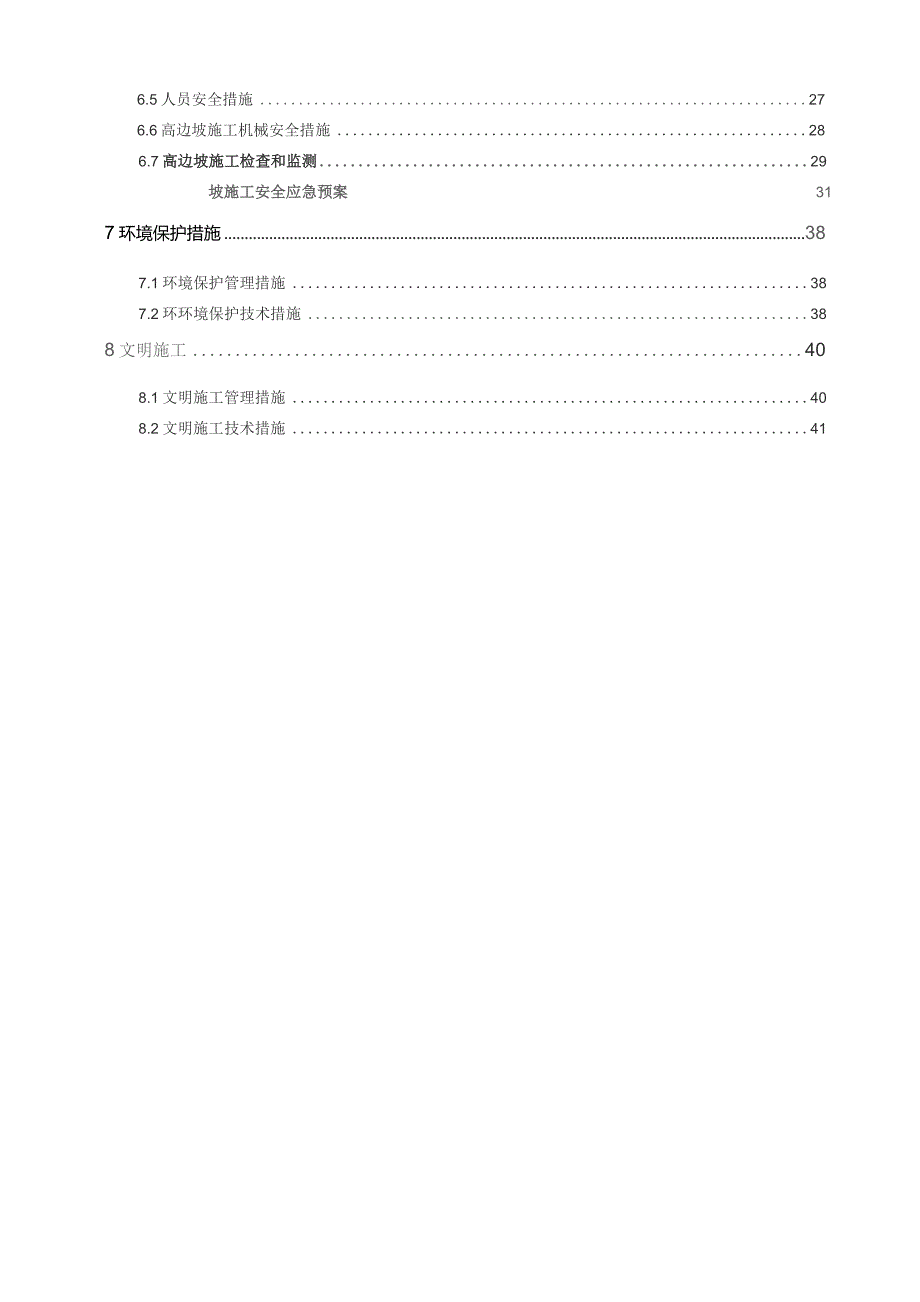

3、措施276.6高边坡施工机械安全措施286.7高边坡施工检查和监测29坡施工安全应急预案317环境保护措施387.1环境保护管理措施387.2环环境保护技术措施388文明施工408.1文明施工管理措施408.2文明施工技术措施411编制依据及原则1.1编制依据建设工程安全生产管理条例中华人民共和国国务院令第393号。公路桥涵施工技术规范（JTGTF50-2011）建筑机械使用安全技术规程JGJ33-2012建筑施工安全检查标准JGJ59-2011爆破安全规程GB6722-2014浙江省安全生产条例浙江省交通建设工程安全生产监督管理实施细则2013年3月1日杭绍台高速公路台州段二标段项目总体施工
4、组织设计本项目的合同、招投标文件、图纸等1.2编制原则1）严格遵守相关规范、规程和规则等技术标准并将其贯穿于整个施工过程中。2）结合现场调查情况及我单位承诺的工期、质量、安全等各方面要求，制定出完善的保证体系和保证措施，确保该项目标的实现。3）充分考虑气候、季节对施工的影响，合理安排各工序顺序，做到全面展开，平行流水作业；正确选用施工方法，科学组织。各工序紧密衔接，避免不必要的重夏工作，以保证施工连续均衡有序进行。4）坚持在实事求是的基础上，力求技术先进、科学合理、经济适用的原则。在确保工程质量标准的前提下，确定经济施工方法，积极采用新技术、新工艺、新机具、新材料、新测试方法。5）建立健全质量
5、管理体系和制度，配备专职质检人员进行全过程控制；工程质量符合国家、交通部现行的质量验收标准和工程建设标准强制性条文。6）坚持文明施工，注重环境和水土保持。2工程概况2.1工程简介本合同段路基高边坡路基为ZK159+900BK1+058左侧。ZK159+900-BK1+058段挖方边坡总高度39.1m,共四级：第一级坡率为1:0.75,最高Iom,坡面采用厚层基材;第二级坡率为1:0.75,最高IOm,坡面采用锚杆框格+厚层基材进行防护；第三级坡率为1:1.0,最高10m,坡面采用锚杆框格+厚层基材进行防护；第四级坡率为1:1.0,最高9m,坡面采用厚层基材进行防护。该边坡平台宽度除第一级为IQ
6、m其余均为2.0m,在K159+956处设置检修踏步一道O表2.1届边坡分布情况一览表序号起讫桩号及位置边坡长度最大边坡高度备注1ZK159+900BK1+058（右）17839边坡坡顶均设置坡顶截水沟2342.2边坡设计施工要求1）在边坡开挖前作好坡顶截水沟,并视土质情况作好防渗工作。2）开挖前应将适用于种植草皮和其他用途的表土储存起来，用于绿化填土。3）当边坡为石方时，石方爆破应以光面爆破为主.宜采用综合开挖法施工。在接近设计坡面Im范围以内应采用人工配合机械开挖，以保护边坡稳定和整齐，爆破后的悬凸危岩、破裂块体应及时清除整修。4）对边坡加固工程的施工（框架锚杆）坡面必须分段跳槽由上至下开
7、挖，坡面开挖一级即施工坡面加固工程，完毕后方可进行下部边坡的开挖及加固防护的工程施工。2.3地质、水文条件地形地貌：路线从丘陵鞍部穿过，左侧山势高大，横向坡度约30度，表部植被较发育。工程地质条件：丘陵表部残坡积含黏性土碎石，灰黄色，稍密，碎石含量约55%,主要成分为中分化凝灰岩，一般粒径27cm,呈次棱角状；黏性土约占20%,骨架间充填砾砂。厚度薄，为普通土（II）o强风化凝灰岩，黄灰色，稍硬，具有凝灰结构，块状构造，节理裂隙极发育，岩芯呈碎块状，敲击易碎，厚约34m。为软石（IV）。中风化凝灰岩，灰色，节理较发育，凝灰质胶结，块状构造，受构造影响，完整性不均匀，岩芯多呈段柱状，少量呈块状，
8、敲击声脆，为次坚石（V）。中分化构造破碎带，灰色，硬,岩石完整性差，岩芯呈碎块状，敲击声脆，期间充填有砂土，为软石（IV）。路堑区水文地质条件简单，以基岩裂隙水为主，水量贫乏。该路堑段发育区域性断裂带Fc52,产状15。/50。，影响宽约40m,挤压强烈，岩体破碎，节理密集，见构造角砾岩，对边坡稳定性影响较大.岩石主要发育的节理Ief330。/65。；250。/58。；：275。/70。，据赤平投影图分析：节理对左侧边坡的稳定性影响较小。2.4技术保证条件1）高边坡施工总的原则：开挖一级、防护加固一级；逐级开挖，逐级防护。2）对高边坡地下水足够重视，完善综合排水设施。3）施工开挖过程中随时进行
9、地质核查，对边坡稳（滑坡）定性进行施工监测。发现实际地质情况与设计不符时，或地质有异常变化是，立即通报有关部门。4）施工前在现场条件下对每坡面按规范要求及取样标准做抗拔力试验。5）路基开挖后的边坡如不能及时防护，在坡面上覆盖塑料薄膜，避免雨水冲刷坍塌。3施工组织机构及施工计划3.1施工主要管理人员及组织机构1）主要管理人员表3.1.1项目部主要管理人员一览表序号姓名担任职务序号姓名担任职务1-项目经理6质检负责人2项目总工7试验员3生产经理8区段长4技术负责人9区段长5物资负责人10安全员6测量负责人2）施工组织机构项目经理项目总工程师项目生产经理试验室安全环保部图3.1.2施工组织机构图3.
10、2主要机械设备及试验检测设备计划1）主要机械设备计划根据高边坡施工工程数量，现将所需机械的类型和数量初步确定如下:表3.2.1主机械备表序号机械名称规格型号数量用途1推土机1土方推运2自卸汽车20运输3装载机3装料4挖掘机（带炮头）1挖料装料5锚杆钻机3钻孔6空压机带钻头1爆破钻孔7便携式注浆泵1锚孔注浆2）试验检测仪器安排本工程所有试验项目均委托建设工程质量检验测试中心完成试验检测工作，现场仅配置工程测量用仪器，如下表3-3所示：表3.2.2拟配置的测量仪器设备表（主要设备）序号检测仪器规格型号数量备注1全站仪12水准仪13钢尺54直尺55标杆23.3劳动力配置本标段高边坡施工主要包括土石方
11、开挖、边坡防护施工、边坡截排水施工等，相应的主要劳动力计划如表3-4所示。在施工过程中，各工种劳动力根据现场实际需要进行酉己置。表3.3劳动力配置一览表序号主要工种计划人数备注1机械操作工特殊工种2钢筋工3模板工4爆破工特殊工科5架子工特殊工种6钻工7压浆工8碎工9普工3.4主要施工材料计划施工材料分为工程实体材料和周转材料，工程实体材料主要为锚杆框格梁护所需的材料，周转材料中框格梁模板全部采用采用木模板。具体详见下表3-5：表3.4主要施工材料计划表序号材料名称规格型号单位数量备注1混凝土C20立方米382混凝土C25立方米179.13钢筋吨23.34锚杆米30725木模板厚15mm平方米1
12、0006钢管48*3.5米4000以100长一级为例7扣件个20008厚层基材平方米1967.29镀锌钢管米1014.94施工方法及工艺4.1边坡总体施工流程总体施工流程如下图:图4.1边坡总体施工流程图4.2施工总体方案D开挖前，先修好坡顶排水沟。2）严格测定和掌控边坡的开挖（定位和坡率），台阶法逐级开挖。3）每开挖至一级台阶后，及时复测，及时修整，及时施工厚层基材或锚杆框格梁防护。4）边坡在开挖中和防护过程中，随时以塑料布覆盖，防雨水冲刷。5）提前、充分做好机具和器材的准备。6）一旦开始防护施工，必须组织足够的劳力，整个一级的坡面全面施作，供料和运料紧紧跟上（从山下往山上搬运，需要大量人工
13、）。7）锚杆施工，可在刷边坡及挖框格梁槽的同时，先进行打眼，眼孔深度可留有适当调整锚杆的余地；8）锚孔每打完一眼，随即插入锚杆，待确认边坡无误之后，进行注浆。4.3边坡开挖方法及工艺4.3.1根据地形的施工（开挖）方法本段落挖方地段第三级、第四级边坡沿线纵向相对地形较陡，直接用挖机抛甩渣料到第二级台阶处装料。在第二台阶处沿路线方向开便道，便道纵坡应保证自卸汽车空车在正常情况下能顺利爬到坡顶，同时因地制宜考虑错车处。见图4.3.2-1及图4.3.2-2。4.3.2根据土质情况的施工（开挖）方法1）土方边坡开挖高边坡工程开挖采用机械配合人工开挖，要求严格按照从上至下的开挖顺序逐级开挖（见图4.3.2-1及图432-2，待上级边坡厚层基材或锚固工程全部实施并产生加固作用后方可进行下级边坡的开挖，逐级开挖逐级加固，宜至全部防护工程结束。在开挖过程中，根据边桩位置，预留0.20.3m的保护层，以利于人工修坡，施工时逐层控制，如有锚杆则每IOm长边坡范围插杆进行人工修刷。开挖中发现土层性质有变化时，及时报监理工程师，合理修改方案。
