1、中铁上海工程局集团第三工程有限公司安九Il标项目桥梁段底座板植筋施工技术交底编号：AJSG2-2-WZGD-20200411-01交底：复核：日期：中国中铁中铁上海工程局集团第三工程有限公司安九II标二分部质量标准:当采用直径12rmn的钢筋做植筋钢筋时，在预埋连接套筒 左右两侧距离连接套筒中心35rIn的位置分别钻孔，且必须保证钻孔深 度不小于120mm,应当采用直径1痴!的钢筋做植筋钢筋时，必须保证钻 孔深度不小于200mm,且成孔垂直度应控制在(90土 10。)。注意事项:钻孔前应进行钢筋探测,确保钻孔深度范围内无桥梁钢筋, 僻免对桥梁钢筋造成破坏。若钢筋探测有误，钻孔后发现钢筋，应停止

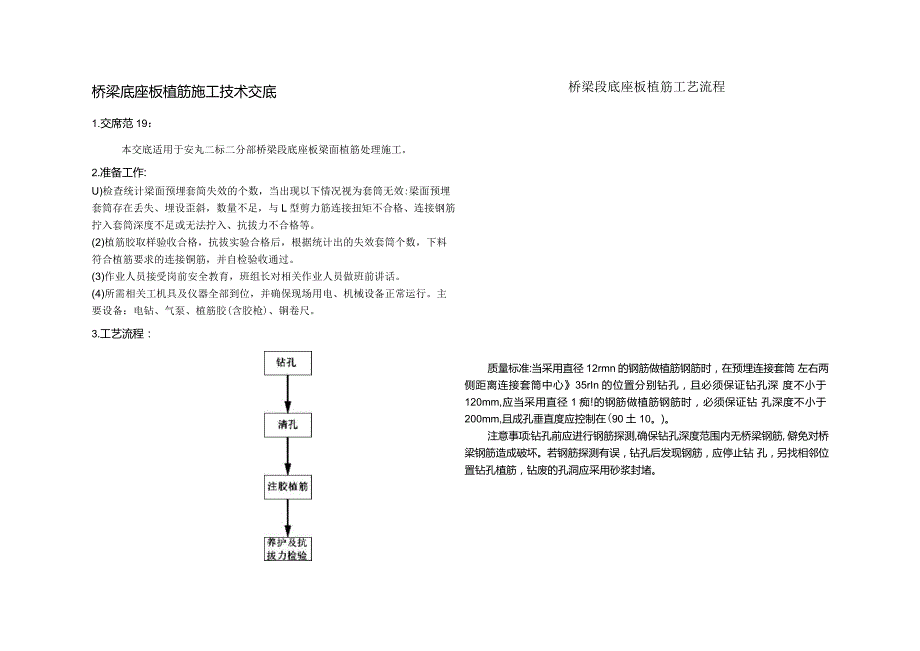

2、钻 孔，另找相邻位置钻孔植筋，钻废的孔洞应采用砂浆封堵。桥梁底座板植筋施工技术交底1.交席范19：本交底适用于安丸二标二分部桥梁段底座板梁面植筋处理施工。2.准备工作:U)检查统计梁面预埋套简失效的个数，当出现以下情况视为套筒无效:梁面预埋套筒存在丢失、埋设歪斜，数量不足，与L型剪力筋连接扭矩不合格、连接钢筋拧入套筒深度不足或无法拧入、抗拔力不合格等。(2)植筋胶取样验收合格，抗拔实验合格后，根据统计出的失效套筒个数，下料符合植筋要求的连接铜筋，并自检验收通过。(3)作业人员接受岗前安全教育，班组长对相关作业人员做班前讲话。(4)所需相关工机具及仪器全部到位，并确保现场用电、机械设备正常运行。

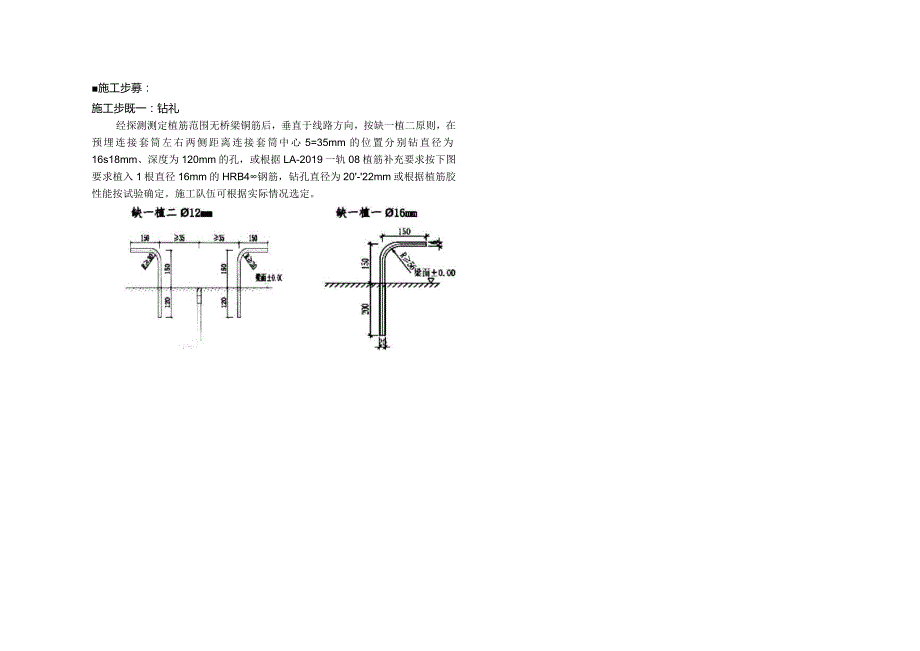

3、主要设备：电钻、气泵、植筋胶(含胶枪)、铜卷尺。3.工艺流程：桥梁段底座板植筋工艺流程施工步募：施工步既一：钻礼经探测测定植筋范围无桥梁铜筋后，垂直于线路方向，按缺一植二原则，在预埋连接套筒左右两侧距离连接套筒中心5=35mm的位置分别钻直径为16s18mm、深度为120mm的孔，或根据LA-2019一轨08植筋补充要求按下图要求植入1根直径16mm的HRB4钢筋，钻孔直径为20-22mm或根据植筋胶性能按试验确定。施工队伍可根据实际情况选定。施工步骤二：消孔钻孔结束，孔深孔径合格验收合格后清孔，清孔操作应采用专用刚刷清孔至少3次，用气泵除尘操作不得少于3次，孔内应无冰、水或油、脂等杂物。质量
4、标准：气泵除尘后孔内不得再有灰尘，积水油脂等污染物，以保证植筋胶粘结效果。施工步爆三：注胶植筋（1）清孔合格后，采用注胶器由孔底部开始，先慢速再快速向外移动注胶器进行注胶，直至注至孔体积的2/3为止，并保证插入钢筋后周边有少许胶料溢出。（2）将加工合格的钢筋按顺时针方向缓慢旋进孔内，在规定的初凝时间内进行安装，使得植筋胶均匀地附着在钢筋的表面及缝隙中，植筋深度应扣除混凝土表面剥落层和出现裂缝层。（3）待规定的固化时间（夏季24h根据温度可缩短时间，秋冬季36h,根据温度可增加时间）过后方可进行后续施工。在安装套筒”L”型钢5主要工装及施工机具介绍 （1）环甑树青胶枪筋之前通知工程部对即将施工的
5、L型钢筋进行全部检查,不合格的坚决不能使用。质量标准：当采用直径12m的钢筋做植筋钢筋时，补强筋应沿横桥向布置，且弯折处起外露长度150mm,伸出梁面150E（仅直线段，曲线段应根据超高适当调整）当选用直径16E做植筋钢筋时，弯折处起外露长度150m,伸出梁面150mm。操作要点：植筋胶采用的是环氧树脂注入式植筋胶，该胶开始挤出去的一部分可能会混合不均匀，应挤出30ml左右后使用。补强筋安装后禁止旋转扭动，安装时应缓慢旋转插入，以保证钢筋锚固力合格。施工步骤四：养护及抗拔力检验在植筋胶固化期内严禁扰动钢筋。对植筋区域进行围护并派专人看守。以免碰撞对植筋质量造成影响。植筋应进行抗拔承载力现场检验
6、。质量标准:现场检验应按照混凝土结构后锚固技术规程（JGJ145-2013）附录A的方法进行，当采用直径12m的钢筋时,植入钢筋的抗拔力不小于40.7kN；当采用直径l&mi的钢筋时,植入钢筋的抗拔力不小于72.4kN,先将胶枪尾部的卡杆向上推起，按住卡杆后然后将推杆从前端插入，直到推杆完全插入胶枪中，装好后，用AB胶看准结合位对准胶枪接口，若安装不贴合容易导致使用途中胶溢出。装好胶枪后，即可开始使用。7.成品保护措施（1）钢筋植入后扶正，垂直于接(2)电锤(1)将工作方式旋钮拔至钻孔(不锤击)位置。(2)把钻头放到需钻孔的位置上，然后拔动开关触发器。轻推即可.注意事项：使用前一定要注意检查钻
7、头及电锤器身紧固螺钉，碳刷及接地线，以免发生意外。6.安全技术描窿CD施工现场临时供用电工程施工，修改调整完毕后，必须进行验收，合格后方可使用，特别是漏电保护器等关键装置；皂工巡视、维修工作期间，必须正确佩带和使用防护用品；隐患整改排除时必须2人及以上人员进行操作，做好监护工作；必须建立安全用电岗位责任制，施工现场电工必须持特殊工种有效证件，严禁无证违章操作。(2)施工人员戴好安全帽，高空作业系好安全带，带班人员要跟班作业，经常进行施工质量过程检查和安全提醒教育。(3)配制粘结剂用的原料应密封储存，远离火源，保持良好通风，避免阳光直接照射.(4)施工操作必须严格按照操作规程进行，手持冲击钻时必
