《成型工艺流程 注塑工艺调整 成形条件设定 中英文对照.docx》由会员分享，可在线阅读，更多相关《成型工艺流程 注塑工艺调整 成形条件设定 中英文对照.docx（20页珍藏版）》请在第壹文秘上搜索。

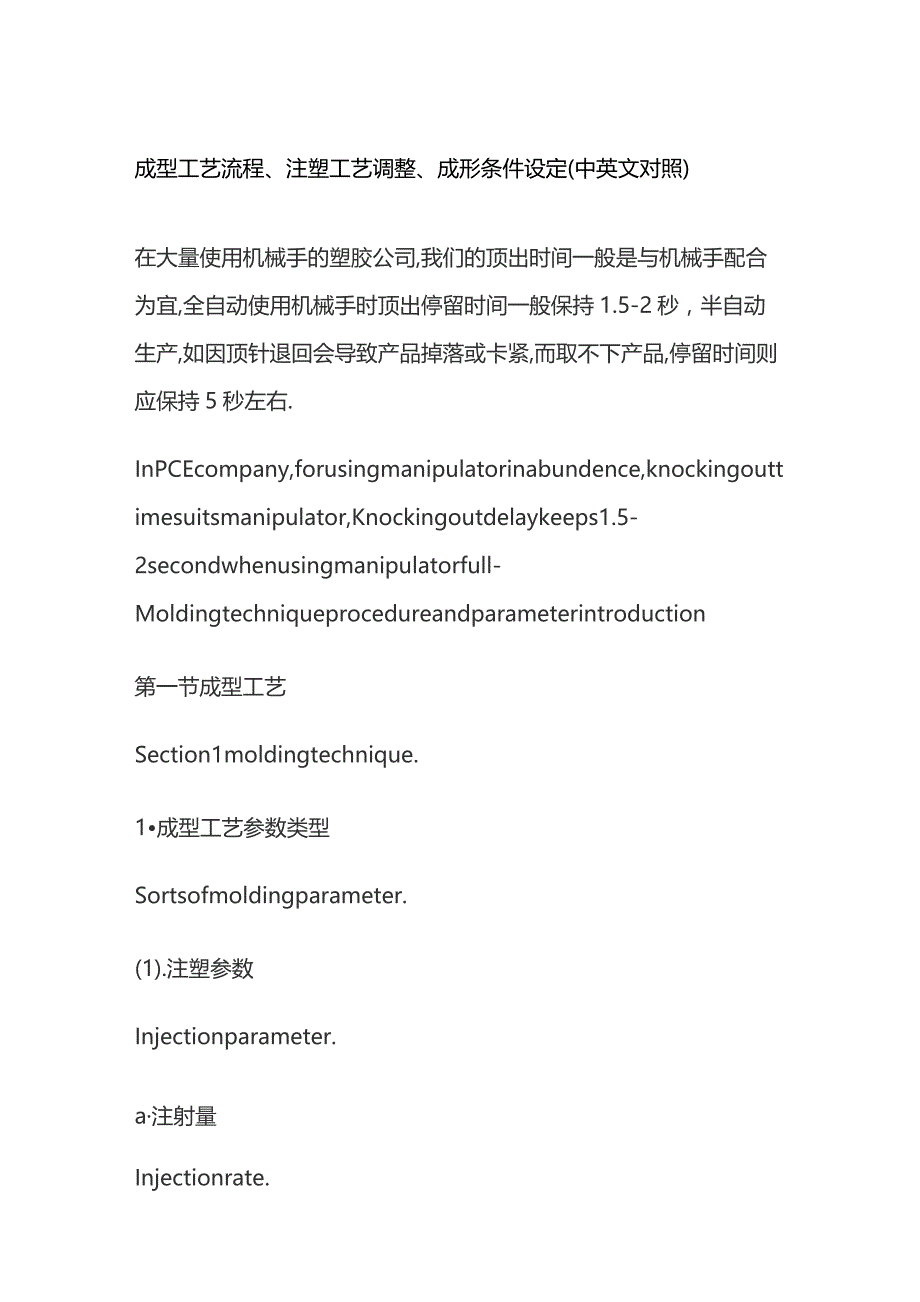

1、成型工艺流程、注塑工艺调整、成形条件设定(中英文对照)在大量使用机械手的塑胶公司,我们的顶出时间一般是与机械手配合为宜,全自动使用机械手时顶出停留时间一般保持1.5-2秒，半自动生产,如因顶针退回会导致产品掉落或卡紧,而取不下产品,停留时间则应保持5秒左右.InPCEcompany,forusingmanipulatorinabundence,knockingouttimesuitsmanipulator,Knockingoutdelaykeeps1.5-2secondwhenusingmanipulatorfull-Moldingtechniqueprocedureandparameteri

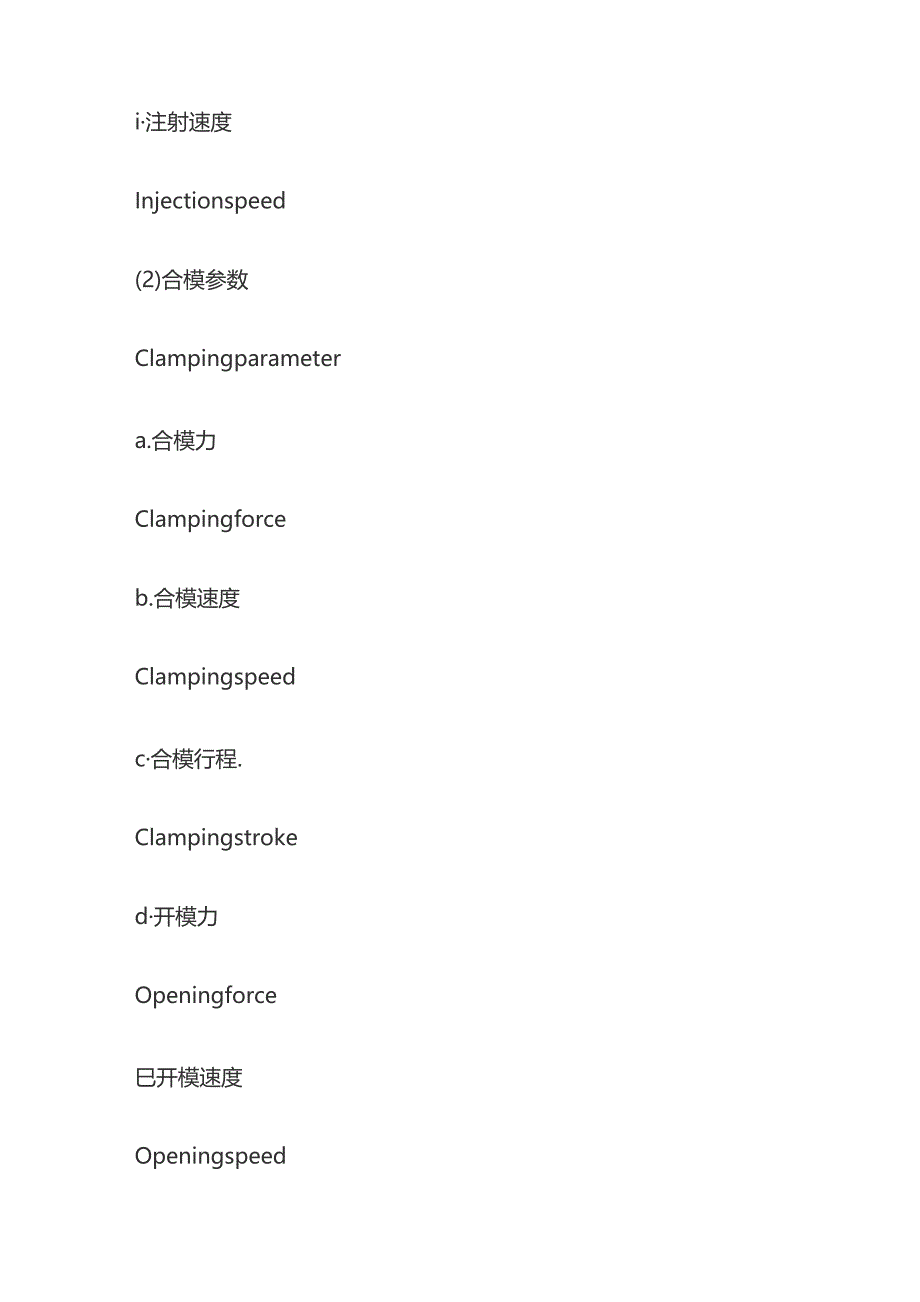

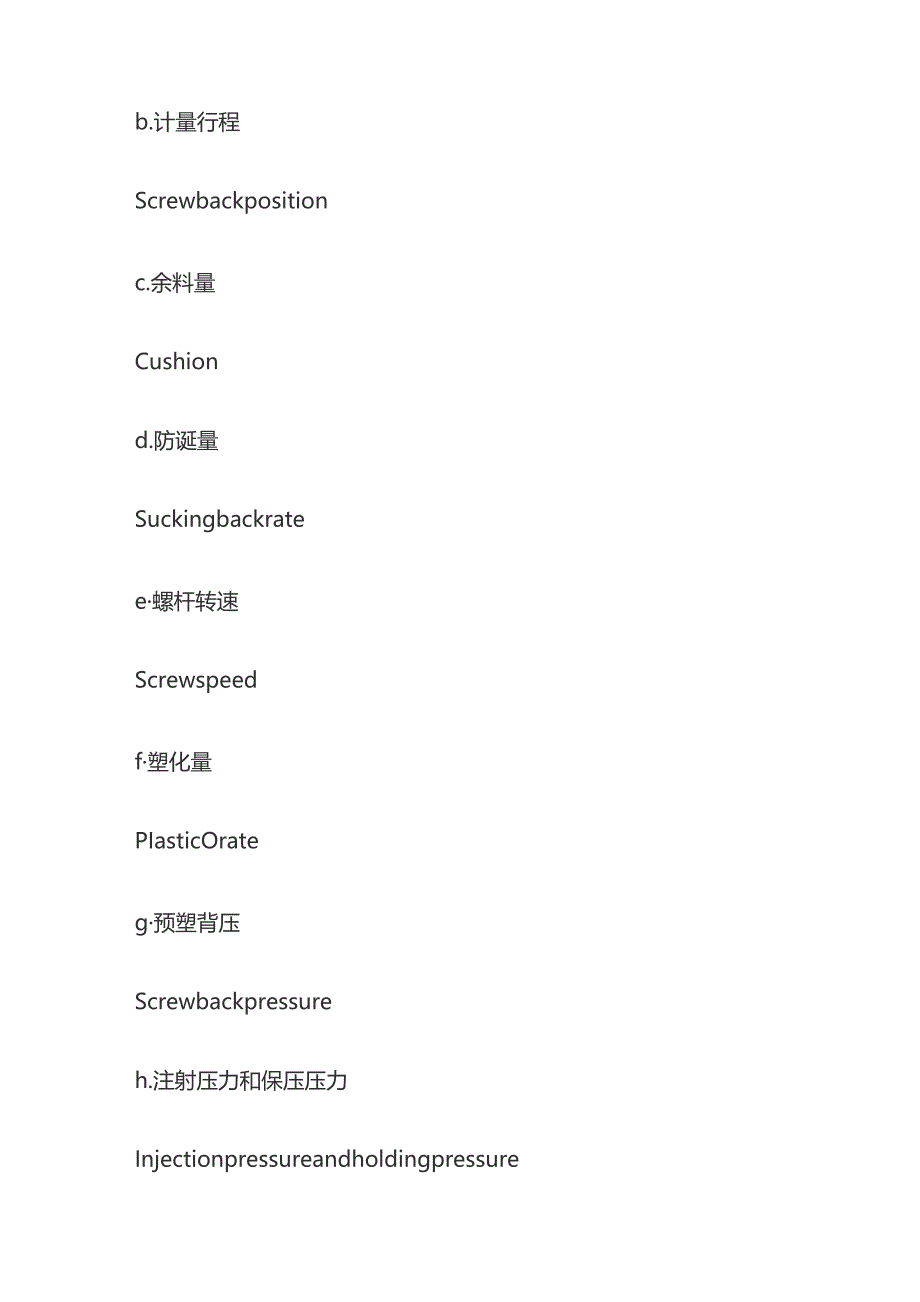

2、ntroduction第一节成型工艺Section1moldingtechnique.1成型工艺参数类型Sortsofmoldingparameter.(1).注塑参数Injectionparameter.a注射量Injectionrate.b.计量行程Screwbackpositionc.余料量Cushiond.防诞量Suckingbackratee螺杆转速Screwspeedf塑化量PIasticOrateg预塑背压Screwbackpressureh.注射压力和保压压力Injectionpressureandholdingpressurei注射速度Injectionspeed(2)合模参
3、数Clampingparametera.合模力Clampingforceb.合模速度Clampingspeedc合模行程.Clampingstroked开模力Openingforce巳开模速度Openingspeedf开模行程Openingpositiong顶出压力Ejectoradvancepressureh.顶出速度Ejectoradvancespeedi顶出行程Ejectoradvanceposition2温控参数Temperatureparametera.烘料温度Dryresinmaterialtemperatureb料向与喷嘴温度Cylindertemperatureandnozzl
4、etemperaturec.模具温度Moldtemperatured.油温Oiltemperature3成型周期Moldingcyclea*盾环周期Cycletimeb.冷却时间Cooltimec.注射时间Injectiontimed.保压时间Holdingpressuretimee.塑化时间Planttimef顶出及停留时间Knockingoutanddelaytimeg低压保护时间Moldprotecttime成型工艺参数的设定须根据产品的不同设置.Moldingtechniqueparametersettingdiffersdependingontypeofproduct第二节成型条件设
5、定Section2MoldingparameterSetting按成型步骤:可分为开锁模,加热,射出,顶出四个过程.Moldingsteps:moldopeningclosingzheatinginjectionandknockingout.开锁模条件：Moldopeningparameter:快速段中速度低压l压速度High-speedmid-speed1.owpressurehighpressurespeed锁模条件设定:Moldclosingparametersetting1锁模一般分：快速T中速-低压一高压Moldclosing:high-speed-low-speed-lowpres
6、sure*highpressure2.快锁模一般按模具情况分,如果是平面二板模具,快速锁模段可用较快速度,甚至于用到特快,当用到一般快速时,速度设到55-75%,完全平面模可设定到80-90%,如果用到特快就只能设定在45-55%,压力则可设定于50-75%,位置段视产品的深浅（或长短）不同,一般是开模宽度的1/3.Inhigh-speedsection,Moldclosingspeeddependsontypeofmold.Fortwo-platemolditcansetquickandevenespeciallyquickusually,itsetspeedwithin55-75%.For
7、full-platemolditsetspeedwithin80-90%whileusingespeciallyhighspeeditsetspeedwithin45-55%andpressurewithin50-75%positiondistancesettingdiffersdependingonthevolumeofproductandusuallyitcanbeset1/3ofmoldopeningposition.3.中速段,在快速段结束后即转换成中速,中速的位置一般是到模板（包括三板模,二板模）合在一块为止,具体长度应视模板板间隔,速度一般设置在30%-50%间,压力则是20%-4
8、5%间.Inmid-speedsection:Moldclosingspeedchangesintomid-speedafterhigh-speedsectionfinish.Mid-speedstartpositioniswheretwoplatesmeet（includethree-platemoldandtwo-platemold）Distanceofmid-speedisuptodistanceoftwoplatesplateitspeedwithin30-50%andpressure20-45%.4低压设定,低速设定一般是在模板接触的一瞬间,具体位置就设在机台显示屏显示的一瞬间的数字
9、为准,这个数字一般是以这点为标准即于此点则起不了IW）压,局）于此点则大,轻易起IW）压设定的速度一般是15%-25%,视乎不同机种而定,压力一般设定于1-2%,有些机则可设于5-15%,也是视乎不同机种不同.1.ow-pressuresection:Moldclosingsetslow-pressurewhenplatesmeeting.Thispositionissettothedataofmachinescreenonthistime.Thispointisthegageofthedata.Datalowerthepointthereisnohigh-pressure.Datahighe
10、rthepointthereishigh-pressureeasily.Itsetspeedwithin15-25%andpressurewithin1-2%dependingontypewithin1-2%dependingontypeofinjectionmoldingmachine.5高压设定,按一般机台而言,高压位置机台在出厂时都已作了设定,相对来讲,是不可以随便更改的,比如震雄机在50P.速度相对低压略高,大约在30-35%左右,而压力则视乎模具而定,可在55-85%中取,比如完全平面之新模,模具排气良好,甚至于设在55%即可,如果是滑块较多,原来生产时毛边也较多,甚至于可设在90%
11、还略显不足.High-pressuresection:Tonormalinjectionmoldingmachine,high-pressurepositionhadbeensetbeforetheyweresenttocustomer.Itcannotbemodified.Forexamplehigh-pressurepositionofCHENHSONGmachineis50P.Thespeedofhigh-pressuresectionisabout30-35%andhigherthanthatoflow-pressure.Thepressureisuptomold,itcansetwi
12、thin55-85%Forfull-platemold,itSejectairwell,itcansetpressure55%.Ifmoldhasalotofslidesandflashratehighinproduction,pressurecanset90%.加热工艺条件设定Heatingtechniqueparametersetting1加热段温度设定必须按照产品所使用的原料的不同而不同,但却必须遵循一个这样的规则,即由射口筒到进科段温度是逐步递减的且递减温度是以10度为单位.Thepropertemperaturesettingdiffersdependingontypeofresin
13、material,butitmustbeabidebyarulethattemperaturesettingshoulddiminishinstep10.Cfromnozzletofeedingresinmaterialposition.2特殊情况下如料头抽丝,则射口筒温度应降低如果是比较特殊的原料冷凝比较快的则射口筒温度则不止比第二节法兰温度高10度比如PPS.尼龙等.Nozzletemperaturesettingshouldlowifproductline.IfresinmaterialsuchasPPS,PA,coolverysoon,Nozzletemperatureshouldhi
14、ghermore10.Cthanthesecondcylindertemperature.3.机台马达启动温度视乎机台不同而不同,一般出于对机台油路中的油封保护需要,油温最好能控制在40度-60度,以免油封长期高压而变化,缩短使用寿命,造成成型不稳定.Pumpturningontemperatureisdifferentdependingontypeofinjectionmoldingmachine.Toprotectoilsealofmachineitsetoiltemperaturewithin40.C-60.C,Ifoilsealworkonconditionthathighpressu
15、reanddamagedItsworktimewillbeshorter,itcancausemoldingstable.第三节注射及熔胶(加料)工艺条件设定InjectionandplasticTechniqueparametersetting一.注射Injection第四节常见塑料原料的有关温度值.原料Resin名称Name熔点CMeltS成型温度。CMoldingTemperaturefC)分解温度DecomposingTemPeratUre(C)模具温度MoldTemPeratUre(c)干燥温度Resindrytemperature(,c)注射是把塑料原料经加热后射进模腔的过程,它一般可分为第一级,第二级,第三级,第四级及保压几段：Injectionisastepwhichinjectmeltresinmaterialintomold.Itconsistsofstepl,step2,step3,step4andholdingpressurestep:1第一级注射一般是注射料头段具注射量一般可根据料头的轻重来估计其行程,当然也可以依据公式来计算,如公式：StepIinjectsusuallytunnelma
