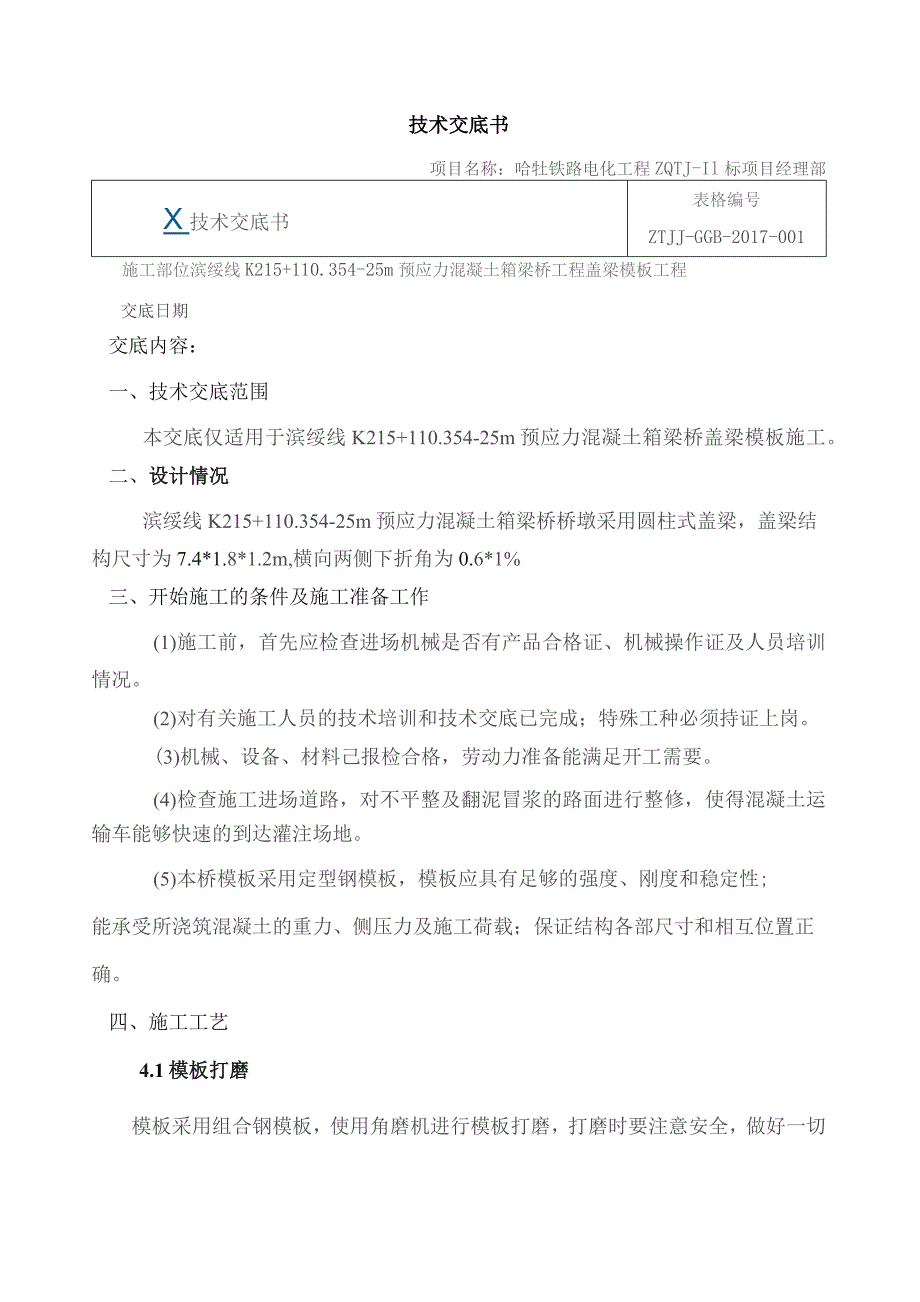

1、技术交底书项目名称：哈牡铁路电化工程ZQTJ-Il标项目经理部X技术交底书表格编号ZTJJ-GGB-2017-001施工部位滨绥线K215+110.354-25m预应力混凝土箱梁桥工程盖梁模板工程交底日期交底内容：一、技术交底范围本交底仅适用于滨绥线K215+110.354-25m预应力混凝土箱梁桥盖梁模板施工。二、设计情况滨绥线K215+110.354-25m预应力混凝土箱梁桥桥墩采用圆柱式盖梁，盖梁结构尺寸为7.4*1.8*1.2m,横向两侧下折角为0.6*1%三、开始施工的条件及施工准备工作(1)施工前，首先应检查进场机械是否有产品合格证、机械操作证及人员培训情况。(2)对有关施工人员的
2、技术培训和技术交底已完成；特殊工种必须持证上岗。(3)机械、设备、材料己报检合格，劳动力准备能满足开工需要。(4)检查施工进场道路，对不平整及翻泥冒浆的路面进行整修，使得混凝土运输车能够快速的到达灌注场地。(5)本桥模板采用定型钢模板，模板应具有足够的强度、刚度和稳定性;能承受所浇筑混凝土的重力、侧压力及施工荷载；保证结构各部尺寸和相互位置正确。四、施工工艺4.1模板打磨模板采用组合钢模板，使用角磨机进行模板打磨，打磨时要注意安全，做好一切准备后方可接电。将模板表面的浮锈、油渍及其他的油漆、混凝土等杂物清除干净，使模板表面呈现光亮的颜色。特别注意模板边角的打磨。模板打磨完成后，用干净的干抹布或

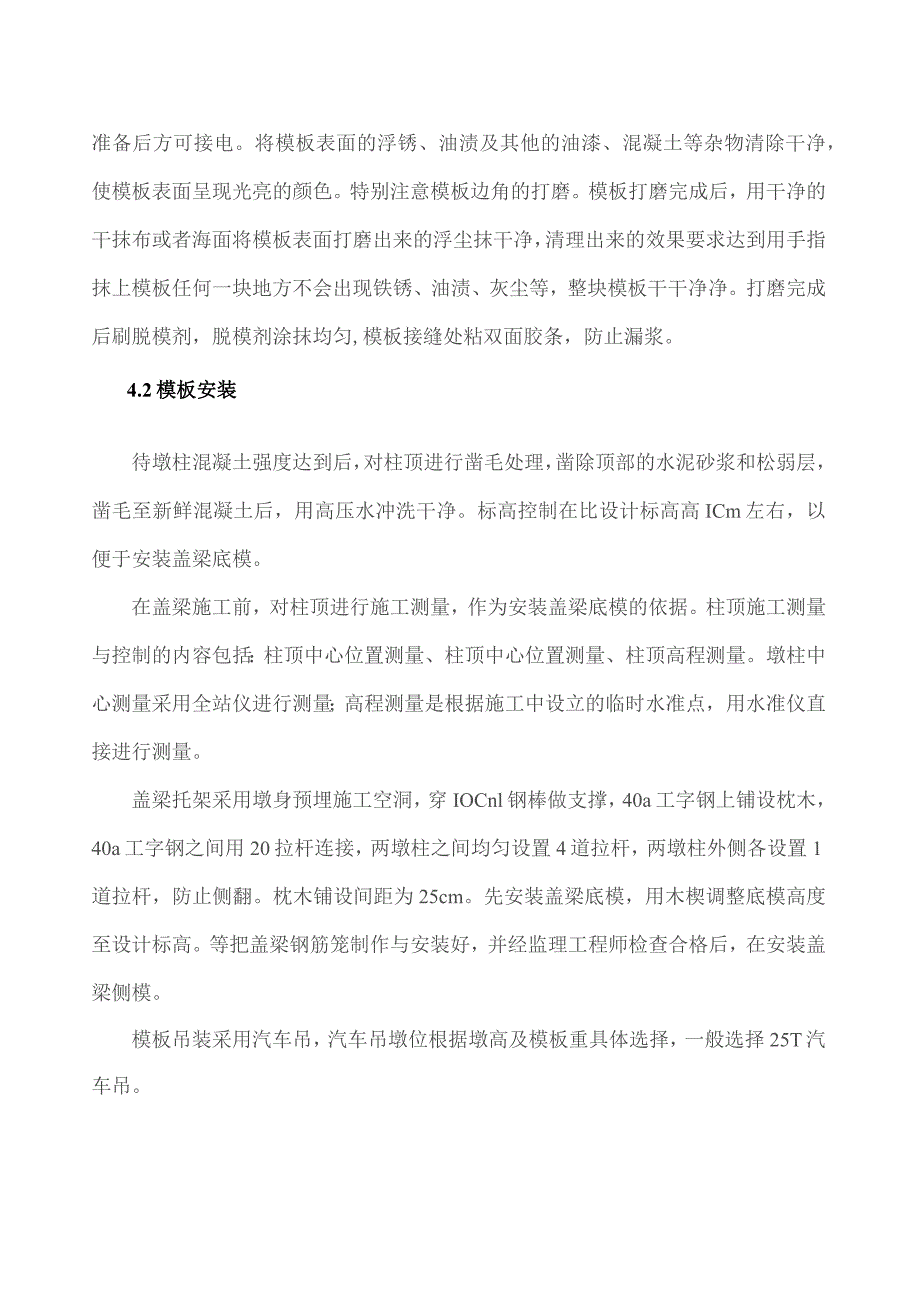

3、者海面将模板表面打磨出来的浮尘抹干净，清理出来的效果要求达到用手指抹上模板任何一块地方不会出现铁锈、油渍、灰尘等，整块模板干干净净。打磨完成后刷脱模剂，脱模剂涂抹均匀,模板接缝处粘双面胶条，防止漏浆。4.2模板安装待墩柱混凝土强度达到后，对柱顶进行凿毛处理，凿除顶部的水泥砂浆和松弱层，凿毛至新鲜混凝土后，用高压水冲洗干净。标高控制在比设计标高高ICm左右，以便于安装盖梁底模。在盖梁施工前，对柱顶进行施工测量，作为安装盖梁底模的依据。柱顶施工测量与控制的内容包括：柱顶中心位置测量、柱顶中心位置测量、柱顶高程测量。墩柱中心测量采用全站仪进行测量；高程测量是根据施工中设立的临时水准点，用水准仪直接进

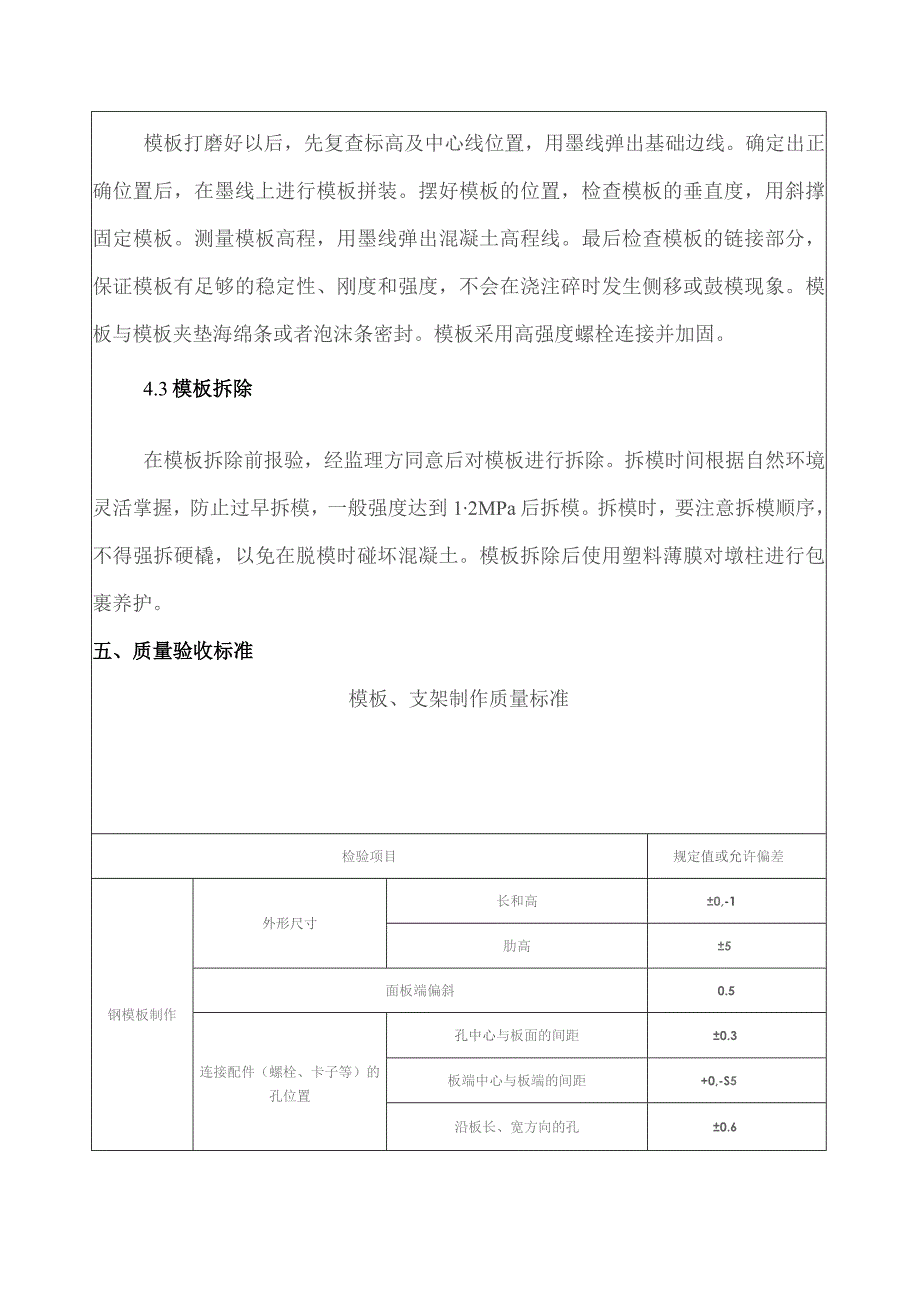

4、行测量。盖梁托架采用墩身预埋施工空洞，穿IOCnl钢棒做支撑，40a工字钢上铺设枕木，40a工字钢之间用20拉杆连接，两墩柱之间均匀设置4道拉杆，两墩柱外侧各设置1道拉杆，防止侧翻。枕木铺设间距为25cm。先安装盖梁底模，用木楔调整底模高度至设计标高。等把盖梁钢筋笼制作与安装好，并经监理工程师检查合格后，在安装盖梁侧模。模板吊装采用汽车吊，汽车吊墩位根据墩高及模板重具体选择，一般选择25T汽车吊。模板打磨好以后，先复查标高及中心线位置，用墨线弹出基础边线。确定出正确位置后，在墨线上进行模板拼装。摆好模板的位置，检查模板的垂直度，用斜撑固定模板。测量模板高程，用墨线弹出混凝土高程线。最后检查模板
5、的链接部分，保证模板有足够的稳定性、刚度和强度，不会在浇注碎时发生侧移或鼓模现象。模板与模板夹垫海绵条或者泡沫条密封。模板采用高强度螺栓连接并加固。4.3模板拆除在模板拆除前报验，经监理方同意后对模板进行拆除。拆模时间根据自然环境灵活掌握，防止过早拆模，一般强度达到12MPa后拆模。拆模时，要注意拆模顺序，不得强拆硬橇，以免在脱模时碰坏混凝土。模板拆除后使用塑料薄膜对墩柱进行包裹养护。五、质量验收标准模板、支架制作质量标准检验项目规定值或允许偏差钢模板制作外形尺寸长和高0,-1肋高5面板端偏斜0.5连接配件（螺栓、卡子等）的孔位置孔中心与板面的间距0.3板端中心与板端的间距+0,-S5沿板长、
6、宽方向的孔0.6板面局部不平1板面和板侧挠度1模板、支架安装质量标准检查项目规定值或允许偏差(三)模板高程基础15柱、梁+10墩台10模板尺寸上部构造的所有构建+5-0基础30墩台20轴线偏位基础15柱8梁10墩台10装配式构件支撑面高程+2,-5相邻两板表面高低差2模板表面平整5预留件中心线位置3预留孔洞中心线位置10预留孔洞截面内部尺寸10,-0支架纵轴的平面位置跨度的1/1000或30六、安全、环保、文明施工等技术措施;1、安全措施进入施工现场必须戴好安全帽，并系好帽带，严禁非施工人员进入施工场地。施工现场设立安全标志，夜间设红灯警示。机具、材料等应堆放整齐。施工现场用电按照三相五线制布
7、设电线，做到二级保护，三级控制，一机一闸。夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线要架空。应遵守各种机械作业施工时应注意按照相关操作规程进行施工。保持现场文明施工，不乱拉乱拖电线，不随意排放泥浆、弃渣。现场管理人员加强安全管理。高处和临边洞口作业必须设护栏，张挂安全网等防护措施，必须佩带安全帽、安全带，扣好带扣。工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，螺丝必须放在工具袋内，以免掉落伤人。安装模板时操作人员应有可靠的落脚点，并应站在安全地点进行操作,避免上下在同一垂直面工作。操作人员要主动避让吊物。支模应按规定的作业程序进行，模板未固定前不得进行下一道工序。严禁在连接件和支撑件上攀登上下。七、其他应注意的问题请严格按此交底进行现场施工；施工过程中若遇不明白之处请及时与技术人员联系，以便及时解释补充。交底人:复核人:接收人:
