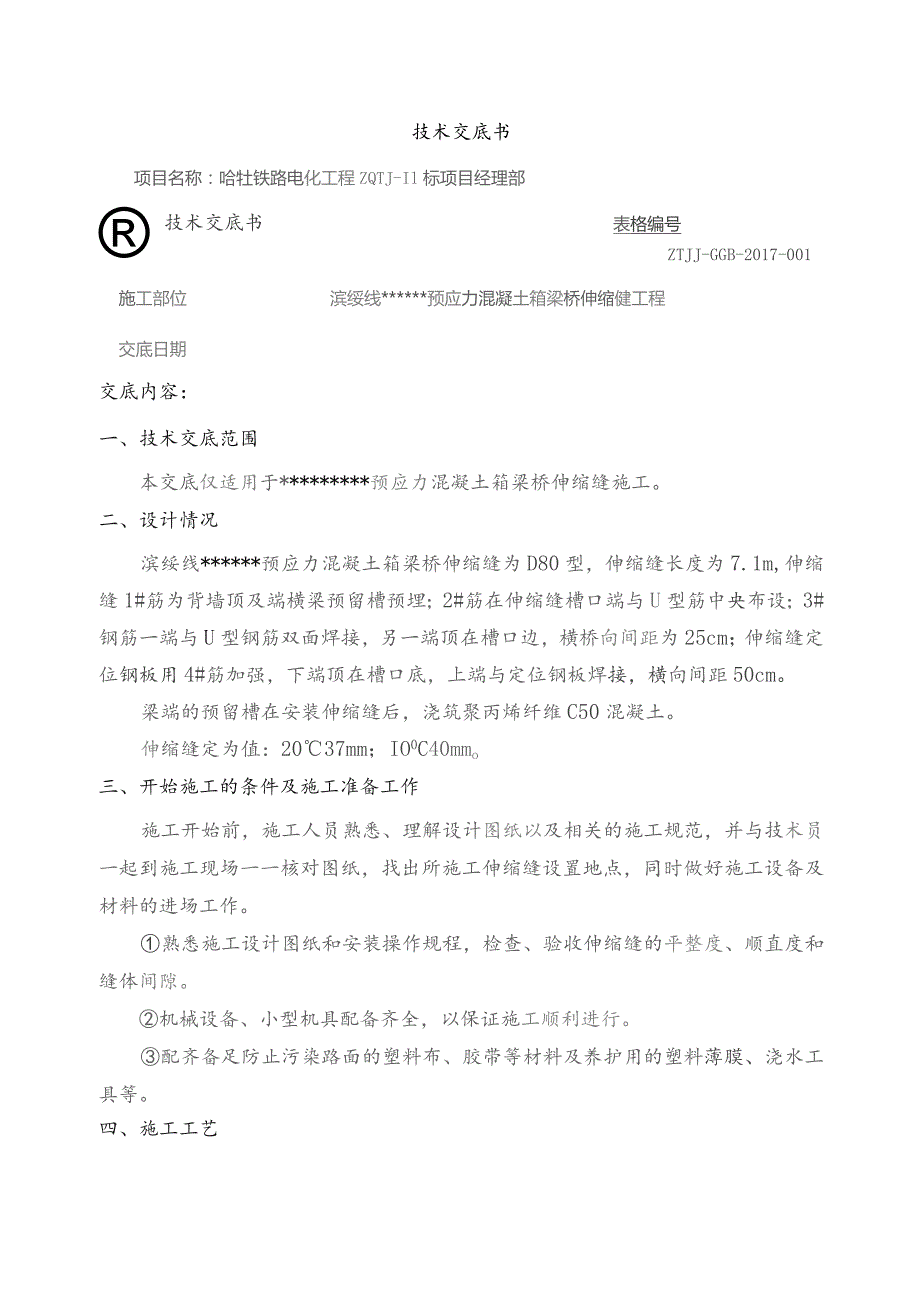

1、技术交底书项目名称：哈牡铁路电化工程ZQTJ-Il标项目经理部技术交底书表格编号ZTJJ-GGB-2017-001施工部位滨绥线*预应力混凝土箱梁桥伸缩健工程交底日期交底内容：一、技术交底范围本交底仅适用于*预应力混凝土箱梁桥伸缩缝施工。二、设计情况滨绥线*预应力混凝土箱梁桥伸缩缝为D80型，伸缩缝长度为7.1m,伸缩缝1#筋为背墙顶及端横梁预留槽预埋；2#筋在伸缩缝槽口端与U型筋中央布设；3#钢筋一端与U型钢筋双面焊接，另一端顶在槽口边，横桥向间距为25cm；伸缩缝定位钢板用4#筋加强，下端顶在槽口底，上端与定位钢板焊接，横向间距50cm。梁端的预留槽在安装伸缩缝后，浇筑聚丙烯纤维C50混凝

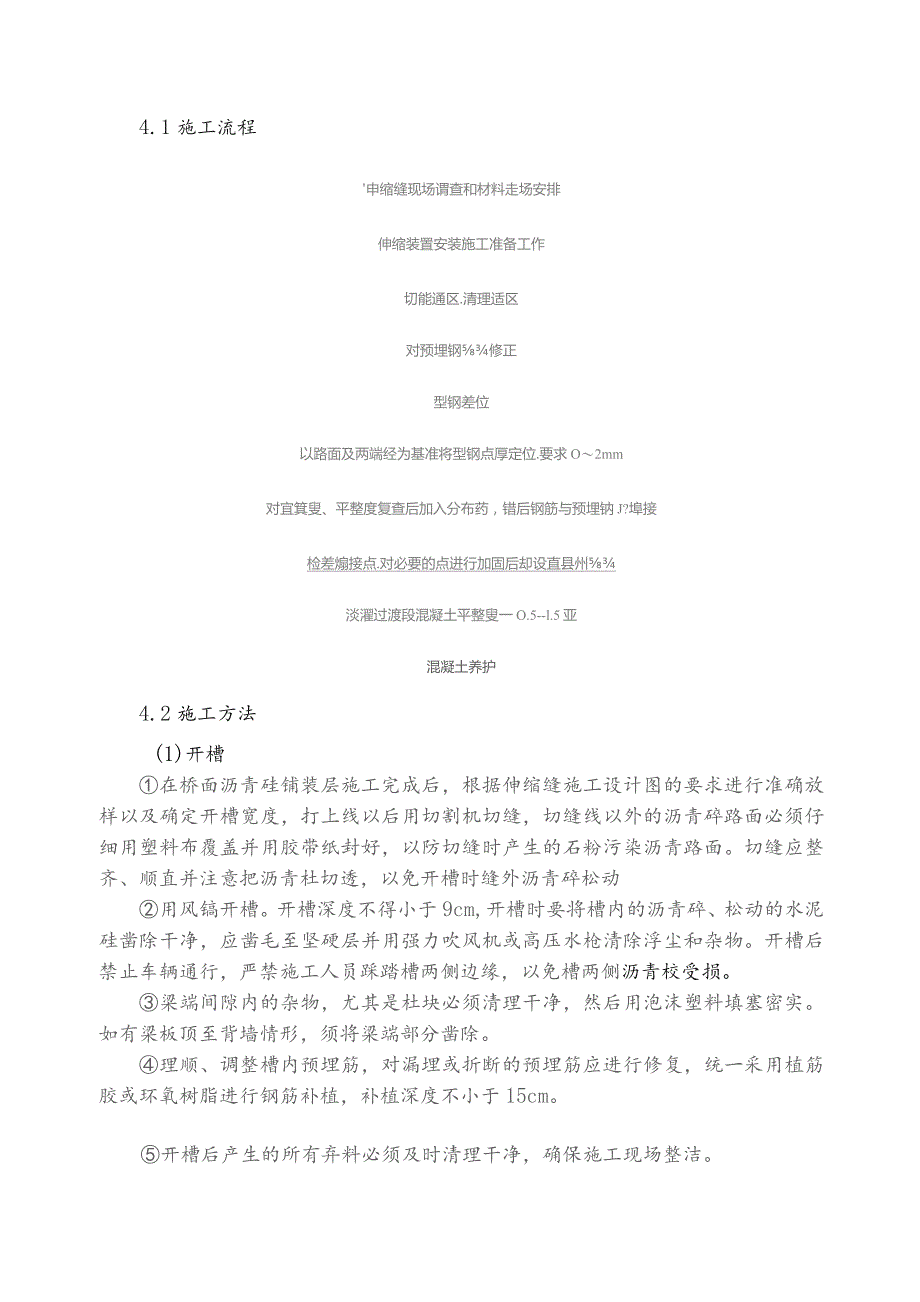

2、土。伸缩缝定为值：2037mm；IO0C40mmo三、开始施工的条件及施工准备工作施工开始前，施工人员熟悉、理解设计图纸以及相关的施工规范，并与技术员一起到施工现场一一核对图纸，找出所施工伸缩缝设置地点，同时做好施工设备及材料的进场工作。熟悉施工设计图纸和安装操作规程，检查、验收伸缩缝的平整度、顺直度和缝体间隙。机械设备、小型机具配备齐全，以保证施工顺利进行。配齐备足防止污染路面的塑料布、胶带等材料及养护用的塑料薄膜、浇水工具等。四、施工工艺4.1施工流程申缩缝现场谓查和材料走场安排伸缩装置安装施工准备工作切能通区.清理适区对预埋钢修正型钢差位以路面及两端经为基准将型钢点厚定位.要求O2mm对
3、宜箕叟、平整度复查后加入分布药，错后钢筋与预埋钠J?埠接检差煽接点.对必要的点进行加固后却设直县州淡濯过渡段混凝土平整叟一O.5-l.5亚混凝土养护4.2施工方法(1)开槽在桥面沥青硅铺装层施工完成后，根据伸缩缝施工设计图的要求进行准确放样以及确定开槽宽度，打上线以后用切割机切缝，切缝线以外的沥青碎路面必须仔细用塑料布覆盖并用胶带纸封好，以防切缝时产生的石粉污染沥青路面。切缝应整齐、顺直并注意把沥青杜切透，以免开槽时缝外沥青碎松动用风镐开槽。开槽深度不得小于9cm,开槽时要将槽内的沥青碎、松动的水泥硅凿除干净，应凿毛至坚硬层并用强力吹风机或高压水枪清除浮尘和杂物。开槽后禁止车辆通行，严禁施工人

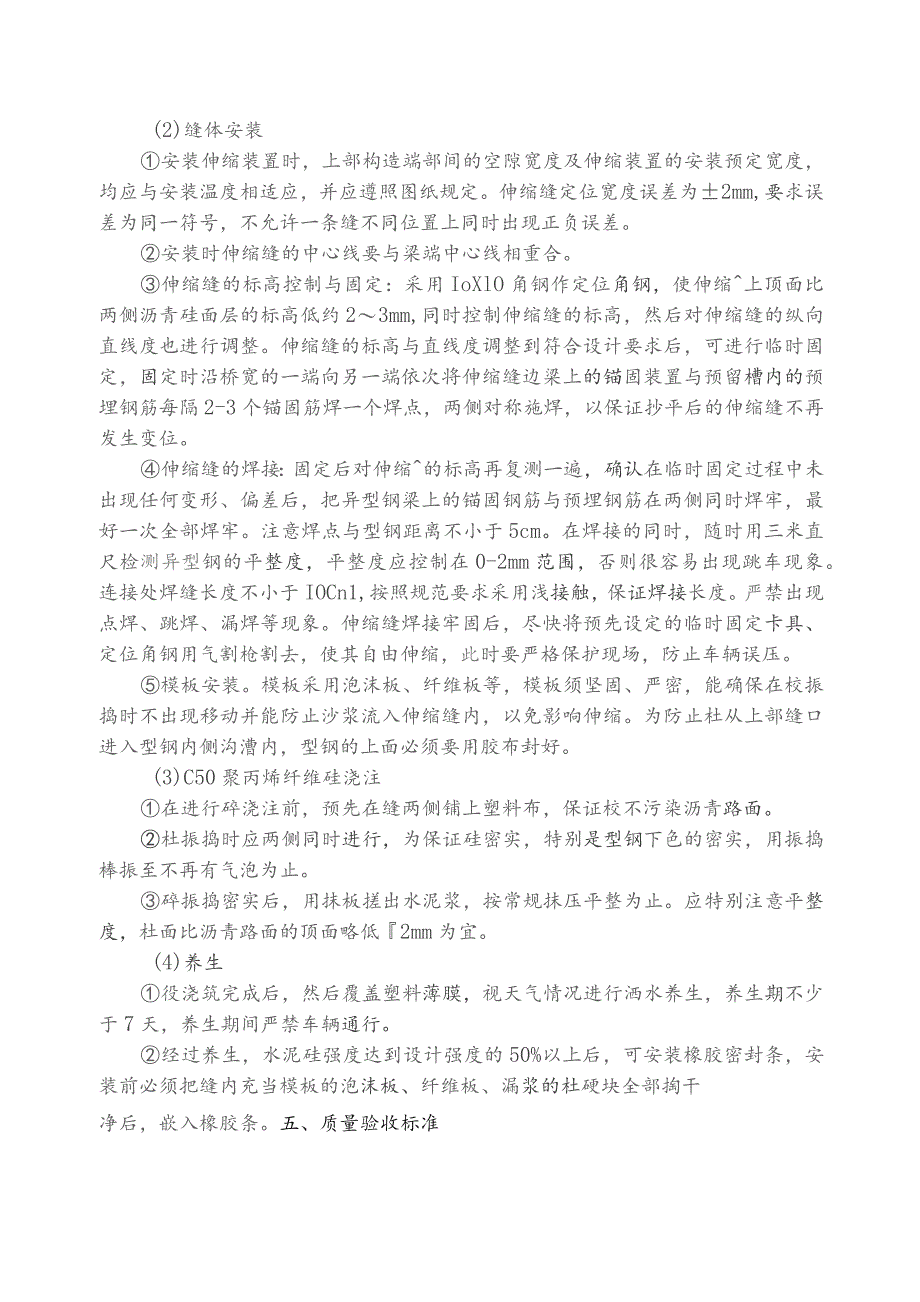

4、员踩踏槽两侧边缘，以免槽两侧沥青校受损。梁端间隙内的杂物，尤其是杜块必须清理干净，然后用泡沫塑料填塞密实。如有梁板顶至背墙情形，须将梁端部分凿除。理顺、调整槽内预埋筋，对漏埋或折断的预埋筋应进行修复，统一采用植筋胶或环氧树脂进行钢筋补植，补植深度不小于15cm。开槽后产生的所有弃料必须及时清理干净，确保施工现场整洁。(2)缝体安装安装伸缩装置时，上部构造端部间的空隙宽度及伸缩装置的安装预定宽度，均应与安装温度相适应，并应遵照图纸规定。伸缩缝定位宽度误差为2mm,要求误差为同一符号，不允许一条缝不同位置上同时出现正负误差。安装时伸缩缝的中心线要与梁端中心线相重合。伸缩缝的标高控制与固定：采用Io
5、XlO角钢作定位角钢，使伸缩上顶面比两侧沥青硅面层的标高低约23mm,同时控制伸缩缝的标高，然后对伸缩缝的纵向直线度也进行调整。伸缩缝的标高与直线度调整到符合设计要求后，可进行临时固定，固定时沿桥宽的一端向另一端依次将伸缩缝边梁上的锚固装置与预留槽内的预埋钢筋每隔2-3个锚固筋焊一个焊点，两侧对称施焊，以保证抄平后的伸缩缝不再发生变位。伸缩缝的焊接：固定后对伸缩的标高再复测一遍，确认在临时固定过程中未出现任何变形、偏差后，把异型钢梁上的锚固钢筋与预埋钢筋在两侧同时焊牢，最好一次全部焊牢。注意焊点与型钢距离不小于5cm。在焊接的同时，随时用三米直尺检测异型钢的平整度，平整度应控制在0-2mm范围
6、，否则很容易出现跳车现象。连接处焊缝长度不小于IOCn1,按照规范要求采用浅接触，保证焊接长度。严禁出现点焊、跳焊、漏焊等现象。伸缩缝焊接牢固后，尽快将预先设定的临时固定卡具、定位角钢用气割枪割去，使其自由伸缩，此时要严格保护现场，防止车辆误压。模板安装。模板采用泡沫板、纤维板等，模板须坚固、严密，能确保在校振捣时不出现移动并能防止沙浆流入伸缩缝内，以免影响伸缩。为防止杜从上部缝口进入型钢内侧沟漕内，型钢的上面必须要用胶布封好。(3)C50聚丙烯纤维硅浇注在进行碎浇注前，预先在缝两侧铺上塑料布，保证校不污染沥青路面。杜振捣时应两侧同时进行，为保证硅密实，特别是型钢下色的密实，用振捣棒振至不再有
7、气泡为止。碎振捣密实后，用抹板搓出水泥浆，按常规抹压平整为止。应特别注意平整度，杜面比沥青路面的顶面略低2mm为宜。(4)养生役浇筑完成后，然后覆盖塑料薄膜，视天气情况进行洒水养生，养生期不少于7天，养生期间严禁车辆通行。经过养生，水泥硅强度达到设计强度的50%以上后，可安装橡胶密封条，安装前必须把缝内充当模板的泡沫板、纤维板、漏浆的杜硬块全部掏干净后，嵌入橡胶条。五、质量验收标准伸缩装置安装质量标准项次检查项目规定值或允许偏差检查方法1长度(mm)符合设计要求用尺量2缝宽(mm)符合设计要求用尺量3与桥面高差(Inm)2用尺量4纵坡(%)大型二0,2用水准仪测量小型装置测纵向错固混凝土端部.大型装置测纵向两端般0.55嘴向平整度(Inln)3用3m直尺测量六、安全、环保、文明施工等技术措施;施工过程中严禁污染路面及桥面，严禁将生活设施置于桥面或者路面之上，不准将生活垃圾抛弃在路面上。切割沥青混凝土时必须采取措施防止污染路面，清理出的垃圾放置在宽大的彩条布上，清理完毕卷起多余的彩条布将清理出的垃圾包裹严密，防止污染路面。施工用的机具、设备必须采取严格措施，避免漏油污染路面；施工过程中，包括搅拌运输车的出料斗均采取措施不准混凝土污染路面七、其他应注意的问题请严格按此交底进行现场施工；施工过程中若遇不明白之处请及时与技术人员联系，以便及时解释补充。交底人:复核人:接收人:
