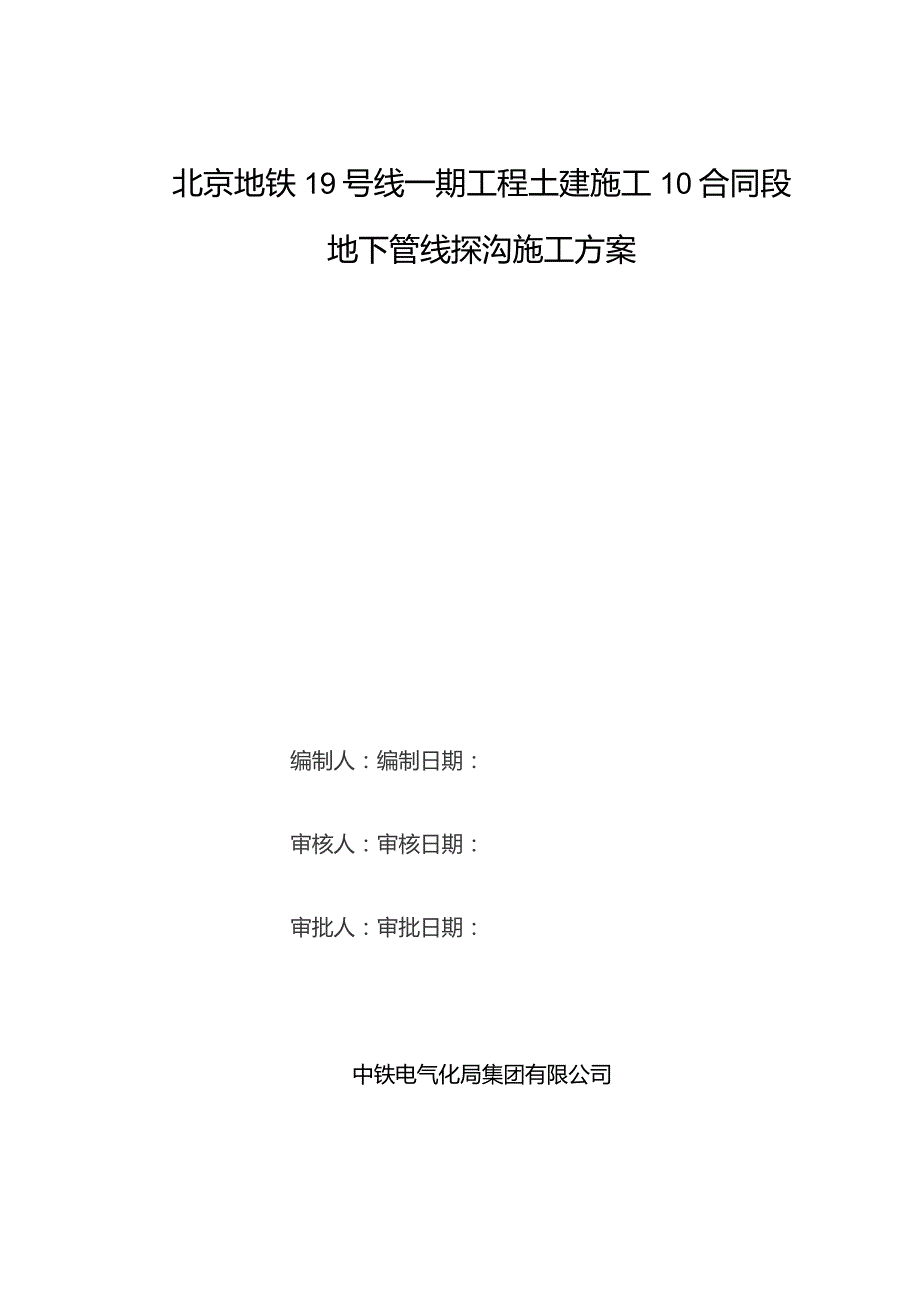

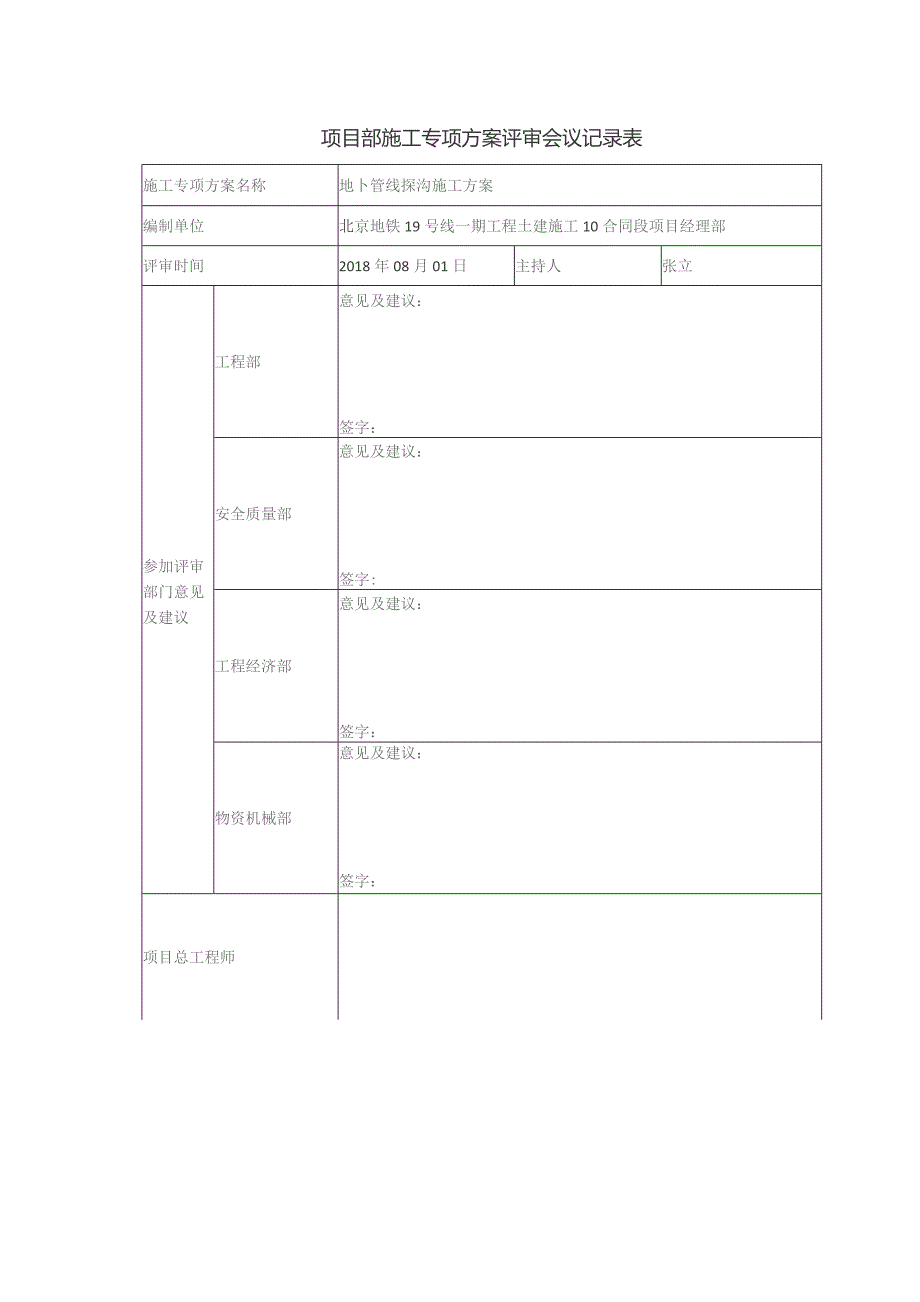

1、北京地铁19号线一期工程土建施工10合同段地下管线探沟施工方案编制人：编制日期：审核人：审核日期：审批人：审批日期：中铁电气化局集团有限公司北京地铁19号线一期工程土建施工10合同段项目经理部项目部施工专项方案评审会议记录表施工专项方案名称地卜管线探沟施工方案编制单位北京地铁19号线一期工程土建施工10合同段项目经理部评审时间2018年08月01日主持人张立参加评审部门意见及建议工程部意见及建议：签字：安全质量部意见及建议：签字:工程经济部意见及建议：签字：物资机械部意见及建议：签字：项目总工程师项目经理目录第一节编制依据4第二节工程概况4第三节探沟施，部署43.1施工前准备工作43.2主要机
2、具设备43.3施工方法5第四节探沟开挖要求54.1施工要求54.2防护要求54.3管理要求6第五节施工安全措施65.1安全保障措施65.2安全要求6第六节附图66.1地下管线图76.2未注明管践区域探沟布置图7编制依据本工程招标文件及设计图纸施工总平面布置图地下管线图管线交底工程概况新宫车辆段位于19号线一期工程南端，占地面积310433.653m,初设阶段总建筑面积为111513m,合同工期为2016年9月1日2020年12月20日。新宫车辆段位置示意图根据业主提供的地下管线图、总平面布置图及施工场地周围环境，在进场后开挖地下管线探沟，可以了解设计图示管线的具体分布位置，进一步探明施工场地范
3、围内有无地下管线和其它地下物。探沟施工部署施工前准备工作测量准备：在探沟开挖前，测量人员按照总平面布置图放出外围区线，按业主提供的场区现状管线图在施工现场进行放样图示管线的平面实际位置。工程技术人员提前熟悉管线交底图，悉知具体管线类型及埋设深度。人员准备；根据现有施工条件，安排管理人员1名、开挖工人20人。主要机具设备探沟施工机械配置表序号设备名称数量用途备注1挖掘机1破除硬化路面带破碎头2自卸汽车2渣土外运3平头敲20探沟施工4铁铲20探沟施工施工方法探沟开挖前必须提前熟悉地下管线图，开挖时结合地下管线图和其它地下管线，防止破坏管线。管线交底图注明管线区域：按照测量组放好的开挖中心线向两侧开
4、挖，开挖宽度为0.8m,地表以上渣土及硬化地面采用机械破除、开挖至原状土，原状土以下采用人工开挖。开挖深度以管线交底图注明的管线标高为依据，纵向在每隔10米沿既有管线范围宽度方向开挖探沟，长度为1.2m若探沟开挖深度超过1米，进行1:0.5放坡，以保证边坡稳定。管线交底图未注明管线区域：开挖宽度为0.8m,深度为1.5m,进行1:0.5放坡，以保证边坡稳定。按照测量人员放好的围挡位置或红线位置往红线内侧返2.5米为中心线进行放坡开挖。若发现管线，立即停止开挖，上报项目部管理人员。放坡开挖示意图探沟开挖要求施工要求因场区局部现状地表以下存在原有建筑物基础、及硬化地面，故先采用带破碎头的小型挖掘机
5、进行击碎，后安排机械进行清除。开挖时必须小心，用铁械挖掘，不得用镐.发现土质发生变化时应改用木钎将覆盖物清除干净，以保证不损坏地下管线。结合地下管线图及现场实际，开挖时需密切观察和注意保护既有管线。在开挖过程中，发现地下管线要及时报告现场工程师（必要时报业主及监理），在现场工程师的监视下扩宽开挖范围。防护要求发现地下管线时，要采取清理周边大块石渣土块，用细土拖住管线底部（不得使其悬空），上用木板封盖，插上彩旗作标记，专人负责监护等重点防护措施。当挖出电缆时，在电缆旁立警示牌，并用砖、砂等暂时覆盖保护并及时上报业主与相关产权单位进行确认，确定保护方案进行保护，并及时接洽迁改事宜。基坑开挖深度超过
6、Im时，需设置防护栏杆。基坑临边采用钢管防护，防护栏杆的高度为1.2m,基坑防护栏距基坑上口线0.5m,立杆下端锚入地面0.5m,立杆纵距2m,水平杆步距0.5m,顶端水平杆距立杆顶端Olm,下端水平杆距地面0.1m,为保证栏杆的稳定性，需在纵距方向每隔6m设置斜撑及水平杆与0.6m地锚钢管进行拉结，0.6m钢管锚入地面0.3mo管理要求现场工程师需认真检查，不能漏挖、错挖。将发现的地下管线全部清理使其露出地面，不留死角，探明管线的洋细情况，负责对探明管线的种类、规格、根数、走向和深度作记录。现场工程师负责记录当天的工作部位、工作内容、缆线状况，下班前对当天的探沟开挖及探测的实际情况及时进行汇
7、总上报.项目部工程技术人员在探沟开挖完毕后根据所挖探出的管线的种类、规格、根数、走向及深度等数据汇总，绘制出管线埋设分布图，上报业主和监理，并及时请相关产权单位及政府部门进行接洽，以确认验收，制定迁改方案。施工安全措施安全保障措施落实安全生产责任制，实施贵任管理。接受当地政府、业主和监理工程师对安全工作的管理与指导。建立、完善以项目经理为首的安全生产领导组织，有组织、有领导的开展管理活动，项目经理是施工项目安全的第一责任人。建立各级人员安全生产责任制度，明确各级人员的安全责任，抓制度落实，抓责任落实，定期检查安全责任落实情况，严格奖惩制度.各职能部门、人员，在各自业务范围内，对实施安全生产的要
8、求负责。实施全员承担安全生产责任，建立安全生产责任制，做到一环不漏，各职能部门，人员的安全责任做到横向到边，人人负责。切从事生产管理与操作人员，依照其从事的生产内容分别通过企业及施工项目经理部的安全检杳，取得安全操作认可证，持证上岗。特种作业人员，除经企业安全审查，还需按规定参加安全操作考核，取得监察部门核发的安全操作合格证，坚持持证上岗。一切管理、操作人员均需与施工项目部签订安全协议，向施工项目做出安全保证。安全要求开挖前，每天开挖前在检查沟槽四周与上部环境的同时，应派专人检查已开挖坑壁的稳定性，若有变形，应将变形土体挖除后，才可进入下层施工。相邻开挖作业人员的保持安全距离不得小于3.0m.探沟开挖作业时应对各类地下管线进行有效防护，防止管线挖断损坏导致漏水、漏电、漏气等，威胁作业人员及周边行人的安全健康。探沟边堆土距坡口距高不得小于Im的安全距离，堆土高度不得超过1.5m。探沟开挖前应由测量人员放线，经监理和现场工程师验收合格后方可开挖。遇不良土质时应适当加大开挖坡度。附图地下管线图未注明管线区域探沟布置图地下管线图8未注明管线区域探沟布置图
