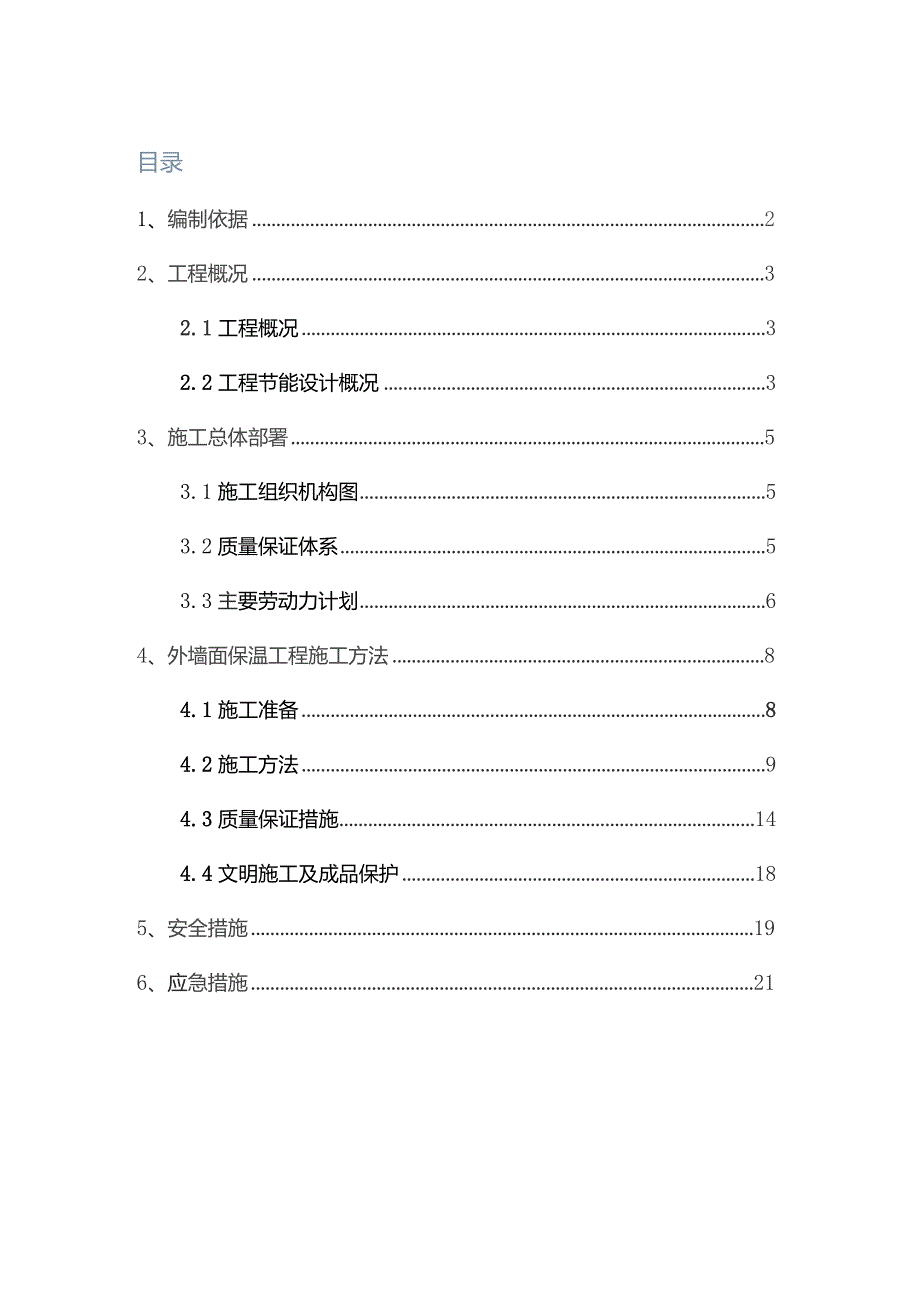

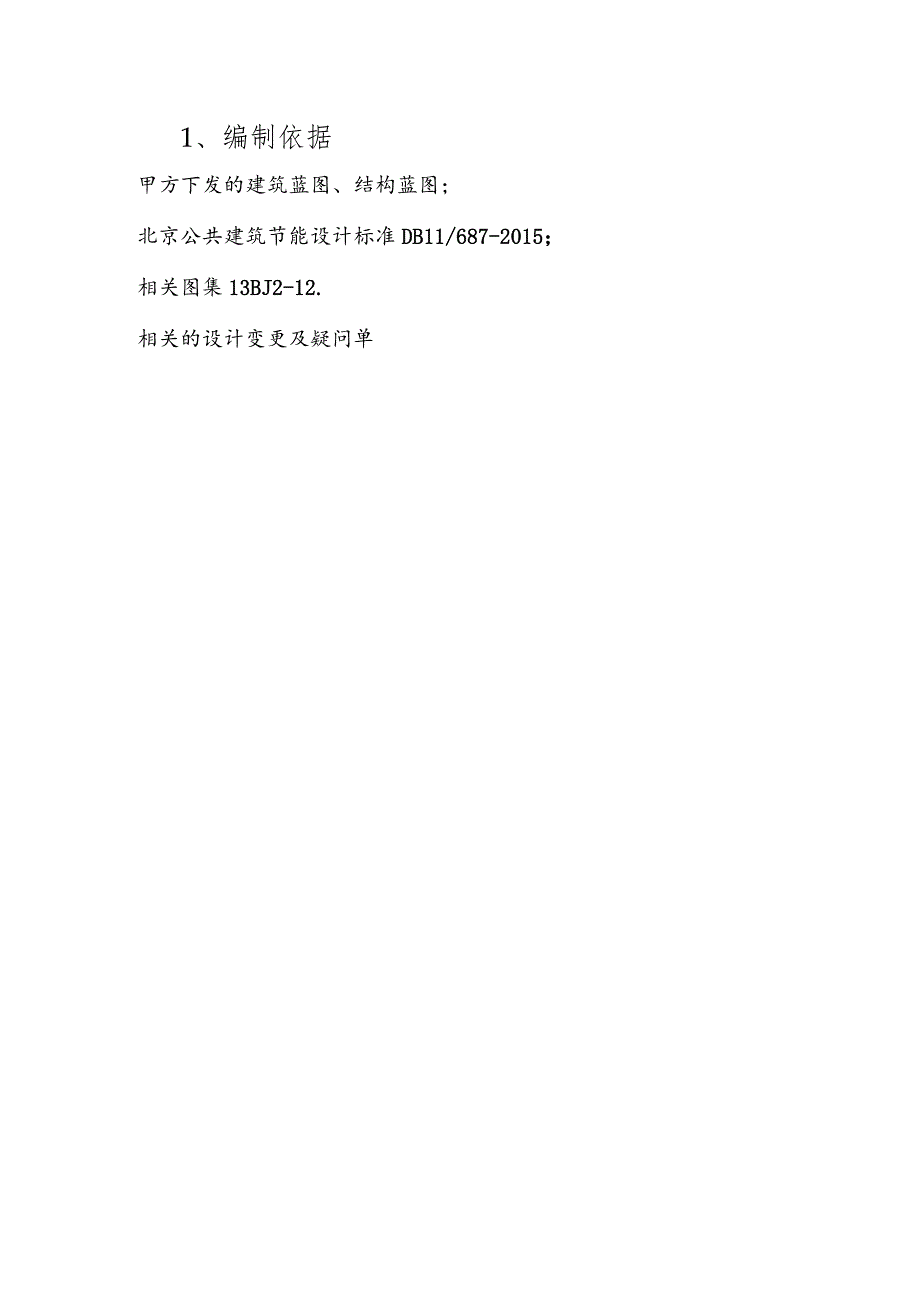

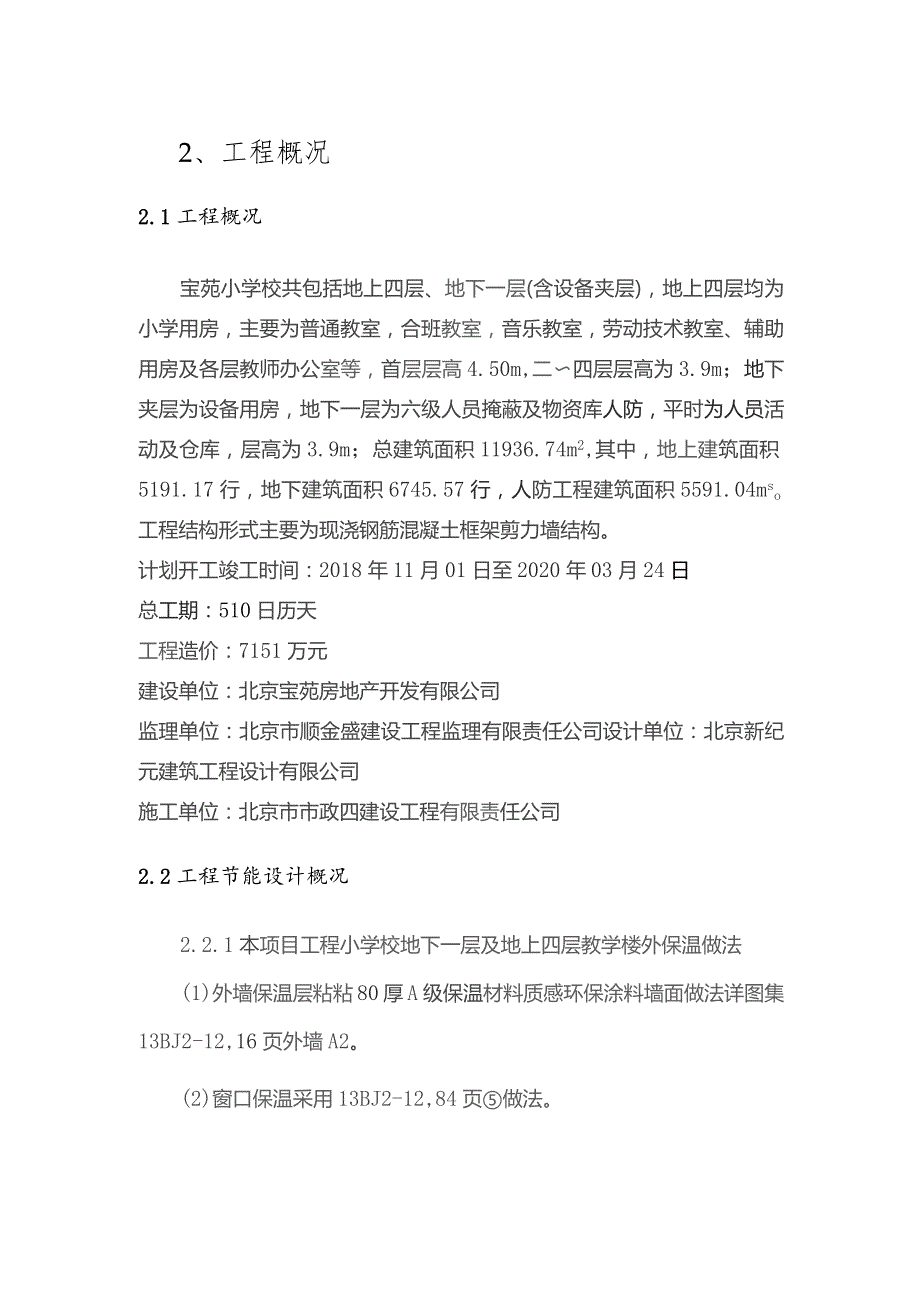

1、目录1、编制依据22、工程概况32.1工程概况32.2工程节能设计概况33、施工总体部署53.1施工组织机构图53.2质量保证体系53.3主要劳动力计划64、外墙面保温工程施工方法84.1施工准备84.2施工方法94.3质量保证措施144.4文明施工及成品保护185、安全措施196、应急措施211、编制依据甲方下发的建筑蓝图、结构蓝图；北京公共建筑节能设计标准DB11/687-2015；相关图集13BJ2-12.相关的设计变更及疑问单2、工程概况2.1工程概况宝苑小学校共包括地上四层、地下一层(含设备夹层)，地上四层均为小学用房，主要为普通教室，合班教室，音乐教室，劳动技术教室、辅助用房及各层
2、教师办公室等，首层层高4.50m,二四层层高为3.9m；地下夹层为设备用房，地下一层为六级人员掩蔽及物资库人防，平时为人员活动及仓库，层高为3.9m；总建筑面积11936.74m2,其中，地上建筑面积5191.17行，地下建筑面积6745.57行，人防工程建筑面积5591.04mso工程结构形式主要为现浇钢筋混凝土框架剪力墙结构。计划开工竣工时间：2018年11月01日至2020年03月24日总工期：510日历天工程造价：7151万元建设单位：北京宝苑房地产开发有限公司监理单位：北京市顺金盛建设工程监理有限责任公司设计单位：北京新纪元建筑工程设计有限公司施工单位：北京市市政四建设工程有限责任公
3、司2.2工程节能设计概况2.2.1本项目工程小学校地下一层及地上四层教学楼外保温做法(1)外墙保温层粘粘80厚A级保温材料质感环保涂料墙面做法详图集13BJ2-12,16页外墙A2。(2)窗口保温采用13BJ2-12,84页做法。(3)挑板底O板保温采用13BJ2T2,88页做法。(4)空调底板做法参加13BJ2-12,88页做法。(5)屋面保温层为不上人屋面平屋DZ-7,IOo厚岩棉板(75mm为计算值，倒置屋面要求施工增加25%实际施工厚度为IoOInn1)。3、施工总体部署3.1施工组织机构图建筑外保温工程作为单位建筑工程的一个重点工程，施工现场建立相应的质量管理体系，实施施工质量的控制
4、和检验制度，并根据公司的质量管理体系文件要求对整个施工过程进行控制。3.2质量保证体系在施工过程中，现场指挥部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑外保温工程，根据本工程的特点，我项目部将对以下环节作为建筑外保温工程的质量控制点：3.2.1分包单位的选择：建筑外保温工程的分包单位，选择有类似工程施工经验的队伍，并对其在施工程(或已完工的工程)进行考察。3.2.2建筑保温材料的检验(1)建筑保温材料须有备案准用证、检验报告及出厂合格证，主要材料必须有材料复检报告。(2)材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。3.2.3制定相应技术措
5、施，作好工序过程控制。(1)施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书，做好技术交底。(2)工程施工过程中严格执行三检制和样板引路制度，做好预测、预控及全方位的过程控制。(3)做好技术复测及资料整理工作，主要材料及施工过程操作要留有痕迹,具有可追溯性。(4)对关键部位及特殊工序要责任到人，从人、机、料、法、环五个方面进行控制。(5)做好各专业接口及预留预埋的专业检查。3.3主要劳动力计划本工程的建筑保温工程主要包括外墙保温、各种挑板、各种空调板；教学楼施工劳动力计划见下表，根据现场进度实际情况进行调整。建筑节能工程施工劳动力计划表序号工种平均人数1外墙岩棉板保温202各
6、种挑板窗口板、空调板保温204、外墙面保温工程施工方法4.1施工准备4.1.1技术准备1、熟悉图纸、设计说明、材料要求。核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，确定窗台及过梁标高。2、结合设计图纸和专项施工方案，并进行技术交底。3、做好操作人员有关新工艺、新技术、新材料应用的培训工作。4.1.2现场准备1、本工程外墙保温施工作业平台采用成品吊篮，吊篮必须有出厂合格证及质量监督部门检测证明书。2、经业主、监理、施工单位、外保温施工单位联合验收的外墙体（可分段进行）垂直、平整度满足规范要求，门窗框安装到位，阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。3、测量放线与标高等
7、复核：在四角及墙面上挂大线，用来控制墙面垂直度和平整度，在窗口两侧也需挂上大线，以保证门窗及保温节点的节点要求，同时控制垂直度和平整度。4、施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于52，风力不大于5级。5、雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。6,粘贴保温板与抹面层聚合物抗裂砂浆工序要安排得当，间隔时间不得太长，保温板裸露层数不得超过3层且裸露时间不得大于两天。4.1.3材料准备：1、所有进场保温材料的导热系数、密度、燃烧性能级必须符合设计要求，材料进场后需对保温板的导热系数、密度、抗压强度，粘结材料的粘结强度，
8、增强网的力学性能、耐腐蚀性能进行复验，合格后方能使用。2、保温施工时要对材料抽查3次。每次检查3个试样。4.1.4施工机具准备：2m靠尺、壁纸刀、冲击钻、电动螺丝刀、托线板滚筒、电热丝切割器、抹子、压子、搅拌器等。4.2施工方法4.2.1工艺流程：基层清理一5-10厚DP砂浆找平（基层平整时可取消此道工序）-DEA砂浆条粘贴d厚岩棉板一锚栓锚钉中0.9镀锌钢丝网一抹15厚不燃保温浆料一抹46厚DBl砂浆，内压入一层玻纤网格布一涂料饰面f验收（1）基层清理1）清理混凝土墙面上残留的浮灰、脱模剂油污等杂物。2）剔除剪力墙接槎处劈裂的混凝土块、夹杂物等，并重新进行修补；窗台挑檐按照2%用水泥砂浆找坡
9、，外墙各种洞口填塞密实。3）要求粘贴保温板表面平整度偏差不超过3mm,超差时对突出墙面处进行打磨，对凹进部位进行找补（需找补厚度超过6mm时用1：2.5水泥砂浆抹灰，需找补厚度小于6mm时由保温施工单位用聚合物粘结砂浆实施找补)；以确保整个墙面的平整度在3mm内，阴阳角方正、上下通顺。(2)预粘板端翻包网格布在挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于38OmnI宽的网格布中的80mm宽用专用粘结砂浆牢固粘贴在基面上(粘结砂浆厚度不得超过2mm),后期粘贴保温板时再将剩余网格布翻包过来。4.2.2粘贴保温板施工方法：(1)粘贴保温板的方法采用条点粘贴的方法，用抹子在每块保温板周边
10、及中间抹宽50、厚10的专用粘结剂，再在保温板分格区内抹直径为100,厚度为10的灰饼。(2)涂抹后立即将保温板贴到墙上，并用2m靠尺将其挤压找平,保证其垂直、平整度和粘结面积符合要求。板材的排列是竖向错缝,在阴角处交错相接，板与板之间应靠紧，碰头处不得抹粘结砂浆，每贴完一块，应及时清除挤出的砂浆。板与板之间要挤紧，不得有缝，板缝宽度超出L5mm时用保温板片填塞。拼缝高差不大于1.5mm,否则应打磨平整。(3)在拐角处应先排好尺寸，截切保温板使其粘贴时垂直交错连接，保证拐角处顺直垂直，每一施工段均应由下而上沿水平方向进行粘贴，贴第一皮保温板时，在板背面涂粘结剂的同时须将包边的网格布嵌贴在其中，
11、包边嵌贴宽度不小于100mmo(4)保温板应分段自下而上沿水平方向横向粘贴，上下两排保温板应竖向错缝板长1/2,保证最小错缝尺寸不小于200mm。当遇有突出墙面的建筑配件时，应用整幅保温板套割，其切割边缘应顺直、平整，不得用零板拼凑。(5)在粘贴窗框四周的阳角和外墙阳角时，应先弹该处基准线，作为控制阳角上下的竖直依据。在门窗洞口部位的保温板，不允许用碎板拼凑，需用整幅板切割，其切割边缘必须顺直、平整、尺寸方正，其他接缝距洞口四边应大200mm4.2.3安装锚固件(1)专用锚固件的布点数量和位置根据建筑物的不同层数高度分段确定，7层以下不少于5个；717层不少于6个；18层以上不少于11个。墙面
12、垂直阳角处两侧固定件加密，距墙边不小于60mm,边缘锚固件的间距应不大于300mmo(2)保温板粘贴8小时后开始安装锚固件，宜在其后24小时内完成，锚固件的螺栓需拧紧，使用根部带切割刀片的冲击钻，切割刀片的大小和切入深度应与钉帽相一致，此外，塑料膨胀钉的钉帽比岩棉板表面应略拧低一些，以确保保温板表面平整、利于面层施工，同时，可确保膨胀钉尾部因受力回拧膨胀而与墙体充分拉结。钻孔的孔径为10,锚固深度为50mm,钻孔深度60,要求锚栓要固定在保温板的拼缝间。锚栓按设计数量均匀分布，呈梅花型布置。4.2.4打磨找平保温板粘结不平处：用聚合物砂浆找平后，用衬有木方的粗砂纸打磨进行平整处理，打磨动作宜为
13、轻柔的圆周运动，不宜沿着与保温板接缝平行的方向打磨。打磨后应用刷子或压缩空气将打磨操作产生的碎屑、及其它浮灰清理干净。4.2.5抹聚合物砂浆底层在保温板表面薄薄地涂刷一道界面剂，待干后，将聚合物砂浆均匀地抹在岩棉板上，厚度约2mm左右。4.2.6铺设网格布(1)首先在保温板表面均匀抹薄薄一层聚合物抗裂砂浆后立即压入玻纤网格布。(2)网格布应按工作面的长度要求剪裁，并留出搭接长度，在阴阳角位置处还需要从每边双向翘角且相互搭接宽度不小于200mm。(3)门、窗口内侧周边与大墙面形成45度角(阳角部分各增加一层40OmmX20Omm的网格布进行加强)，大面积网格布搭接在窗洞口周边的网格布上，网格布在
14、门窗洞口处必须向窗台四周翻上去，同时固定牢固。(4)大面网格布绷紧紧贴在刚抹的砂浆上,用抹子由中间向上、下两边将网格布抹平，使其紧贴底层聚合物砂浆。网格布左右搭接宽度不小于K)Omrn.上下搭接不小于80mm,注意不得使网格部皱褶、空鼓、翘边。(5)墙面施工预留孔洞四周IoOnIm范围内仅抹一道聚合物砂浆并压入网格布，暂不抹面层聚合物砂浆，待大面积施工完毕后对局部进行修补。（6）特殊部位的处理对下列终端部位应进行翻包:门窗洞口、管道或其他设备需要穿墙的洞口处；阳台、勒脚、雨篷等系统的尽端部位；女儿墙顶部。各种构件的阴阳角进行错缝搭接处理，对各种装饰线条的阴阳角用加强网进行加强保护。保温系统与结
15、构部位相连处，将保温层与结构部位用胶浆、网格布连接，以防止产生开裂。4.2.7涂料饰面（1）抹完底层聚合物砂浆并压入网格布后，待砂浆凝固至表面基本干燥、不粘手时，施工涂料。（2）滴水槽做法：先将网格布压入槽内，随即在槽内抹数量足够的聚合物砂浆，然后将塑料成品滴水槽压入保温板槽内。塑料成品滴水槽塞入深度应综合考虑完活后面层高度，这样才能保证成品滴水槽与面层砂浆高度一致，确保观感质量。保温板槽内砂浆必须填塞密实并确保安装滴水槽时槽内聚合物粘结砂浆沿槽均匀溢出。滴水槽凹槽处，须沿凹槽将网格布埋入底层聚合物砂浆内，若网格布在此处断开，必须搭接，搭接宽度为不小于65mm。注意，滴水槽凹槽处需附加一层网格布，网格布搭接80三。（3）所有阳角部位，面层聚合物抗裂砂浆均应作成尖角，不得做成圆弧。（4）面层砂浆施工应选择施工时及施工后24h没有雨的天气进行，避免雨水冲刷造成返工。(5)在预留孔洞位置处，网格布将断开，此处面层砂浆的留槎位置应考虑后补网格布与原大面网格布搭接长度要求而预留一定长度。面层聚合物抗裂砂浆应留成直槎。4.3.8补洞和修理洞口用同墙体材料进行修补，然后用水泥砂浆抹平，干燥后裁同洞口尺寸一致的保温板背面涂粘
