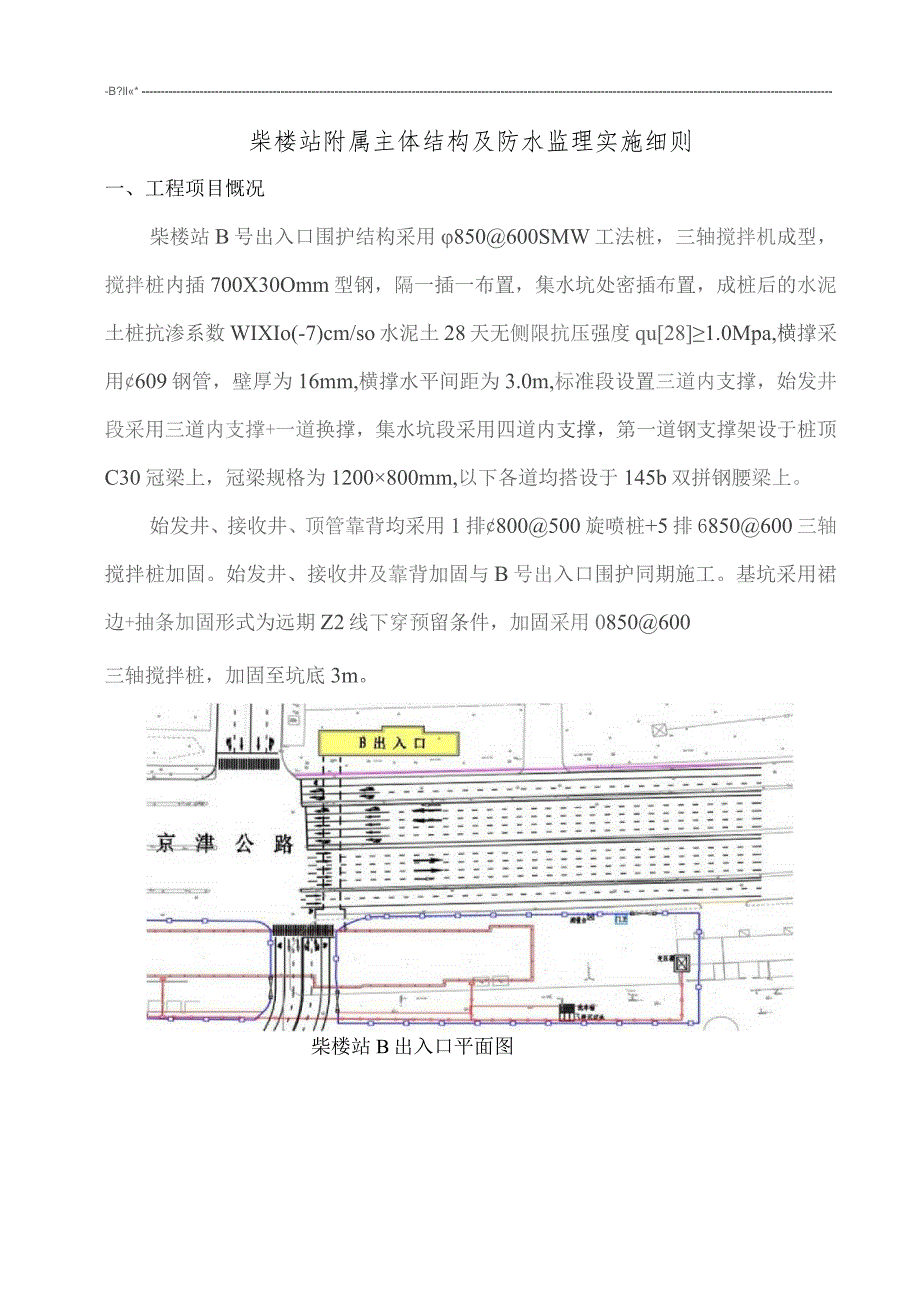

1、天津地铁4号线北段工程主体结构与防水监理实施细则（柴楼站附属）SCTK编制:审核：审批：四川铁科建设监理有限公司天津地铁4号线北段工程监理一标项目部二。二三年六月目录一、工程项目慨况1二、监理依据3三、专业工程特点6四、监理工作流程6五、监理工作的控制要点及目标9六、监理工作的方法及措施22七、安全文明监理的控制要点及目标值24-B?ll*柴楼站附属主体结构及防水监理实施细则一、工程项目慨况柴楼站B号出入口围护结构采用850600SMW工法桩，三轴搅拌机成型，搅拌桩内插700X30Omm型钢，隔一插一布置，集水坑处密插布置，成桩后的水泥土桩抗渗系数WIXIo(-7)cm/so水泥土28天无侧限
2、抗压强度qu281.0Mpa,横撑采用609钢管，壁厚为16mm,横撑水平间距为3.0m,标准段设置三道内支撑，始发井段采用三道内支撑+一道换撑，集水坑段采用四道内支撑，第一道钢支撑架设于桩顶C30冠梁上，冠梁规格为1200800mm,以下各道均搭设于145b双拼钢腰梁上。始发井、接收井、顶管靠背均采用1排800500旋喷桩+5排6850600三轴搅拌桩加固。始发井、接收井及靠背加固与B号出入口围护同期施工。基坑采用裙边+抽条加固形式为远期Z2线下穿预留条件，加固采用0850600三轴搅拌桩，加固至坑底3m。柴楼站B出入口平面图-BW基坑主要参数表序号内容指标1结构形式箱型结构2基坑长度57.
3、12m3基坑深度2.55m13.12m4基坑宽度10.45m13.45m柴楼站B出入口标准段断面图:二:OO50OrE 600-O O ooCD6C30fi*7506g 6g 6S8Poq1400Poq8000700；11300柴楼站B出入口顶管井段断面图11500,1074008X1650 400* 土第后*JSR下 1 n/1200X1200928 环 m400l 踪 后E *.H. THKL 2OOX12旗 C301MLEB8OO9911500H-BJll*主体结构尺寸表序号掏件截面尺寸（mm）磴强度标准段顶管井段1顶板800800C35P82底板900900C35P83侧墙700800
4、C35P84隔墙600/C355梁12001200800X1400、700120012001200C35P86顶管井回填/1350C307吊装孔封孔/800C40P8二、监理依据1,地下铁道工程施工质量验收标准GB/T50299-20182,建筑施工脚手架安全技术统一标准GB51210-20163,建筑结构荷载规范GB50009-20124、城市轨道交通地下工程建设风险管理规范GB50652-20115、混凝土结构工程施工规范GB50666-20116、混凝土结构设计规范GB5010-20102015版7、建设工程施工现场消防安全技术规范GB50720-20118、钢结构设计标准GB50017
5、-20179、木结构设计标准GB50005-201710、承插型盘扣式钢管支架构件JG/T503-201611、承插型盘扣式钢管支架品质管理规范CMRA/T01-201512、建筑施工承插型盘扣式钢管脚手架技术标准JGJ231-202113、建筑施工安全检查标准JGJ59-201114、建筑机械使用安全技术规程JGJ33-2012-B?ll*15、建筑施工模板安全技术规范JGJ162-200816、建筑施工临时支撑结构技术规范JGJ300-201317、施工现场临时用电安全技术规范JGJ46-200518、建筑工程模板支撑系统安全技术规程DB29-203-201019、天津市建设工程施工现场安
6、全管理规程DB29-113-201720、建筑施工安全技术统一规范GB50870-201321、建筑结构可靠性设计统一标准GB50068-201822、木结构工程施工质量验收规范GB50206-201223、混凝土模板用胶合板GB/T17656-201824、钢结构工程施工质量验收标准GB50205-202025、冷弯薄壁型钢结构技术规范GB50018-200226、钢管脚手架扣件GB15831-200627、危险性较大的分部分项工程安全管理规定中华人民共和国住房和城乡建设部令第37号28、住房和城乡建设部办公厅关于印发危险性较大的分部分项工程专项施工方案编制指南的通知（建办质202148号）
7、29、住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知，建办质（2018）31号30、津建发（2018）9号市建委关于印发天津市房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理办法的通知31、股份公司安全质量卡控红线（模架）32、天津地铁4号线北段工程土建2标实施性施工组织设计-B?ll*33、柴楼站B出入口主体结构施工设计图34、天津地铁4号线北段工程一柴楼站岩土工程详勘报告（2017-G-048-5）补勘报告（B出入口）35、四川铁科天津地铁4号线北段工程监理一标监理规划36、中铁（天津）轨道交通投资建设有限公司安全、质量、文明施工管理文件三、专业工
8、程特点柴楼站B出入口采用明挖逆作法施工，防水设计原则为以防为主、刚柔结合、多道设防、因地制宜、综合治理”，以结构自防水为根本，辅以附加防水层加强防水，并根据水文地质情况、施工方法、结构形式、防水标准和使用要求、技术经济指标综合确定有效、可靠、操作方便的防水方案。施工中应对防水校的施工进行控制，重点控制施工缝的防水施工质量，确保防水施工质量达到设计要求标准。结构主要构件的设计年限为100年，地下结构工程永久结构主要构件安全等级为一级，主体结构的最大计算裂缝宽度允许值应根据结构类型、使用要求、所处环境条件和防水措施等因素加以确定。-Bl*四、监理工作流程1、安全施工理工作流程-BJll*2、原材料
9、（构配件）验收监理工作流程-BJll*3、钢筋混凝土结构施工监理工作流程监理工作施工程序控制要点-BJll*4、防水施工质量监理工作流程监理工作施工程序控制要点五、监理工作的控制要点及目标（一）施工前期的质量控制1.资质审查审查分包单位的营业执照、企业资质等级证书、安全生产许可文件、类似工程业绩、专职管理人员和特种作业人员的资格证书。-B?ll*2、监督主体结构的安全技术交底认真监督施工单位对相关班组作业人员分工种、分工序进行主体结构及防水施工教育培训、安全交底及技术交底。检查技术交底内容是否完善，并督促是否有对施工班组进行交底，防止出现班组层交底不清的现象。3、严格审批施工方案仔细审查施工单
10、位的专项施工组织设计（施工方案），在确认满足施工要求后报总监批准实施。施工组织设计应根据施工单位自身人员、设备等实际情况编写，要注意细化、量化和可操作性。主要审查其材料、劳动力计划、工艺、工序安排、质量和安全保证措施是否有充分的考虑，以及支模架方案的专家审查情况。另外，为防止供电异常，需配备用发电机，这样即使是在主体结构施工过程中停电也能确保降水井的支撑运行，不会造成基坑安全质量事故。4、严格控制原材料质量施工单位拟用于本工程的材料，必须做好报验工作，监理人员是否同意材料在工程使用要明确审核意见。同时要对有复试要求的原材料（构配件）按规范要求进行见证取样送检，复试报告未给出合格结果前材料不得用
11、于本工程。（1）钢筋进场要求钢材标牌、质保书、报验资料必须一致，防水卷材质保书、报验资料必须一致。钢筋应按批进行检查、验收，且每批应由同一牌号、同一炉号、同一规格的钢筋组成，并经监理工程师见证取样送检，检测合格后方能使用；防水卷材进场经监理工程师见证取样送检，检测合格后方能使用。-B?ll*(2)查验电焊条的出厂合格证，其牌号应与钢筋的性能相适应。(3)混凝土原材料的质量直接影响主体结构混凝土的强度及安全性能。本工程采用商品混凝土：开始使用前应到商品混凝土厂对拟使用于本工程的原材料抽样送检，并做好砂、石的样品留置对比，做好混凝土配合比设计。过程中，不定期对原材料进行抽检。严格按照已审批的并经委
12、外试验合格混凝土配合比设计进行拌料施工。(4)对所有进场的施工用材料应按规范要求见证取样并送有资质的检测单位。(5)核检测单位出具的试验报告和混凝土配合比通知单的有效性和可行性。5、机械设备报验工作施工单位选用的机械设备是否合理，是保证施工能否顺利的重要环节。监理人员要根据工艺要求严格审核查验施工单位报验进场的机械必须与现场施工工艺等要求相适应，并应检查机械的运转性能是否良好，不符合工艺要求，可能影响工程质量和工期及造成安全隐患的设备不得进场，防止因机械故障而造成质量、安全事故以及延缓进度的影响。(二)防水施工的质量控制1、严禁施工单位在雨、雪天气和五级风以上的天气条件下进行施工作业。2、应确
