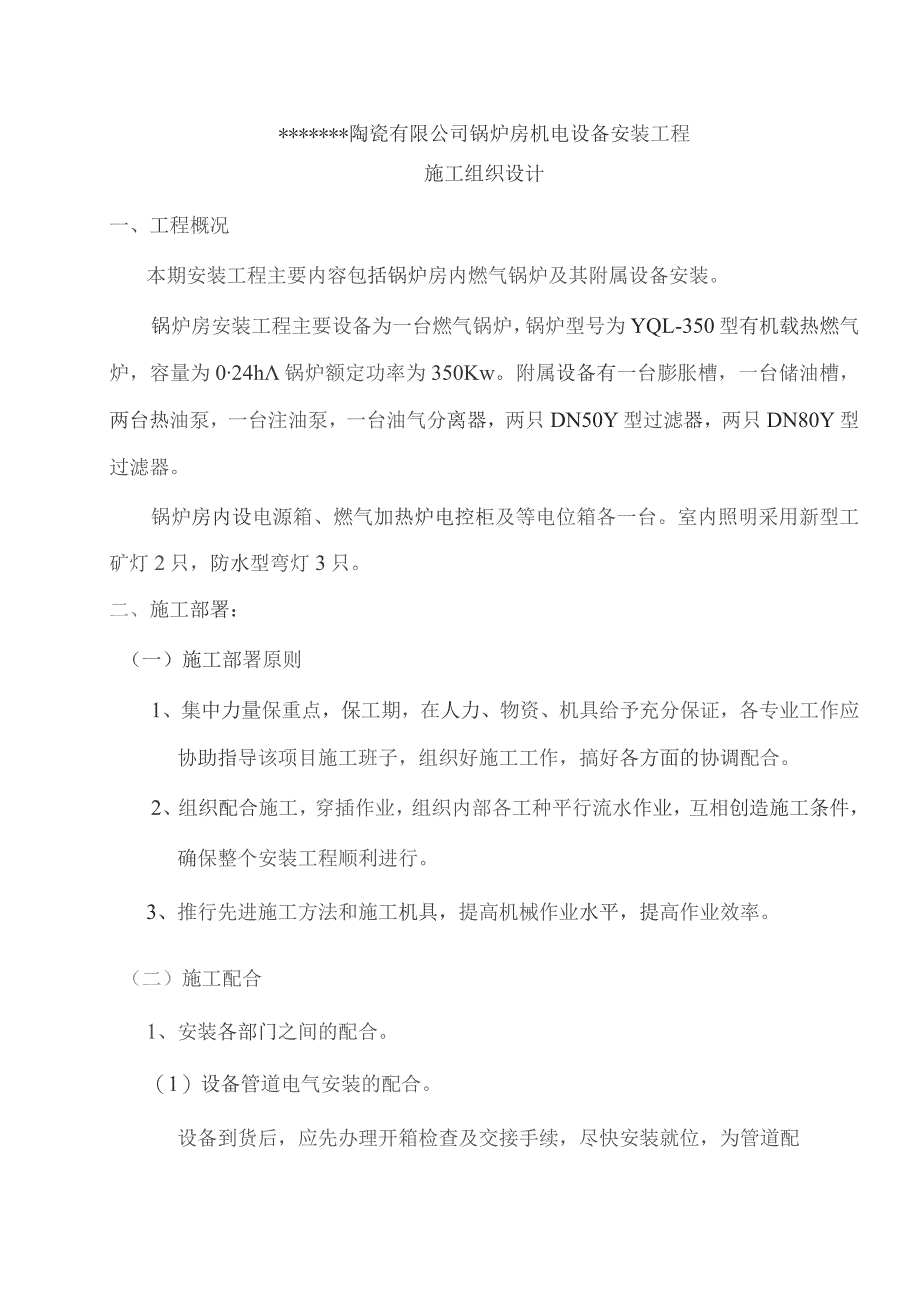

1、*陶瓷有限公司锅炉房机电设备安装工程施工组织设计一、工程概况本期安装工程主要内容包括锅炉房内燃气锅炉及其附属设备安装。锅炉房安装工程主要设备为一台燃气锅炉，锅炉型号为YQL-350型有机载热燃气炉，容量为024h锅炉额定功率为350Kw。附属设备有一台膨胀槽，一台储油槽，两台热油泵，一台注油泵，一台油气分离器，两只DN50Y型过滤器，两只DN80Y型过滤器。锅炉房内设电源箱、燃气加热炉电控柜及等电位箱各一台。室内照明采用新型工矿灯2只，防水型弯灯3只。二、施工部署：（一）施工部署原则1、集中力量保重点，保工期，在人力、物资、机具给予充分保证，各专业工作应协助指导该项目施工班子，组织好施工工作，

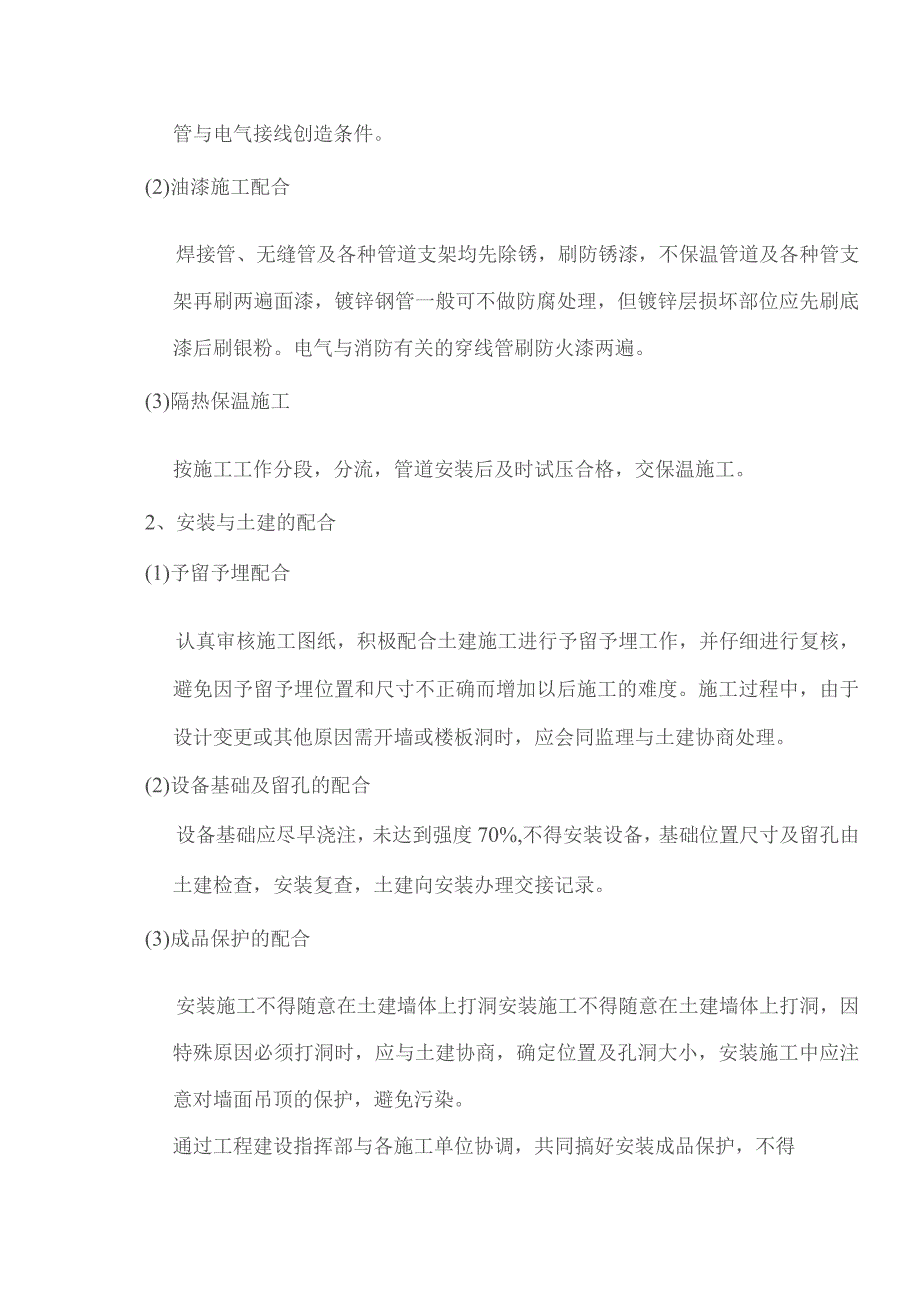

2、搞好各方面的协调配合。2、组织配合施工，穿插作业，组织内部各工种平行流水作业，互相创造施工条件，确保整个安装工程顺利进行。3、推行先进施工方法和施工机具，提高机械作业水平，提高作业效率。（二）施工配合1、安装各部门之间的配合。（1）设备管道电气安装的配合。设备到货后，应先办理开箱检查及交接手续，尽快安装就位，为管道配管与电气接线创造条件。(2)油漆施工配合焊接管、无缝管及各种管道支架均先除锈，刷防锈漆，不保温管道及各种管支架再刷两遍面漆，镀锌钢管一般可不做防腐处理，但镀锌层损坏部位应先刷底漆后刷银粉。电气与消防有关的穿线管刷防火漆两遍。(3)隔热保温施工按施工工作分段，分流，管道安装后及时试压

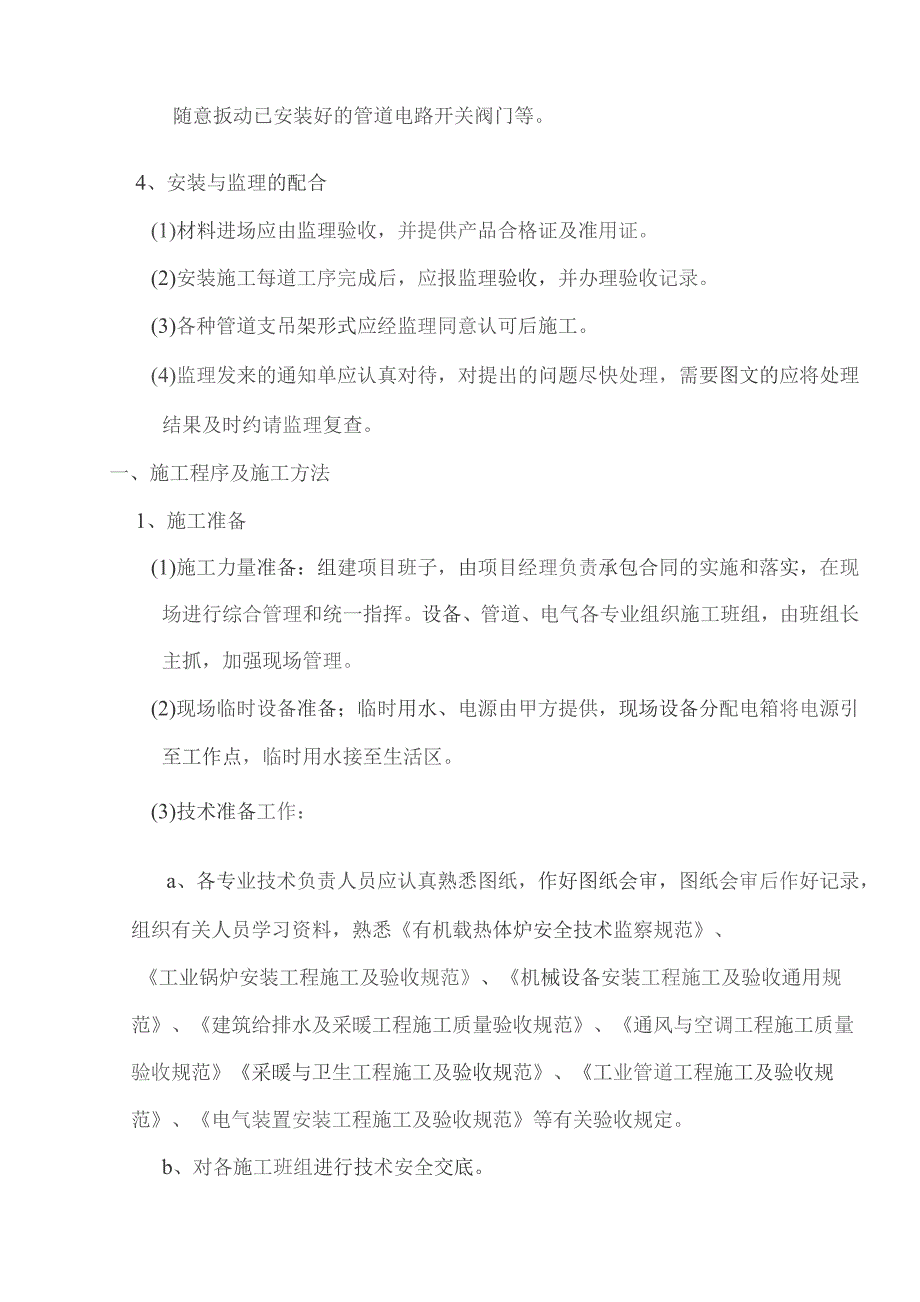

3、合格，交保温施工。2、安装与土建的配合(1)予留予埋配合认真审核施工图纸，积极配合土建施工进行予留予埋工作，并仔细进行复核，避免因予留予埋位置和尺寸不正确而增加以后施工的难度。施工过程中，由于设计变更或其他原因需开墙或楼板洞时，应会同监理与土建协商处理。(2)设备基础及留孔的配合设备基础应尽早浇注，未达到强度70%,不得安装设备，基础位置尺寸及留孔由土建检查，安装复查，土建向安装办理交接记录。(3)成品保护的配合安装施工不得随意在土建墙体上打洞安装施工不得随意在土建墙体上打洞，因特殊原因必须打洞时，应与土建协商，确定位置及孔洞大小，安装施工中应注意对墙面吊顶的保护，避免污染。通过工程建设指挥部
4、与各施工单位协调，共同搞好安装成品保护，不得随意扳动已安装好的管道电路开关阀门等。4、安装与监理的配合(1)材料进场应由监理验收，并提供产品合格证及准用证。(2)安装施工每道工序完成后，应报监理验收，并办理验收记录。(3)各种管道支吊架形式应经监理同意认可后施工。(4)监理发来的通知单应认真对待，对提出的问题尽快处理，需要图文的应将处理结果及时约请监理复查。一、施工程序及施工方法1、施工准备(1)施工力量准备：组建项目班子，由项目经理负责承包合同的实施和落实，在现场进行综合管理和统一指挥。设备、管道、电气各专业组织施工班组，由班组长主抓，加强现场管理。(2)现场临时设备准备；临时用水、电源由甲
5、方提供，现场设备分配电箱将电源引至工作点，临时用水接至生活区。(3)技术准备工作：a、各专业技术负责人员应认真熟悉图纸，作好图纸会审，图纸会审后作好记录，组织有关人员学习资料，熟悉有机载热体炉安全技术监察规范、工业锅炉安装工程施工及验收规范、机械设备安装工程施工及验收通用规范、建筑给排水及采暖工程施工质量验收规范、通风与空调工程施工质量验收规范采暖与卫生工程施工及验收规范、工业管道工程施工及验收规范、电气装置安装工程施工及验收规范等有关验收规定。b、对各施工班组进行技术安全交底。c、准备各种技术资料表格。2、工艺设备安装施工总工序(1)指定岗位责任制，编制施工组织计划，向各专业人员进行技术安全
6、交底。(2)材料组织采购及进场，建立健全的材料采购、验收、保管制度，杜绝不合格的材料进场。(3)作好设备基础验收，管沟、电缆沟、管道支(吊、托)架放线，管段零件位置预测绘制加工图等工作。(4)施工各工序进行质量跟踪检查及专业质量平定，以保证工程的整体质量。3、锅炉房的安装(1)施工前的准备工作A、技术准备：组织有关人员学习资料，熟悉热水锅炉安全技术监察规程的有关规定，熟悉锅炉图纸和技术文件，了解和掌握安装起重运行等操作事项。B、确定安装地点：锅炉在安装时运输通畅，锅炉房的布置符合有机载热炉安全技术监察规程和锅炉设计规范的规定，光线充足，通风良好，锅炉燃气系统布置应符合国家有关防火规范。C、设备
7、基础验收：设备的几何尺寸是否与设计的基础尺寸相符，标高与设计标高是否一致。D、设备验收；根据锅炉出厂清单及锅炉图纸对锅炉的零部件进行清点验收、复核设备的完整性，检查锅炉大件在运输中是否有损坏变形等情况，如有及时修复。(2)安装要求；A、锅炉大件的安装锅炉大件在移动时可在底座两槽钢下放置870根加厚无缝钢管慢慢拉动，让锅炉大件在滚动的管子上缓缓移动，钢丝绳只能安放在底座槽钢两端的拖拉孔上，不可损坏锅炉大件的任何部分，将锅炉大件就位后，前后、左右应保持水平，否则应将低的一侧用垫铁垫高。B、热载体管道、阀门、仪表及附件的安装a、参照图纸进行安装，根据设计图纸设备安装到位，接通电源试运转。b、安全阀应
8、在水压试验后安装，安全阀应装泄水管，其上不允许装阀门。c、安装压力表是，应在压力表上画出红线，以示锅炉最高许可压力。&供气管的安装燃烧机本身的管路已接好，留有进油和回油两个燃油软管接口，只需将油箱相应的油管接上即可，在油管路安装完毕后，进行气体吹除，清扫污物。D、烟道安装本工程烟风道是采用5mm钢板加工制作完成，烟囱安装时，法兰间垫石棉绳。E、水压试验设备、管道安装完毕后，应按设计规定对系统进行强度、严密性试验，以检查系统及各连接部位的工程质量，试验项目一般按下表的规定进行。工作介质性质设计压力(Kgcm2)强度试验严密性试验其他试验液压气压一般(0作任选真空度0充水)0作任选有毒任意作作作剧
9、毒及甲、乙类火灾危险100作作作泄漏量)100作作作5、电气安装工程(1)施工顺序及原则施工准备工作一予埋、予留一配管、配线一控制装置安装一照明器具安装一室外输送线路一单体调试f送电运行验收。(2)主要施工方法及工艺要求为保证施工进度及质量，选择责任心强的技术人员进行予埋、予留工作，电气工程施工必须按照GBJ282-28标准。电气调试是检验安装质量，保证安全运行的关键工作，该项工作由公司电工组承担，编制调试大纲及计划是作好调试的关键，调试大纲除由安装技术负责人审查、审批。四、施工技术措施(1)配线工程配线工程所需的予留孔、予埋件的位置和尺寸应符合设计要求，予埋件应埋设牢固。埋入建筑物或构筑物内
10、的电线管离其表面距离不应小于15mm。在砖墙内剔槽敷设时，必须用强度不低于100#的水泥沙浆抹面保护。配电线路应离开烟道不小于20cm,以避免导线受热，小于20Cm时,必须有隔热措施。配线工程所使用的线管与箱盒的材质均使用配套的制品，当电气器具有特殊要求时，其专用的箱盒也可不配套使用。(2)金属配管明配钢管管径在DN70及以下均采用丝扣连接，不得采用套管连接。暗配钢管采用套管连接时，套管长度应为管子外径的153倍，管口应对准套管中心，并焊接严密，可不做跨接地线，薄壁钢管(5W2.OOmm)严禁套管焊接。在TN-S、TN-C-S系统中，金属管与塑料管、金属箱盒与塑料箱盒混合使用时，金属管和金属盒
11、箱必须与保护地线可靠电气连接，为了不破坏箱盒饰面，保证其美观，应将保护地线连接在箱、盒的专用接地螺丝上，保护线截面应符合设计要求。暗敷设在钢筋结构中的金属线管，严禁线管与钢筋主筋焊接固定。引至室外或潮湿场所的配管应加防水弯头或做防水弯。暗装于墙体等部位的箱盒，必须随工程进度予埋或予留孔洞，严格控制各种箱盒的坐标位置，箱盒口与墙体、梁、柱、顶棚等饰面应平齐，为使面板器具固定、平正，凡缩进装饰面20mm以上的箱盒必须加套管处理。(3)开关、插座安装开关a、开关、插座的安装坐标应符合设计要求。开关插座不得安装在门、管道、散热器后及距煤气管道、煤气表等影响安全和使用的位置。b、安装在柱子、墙垛上的开关
12、、插座应居中安装。开关的位置应与灯位相对立，开关必须断开相线，同一单位工程中其跷板开关的开启方向均一致。接线a、与开关、插座连接的导线，当孔径允许压双线时应在其圆孔接线端子内折回头压接。b、为保证线路安全可靠，在配电回路中心各种导线连接均不得在开关、插座的接线端子处以套压接线方式连接其他支路。c、为保证使用安全，民用插座的PE线应单独敷设，其截面宜选用与相线同截面。同绝缘等级的铜芯导线，PE保护线必须直接从配电箱（柜）的接地接入，不得利用钢管、金属箱盒外壳引入。（4）照明器具安装安装在易燃结构、装饰部位及木器具上的照明灯具，其灯具周围应采取防火隔热措施。固定灯具的木台应涂刷油漆，固定牢固，在保
13、证灯具底座不漏光及维修不损坏吊顶的情况下，为安装效果美观，20Cm以上的灯具吸顶安装时可不加圆木台。吊杆、吊链灯具的安装，其吊杆或吊链应垂直，灯头接线应在灯具上，同一单位工程中吊线长度应一致。金属灯具的接地：安装高度低于2.4米的灯具金属外壳必须连接保护地线。保护地线应与灯具的专用接地螺丝可靠或压接在灯具不可拆卸的螺丝上，保护地线截面应根据灯具的相线截面选择，其最小保护线截面应使用不小于15mm2铜芯绝缘线。（6）低压配电箱安装接线照明总配电箱（盘）板应设置N线及PE线端子板（排），各照明支路N线及PE线应经端子板（排）配出。层箱及户箱盘不宜设PE线应经端子板（排），各用电器具PE线支线与PE
14、线干线采用直接连接，PE线应采用专门的导线。箱柜安装a、安装在砖混结构中的各类暗配电箱，当箱体宽度大于30mm时，箱体顶部应做钢筋垛过梁，不得将配电箱安装在梁支座底部，以免影响结构安全，同一建筑物内同类箱体的安装高度一致。b、低压配电间安装的低压成套配电设备的型钢基础固定点间距不应大于1米，基础型钢固定后其底下部应埋入地面内，顶部宜高出地面面层10-4Omm,且应接地可靠，柜（盘）不得用电、气焊开孔，不准与底座型钢焊死。c、配电箱（盘）、柜内电器部件齐全，固定牢固，配线正确整齐，并绑扎成几束，盘面引进的导线应留有适当余量，以便于检修。d、导线的压接：导线压头应牢固可靠，不损伤线芯，多股导线应加
