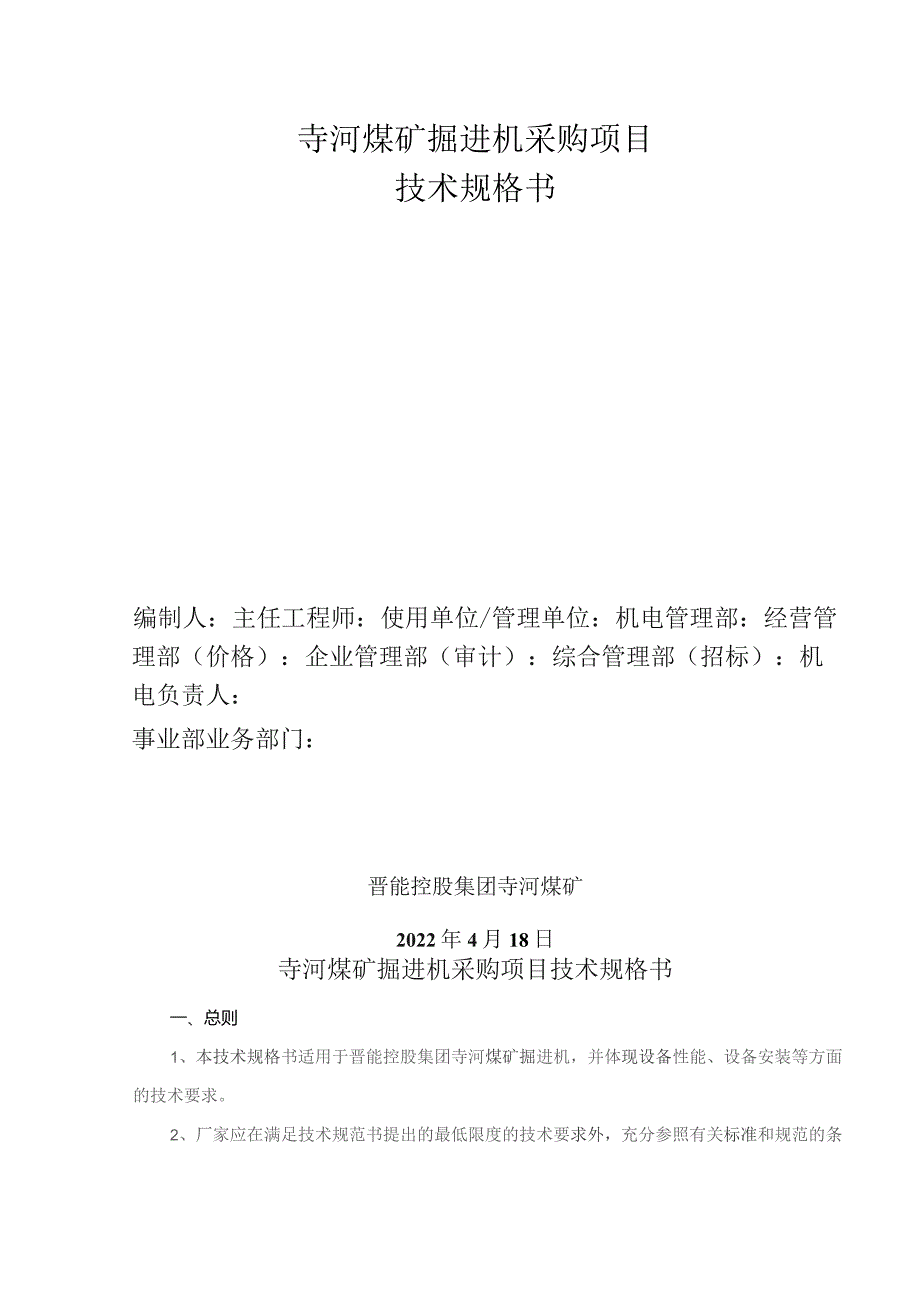

1、寺河煤矿掘进机采购项目技术规格书编制人：主任工程师：使用单位/管理单位：机电管理部：经营管理部（价格）：企业管理部（审计）：综合管理部（招标）：机电负责人：事业部业务部门：晋能控股集团寺河煤矿2022年4月18日寺河煤矿掘进机采购项目技术规格书一、总则1、本技术规格书适用于晋能控股集团寺河煤矿掘进机，并体现设备性能、设备安装等方面的技术要求。2、厂家应在满足技术规范书提出的最低限度的技术要求外，充分参照有关标准和规范的条文，提供符合技术规范书和所列标准要求的高质量产品及其相应服务，若厂家使用的标准与技术规范书执行的标准有矛盾时，厂家保证按较高标准执行。3,签订合同后，因相关标准和规程发生变化，

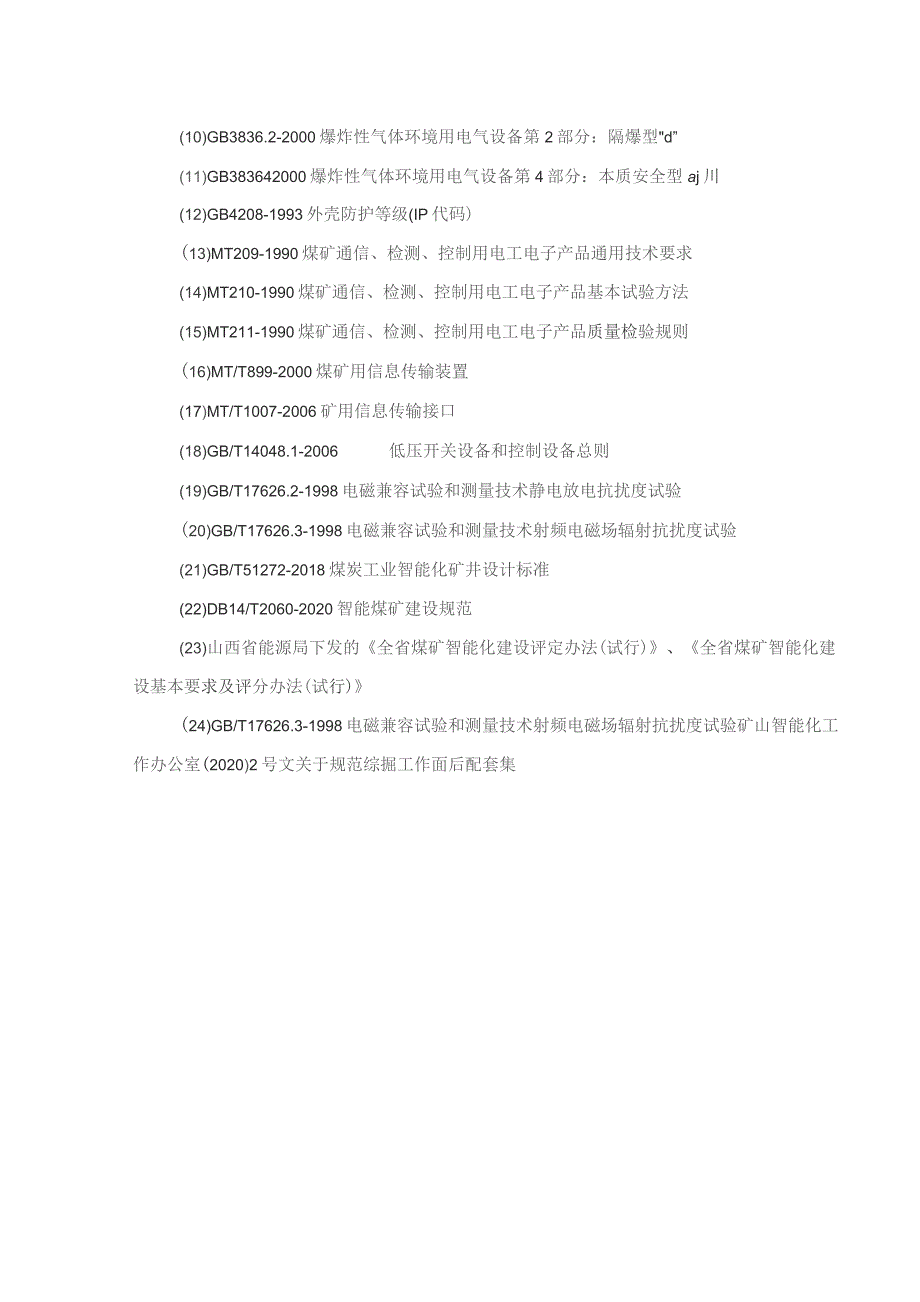

2、业主有权以书面形式提出补充要求，具体项目由供需双方共同商定。二、改造原因及范围；寺河矿现有掘进机故障率高，老化严重，不适合寺河矿沿顶留底掘进需求，不能满足智能化掘进工作面建设需求，需补充1台EBZ200智能化掘进机。三、设备需求清单序号设备名称型号及规格数量设备详细描述备注1掘进机EBZ2001含智能化功能的掘进机(含二运转载机、机载式临时支护)四、技术方案1、产品执行标准产品质量需满足技术规范书提出的最低限度的技术要求外，充分参照有关标准和规范的条文，提供符合技术规范书和所列标准要求的高质量产品及其相应服务，若厂家使用的标准与技术规范书执行的标准有矛盾时，厂家保证按较高标准执行。满足以下现行
3、标准：(1)GB3836.1-2010爆炸性环境第1部分设备通用要求。(2)MT/T238.2-2008悬臂式掘进机第2部分：型式与参数(3)MT238.3-2008悬臂式掘进机第3部分：通用技术条件(4)MT/T238.4-2008悬臂式掘进机第4部分：工业性试验规范(5)GB/T4046电气设备安全设计导则(6)MT238-1991悬臂式掘进机通用技术条件(7)GB/T51272-2018煤炭工业智能化矿井设计标准(8)GB14784-2013带式输送机安全规范;(9)GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求(10)GB3836.2-2000爆炸性气体环境用电气
4、设备第2部分：隔爆型d”(11)GB383642000爆炸性气体环境用电气设备第4部分：本质安全型aj川(12)GB4208-1993外壳防护等级(IP代码)(13)MT209-1990煤矿通信、检测、控制用电工电子产品通用技术要求(14)MT210-1990煤矿通信、检测、控制用电工电子产品基本试验方法(15)MT211-1990煤矿通信、检测、控制用电工电子产品质量检验规则(16)MT/T899-2000煤矿用信息传输装置(17)MT/T1007-2006矿用信息传输接口(18)GB/T14048.1-2006低压开关设备和控制设备总则(19)GB/T17626.2-1998电磁兼容试验和
5、测量技术静电放电抗扰度试验(20)GB/T17626.3-1998电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(21)GB/T51272-2018煤炭工业智能化矿井设计标准(22)DB14/T2060-2020智能煤矿建设规范(23)山西省能源局下发的全省煤矿智能化建设评定办法(试行)、全省煤矿智能化建设基本要求及评分办法(试行)(24)GB/T17626.3-1998电磁兼容试验和测量技术射频电磁场辐射抗扰度试验矿山智能化工作办公室(2020)2号文关于规范综掘工作面后配套集控系统建设的通知(25)最新版煤矿安全规程2、主要技术参数及技术要求(一)掘进机项目参数项目参数定位截割高(m)三3
6、.54.5外形尺寸长(m)10.6定位截割宽(m)5.0-5.5宽(E)1.铲板宽:2.82.履带两侧宽22.723.机身22.55爬坡能力R16高(m)机身高:21.80m,截割头水平放置最高点2.23m可经济截割岩石单向抗压强度80由OMPa截割头转速/伸缩量423rmin550mm掘进机适合巷道性质煤巷、半煤巷掘进供电电压1140V卧底深度400mm油泵电机功率IlOkW截割电机截割电机功率2004IOkW双速冷却方式风冷冷却方式水冷绝缘等级H级绝缘等级H级额定输出功率325kW(包含二运)甲烷传感型式本质安全型内外喷雾内22MPa/外24MPa测量范围(04.00)%CH4供水量90L
7、min装载形式五齿星轮灭尘形式内、外喷雾运输机形式双边链刮板式机身地隙170mm运输机链速260m/min履带宽度500mm行走速度07mmin二联液压泵14145ml/r星轮转速33rpm对地压强N0.14MPa装载能力22Om孙油箱容积600L(二)DZQ800/ll皮带转载机参数输送量3OOth输送长度16m输送带速度1.6ms最大搭接长度12m输送带带宽800mm托辑直径隔爆型电滚筒4)89mm型号YDB15-1.6-500800电动机功率15kW电压660/1140V；滚筒直径（三）临时支护500mm初撑力20kN支护面积6m适用巷道尺寸巷道净高3.8m-4.2m,巷道净宽5.0m-
8、5.5m适用宽度3-6m支护超出截割头的距离为100Omm3、技术方案（含使用环境等要求）（1）使用环境海拔不超过2000m；环境空气温度Oc+40C（煤矿井下不超过40C）；空气相对湿度不大于98%（在+25C时，煤矿井下）；含有甲烷和煤尘爆炸危险的煤矿井下工作环境；（2）寺河矿现有掘进机故障率高，老化严重，不适合寺河矿沿顶留底掘进需求，不能满足智能化掘进工作面建设需求，需补充1台EBZ200智能化掘进机。4、功能性描述（一）掘进机、二运架（1）截割头应具有可伸缩性，能够配备镐形截齿，适应不同的截割对象。（2）掘进机应配置内外喷雾，内喷雾装置的使用水压不得小于2MPa,内喷雾的管路耐压力必须
9、大于4MPa;外喷雾装置的使用水压不得小于4MPa,外喷雾的管路耐压力必须大于8MPai内外喷雾装置必须带减压阀，机组必须配备机载液压喷雾泵，喷雾泵的额定压力不小于8MPa（可调），流量与掘进机必须匹配，满足井下需求。掘进机液压系统和内外喷雾系统的管件、阀组等应布置合理可靠。行走部制动装置要可靠，各主要零部件要安装起吊环，以利于安装拆卸。（3）掘进机上要带有机载甲烷断电仪及开机、退机、前语音预警装置，司机操作台加装防护装置。机组各种操作手柄或按钮要有防止误操作护罩。（4）掘进机照明灯应布置3盏，即：机组前部2盏，尾部1盏。均采用LED照明灯。掘进机各种保护齐全、可靠，电气控制系统采用模块化器件
10、，选用PLC控制，能显示主要工作参数和故障。电控箱装有专用工具开、闭的闭锁装置。（5）在掘进机的非操作侧、后部装有能紧急停止掘进机运转的急停按钮。掘进机应配有随机电缆防拔脱装置。掘进机应采用履带行走方式，行走机构和装运机构均能正、反向转动，装载机构采用三星轮。掘进机刮板运输机配套涨紧装置。掘进机控制回路必须有电气联锁。即：只有当油泵电机启动后，截割电机、二运电机才能启动，油泵电机停止运行，运行中的截割电机、二运电机也随之停止。（6）各部位连接销轴要易于拆卸和加注润滑脂（7）二运转载机满足以下要求：1）电磁滚筒型号：YDB15-1.6-400X800；带宽800mm；功率15KW；电压：1140
11、/660V,必须保证转载机可接至机组电控箱内，机组操控台可进行独立控制。2）转载机按8节配置（包括机头和机尾架）。3）转载机的行走装置要能与寺河矿1米皮带机和SGW-40T刮板输送机配套使用。所提供的转载机小板凳和机头连处必须使用轴承，保证转载机机头转动灵活。4）转载机机架采用框架结构，以减轻转载机的重量，连接部位（连接板、销子和连接耳朵）必须进行加强，避免使用过程中出现断裂。除机头机尾滚筒附件托辎架外，其他上托架槽角235。5）掘进机配套的机载可摆式转载机为电滚筒驱动，电源取自机组电控箱，机组操控台可进行独立控制。转载机左右摆动角度达到45,升降0.4m,转载机电滚筒功率为15kw,皮带转载
12、机采用加强型框架，确保其可靠耐用，以防止转载机在摆动时碰坏，在皮带两侧增加挡煤板，防止落煤。同时在转载机两侧预留电缆、管线槽钩，确保电缆、管线吊挂整齐，预留的槽钩吊挂装置应美观。（二）掘进机智能化控制系统（系统应具备功能）系统应包括掘进机工况监控和故障诊断系统、人员防入侵系统、工作面数据远程传输系统、掘进机远程控制系统、断面截割成形控制系统、惯性导航系统和智能化软件系统七部分组成。系统应采用“无线+有线”的组合方式实现数据的远程传输，应具有掘进机整机工况参数监控、故障诊断和关键部件寿命预测、工作面视频远程重现、工作面人员安全管控、掘进机机身与侧帮接近预警、悬臂与铲板防碰撞预警、截割超欠挖预警以
13、及机身坐标系下截割头位姿检测、自主导航、边界标定、自动截割、远程集控等功能。配备井下远程集控中心实现远程人机智能交互。在地面调度中心根据矿上现有风格，配置高性能计算机、显示器，操作面板设备实现地面的远程集控功能。应具有整机就地控制、视距遥控、井下任意距离超视距遥控和地面控制四种控制方式，每种方式独立操作，相互闭锁，一键停机。系统预留RS485、CAN、Wifi、4G、以太网电口/光口等通讯接口。掘进机应配有无线遥控器，每台机组配备的遥控器数量不得少于3台，每台遥控器配6块电池、2个充电器，满足矿方井下生产需要。通过集控中心嵌入式操作面板可实现远程控制，本机手动控制、视距无线遥控操作（250米）
14、、井下任意距离超视距遥控操作（21000米）和地面调度室四种控制方式均可对掘进机进行独立控制并相互闭锁，且能够实现一键紧急停机。掘进机各种动作功能如截割升降、截割回转、铲板升降、油泵电机启停、截割电机启停、行走、后支撑升降、一运启停等，可采用网络组网方式，保证远程遥控操作时设备数据传输稳定，安全可靠。定位截割时悬臂牵引速度可根据负载趋势变化自适应调整。定位截割时，一运、二运和矿上胶带机（需开放接口）可实现联锁启停控制。五、实施计划及要求:1、新设备购买合同签订后90天内供货。2、供货方使用汽运或其他方式运输至寺河矿设备库。六、交付及验收要求：1、供方所提供的产品必须符合煤矿安全规程相关要求，使
