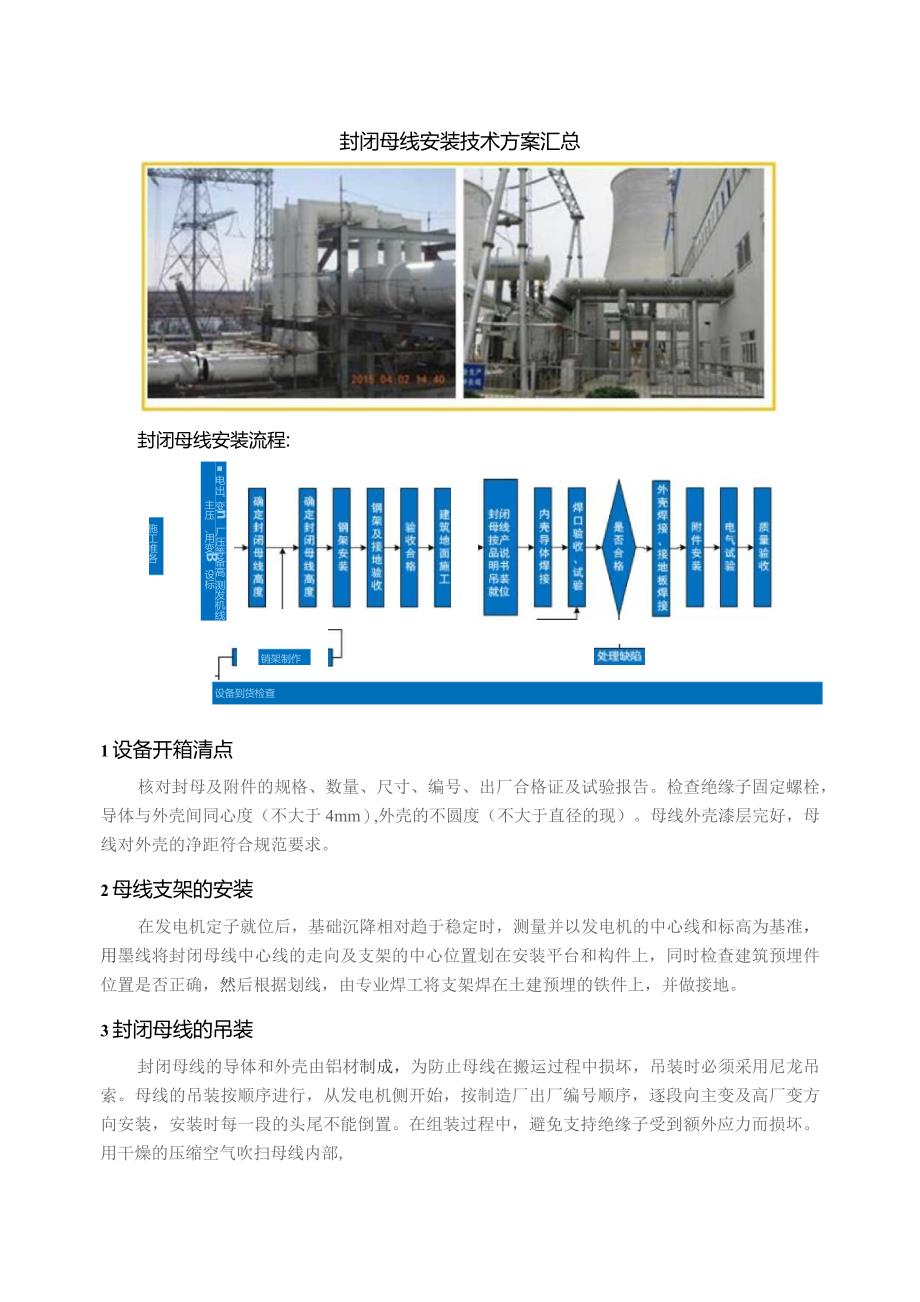

封闭母线安装技术方案汇总.docx_第1页
第1页 / 共5页

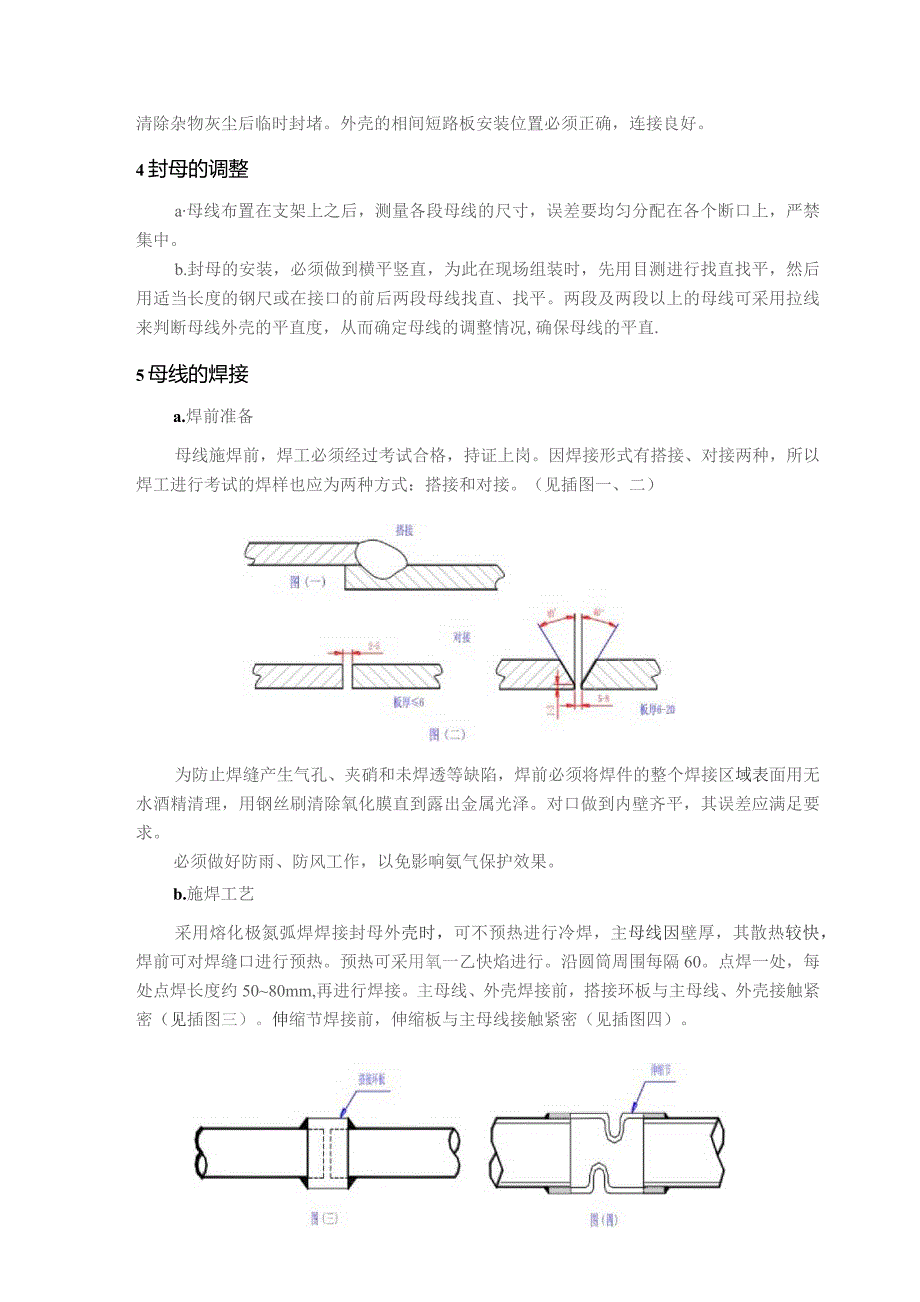

封闭母线安装技术方案汇总.docx_第2页
第2页 / 共5页

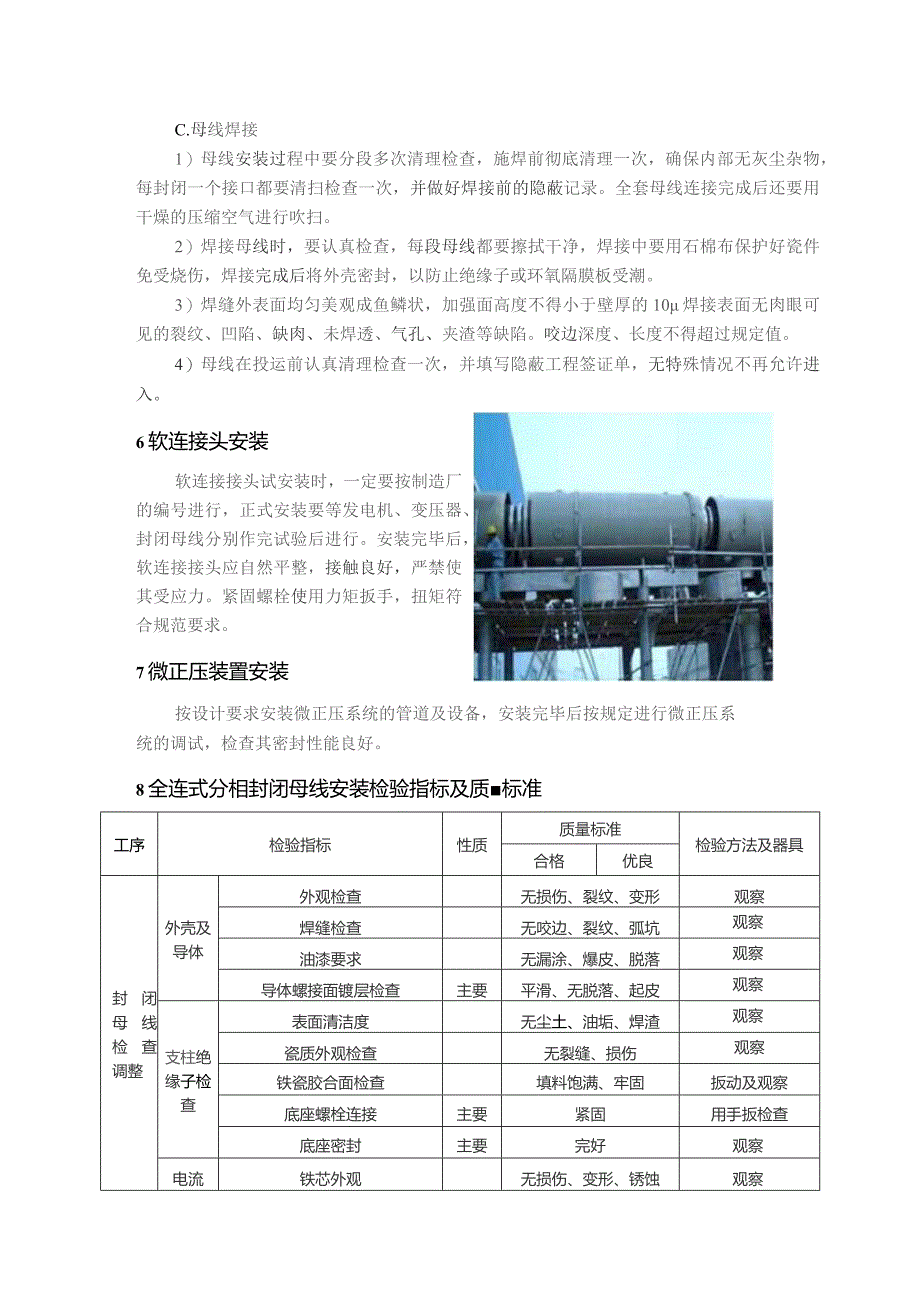

封闭母线安装技术方案汇总.docx_第3页
第3页 / 共5页
封闭母线安装技术方案汇总.docx_第4页
第4页 / 共5页
封闭母线安装技术方案汇总.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《封闭母线安装技术方案汇总.docx》由会员分享,可在线阅读,更多相关《封闭母线安装技术方案汇总.docx(5页珍藏版)》请在第壹文秘上搜索。

1、封闭母线安装技术方案汇总封闭母线安装流程:施工准各电出 变n厂压等备高 测发机线主压 、用变B设标销架制作设备到货检查1设备开箱清点核对封母及附件的规格、数量、尺寸、编号、出厂合格证及试验报告。检查绝缘子固定螺栓,导体与外壳间同心度(不大于4mm),外壳的不圆度(不大于直径的现)。母线外壳漆层完好,母线对外壳的净距符合规范要求。2母线支架的安装在发电机定子就位后,基础沉降相对趋于稳定时,测量并以发电机的中心线和标高为基准,用墨线将封闭母线中心线的走向及支架的中心位置划在安装平台和构件上,同时检查建筑预埋件位置是否正确,然后根据划线,由专业焊工将支架焊在土建预埋的铁件上,并做接地。3封闭母线的吊

2、装封闭母线的导体和外壳由铝材制成,为防止母线在搬运过程中损坏,吊装时必须采用尼龙吊索。母线的吊装按顺序进行,从发电机侧开始,按制造厂出厂编号顺序,逐段向主变及高厂变方向安装,安装时每一段的头尾不能倒置。在组装过程中,避免支持绝缘子受到额外应力而损坏。用干燥的压缩空气吹扫母线内部,清除杂物灰尘后临时封堵。外壳的相间短路板安装位置必须正确,连接良好。4封母的调整a母线布置在支架上之后,测量各段母线的尺寸,误差要均匀分配在各个断口上,严禁集中。b.封母的安装,必须做到横平竖直,为此在现场组装时,先用目测进行找直找平,然后用适当长度的钢尺或在接口的前后两段母线找直、找平。两段及两段以上的母线可采用拉线

3、来判断母线外壳的平直度,从而确定母线的调整情况,确保母线的平直.5母线的焊接a.焊前准备母线施焊前,焊工必须经过考试合格,持证上岗。因焊接形式有搭接、对接两种,所以焊工进行考试的焊样也应为两种方式:搭接和对接。(见插图一、二)为防止焊缝产生气孔、夹硝和未焊透等缺陷,焊前必须将焊件的整个焊接区域表面用无水酒精清理,用钢丝刷清除氧化膜直到露出金属光泽。对口做到内壁齐平,其误差应满足要求。必须做好防雨、防风工作,以免影响氨气保护效果。b.施焊工艺采用熔化极氮弧焊焊接封母外壳时,可不预热进行冷焊,主母线因壁厚,其散热较快,焊前可对焊缝口进行预热。预热可采用氧一乙快焰进行。沿圆筒周围每隔60。点焊一处,

4、每处点焊长度约5080mm,再进行焊接。主母线、外壳焊接前,搭接环板与主母线、外壳接触紧密(见插图三)。伸缩节焊接前,伸缩板与主母线接触紧密(见插图四)。C.母线焊接1)母线安装过程中要分段多次清理检查,施焊前彻底清理一次,确保内部无灰尘杂物,每封闭一个接口都要清扫检查一次,并做好焊接前的隐蔽记录。全套母线连接完成后还要用干燥的压缩空气进行吹扫。2)焊接母线时,要认真检查,每段母线都要擦拭干净,焊接中要用石棉布保护好瓷件免受烧伤,焊接完成后将外壳密封,以防止绝缘子或环氧隔膜板受潮。3)焊缝外表面均匀美观成鱼鳞状,加强面高度不得小于壁厚的10焊接表面无肉眼可见的裂纹、凹陷、缺肉、未焊透、气孔、夹

5、渣等缺陷。咬边深度、长度不得超过规定值。4)母线在投运前认真清理检查一次,并填写隐蔽工程签证单,无特殊情况不再允许进入。6软连接头安装软连接接头试安装时,一定要按制造厂的编号进行,正式安装要等发电机、变压器、封闭母线分别作完试验后进行。安装完毕后,软连接接头应自然平整,接触良好,严禁使其受应力。紧固螺栓使用力矩扳手,扭矩符合规范要求。7微正压装置安装按设计要求安装微正压系统的管道及设备,安装完毕后按规定进行微正压系统的调试,检查其密封性能良好。8全连式分相封闭母线安装检验指标及质标准工序检验指标性质质量标准检验方法及器具合格优良封闭母线检查调整外壳及导体外观检查无损伤、裂纹、变形观察焊缝检查无

6、咬边、裂纹、弧坑观察油漆要求无漏涂、爆皮、脱落观察导体螺接面镀层检查主要平滑、无脱落、起皮观察支柱绝缘子检查表面清洁度无尘土、油垢、焊渣观察瓷质外观检查无裂缝、损伤观察铁瓷胶合面检查填料饱满、牢固扳动及观察底座螺栓连接主要紧固用手扳检查底座密封主要完好观察电流铁芯外观无损伤、变形、锈蚀观察互感器检查线圈表面绝缘检查完整、无损伤观察一、二次间绝缘检查主要完好、无损伤观察二次引出线连接主要正确、牢固扳动和观察检查备用线圈连接主要短接并接地观察检查封闭母线安装导体与外壳不同心度允许值5mm用尺或深度尺检查断口组装间隙分布均句观察对口中心偏差Imm0.5mm直尺靠测外壳组焊后的弯折度主要拉线测量检查相

7、间中心线偏差5mm用尺检查三相母线标高偏差Imm0.5mm用U形管或拉线检查外壳绝缘衬垫检查主要齐全、符合厂家要求观察检查外壳接地部位主要符合设计要求观察导体螺接接触面紧力主要符合规范)母线篇规定用力矩扳手检查导体螺接接触面严密度主要塞尺塞入深度06mm用O.05mmXIOmm塞尺检查导体伸缩节外观主要无局部断裂观察导体伸缩节对地距离主要180mm用尺检查螺接接触面保护油层主要适量.均匀触摸检查外壳伸缩节密封主要良好观察外壳伸缩节两端导通连接良好、牢固观察绝缘衬垫对地绝缘电阻IMC用250OV兆欧表检查短路板接地线要求主要符合接地装置”规定导体及外壳焊接焊接方式主要氮弧焊焊料材料主要与母线材料相同外观检查主要无裂纹、气孔夹渣目测或放大镜检查焊缝其它质量要求主要符合验标焊接篇规定整体油漆焊接后整体油漆均匀、完整观察相色标志齐全、清晰观察密封试验试验部位户外伸缩节、绝缘子底座、手孔试验方法淋水注水量(垂直方向)3mmmin密封检查主要无浸漏10分钟后观察
