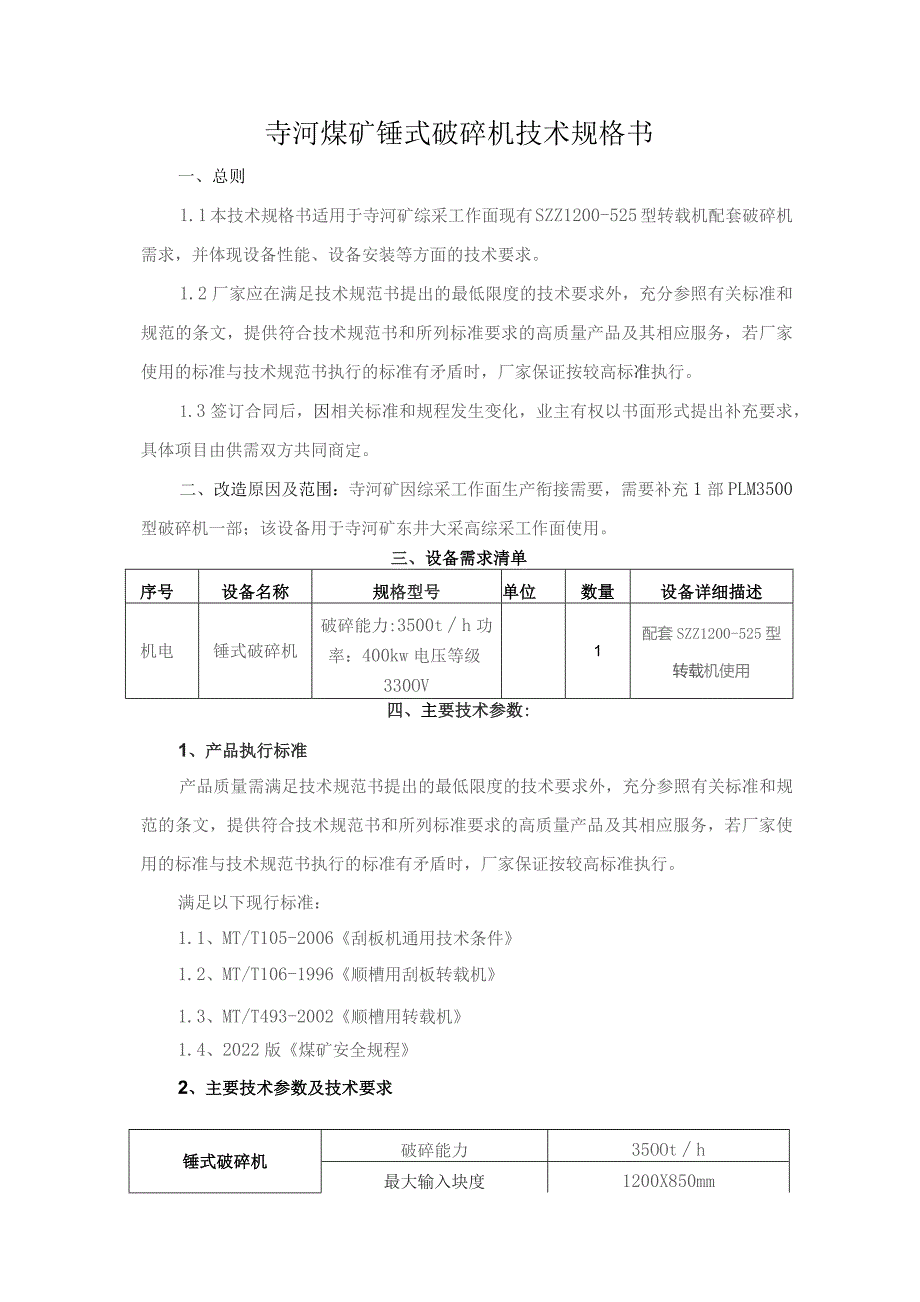

寺河矿破碎机技术规格书2022.9.docx_第2页
第2页 / 共5页
寺河矿破碎机技术规格书2022.9.docx_第3页
第3页 / 共5页
寺河矿破碎机技术规格书2022.9.docx_第4页
第4页 / 共5页
寺河矿破碎机技术规格书2022.9.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《寺河矿破碎机技术规格书2022.9.docx》由会员分享,可在线阅读,更多相关《寺河矿破碎机技术规格书2022.9.docx(5页珍藏版)》请在第壹文秘上搜索。

1、寺河煤矿ZY15000a0由7D液压支架采购项目技术规格书事业部业务主管部门:机电负责人:机电管理部部长:主任工程师:使用单位负责人:编制人:晋能控股集团寺河煤矿2023年1月30日寺河煤矿锤式破碎机技术规格书一、总则1.1本技术规格书适用于寺河矿综采工作面现有SZZ1200-525型转载机配套破碎机需求,并体现设备性能、设备安装等方面的技术要求。1.2厂家应在满足技术规范书提出的最低限度的技术要求外,充分参照有关标准和规范的条文,提供符合技术规范书和所列标准要求的高质量产品及其相应服务,若厂家使用的标准与技术规范书执行的标准有矛盾时,厂家保证按较高标准执行。1.3签订合同后,因相关标准和规程

2、发生变化,业主有权以书面形式提出补充要求,具体项目由供需双方共同商定。二、改造原因及范围:寺河矿因综采工作面生产衔接需要,需要补充1部PLM3500型破碎机一部;该设备用于寺河矿东井大采高综采工作面使用。三、设备需求清单序号设备名称规格型号单位数量设备详细描述机电锤式破碎机破碎能力:3500th功率:400kw电压等级330OV1配套SZZ1200-525型转载机使用四、主要技术参数:1、产品执行标准产品质量需满足技术规范书提出的最低限度的技术要求外,充分参照有关标准和规范的条文,提供符合技术规范书和所列标准要求的高质量产品及其相应服务,若厂家使用的标准与技术规范书执行的标准有矛盾时,厂家保证

3、按较高标准执行。满足以下现行标准:1.1、MT/T105-2006刮板机通用技术条件1.2、MT/T106-1996顺槽用刮板转载机1.3、MT/T493-2002顺槽用转载机1.4、2022版煤矿安全规程2、主要技术参数及技术要求锤式破碎机破碎能力35OOth最大输入块度1200X850mm最大输出粒度400(350,300,250)mm电动机YBSS-400功率400KW电压3300v电动机转速1485rmin破碎主轴转速419rmin破碎锤头数12个破碎锤头冲击速度21.9ms减速器型号JS400VUI2.1破碎机应符合现行煤矿安全规程的相关要求,各类保护齐全,并提供三证一标志,即防爆合

4、格证、产品合格证、生产许可证及煤安标志,设备必须有CCC认证标志。备品备件完整无缺,到货提供产品说明书、设备结构图、到货清单等。2.2产品必须符合町493-2002顺槽用破碎机通用技术条件的要求。2.3驱动装置结构:电机+液力偶合器+减速器电机功率400KW,额定电压3300V,冷却水快装接头规格:KJ16;液力偶合器型号:650TWVF,工作介质:难燃液;减速器型号:JS400VUI-A,功率:400KW,速比:3.54:1,冷却水接头规格:KJ16;2.4减速器与锤体连接方式:弹性联轴器2.5破碎头数量:12个2.6入口设计安全挡帘,防止炭块飞溅伤人。2.7出、入口各设计喷雾装置一套,便于

5、降尘。2.8主架体设计调高垫板3层,每层厚度50mm,便于调节破碎高度。2.9其它要求:2.9.1破碎机的出口配右较接槽-件,且与矿方现正在使用的SZZ12OO/WO转载机左较接槽能够配套使用。2.9.2破碎机的入口配推移槽一件、联接槽一件,且与矿方现正在使用的SZZ1200/400转载机调节槽能够配套使用。2.9.3迈步自移与PLM35OO破碎机配套使用,系统工作压力31.5MPa,抬高油缸行程250mm,推移油缸行程IlOOmmo3、技术方案(含使用环境等要求)3.1、使用环境海拔不超过2000m;环境空气温度-I(TC+40C(煤矿井下不超过40);空气相对湿度不大于98%(在+25时,

6、煤矿井下);含有甲烷和煤尘爆炸危隆的煤矿井下工作环境:3.2、寺河矿因5305工作面生产衔接需要,需要补充1部PLM3500型破碎机一部。五、实施计划及要求:1、新设备购买合同签订后90天内供货。2、供货方使用汽运或其他方式运输至寺河矿设备库。六、交付及验收要求:1、供方所提供的产品必须符合煤矿安全规程相关要求,使用环境条件必须能够适应用户使用现场的要求,并提供有效的3C认证(电器设备)、检验报告、产品合格证、生产许可证、煤安标志。2、随机带电气试验报告一份,技术资料(包括相关证件、操作说明书、维护说明书、说明书、基础图、安装图、传动原理图等)六份,另附电子版资料一份(包含整机装配图)。随机配

7、带特殊、易损件及工具。七、售后服务:1、质保期:投运之日起正常使用一年,质保期内出现事故如属质量问题,由供货方负责更换,并扣除与损坏部分等价的质保金。由于设计、材料、加工等原因造成的质量不合格,供货方终身免费保修或保换,由此造成的安全责任全部由供货方承担。2、设备实行终身维修制,设备在发生故障时供货厂家应2小时响应,12小时到现场并解决,不产生服务费用。八、供应商资质要求:1、投标人必须是在中华人民共和国注册的、具备独立企业法人资格的生产厂商或代理商,代理商需提供厂家的授权委托书;2,投标人所提供的井下产品必须符合最新版煤矿安全规程相关要求,提供有效的防爆合格证、煤矿矿用产品安全标志证书等相关

8、证书;3、须提供被授权人近一年投标单位所在地出具的社保资金缴纳凭证或相关缴纳证明材料;4、提供近年(2018年至今,合同签订日期为准)至少完成一个同类型业绩(供货合同和供货合同发票);5、需提供第三方机构出具近一年的审计报告(2020或2021),2022年度登记注册的公司须提供基本账户开户行银行资信证明及财务报表;6、投标人须出具近三年(2019-2021)来在招投标活动或其他商业活动中不得因行贿、围标串标、造假或其他违法违规不良行为而被有关主管部门通报或终止合同的情形的承诺函。7、单位负责人为同一人或者存在控股、管理关系的不同单位,不得参加同一标段投标或者未划分标段的同一招标项目投标。8、投标人须未列入信用中国网站()失信被执行人名单”,在中国裁判文书网”上投标人及其法定代表人近三年内无行贿犯罪数据:(提供截图)9、本项目不允许联合体投标
