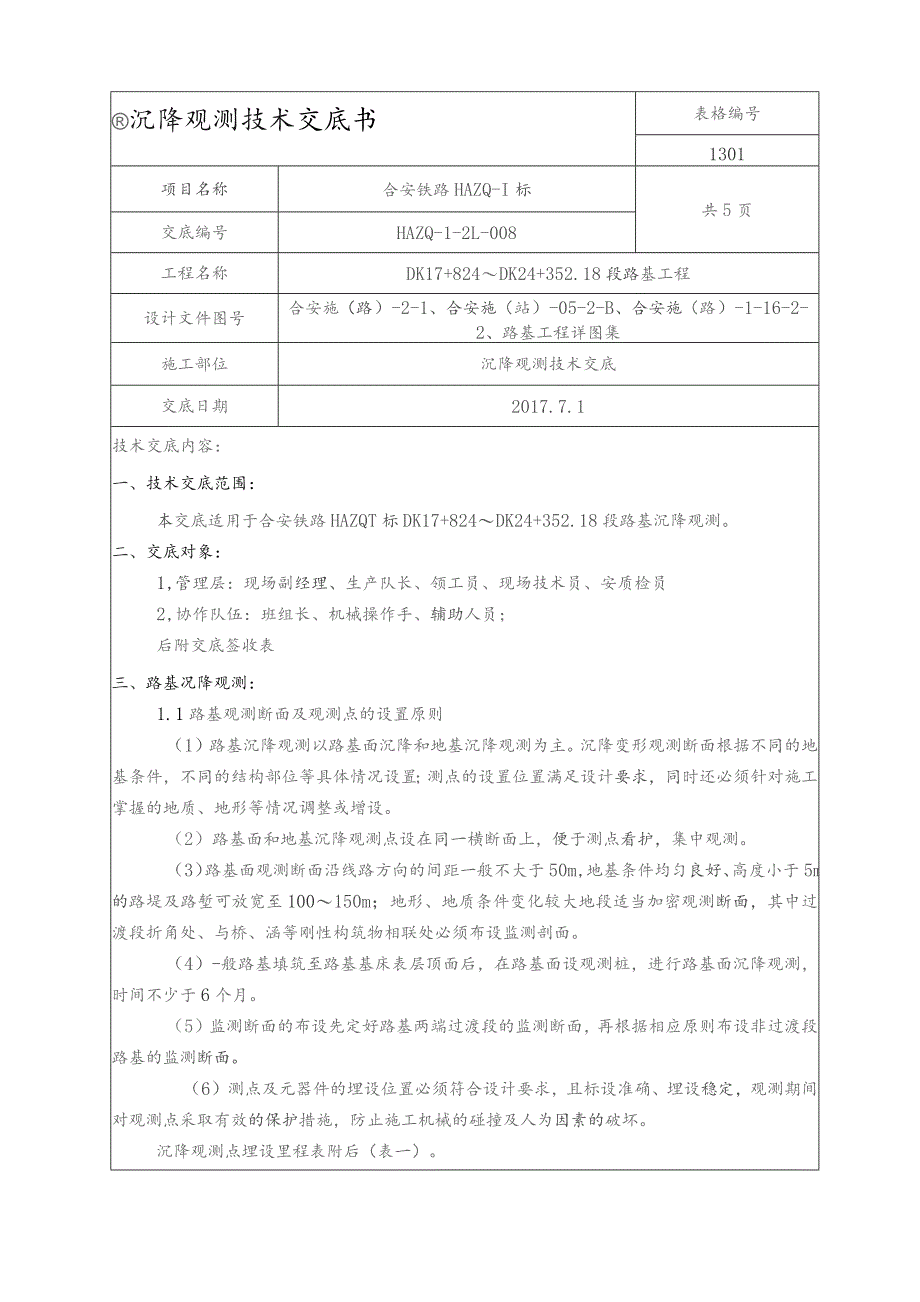

1、沉降观测技术交底书表格编号1301项目名称合安铁路HAZQ-I标共5页交底编号HAZQ-1-2L-008工程名称DK17+824DK24+352.18段路基工程设计文件图号合安施（路）-2-1、合安施（站）-05-2-B、合安施（路）-1-16-2-2、路基工程详图集施工部位沉降观测技术交底交底日期2017.7.1技术交底内容：一、技术交底范围：本交底适用于合安铁路HAZQT标DK17+824DK24+352.18段路基沉降观测。二、交底对象：1,管理层：现场副经理、生产队长、领工员、现场技术员、安质检员2,协作队伍：班组长、机械操作手、辅助人员；后附交底签收表三、路基况降观测：1.1路基观测
2、断面及观测点的设置原则（1）路基沉降观测以路基面沉降和地基沉降观测为主。沉降变形观测断面根据不同的地基条件，不同的结构部位等具体情况设置；测点的设置位置满足设计要求，同时还必须针对施工掌握的地质、地形等情况调整或增设。（2）路基面和地基沉降观测点设在同一横断面上，便于测点看护，集中观测。（3）路基面观测断面沿线路方向的间距一般不大于50m,地基条件均匀良好、高度小于5m的路堤及路堑可放宽至100150m；地形、地质条件变化较大地段适当加密观测断面，其中过渡段折角处、与桥、涵等刚性构筑物相联处必须布设监测剖面。（4）-般路基填筑至路基基床表层顶面后，在路基面设观测桩，进行路基面沉降观测，时间不少
3、于6个月。（5）监测断面的布设先定好路基两端过渡段的监测断面，再根据相应原则布设非过渡段路基的监测断面。（6）测点及元器件的埋设位置必须符合设计要求，且标设准确、埋设稳定，观测期间对观测点采取有效的保护措施，防止施工机械的碰撞及人为因素的破坏。沉降观测点埋设里程表附后（表一）。1.2观测断面及观测点的设置及元件布设（1）观测断面的设置及观测断面的观测内容、元件的布设根据地形、地质条件、地基压缩层厚度、路堤高度、地基处理方法、堆载预压等具体情况，结合沉降预测方法和工期要求具体确定。（2）Bl型监测断面：沉降监测桩每断面设置3个，施工完基床底层后，预压土填筑前，距左右线中心3.Im处于基床底层顶面
4、埋设2个沉降监测桩，其余1个于基床表层施工完成后布置于双线路基中心的基床表层顶面上，沉降板位于路堤中心，沉降板每断面设置1个，布置于双路线路基中心，位移观测桩分别位于两侧坡脚各2米、10米处，并与沉降观测桩、沉降板位于同一断面。Bl型监测断面图（2）B2型观测断面：除包括沉降观测桩、沉降板和位移观测桩，布设剖面沉降管位于基底。路基面沉降监测于路基面中心及两侧路肩（线缆槽内侧）（观测点物位计）、基底地面（观测点物位计）、坡脚处（基准点物位计）埋设7个观测点物位计,观测点物位计埋设里程表附后（表二）。KQ型定位装中编777RY型工代以&茹基准点物位计M_q-NQ军工仅长。箱现制点物位计1NX中产T
5、iWbt北降板现即点物a计7 G;K NX 病&板夕bT沉坤板TX!-也测,&物住计庆点.星.也测息物值1BTX,.路基中心蝶W.JiJtJZB2型观测断面图1.3观测板设置及元件布设（1）观测板由钢筋混凝土底板（50cm40mm厚镀锌铁管）及保护套管（直径e75mm壁厚不小于3mm的钢管）组成，连接处采用丝扣连接，丝长5cme(2)沉降板埋设位置按试验设计测量确定，沉降板埋在褥垫层顶部并嵌入其内IOcm,采用IOCm中粗砂回填找平，埋设时确保测杆与地面垂直。再套上保护套管，保护套管略低于沉降板测杆，上口加盖封住管口，并在其周围填筑相填料稳定保护套管,完成沉降板的埋设工作。随着路基填筑施工逐渐

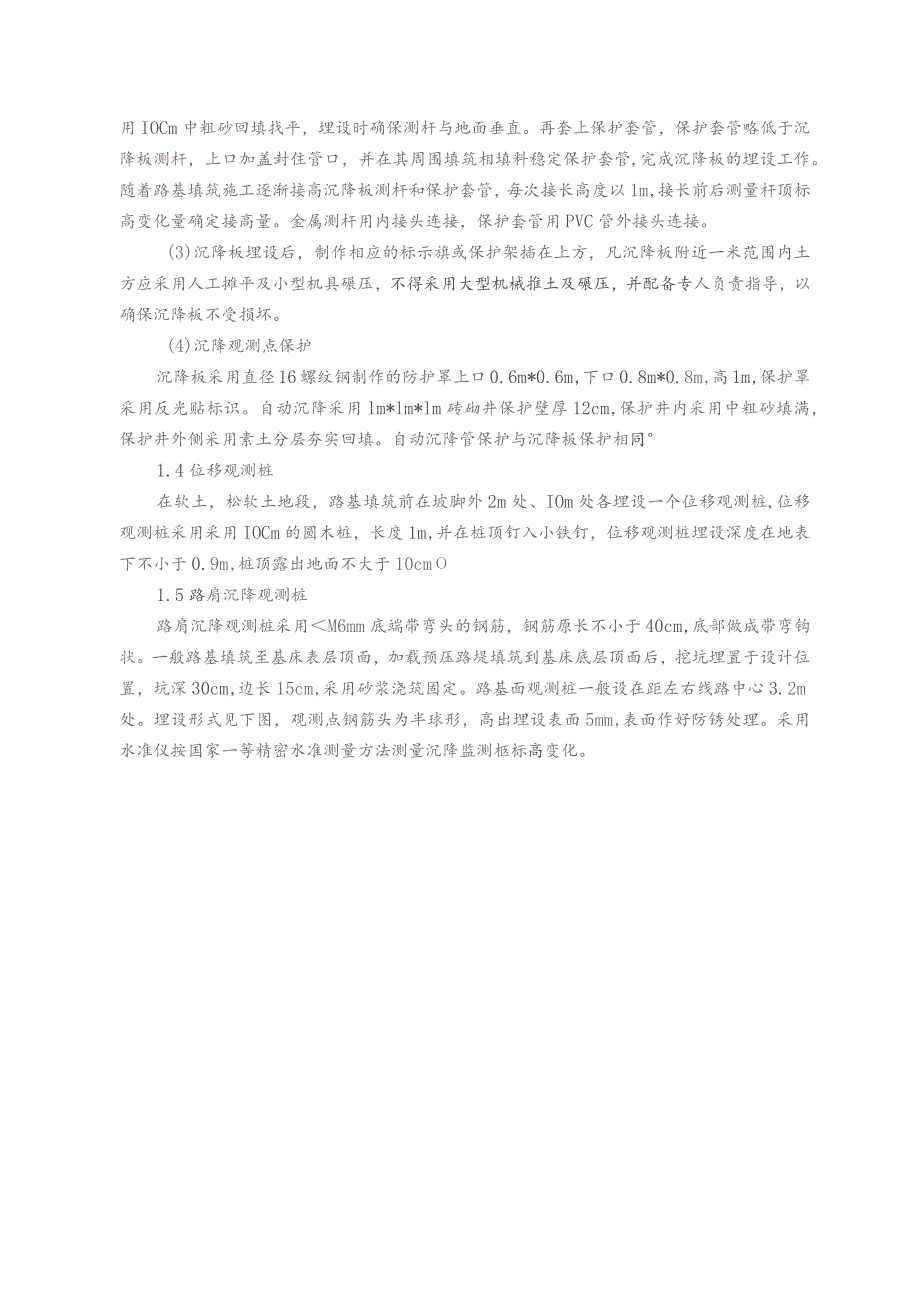

6、接高沉降板测杆和保护套管，每次接长高度以1m,接长前后测量杆顶标高变化量确定接高量。金属测杆用内接头连接，保护套管用PVC管外接头连接。(3)沉降板埋设后，制作相应的标示旗或保护架插在上方，凡沉降板附近一米范围内土方应采用人工摊平及小型机具碾压，不得采用大型机械推土及碾压，并配备专人负责指导，以确保沉降板不受损坏。(4)沉降观测点保护沉降板采用直径16螺纹钢制作的防护罩上口0.6m*0.6m,下口0.8m*0.8m,高1m,保护罩采用反光贴标识。自动沉降采用lm*lm*lm砖砌井保护壁厚12cm,保护井内采用中粗砂填满，保护井外侧采用素土分层夯实回填。自动沉降管保护与沉降板保护相同1.4位移观
7、测桩在软土，松软土地段，路基填筑前在坡脚外2m处、IOm处各埋设一个位移观测桩,位移观测桩采用采用IOCm的圆木桩，长度1m,并在桩顶钉入小铁钉，位移观测桩埋设深度在地表下不小于0.9m,桩顶露出地面不大于10cm1.5路肩沉降观测桩路肩沉降观测桩采用M6mm底端带弯头的钢筋，钢筋原长不小于40cm,底部做成带弯钩状。一般路基填筑至基床表层顶面，加载预压路堤填筑到基床底层顶面后，挖坑埋置于设计位置，坑深30cm,边长15cm,采用砂浆浇筑固定。路基面观测桩一般设在距左右线路中心3.2m处。埋设形式见下图，观测点钢筋头为半球形，高出埋设表面5mm,表面作好防锈处理。采用水准仪按国家一等精密水准测
8、量方法测量沉降监测柩标高变化。IbL6K150沉降观测桩埋设形式图1.6元件保护测试元件是否完好直接关系测量成果的可靠性与准确性，应加强保护。(1)各工程项目部应成立专门监测测试小组，进行元器件的埋设、观测和保护工作，小组人员分工明确，责任到人。(2)元件埋设前应根据现场情况进行编号，有导线的元件应将导线引出至路基坡脚观测箱内，并做好观测箱的保护。(3)所有监测元件埋设时或监测过程中损坏应及时补埋或经设计、监理确认采取其它替代措施。(4)各监测单位可根据具体情况制定稳妥的保护措施并认真执行，确保元器件不因人为、自然等因素而破坏。1.7涵洞观测标涵洞变形观测包括涵洞自身及涵顶填土沉降观测两部分组
9、成。每座洞均要进行沉降观测，观测标原则上应设在涵洞两侧的边墙上，在涵洞进出口及涵洞中心分别设置,每座涵洞测点数量为6个。具体布点设置参照图纸设计要求及现场实际情况视定=1.8过渡段观测标过渡段应考虑线路纵向平顺性和不同结构物差异沉降的观测和评估，桥涵两端的过渡段、路隧过渡段及堑堤过渡段均需进行沉降观测。(1)过渡段沉降观测应以路基面沉降和不均匀沉降观测为主，观测期与路基相同，不少于6个月。(2)桥路过渡段距桥台尾Irn处、Iom处、30m处各设一个观测断面。(3)涵路过渡段，在横向构筑物中心、边墙外1m,级配碎石外5m各设一个观测断面。(4)路堤和路堑过渡段在分界处设路基面观测断面，每个观测断面设3个观测出附件：1、观测桩统计表;2、签收表；编制人:复核人:审批:日期:
