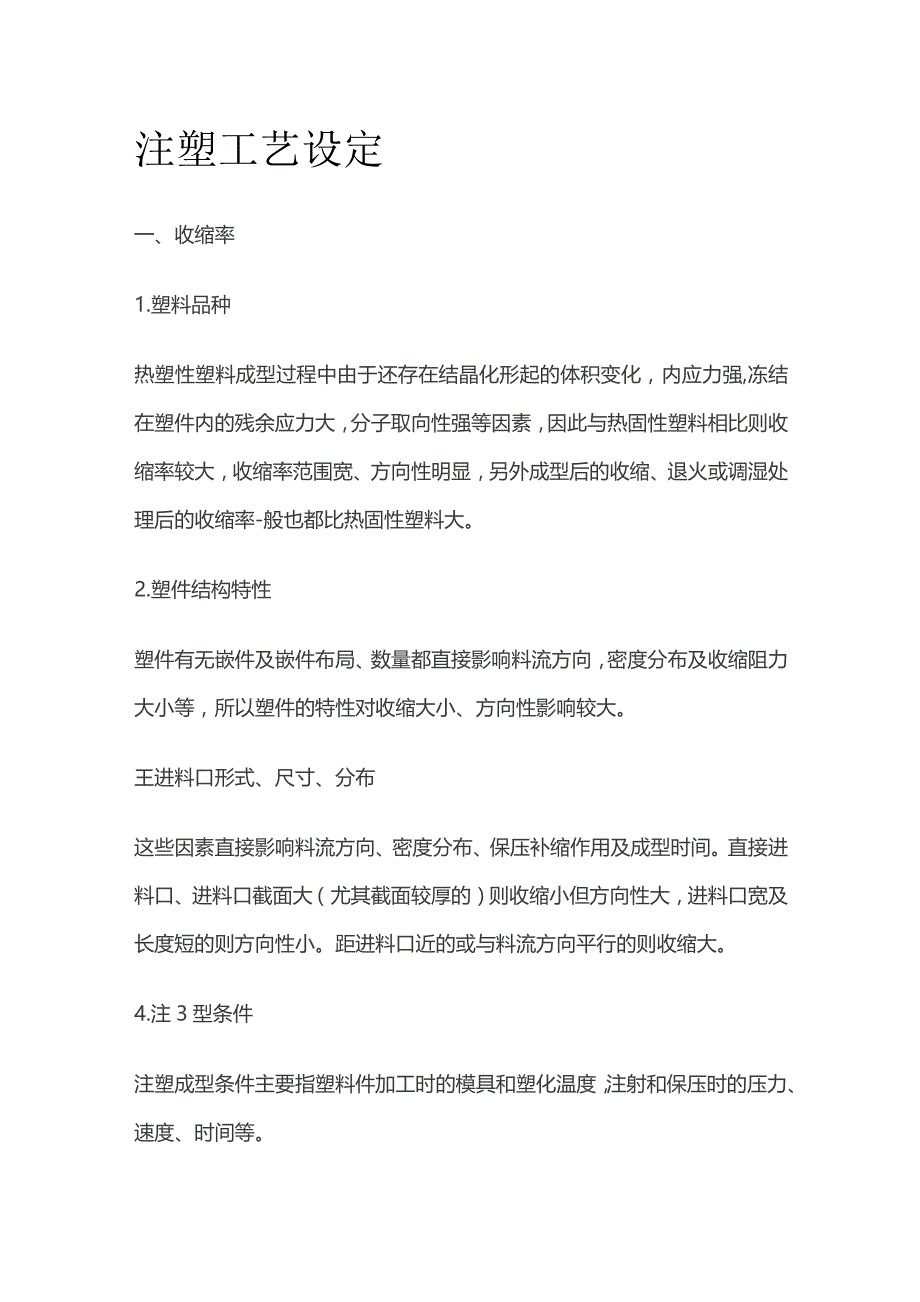

1、注塑工艺设定一、收缩率1.塑料品种热塑性塑料成型过程中由于还存在结晶化形起的体积变化，内应力强,冻结在塑件内的残余应力大，分子取向性强等因素，因此与热固性塑料相比则收缩率较大，收缩率范围宽、方向性明显，另外成型后的收缩、退火或调湿处理后的收缩率-般也都比热固性塑料大。2.塑件结构特性塑件有无嵌件及嵌件布局、数量都直接影响料流方向，密度分布及收缩阻力大小等，所以塑件的特性对收缩大小、方向性影响较大。王进料口形式、尺寸、分布这些因素直接影响料流方向、密度分布、保压补缩作用及成型时间。直接进料口、进料口截面大（尤其截面较厚的）则收缩小但方向性大，进料口宽及长度短的则方向性小。距进料口近的或与料流方向

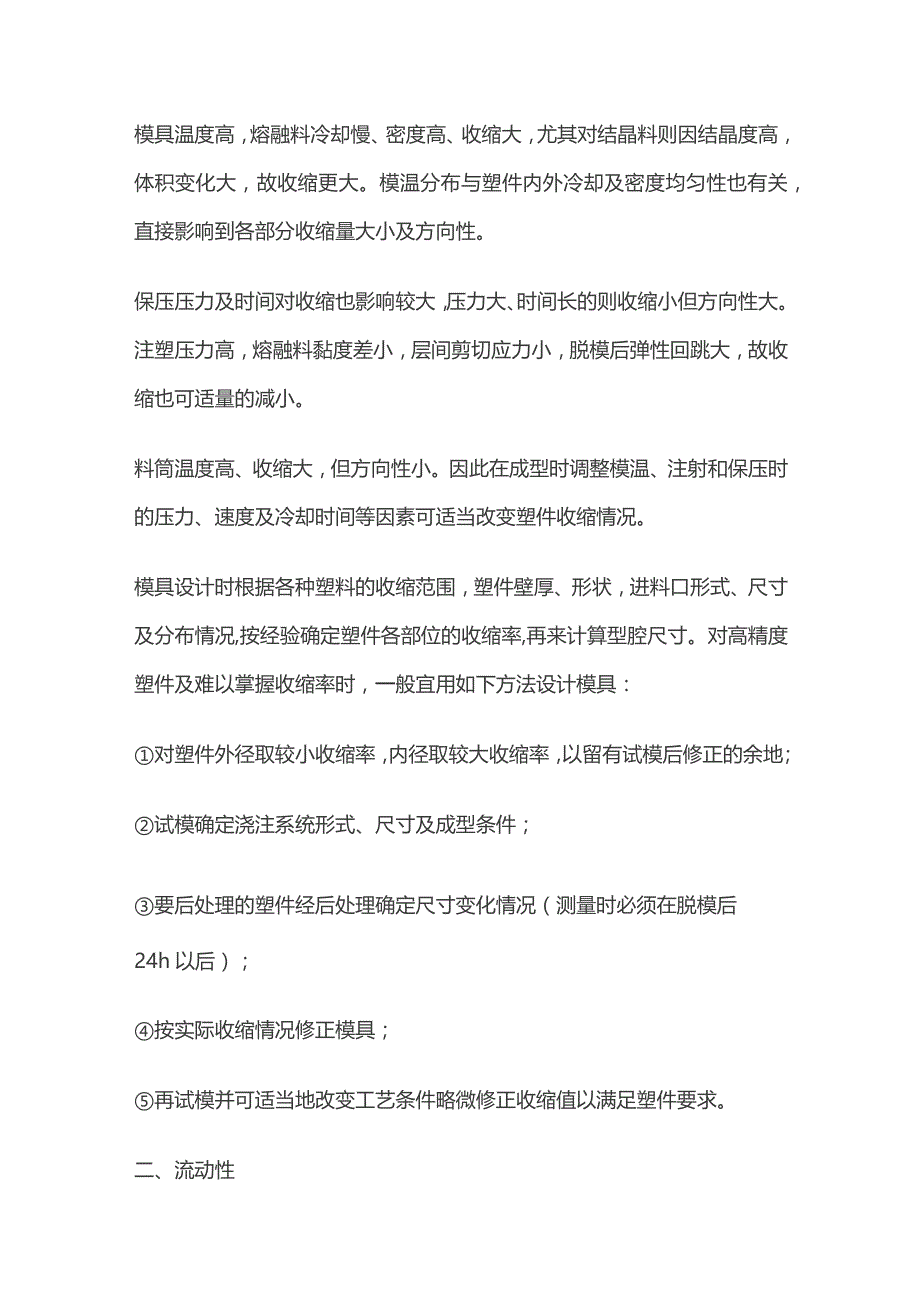

2、平行的则收缩大。4.注3型条件注塑成型条件主要指塑料件加工时的模具和塑化温度，注射和保压时的压力、速度、时间等。模具温度高，熔融料冷却慢、密度高、收缩大，尤其对结晶料则因结晶度高，体积变化大，故收缩更大。模温分布与塑件内外冷却及密度均匀性也有关，直接影响到各部分收缩量大小及方向性。保压压力及时间对收缩也影响较大，压力大、时间长的则收缩小但方向性大。注塑压力高，熔融料黏度差小，层间剪切应力小，脱模后弹性回跳大，故收缩也可适量的减小。料筒温度高、收缩大，但方向性小。因此在成型时调整模温、注射和保压时的压力、速度及冷却时间等因素可适当改变塑件收缩情况。模具设计时根据各种塑料的收缩范围，塑件壁厚、形状

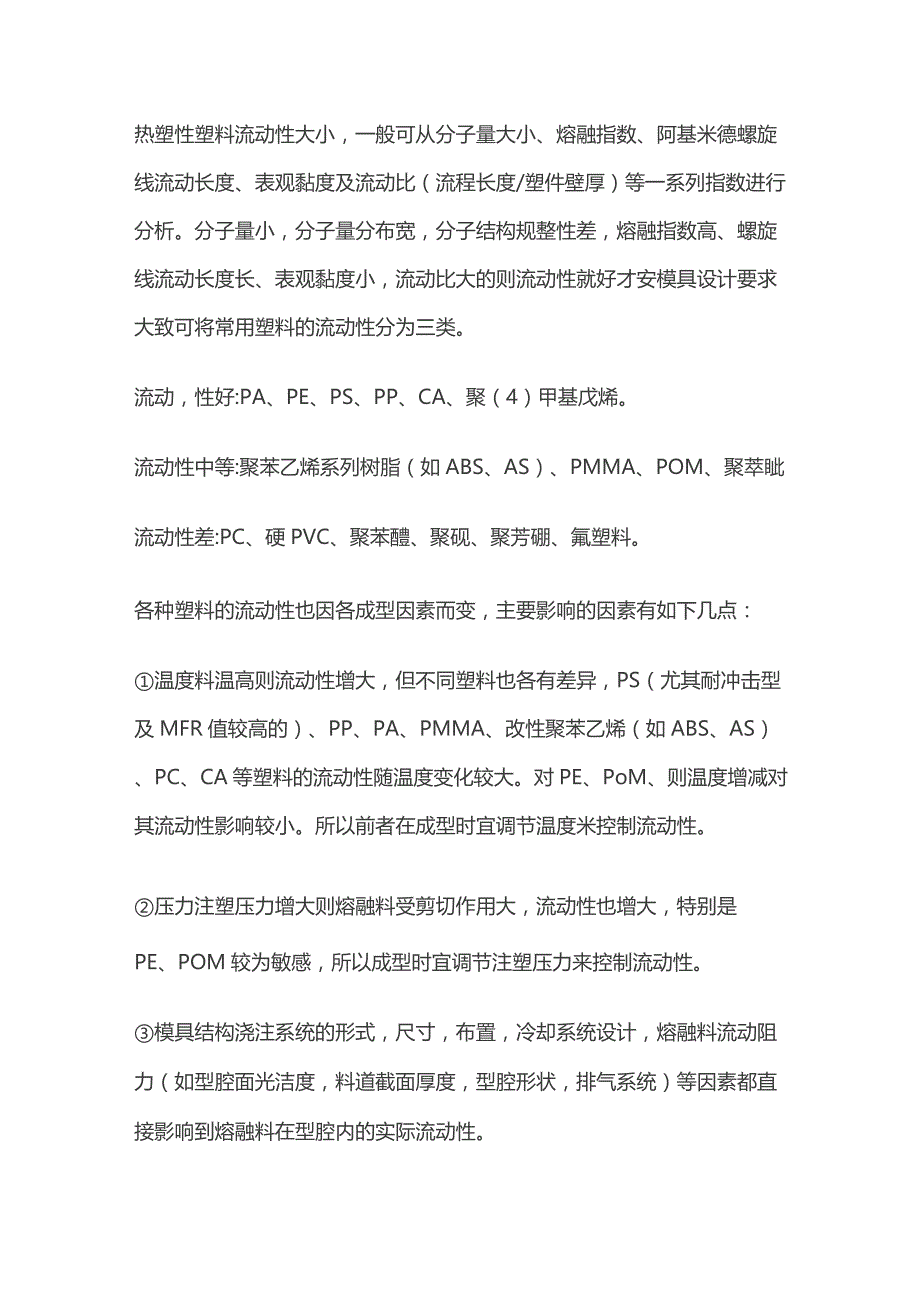

3、，进料口形式、尺寸及分布情况,按经验确定塑件各部位的收缩率,再来计算型腔尺寸。对高精度塑件及难以掌握收缩率时，一般宜用如下方法设计模具：对塑件外径取较小收缩率，内径取较大收缩率，以留有试模后修正的余地；试模确定浇注系统形式、尺寸及成型条件；要后处理的塑件经后处理确定尺寸变化情况（测量时必须在脱模后24h以后）；按实际收缩情况修正模具；再试模并可适当地改变工艺条件略微修正收缩值以满足塑件要求。二、流动性热塑性塑料流动性大小，一般可从分子量大小、熔融指数、阿基米德螺旋线流动长度、表观黏度及流动比（流程长度/塑件壁厚）等一系列指数进行分析。分子量小，分子量分布宽，分子结构规整性差，熔融指数高、螺旋线
4、流动长度长、表观黏度小，流动比大的则流动性就好才安模具设计要求大致可将常用塑料的流动性分为三类。流动，性好:PA、PE、PS、PP、CA、聚（4）甲基戊烯。流动性中等:聚苯乙烯系列树脂（如ABS、AS）、PMMA、POM、聚萃眦流动性差:PC、硬PVC、聚苯醴、聚砚、聚芳硼、氟塑料。各种塑料的流动性也因各成型因素而变，主要影响的因素有如下几点：温度料温高则流动性增大，但不同塑料也各有差异，PS（尤其耐冲击型及MFR值较高的）、PP、PA、PMMA、改性聚苯乙烯（如ABS、AS）、PC、CA等塑料的流动性随温度变化较大。对PE、PoM、则温度增减对其流动性影响较小。所以前者在成型时宜调节温度米控
5、制流动性。压力注塑压力增大则熔融料受剪切作用大，流动性也增大，特别是PE、POM较为敏感，所以成型时宜调节注塑压力来控制流动性。模具结构浇注系统的形式，尺寸，布置，冷却系统设计，熔融料流动阻力（如型腔面光洁度，料道截面厚度，型腔形状，排气系统）等因素都直接影响到熔融料在型腔内的实际流动性。三、结晶性热塑性塑料按其冷凝时有无出现结晶现象可划分为结品型塑料与非结晶型（又称无定形）塑料两大类。所谓结晶现象即为塑料由熔融状态到冷凝时,分子由独立移动,完全处于无次序状态,变成分子停止自由运动，按略微固定的位置，并有使分子排列成为规整模型倾向的一种现象。判别这两类塑料的外观标准，可视厚壁塑件的透明性而定，
6、一般结晶性料为不透明或半透明（如POM等）,无定形料为透明（如PMMA等）。在模具设计及选择注塑机时应注意对结晶型塑料有下列要求及注意事项.料温上升到成型温度所需的热量多，要用塑化能力大的设备。冷却定型时放出热量大，要充分冷却。熔融态与固态的密度相差大，成型收缩大，易发生缩孔、气孔。冷却快，结品度低，收缩小，透明度高。结晶度与塑件壁厚有关，壁厚则冷却慢，结晶度高，收缩大，物性好。所以结晶性料应按要求控制模温。各向异性显著，内应力大。脱模后未结晶化的分子有继续结晶化倾向，处于能量不平衡状态，易发生变形、翘曲。结晶化温度范围窄，易发生熔料未注人模具或堵塞进料日。四、热敏性塑料及易水解塑料热敏性指某
7、些塑料对热较为敏感，在高温下受热时间较长或进料口截面过小，剪切作用大时，料温增高易发生变色、降解，分解的倾向，具有这种特性的塑料称为热敏性塑料。如硬PVU聚偏氯乙烯、酷酸乙烯共聚物、POM、聚三氟氯乙烯等。热敏性塑料在分解时产生单体、气体、固体等副产物，特别是有些分解气体对设备、模具都有刺激、腐蚀作用或对人体有毒性。因此，模具设计、选择注塑机及成型时都应注意，应选用螺杆式注塑机，浇注系统截面宜大，模蜀口料简应镀辂,不得有死角滞料，必须严格控制成型温度，在塑料中加人稳定剂，减弱其热敏性能。有的塑料（如PC）即使含有少量水分，但在高温、高压下也会发生分解,这种性能称为易水解性，必须预先对塑料加热干
8、燥。五、应力开裂及熔体破裂应力开裂指有的塑料对应力敏感，成型时易产生内应力并质脆易裂，塑件在外力作用下或在溶剂作用下即发生开裂的现象。为此，除了在原料内加入添加剂提高抗开裂性外，对原料应注意干燥，合理的选择成型条件，以减少内应力和增加抗裂性。应选择合理的塑件形状，不宜设置嵌件等措施来尽量减少应力集中。模具设计时应增大脱模斜度，选用合理的进料口及顶出机构，成型时应适当的调节料温、模温、注塑压力及冷却时间，尽量避免塑件过于冷脆时脱模，成型后塑件还宜进行后处理提高抗开裂性，消除内应力并禁止与溶剂接触。熔体破裂是指当聚合物熔体在恒温下通过喷嘴孔时其流速超过某值后，熔体表面发生明显横向裂绞，熔体破裂有损
9、塑件外观及物性，这种情况下需要控制注塑速率。六、热性能及冷却速率不同的塑料品种具有不同的比热容、热传导率、热变形温度等热性能。比热容高的塑料品种塑化时需要的热量大，应选用塑化能力大的注塑机。热变形温度高的塑料冷却时间可编短，早脱模，但脱模后要防止冷却变形。热传导率低的塑料冷却速度慢（如离子聚合物等冷却速度极慢）,故必须充分冷却，要加强模具冷却效果。热流道模具适用于比热容低，热传导率高的塑料。比热容大、热传导率低，热变形温度低、冷却速度慢的塑料则不利于高速成型，必须选用适当的注塑机及加强模具冷却。各种塑料按其种类特性及塑件形状，要求必须保持适当的冷却速度。所以模具必须按成型要求设置加热和冷却系统
10、，以保持-定模温。当料温使模温升高时应予冷却，以防止塑件脱模后变形,缩短成型周期，降低结晶度。当塑料余热不足以使模具保持一定温度时，则模具应设有加热系统，使模具保持在一定温度，以控制冷却速度，保证流动性，改善填充条件或用以控制塑件使其缓慢冷却，防止厚壁塑件内外冷却不匀及提高结晶度等。对流动性好、成型面积大、料温不均的则视塑件成型情况而定，有时需加热或冷却交替使用或局部加热与冷却并用。为此模具应设有相应的冷却或加热系统。七、吸湿性塑料中因含有各种添加剂，使其对水分有不同的亲疏程度，所以塑料大致可分为吸湿、黏附水分及不吸水也不易黏附水分两种，料中含水量必须控制在允许范围内，在高温、高压下水分变成气体或发生水解作用,使树脂起泡、流动性下降、外观及力学性能不良。所以吸湿性塑料必须按要求采用适当的加热烘干方法，在使用时防止再吸湿。
