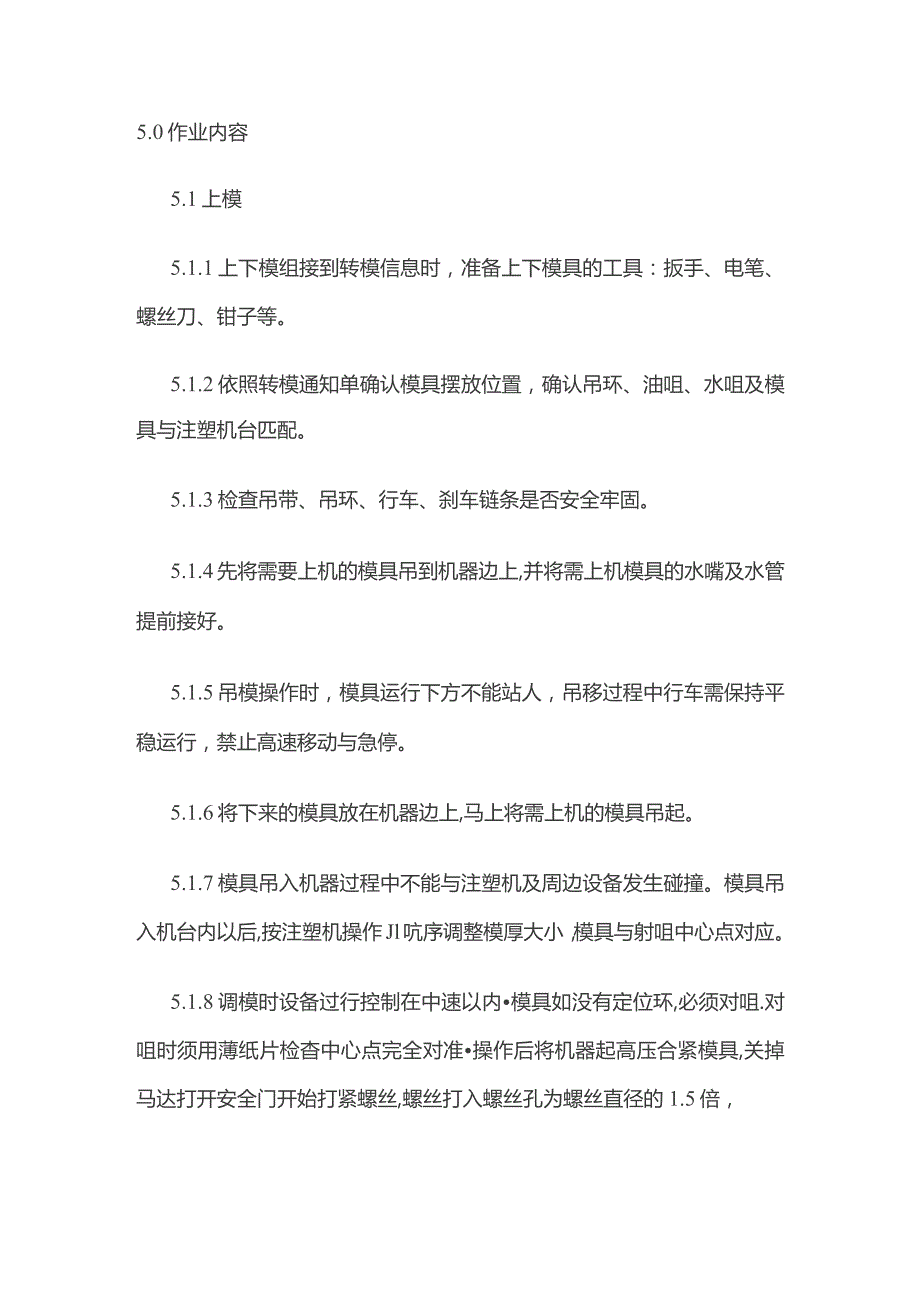

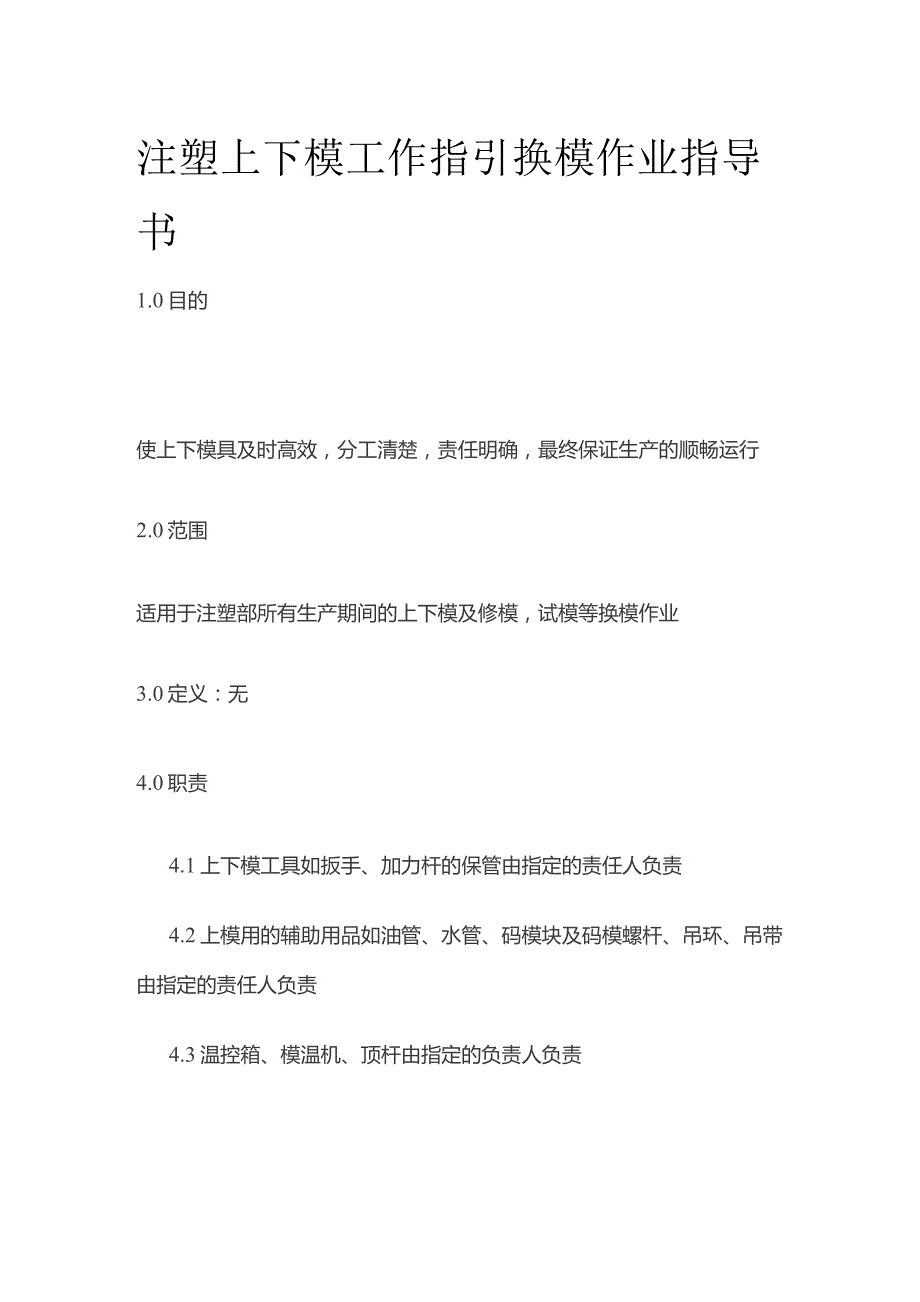

1、注塑上下模工作指引换模作业指导书1.0目的使上下模具及时高效，分工清楚，责任明确，最终保证生产的顺畅运行2.0范围适用于注塑部所有生产期间的上下模及修模，试模等换模作业3.0定义：无4.0职责4.1上下模工具如扳手、加力杆的保管由指定的责任人负责4.2上模用的辅助用品如油管、水管、码模块及码模螺杆、吊环、吊带由指定的责任人负责4.3温控箱、模温机、顶杆由指定的负责人负责5.0作业内容5.1上模5.1.1上下模组接到转模信息时，准备上下模具的工具：扳手、电笔、螺丝刀、钳子等。5.1.2依照转模通知单确认模具摆放位置，确认吊环、油咀、水咀及模具与注塑机台匹配。5.1.3检查吊带、吊环、行车、刹车链

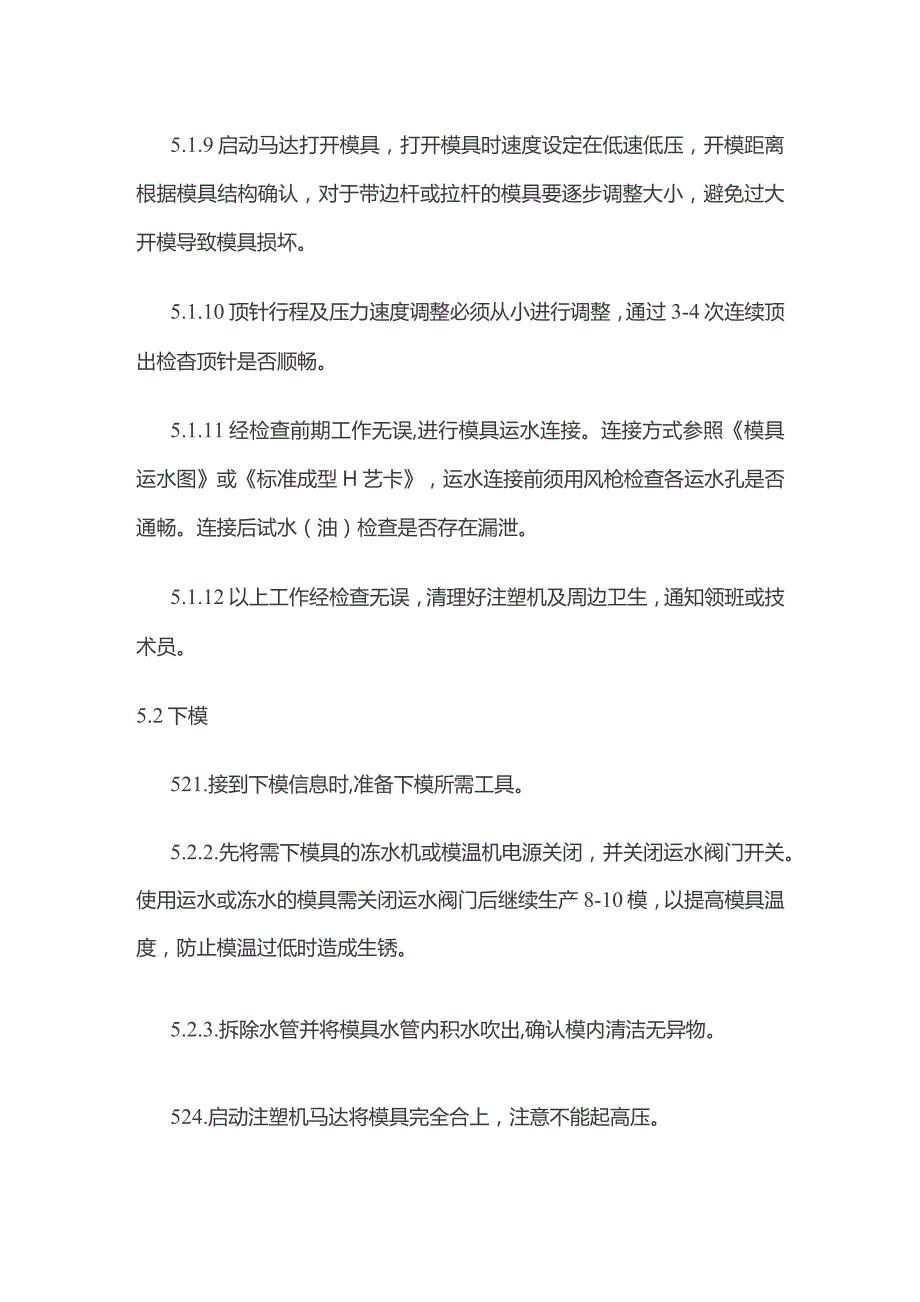

2、条是否安全牢固。5.1.4先将需要上机的模具吊到机器边上,并将需上机模具的水嘴及水管提前接好。5.1.5吊模操作时，模具运行下方不能站人，吊移过程中行车需保持平稳运行，禁止高速移动与急停。5.1.6将下来的模具放在机器边上,马上将需上机的模具吊起。5.1.7模具吊入机器过程中不能与注塑机及周边设备发生碰撞。模具吊入机台内以后,按注塑机操作Jl吭序调整模厚大小，模具与射咀中心点对应。5.1.8调模时设备过行控制在中速以内模具如没有定位环,必须对咀.对咀时须用薄纸片检杳中心点完全对准操作后将机器起高压合紧模具,关掉马达打开安全门开始打紧螺丝,螺丝打入螺丝孔为螺丝直径的1.5倍，5.1.9启动马达打
3、开模具，打开模具时速度设定在低速低压，开模距离根据模具结构确认，对于带边杆或拉杆的模具要逐步调整大小，避免过大开模导致模具损坏。5.1.10顶针行程及压力速度调整必须从小进行调整，通过3-4次连续顶出检杳顶针是否顺畅。5.1.11经检查前期工作无误,进行模具运水连接。连接方式参照模具运水图或标准成型H艺卡，运水连接前须用风枪检查各运水孔是否通畅。连接后试水（油）检查是否存在漏泄。5.1.12以上工作经检查无误，清理好注塑机及周边卫生，通知领班或技术员。5.2下模521.接到下模信息时,准备下模所需工具。5.2.2.先将需下模具的冻水机或模温机电源关闭，并关闭运水阀门开关。使用运水或冻水的模具需
4、关闭运水阀门后继续生产8-10模，以提高模具温度，防止模温过低时造成生锈。5.2.3.拆除水管并将模具水管内积水吹出,确认模内清洁无异物。524.启动注塑机马达将模具完全合上，注意不能起高压。5.2.5选用适用的吊环或加上吊带将模具先吊装在行车上,同时检查吊装是否安全。5.2.6确认吊装安全后，关闭机器马达拆卸模具固定码仔。5.2.7拆完码仔后启动机器马达将机器模板慢慢打开，切记开模速度不能过，快吊出模具，吊出过程中模具不能与机器哥林柱发生碰撞。5.2.8模具吊运到拖车上的过程中其安全事项参照上模要求作业。5.2.9完成模具拆卸后整理工作场所符合5S要求。5210将模具吊入到指定位置摆放整齐。
