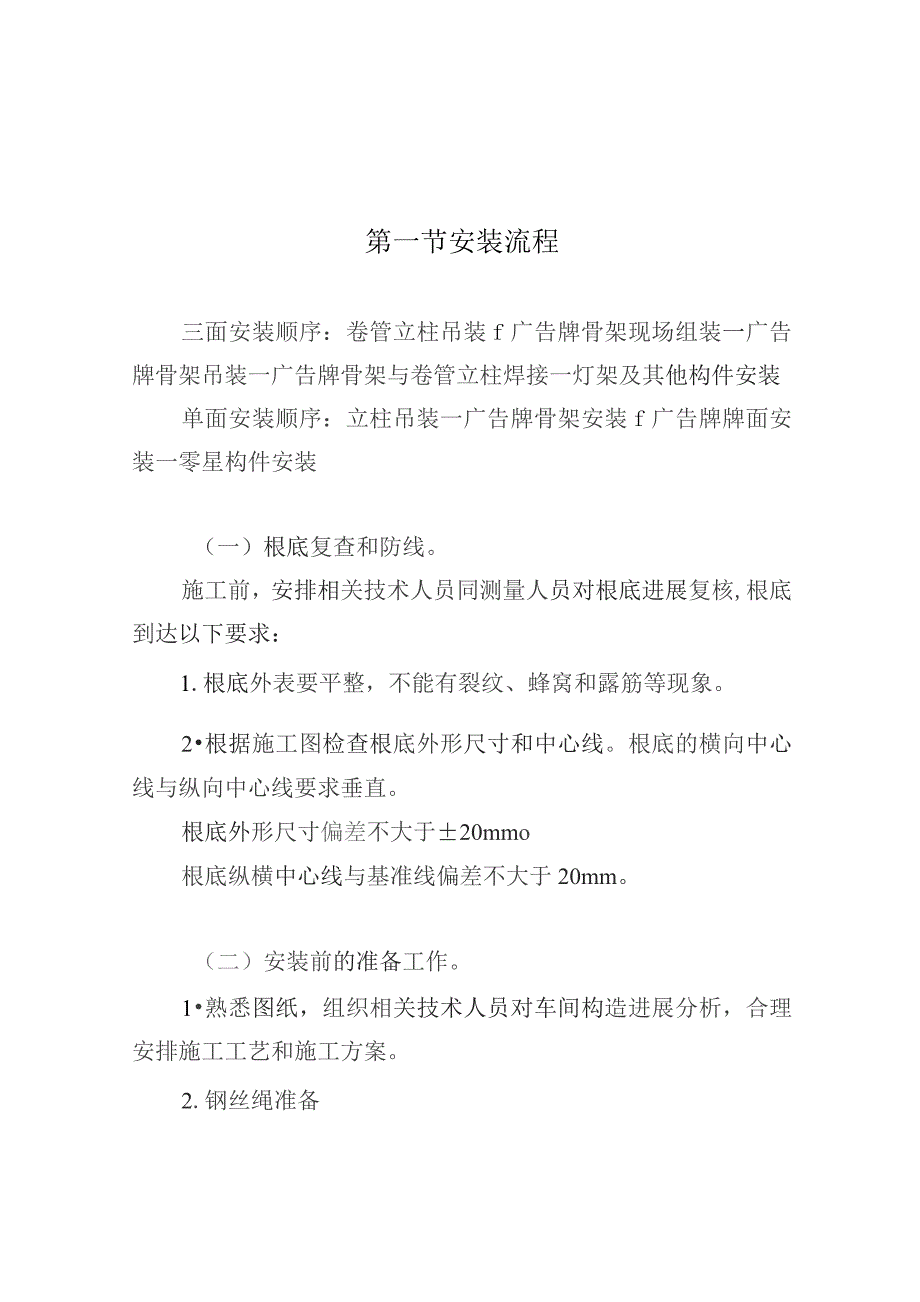

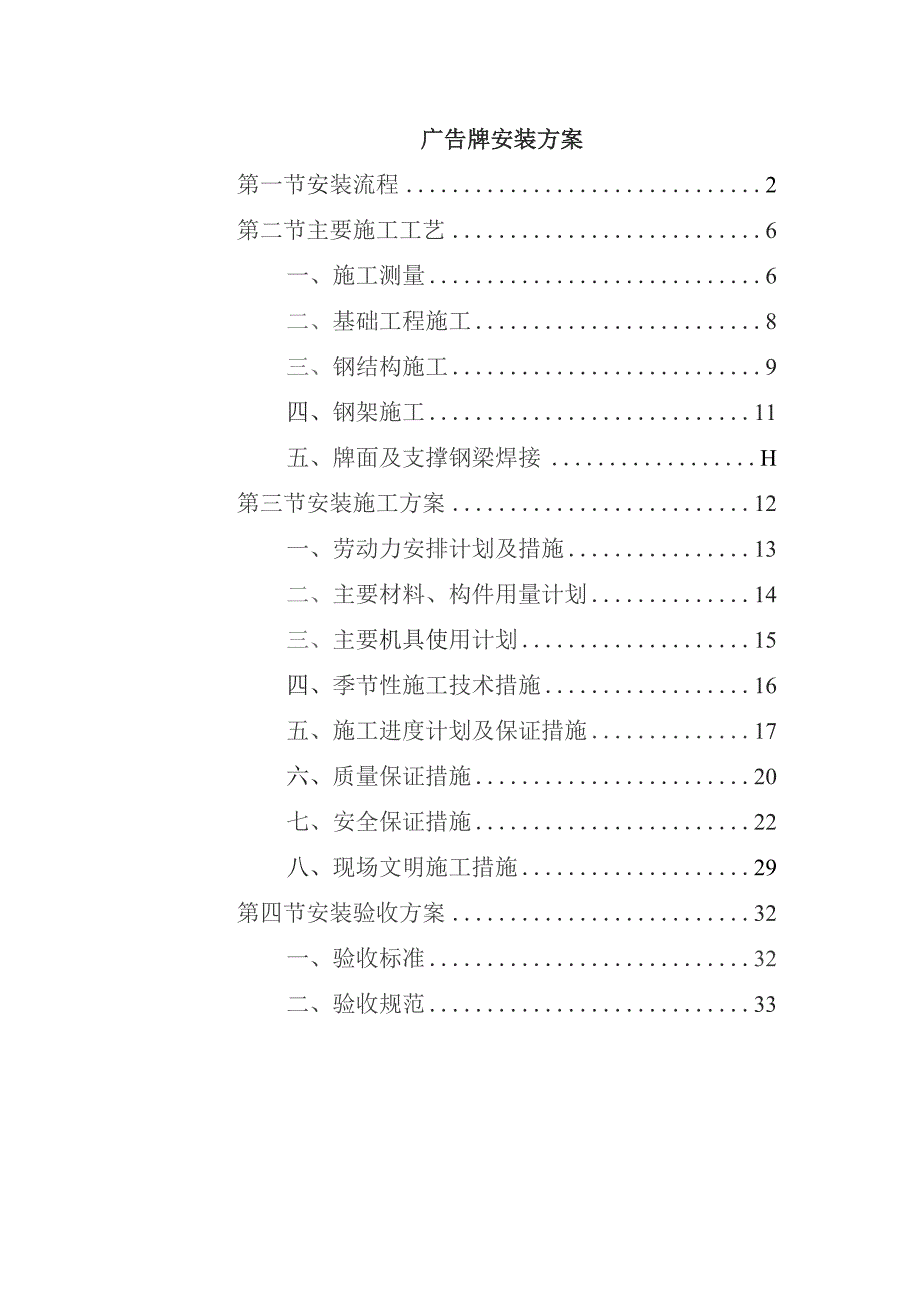

1、广告牌安装方案第一节安装流程2第二节主要施工工艺6一、施工测量6二、基础工程施工8三、钢结构施工9四、钢架施工11五、牌面及支撑钢梁焊接H第三节安装施工方案12一、劳动力安排计划及措施13二、主要材料、构件用量计划14三、主要机具使用计划15四、季节性施工技术措施16五、施工进度计划及保证措施17六、质量保证措施20七、安全保证措施22八、现场文明施工措施29第四节安装验收方案32一、验收标准32二、验收规范33第一节安装流程三面安装顺序：卷管立柱吊装f广告牌骨架现场组装一广告牌骨架吊装一广告牌骨架与卷管立柱焊接一灯架及其他构件安装单面安装顺序：立柱吊装一广告牌骨架安装f广告牌牌面安装一零星构

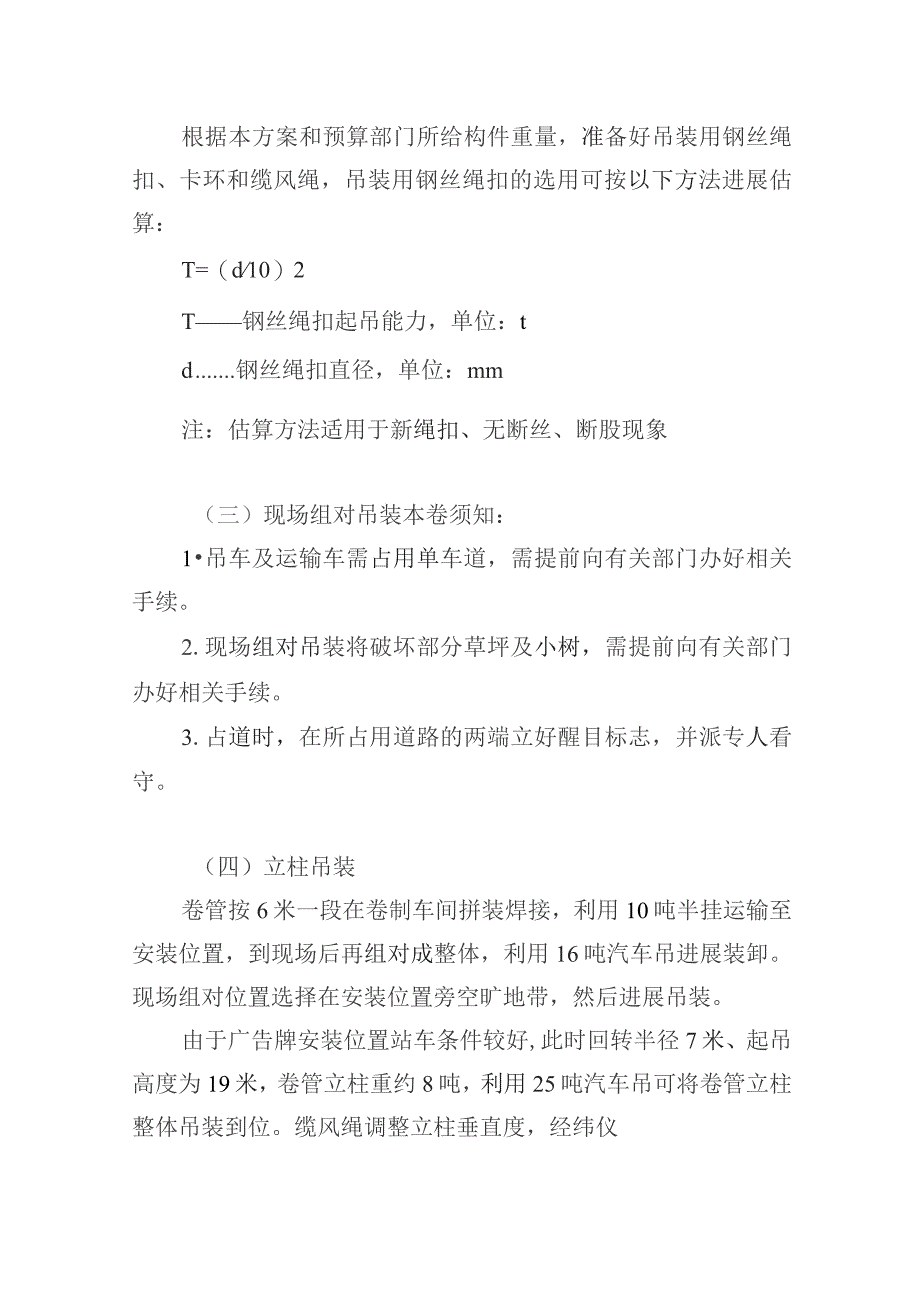

2、件安装（一）根底复查和防线。施工前，安排相关技术人员同测量人员对根底进展复核,根底到达以下要求：1.根底外表要平整，不能有裂纹、蜂窝和露筋等现象。2根据施工图检查根底外形尺寸和中心线。根底的横向中心线与纵向中心线要求垂直。根底外形尺寸偏差不大于20mmo根底纵横中心线与基准线偏差不大于20mm。（二）安装前的准备工作。1熟悉图纸，组织相关技术人员对车间构造进展分析，合理安排施工工艺和施工方案。2.钢丝绳准备根据本方案和预算部门所给构件重量，准备好吊装用钢丝绳扣、卡环和缆风绳，吊装用钢丝绳扣的选用可按以下方法进展估算：T=（d10）2T钢丝绳扣起吊能力，单位：td钢丝绳扣直径，单位：mm注：估算
3、方法适用于新绳扣、无断丝、断股现象（三）现场组对吊装本卷须知：1吊车及运输车需占用单车道，需提前向有关部门办好相关手续。2.现场组对吊装将破坏部分草坪及小树，需提前向有关部门办好相关手续。3.占道时，在所占用道路的两端立好醒目标志，并派专人看守。（四）立柱吊装卷管按6米一段在卷制车间拼装焊接，利用10吨半挂运输至安装位置，到现场后再组对成整体，利用16吨汽车吊进展装卸。现场组对位置选择在安装位置旁空旷地带，然后进展吊装。由于广告牌安装位置站车条件较好,此时回转半径7米、起吊高度为19米，卷管立柱重约8吨，利用25吨汽车吊可将卷管立柱整体吊装到位。缆风绳调整立柱垂直度，经纬仪校验立柱安装垂直度V
4、IOmm。单面广告牌立柱重量较小，吊装容易，须保证其安装垂直度。（五）广告牌骨架现场组装广告牌骨架到现场后再组对成整体，现场组对位置选择在单车道（以减少破坏草坪）然后进展吊装。立柱吊装好后，将广告牌骨架和支撑A、B、C在安装位置地面组装成整体，利用3个10吨倒链将广告牌骨架和支撑缓慢、均应提升到位，倒链挂点设在立柱顶端。提升过程中，每200mm稍停，检查广告牌骨架是否倾斜，调整后继续提升，直至到安装位置为止。整个提升过程由专人指挥，并配以哨子统一作业。（六）广告牌骨架与立柱焊接三面广告牌骨架整体提升到位，找正后立即进展广告牌骨架与卷管立柱的焊接，确保焊接牢固前方可松钩。单面广告牌骨架吊装时，需
5、对绑扎点角钢进展加固。（七）灯架及其他构件安装按图将灯架及其他构件安装完成。1所有作业人员需持有国家劳动部门认可的上岗证。2.对职工经常进展平安教育，进入施工现场必须戴平安帽。3.按规定穿戴劳保用品上岗，不得穿拖鞋进入施工现场。4.坚持高空作业系平安带，双层作业设隔离层。5.吊装工作中，吊物下方不得站人。6.各种材料堆放稳妥，以防倾斜和滚动。7施工机械和电气设备要有专人操作和维护，不得带病运转和超负荷工作。8.为防止高空坠落，高空作业时，必须正确使用平安带。9.高空用气割或电焊切割时，应采取措施防止割下的金属或火花落下伤人。10.高空作业的设施、设备，必须在施工前进展检查，确认其完好方能投入使
6、用。11攀登和悬空作业人员，必须经过专业技术培训及专业考试合格，并必须定期对其开展体检。12.雨天、风力大于四级、夜晚等情况，尽量防止高空作业。13.防腐涂装施工现场或车间不允许堆放易燃物品，并远离易燃物品仓库。14.防腐涂装施工现场或车间，必须具备有消防水源和消防器材。15.油漆作业时，施工人员应戴防毒口罩或防毒面具，对接触性的侵害，施工人员需穿工作服，戴手套和防护眼镜等,尽量不与溶剂接触。第二节主要施工工艺一、施工测量由项目技术部专业测量人员成立测量小组，根据业主方给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分
7、工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。（一）实测原则1.严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。2必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。3.定位工作执行自检、互检合格后再报检的工作制度。4.测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。5明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。（二）准备工作1.全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明
8、的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程的绝对标高。2测量仪器的选用。测量中所用的仪器和钢尺等器具，根据有关规定，送具有仪器校验资质的检测公司家进行校验，检验合格后方可投入使用。现场测量仪器一览表序号器具名称型号单位数量1经纬仪J2台2水准仪DS3台3激光经纬仪DJJ2台4激光接受靶个5钢尺50m把6钢尺30m把7盒尺5m把8对讲机个9墨斗只(三)测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求。根据现行测量规范和有关规程进行精度控制。为保证本工程测量精度从而确保高质量的工程目标
9、，采取以下主要措施：1.设立专职测量人员，专职测量器具，做到定人定机定路线定时间。2对经纬仪、水准仪、钢卷尺等测量仪器在使用前进行鉴定认可，对经纬仪、水准仪还应及时周检。3.经纬仪、水准仪、钢卷尺等测量器具由专职测量员保管保养，每次用后进行擦洗或上油等保养工作，其他人员不得操作此类测量器具，在雨天进行测量尚应对水准仪、经纬仪采取避雨措施。4当露天测量时，应尽量避开五级风以上的天气。5.采用正确的测量方法，如水准测控时，尽量将水准仪放在中间位置，减少可能存在的仪器误差。6采用内控法的同时进行正反复核法，对轴线进行交会复核，标高多点复核，对偏差较大超过允许值的点、线进行重测，反复校核直至达到控制目
10、标值；在允许偏差范围的可采取平均值或中间值的方法加以校正。二、基础工程施工（一）基础土方开挖因土方量不大，基础土方采用人工开挖。挖出土方随自卸汽车外运至业主指定地点。在开挖过程中，对土质情况、地下水位和标高等的变化随时测量，做好原始记录及绘出断面图，如发现地基土质与设计不符时，须经有关人员研究处理，同时在开挖时，不得破坏下面土的结构，当挖到距设计地面标高30Omm时，由人工作精细平整。（二）基础钢筋绑扎、混凝土浇筑待垫层施工完毕并混凝土达一定强度等级后，在垫层碎上测量放线，弹出独立基础的中心线和边线；然后按设计要求绑扎钢筋，柱子插筋下部与底板筋点焊固定位置，上部与支模脚手架固定。基础模板：独立
11、柱基采用竹胶合模板与木模板现场拼装。（三）施工要点：先在基槽底弹出基础边线，再把侧板对准边线垂直竖立，用水平尺校正侧板顶面水平后，再用斜撑和平撑钉牢。三、钢结构施工（一）钢结构制作与安装需用的钢材，必须由供应部门提供合格证明及有关技术文件。钢结构所用钢材的质量必须严格遵守国家有关的技术标准、规范和设计要求的规定。并按照有关的实验操作规程进行试验，提出准确可靠的数据，确保工程质量。配件、连接材料（焊条、焊丝和焊剂，高强度螺栓、普通螺栓及卸钉等）和涂料均应具有质量合格证，并应符合设计要求和现行国家技术标准的规定。（二）材料矫正钢结构制作工艺中矫正是关键的工序，是确保钢结构制作质量重要环节。对于各种
12、型材，如变形超标，下料前应以矫正。制作钢结构的钢材矫正应用平板机、型钢矫直机矫正和人工矫正，矫正后钢材表面，不应有明显的凹面或损伤，划痕深度不大于05mm。人工矫正钢板时，应根据变形情况,确定锤击顺序。（三）放样1放样前应该核对施工图、熟悉工艺标准、掌握各部件的精确尺寸严格控制尺寸精度；2.度量工具必须经法定计量单位校验；3.放样应以施工图的实际尺寸1：1的大样放出有关的节点，连接尺寸，作为控制号料、弯制、剪切、钱刨、钻孔和组装等的依据。（四）成品保护：1.钢构件涂装后加以临时围护隔席，防止踏踩，损伤涂层。2.钢构件涂装后，在4小时之内遇有大风或下雨时，则加以覆盖，防止沾染尘土和水汽，影响涂层
13、的附着力。3.涂装后的构件需要运输时，要注意防止磕碰，防止在地面拖拉，防止涂层损坏。4.涂装后的钢构件勿接触酸类液体，防止咬伤涂层。四、钢架施工钢架结构异地焊接拖至现场，吊车吊装方案。钢架结构进场做前期铁红防腐，并对钢架结构焊接法兰角筋板及连接方钢板，焊接完毕清除焊缝药皮，做防腐，合计2遍。钢架结构在吊装前两天进行面漆喷涂。以确保钢架结构表面漆面清洁。五、牌面及支撑钢梁焊接广告牌面采取异地焊接成品，吊车吊装组合方案。1广告牌面材料在异地，做防腐、下料、分组焊接牌面及支撑横担。2吊车扶牌面钢架、支撑横担、牌面中心立柱，并对牌面钢架、支撑横担、牌面中心立柱钢结构定位组合、焊接加固。3.牌面钢结构组
14、合焊接结束，检查清除焊缝药皮防腐补漏。4.牌面钢结构、牌面钢结构安装镀锌板全部结束，并经过书面验收。吊装安全措施：吊装作业对环境要求较为严格，所以本工程在吊装前应首先关注天气变化及天气预报，在保证天气没有4级（含4级）以上风速，工作场地正常不会使吊车进入作业场地后发生沉陷状态。之后确定吊装时间，制订吊装方案。第三节安装施工方案一、劳动力安排计划及措施（一）劳动力安排为了“优质、高速”地完成本工程的全部施工任务，工程项目部将根据本工程的实际施工量并结合工程施工的总目标工期和所制定的施工进度计划进行具体的安排，精心组织合理的劳动力的使用方案。（二）劳动力管理措施1施工人员采取以项目部正式工种为主，民工为补充的劳动力组织方式。2.按各分部分项工程、各施工阶段对劳动力的需要量计划，分阶段组织各工种工人进场。3.做好施工人员进场的安全、文明施工教育工作，进行必要的岗前培训，关键特殊技术工种人员必须持证岗。4.施工作业前按规定必须进行三级安全技术交底。5建立健全各项管理规章制度，加强对施工人员进行遵纪守法的教育。6.所有进场工人均登记成册，办理好各类必要的证件，以便于统一管理。主要劳动力安排计划表序号工种名称单位数量进场时间1焊工人根据进度计划进场2校工人根据进度计划进场3钢筋工人根据进度计划进场4油漆工、普工人根据进度计划进场5
