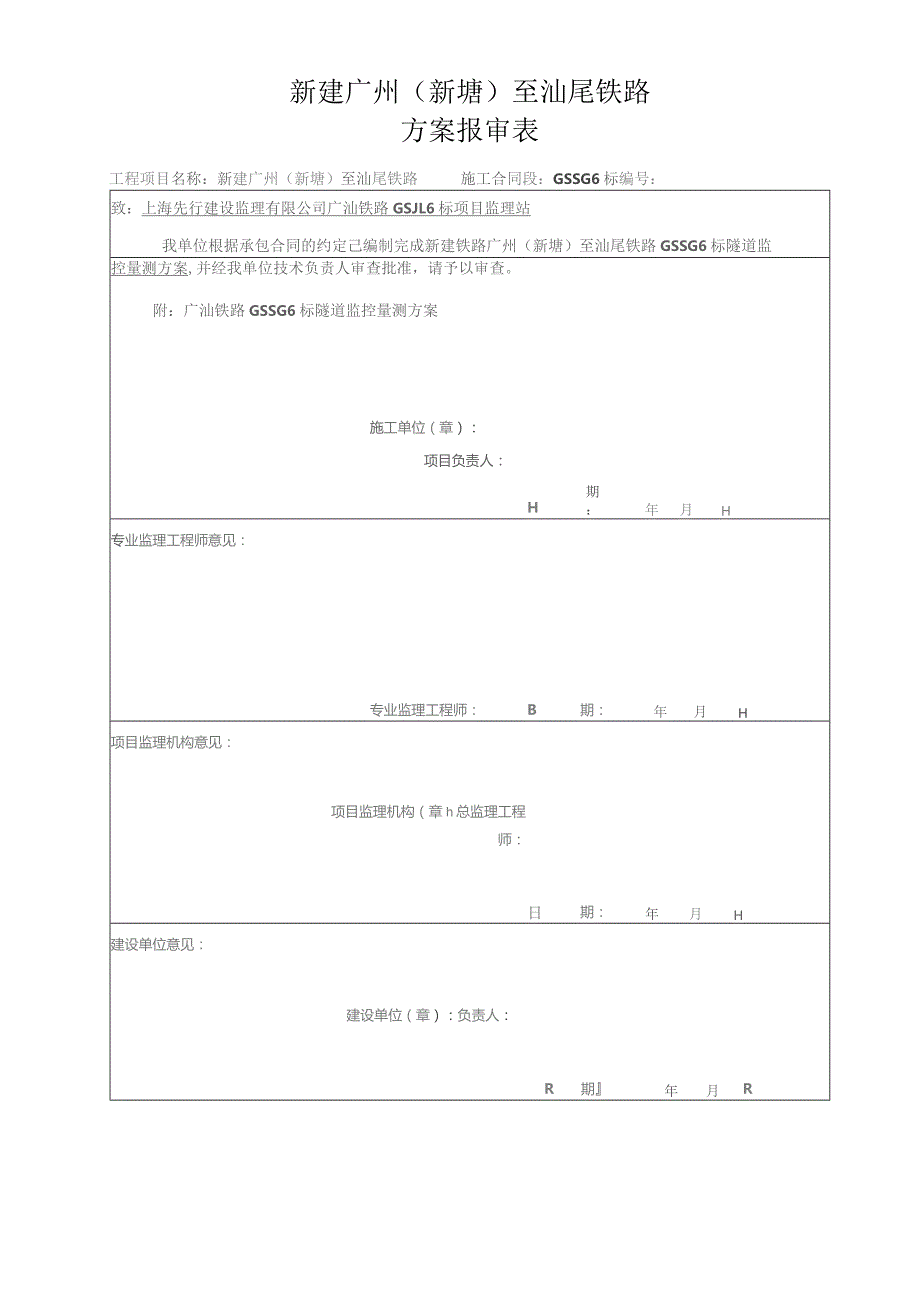

1、新建广州（新塘）至汕尾铁路GSSG6标隧道监控量测方案中国铁建新建广州（新塘）至汕尾铁路GSSG6标隧道监控量测方案中国铁建编制:审核:批准:新建广州（新塘）至汕尾铁路方案报审表工程项目名称：新建广州（新塘）至汕尾铁路施工合同段：GSSG6标编号：致：上海先行建设监理有限公司广汕铁路GSJL6标项目监理站我单位根据承包合同的约定己编制完成新建铁路广州（新塘）至汕尾铁路GSSG6标隧道监控量测方案,并经我单位技术负责人审查批准，请予以审查。附：广汕铁路GSSG6标隧道监控量测方案施工单位（章）：项目负责人：H期：年月H专业监理工程师意见：专业监理工程师：B期：年月H项目监理机构意见：项目监理机构
2、（章h总监理工程师：日期：年月H建设单位意见：建设单位（章）：负责人：R期年月R目录1,编制目的12、编制依据13、概述23.1工程概况23.2主要隧道工程23.3工程地质特征24、管理机构及职责34.1监控量测管理机构及模式34.1.1监控量测组织机构图34.1.2现场量测人员配置34.2监控量测责任与分工35,技术要求55.1量测仪器及人员安排55.2量测项目65.3监控量测断面布设及测点布置75.3.1监控量测断面布设75.4监控项目测点布设及标牌标识75.4.1地表沉降点布设情况75.4.2洞内监控量测点布设情况95.5监控量测的测点布置15.6监控量测频率25.6.1量测频率和周期总
3、体要求25.6.2量测项目监控频率35.6.3监控量测测量方法46、监控量测控制基准56.1监控量测控制基准内容56.2位移控制基虚管理分级56.3爆破振动和地表沉降控制基准77、监控量测实施计划87.I监控量测点、地表点布设及交底分级进行87.1.1监控量测点和地表点布点、验收及保护87.1.2监控量测交底实行三级交底制度97.1.3量测交底方式97.1.4其它施工注意事项W7.2监测管理值W7.2.1工程安全性评价及对应措施108、监控仪器设备及管理118.1仪器设备精度要求11&2仪器设备管理119、监控量测工作程序129.1监控量测作业准备1210,顼警处置1710.1监控量测数据处理
4、及预警分级管理17102预警处理措施18Ih量测注意事项812、监控量测睑收资料913、附则20附表A开挖工作面地质状况记录表21附表B隧道净空变化量测记录表23附表C隧道拱项下沉量测记录表24附表D地表沉降量测记录表25附表E隧道围岩量测地表点位布设表26附表F隧道洞内监控量测断面统计表28中铁十一局集团有限公司广汕铁路GSSG6标隧道监控量测方案为确保广汕铁路6标项目部隧道施工安全，根据铁路隧道监控量测技术规程(QCR9218-2015)和高速铁路隧道工程施工质量验收标准(TBIo753-2018)的要求，把隧道监控量测作为关键工序列入现场施工组织，并在施工中严格实施，结合广汕铁路6标项目
5、经理部隧道工程特点，特制定本方案。本方案适用于广汕铁路6标项目经理部隧道监控量测作业。1、编制目的(1)及时掌握围岩动态，对围岩稳定性作出评价；(2)为确定支护结构形式、支护参数和支护时间提供依据；(3)了解支护结构的受力大小和应力分布；(4)评价支护结构的合理性及其安全性，为施工提供指导，以确保施工和运营的安全并防止地表下沉；(5)将已有的工程量测结果应用到其它类似工程中，作为今后设计和施工的类比依据；2、编制依据(1)建筑变形测量规程(JGJ8-2016)；(2)高速铁路工程测量规范(TB10601-2009)；(3)铁路隧道设计规范(TB10003-2016)；(4)国家一、二等水准测量
6、规范(GB/T12897-2006)；(5)铁路隧道监控量测技术规程(Q/CR9218-2015)；(6)铁路隧道工程施工安全技术规程(TB10304-2009)；(7)高速铁路隧道工程施工技术规程(Q/CR9604-2015)；(8)高速铁路隧道工程施工质量验收标准(TB10753-2018)；(9)中铁十一局集团广汕铁路GSSG6标实施性施工组织。(10)施工图纸、设计要求和环境、地质条件。3、概述31工程概况广汕铁路GSSG6标段施工范围：DK168+616.245DK193+210.350,DK199+108.43DK219+305.27(赤石车站长链317.569m),45.Ikm(
7、不含先行标段5.9km),隧道9座，共27.9km,占比61.95%。3.2主要隧道工程表3T广汕铁路GSSG6标隧道分布统计表序号工点名称起迄里程长度(m)围岩级别1樟山隧道DK168+773DK172+9534180II1760,11I1650,IV410,V3602陈塘隧道DK173+666DK174010344IV40,V3043九龙隧道DK176+362DK176+654.48292.48IV25,V267.484迎牌山隧道DK179+206DK186+436.57230.5II3480,11I2565,IV725fV460.55斧头石隧道DK187+106DK192+6005494
8、.42II3945,11I355,IV460,V734.426杉排山隧道DK200+819DK201+053233.505IV70,V163.57鹤山隧道DK202+825DK204+1831358III120,IV690,V5488秋塘山隧道DK205+457DK206+9541497III68O,IV245,V5729三凸岭隧道DK211+530DK218+84573151111860,IV3575,V18803.3工程地质特征隧道地质条件复杂，分布有破碎带、下穿富水层等不良地质，本线隧道围岩局部较差，长大隧道主要为IV、V级围岩，隧道断面大、地下水丰富、施工技术复杂，对超前地质预报、监控
9、量测及施工过程控制要求高。隧道围岩差易产生变形和坍方，施工难度大。4、管理机构及职责4.1监控量测管理机构及模式4.1.1监控量测组织机构图图4-1施工量测组织机构图4.1.2现场量测人员配置一工区由王涛任队长，成员有宋君、刘夕正。二工区由陈建伟任队长，成员有杨公胜、李余靖。三工区由齐朝志任队长，成员有韩杰、潘金南。4.2监控量测责任与分工项目经理：作为标段监控量测第一责任人，全力支持监控量测信息化工作实施，协调配置专业量测人员和仪器设备，关注监控量测信息预警情况，对出现预警情况果断下令启动处理预案，监督处理预警流程直至完全取消预警。项目总工程师：主持编制隧道监控量测实施方案，监督监控量测信息
10、化的实施工作，协调解决阻碍监控量测正常实施的不良问题，协调各级技术部门根据监控量测数据信息，及时调整施工工序、工法，确保施工安全。对施工过程中出现的监控量测信息化预警情况，协调各级相关人员研讨施工处理措施，确保施工生产安全有序进行。安全总监：检查日常监控量测实施情况，密切关注隧道围岩变形情况，监督现场监控量测信息化在实施中出现预警的处理措施落实情况，严格把控施工安全。工区总工：全面负责监控量测实施方案及细则的编制、上报审批。参与现场监控量测作业指导，严格管控监控量测信息各级反馈流程，监督各级施工管理部门针对近期围岩变形情况对现场施工提出指导性意见。测量队长：具体负责监控量测实施方案及细则的编制
11、工作，监控量测信息化实施和测量队管理。全面监督管辖工区量测小组对监控量测信息化工作实施情况，确保各量测小组监控量测数据现场采集方法正确数据精准。检查日常量测信息反馈流程，做好监控量测数据收集，并上报工作。工区监控量测班长：监控量测信息化工作严格按照广汕铁路指挥部相关建设标准化管理体系文件标准执行，为保证现场采集数据精准，量测使用仪器要及时校正，现场测量控制点及时复核，督促现场施工人员严格保护好量测点及日常清洁。现场数据采集后仔细核对，确保精准数据上传。每日量测数据及时反馈，便于工程管理人员指导施工。负责在实施监控量测工作前，填写监控量测日志表，详细记录监控量测实施部位里程位置，工况环境及地质简
12、明情况，隧道监控日志具体填写按表4-2。表4-2广汕铁路GSSG6标*隧道监控量测日志表序号日期时间量测部位备注上导里程中导里程下导里程仰拱里程说明：L监控量测日志表由监控量测实施人员填写。2.备注栏中填写对量测有影响情况如：点位损坏、数据传输、停测原因等，以及向上级管理人员汇报，掌子面工程地质进行直观描述，初期支护观察情况等简要说明。5、技术要求5.1量测仪器及人员安排量测仪器配备：全站仪、电子水准仪、蓝牙适配器、隧道围岩监控量测软件、安卓系统手薄。辅助工具：手电筒、车辆及其它辅助工具。表5-1主要仪器型号序号仪器名称规格型号精度工区使用地点1全站仪徐卡TS02lmm+2ppm一工区隧道地表
