1、建筑设备安装分项工程施工技术（工艺、质量）交底卡GD3010109叵叵单位（子单位）工程名称所属子分部（系统）工程名称/分项（子系统）工程名称相关的施工部位（层、区、段、房、室）总承包施工单位项目负责人专业承包施工单位项目负责人施工执行的技术标淮（含企业的工艺规程、工法等）名称及编号智能建筑工程质量验收规范GB50339-2013火灾自动报警系统安装及联动调试1适用范围适用于建筑工程中火灾自动报警系统的安装。不适用于生产和贮存火药、炸药、弹药、火工品等爆炸危险场所火灾自动报警系统的安装。2施工准备2.1技术准备1使用的是国家现行的各种标准、规范、规程。2.编制专项施工方案，经主管领导审批，并报
2、监理单位或建设单位。3.施工图纸齐全，施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，对作业工人进行有针对性技术交底，交底内容包括：质量、环境、职业健康安全三个方面。4.安装前确定安装位置是否满足安装要求。2.2材料设备要求1.前端部分：控制台、消防报警主机、计算机、不间断电源、打印机等。2.终端部分：感烟、感温探测器、可燃气体探测器、红外光束探测器、缆式探测器、手动报警按钮、消防电话、模块等。3.传输部分：电线电缆、模块箱等。4.上述设备材料应根据合同技术文件和工程设计文件的要求选型，对设备、材料和软件进行进场验收，并填写设备材料进场检验表。设备应有产品合格证、检测报告、安装及使

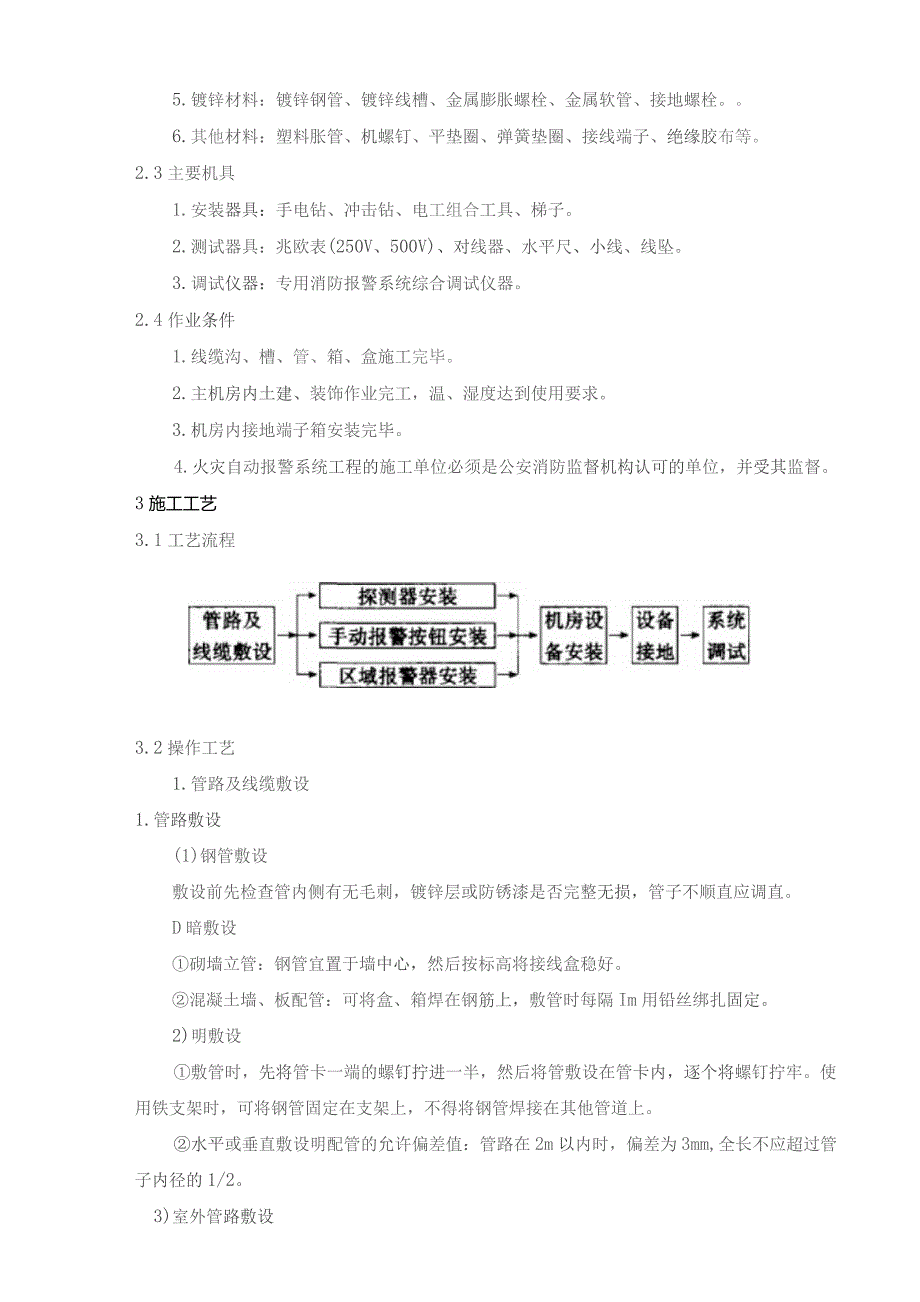

3、用说明书、CCC认证标识等。如果是进口产品，则需提供原产地证明和商检证明，配套提供的质量合格证明，检测报告及安装、使用、维护说明书的中文文本（或附中文译文）。设备安装前，应根据使用说明书进行全部检查，方可安装。5.镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。6.其他材料：塑料胀管、机螺钉、平垫圈、弹簧垫圈、接线端子、绝缘胶布等。2.3主要机具1.安装器具：手电钻、冲击钻、电工组合工具、梯子。2.测试器具：兆欧表(250V、500V)、对线器、水平尺、小线、线坠。3.调试仪器：专用消防报警系统综合调试仪器。2.4作业条件1.线缆沟、槽、管、箱、盒施工完毕。2.主机房内土建、装
4、饰作业完工，温、湿度达到使用要求。3.机房内接地端子箱安装完毕。4.火灾自动报警系统工程的施工单位必须是公安消防监督机构认可的单位，并受其监督。3施工工艺3.1工艺流程3.2操作工艺1.管路及线缆敷设1.管路敷设(1)钢管敷设敷设前先检查管内侧有无毛刺，镀锌层或防锈漆是否完整无损，管子不顺直应调直。D暗敷设砌墙立管：钢管宜置于墙中心，然后按标高将接线盒稳好。混凝土墙、板配管：可将盒、箱焊在钢筋上，敷管时每隔Im用铅丝绑扎固定。2)明敷设敷管时，先将管卡一端的螺钉拧进一半，然后将管敷设在管卡内，逐个将螺钉拧牢。使用铁支架时，可将钢管固定在支架上，不得将钢管焊接在其他管道上。水平或垂直敷设明配管的

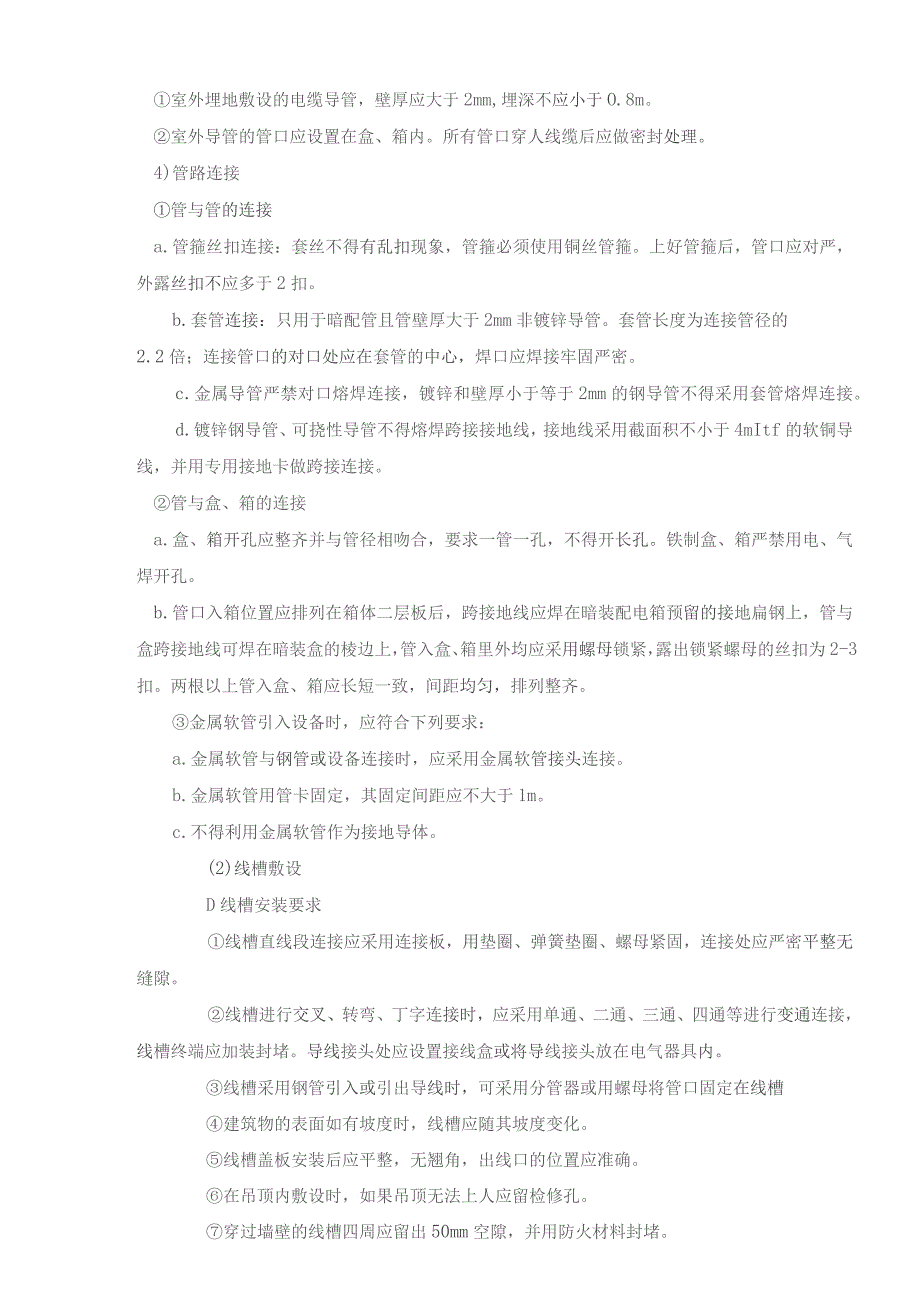

5、允许偏差值：管路在2m以内时，偏差为3mm,全长不应超过管子内径的1/2。3)室外管路敷设室外埋地敷设的电缆导管，壁厚应大于2mm,埋深不应小于O.8m。室外导管的管口应设置在盒、箱内。所有管口穿人线缆后应做密封处理。4)管路连接管与管的连接a.管箍丝扣连接：套丝不得有乱扣现象，管箍必须使用铜丝管箍。上好管箍后，管口应对严，外露丝扣不应多于2扣。b.套管连接：只用于暗配管且管壁厚大于2mm非镀锌导管。套管长度为连接管径的2.2倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密。c.金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的钢导管不得采用套管熔焊连接。d.镀锌钢导管、可挠性导管不得
6、熔焊跨接接地线，接地线采用截面积不小于4mItf的软铜导线，并用专用接地卡做跨接连接。管与盒、箱的连接a.盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。铁制盒、箱严禁用电、气焊开孔。b.管口入箱位置应排列在箱体二层板后，跨接地线应焊在暗装配电箱预留的接地扁钢上，管与盒跨接地线可焊在暗装盒的棱边上，管入盒、箱里外均应采用螺母锁紧，露出锁紧螺母的丝扣为2-3扣。两根以上管入盒、箱应长短一致，间距均匀，排列整齐。金属软管引入设备时，应符合下列要求：a.金属软管与钢管或设备连接时，应采用金属软管接头连接。b.金属软管用管卡固定，其固定间距应不大于1m。c.不得利用金属软管作为接地导体。(2
7、)线槽敷设D线槽安装要求线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，连接处应严密平整无缝隙。线槽进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通等进行变通连接，线槽终端应加装封堵。导线接头处应设置接线盒或将导线接头放在电气器具内。线槽采用钢管引入或引出导线时，可采用分管器或用螺母将管口固定在线槽建筑物的表面如有坡度时，线槽应随其坡度变化。线槽盖板安装后应平整，无翘角，出线口的位置应准确。在吊顶内敷设时，如果吊顶无法上人应留检修孔。穿过墙壁的线槽四周应留出50mm空隙，并用防火材料封堵。金属线槽及其金属支架和引入引出的金属导管必须接地可靠。槽经过建筑物的变形缝（伸缩缝、沉降缝
8、）时，线槽本身应断开，槽内用内连接板搭接，不需固定。保护地线和槽内导线均应留有补偿裕量。敷设在竖井、吊顶、通道、夹层及设备层等处的线槽应符合现行国家标准高层民用建筑设计防火规范（GB50045）的有关防火要求。2）吊装金属线槽安装钢结构中一般采用万能型吊具，安装前先将吊具及附件组装成整体，用卡具在钢结构上卡牢。线槽直线段组装时，应先做十线，再做分支线，将吊装器与线槽用蝶形夹卡固定，并逐段组装成形。线槽与线槽可采用内连接头或外连接头，配上平垫和弹簧垫用螺母紧固。转弯部位应采用立上弯头和立下弯头，安装角度应适宜。出线口处应利用出线口盒进行连接，末端部位要装上封堵，在盒、箱、柜进出线处应采用抱脚连接
9、。3）地面金属线槽安装根据弹线位置，固定线槽支架，将地面金属线槽放在支架上，然后进行线槽连接，并接好出线口。线槽与分线盒连接应正确选用分线盒、管件，连接应固定牢靠。地面线槽及附件全部安装后，进行系统调整，根据地面厚度调整线槽干线、分支线、分线盒接头、转弯、转角和出口等处，水平高度与地面平齐，并将盒盖盖好，封堵严实，以防污染堵塞，直至配合土建地面施工结束为止。4）线槽保护地线安装金属线槽及其支架全长不应少于2处与接地干线相连接。非镀锌线槽间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于6m峭镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
10、除满足以上要求外，火灾自动报警系统中钢管、线槽及线缆敷设还应满足下列要求：(1)火灾自动报警系统线缆敷设等应根据现行国家标准火灾自动报警系统设计规范(GB50116)的规定，对线缆的种类、电压等级进行检查。(2)对每回路的导线用250V的兆欧表测量绝缘电阻,其对地绝缘电阻值不应小于20M(3)不同电流类型、不同系统、不同电压等级的消防报警线路不应穿人同一根管内或敷设于线槽的同一槽空内。(4)埋人非燃烧体的建筑物、构筑物内的电线保护管.其保护层厚度不应小于30mm,(5)如条件限制强电和弱电线路共用一个竖井时.应分别布置在竖井的两侧。(6)在建筑物的吊顶内必须采用金属管、金属线槽。金属线槽和钢管
11、明配时，应按设计要求采取防火保护措施。(7)暗装消火栓箱配管时应从侧面进线，接线盒不应放在消火栓箱的后侧。(8)火灾自动报警系统的传输线路应采用铜芯绝缘线或铜芯电缆，阻燃耐火性能符合设计要求，其电压等级不应低于交流250V。(9)火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“+”线为红色,一”线为蓝色，其余线应根据不同用途采用其他颜色区分。同一工程中相同用途的导线颜色应一致，接线端子应有标号。2.探测器安装(1)火灾探测器安装应符合设计要求。(2)探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45度。(3)探测器的底座应牢固可靠。(4)探测器的连接导线必须可靠压接或焊接，当采用焊
12、接时不得使用带腐蚀性的助焊剂，外接导线应有0.15m的裕量，进人探测器的导线应有明显标志。(5)探测器确认灯在侧面时应面向便于人员观察的主要入口方向，确认灯在底面时同一区域内的确认灯方向一致。(6)探测器底座的穿线孔宜封堵，安装时应采取保护措施。(7)在电梯井、升降机井设置探测器时，其位置宜在井道上方的机房顶棚上。(8)探测器至墙壁、梁边的水平距离，不应小于0.5m见图21-13。图21-13探测解距墙、梁安较位置图(9)探测器周围O.5m内，不应有遮挡物。(10)探测器至空调送风口边的水平距离不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m(11)在宽度小于3m的内走廊顶棚上设
13、置探测器时，宜居中布置。感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m。探测器距端墙的距离不应大于探测器安装间距的一半。见图21-14。(12)可燃气体探测器的安装位置和安装高度应依据所探测气体的性质而定。当探测的可燃气体比空气重时，探测器安装在下部，当探测的可燃气体比空气轻时，探测器安装在上部。(13)红外光束探测器的安装应符合以下要求：D发射器和接收器应安装在同一条直线上。见图21-15。线通路上不应有遮挡物。3)相邻两组红外光束感烟探测器水平距离应不大于14m,探测器距侧墙的水平距离不应大于7m,且不应小于0.5m4)探测器光束距顶棚一般为0.3m0.8m,且不得
14、大于1m。5)探测器发出的光束应与顶棚水平，远离强磁场，避免阳光直射，底座应牢固地安装在墙上。(14)缆式探测器的安装应符合以下要求:1)缆式探测器用于监测室内火灾时，可敷设在室内的顶棚下，其线路距顶棚的垂直距离应小于O.5m。2)热敏电缆安装在电缆托架或支架上时，应紧贴电力电缆或控制电缆的外护套，呈正弦波方式敷设。3)热敏电缆敷设在传送带上时，可借助M形吊线直接敷设于被保护传送带的上方及侧面。4)热敏电缆安装于动力配电装置上时，应与被保护物有良好的接触。5)热敏电缆敷设时应用固定卡具固定牢固，严禁硬性折弯、扭曲，防止护套破损。必须弯曲时，弯曲半径应大于20Onrnm.3.手动报警按钮安装(1
15、)手动火灾报警按钮的安装位置和高度应符合设计要求，安装牢固且不应倾斜。(2)手动火灾报警按钮外接导线应留有Ioomm的裕量，且在端部应有明显标志。4.区域报警器安装(1)区域报警控制器安装应符合设计要求，端正牢固，不得倾斜。底边距地面高度不应小于1.5m。，(2)用对线器进行线缆编号。(3)压线前应对导线进行绝缘摇测，合格后方可压线。导线留有一定的裕量，分束绑扎。(4)控制箱内的模块应按设备制造商和设计的要求配线，布线合理，安装牢固，并有标识。(5)控制器接地应牢固，并有明显标志。5.机房设备安装(1)消防控制主机安装应符合下列要求：D消防控制机柜槽钢基础应在水泥地面生根并固定牢固。2)机柜按设计要求进行排列，根据柜的固定孔距在基础槽钢上钻孔。安装时从一端开始逐台就位。用螺栓固定。用小线找平找直后再将各螺栓紧固。3)消防控制机柜(台)前操作距离，单列布置时不小于L5m,双列布置时不小于2m,在有人值班经常工作的一面，距墙的距离不应小于3m,柜后维修距离不应小于1
