《热处理过程中的过热现象及控制.docx》由会员分享，可在线阅读，更多相关《热处理过程中的过热现象及控制.docx（2页珍藏版）》请在第壹文秘上搜索。

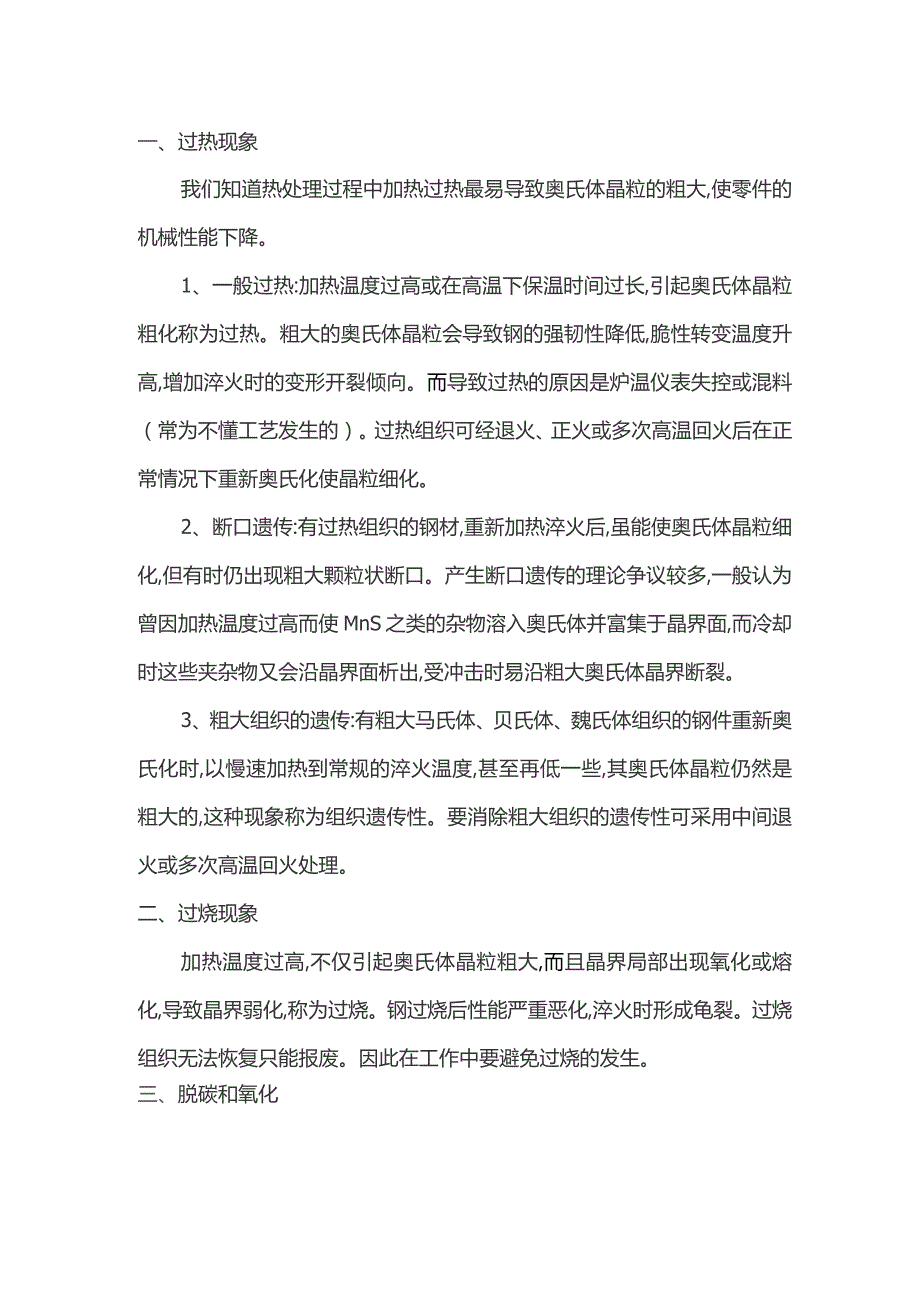

1、一、过热现象我们知道热处理过程中加热过热最易导致奥氏体晶粒的粗大,使零件的机械性能下降。1、一般过热:加热温度过高或在高温下保温时间过长,引起奥氏体晶粒粗化称为过热。粗大的奥氏体晶粒会导致钢的强韧性降低,脆性转变温度升高,增加淬火时的变形开裂倾向。而导致过热的原因是炉温仪表失控或混料（常为不懂工艺发生的）。过热组织可经退火、正火或多次高温回火后在正常情况下重新奥氏化使晶粒细化。2、断口遗传:有过热组织的钢材,重新加热淬火后,虽能使奥氏体晶粒细化,但有时仍出现粗大颗粒状断口。产生断口遗传的理论争议较多,一般认为曾因加热温度过高而使MnS之类的杂物溶入奥氏体并富集于晶界面,而冷却时这些夹杂物又会沿

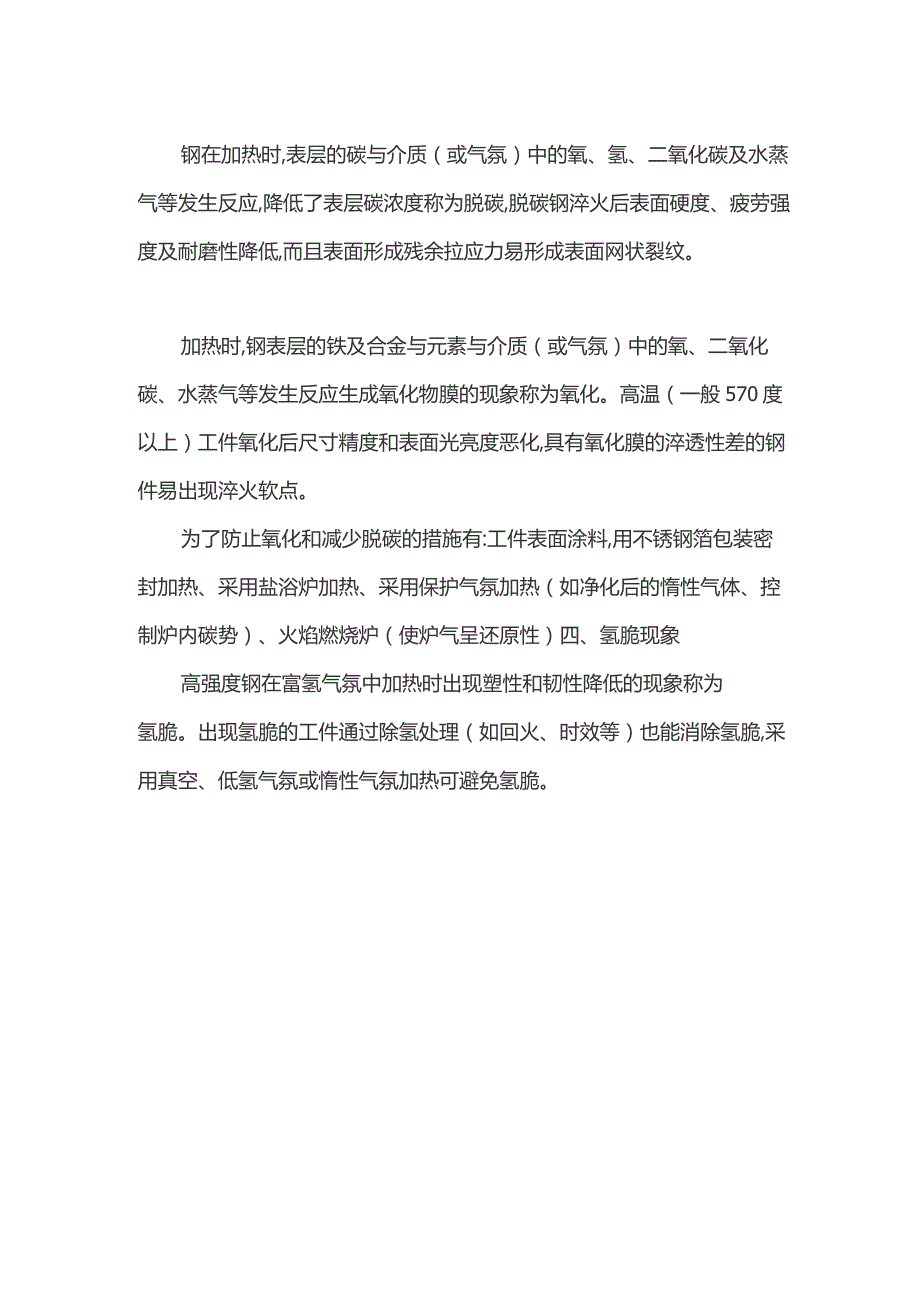

2、晶界面析出,受冲击时易沿粗大奥氏体晶界断裂。3、粗大组织的遗传:有粗大马氏体、贝氏体、魏氏体组织的钢件重新奥氏化时,以慢速加热到常规的淬火温度,甚至再低一些,其奥氏体晶粒仍然是粗大的,这种现象称为组织遗传性。要消除粗大组织的遗传性可采用中间退火或多次高温回火处理。二、过烧现象加热温度过高,不仅引起奥氏体晶粒粗大,而且晶界局部出现氧化或熔化,导致晶界弱化,称为过烧。钢过烧后性能严重恶化,淬火时形成龟裂。过烧组织无法恢复只能报废。因此在工作中要避免过烧的发生。三、脱碳和氧化钢在加热时,表层的碳与介质（或气氛）中的氧、氢、二氧化碳及水蒸气等发生反应,降低了表层碳浓度称为脱碳,脱碳钢淬火后表面硬度、疲
3、劳强度及耐磨性降低,而且表面形成残余拉应力易形成表面网状裂纹。加热时,钢表层的铁及合金与元素与介质（或气氛）中的氧、二氧化碳、水蒸气等发生反应生成氧化物膜的现象称为氧化。高温（一般570度以上）工件氧化后尺寸精度和表面光亮度恶化,具有氧化膜的淬透性差的钢件易出现淬火软点。为了防止氧化和减少脱碳的措施有:工件表面涂料,用不锈钢箔包装密封加热、采用盐浴炉加热、采用保护气氛加热（如净化后的惰性气体、控制炉内碳势）、火焰燃烧炉（使炉气呈还原性）四、氢脆现象高强度钢在富氢气氛中加热时出现塑性和韧性降低的现象称为氢脆。出现氢脆的工件通过除氢处理（如回火、时效等）也能消除氢脆,采用真空、低氢气氛或惰性气氛加热可避免氢脆。
