《焊丝保管知识点.docx》由会员分享，可在线阅读，更多相关《焊丝保管知识点.docx（3页珍藏版）》请在第壹文秘上搜索。
1、焊丝是一种金属制品，尽管大多数实芯焊丝及无缝药芯焊丝表面都经过镀铜处理，部分有缝药芯焊丝的表面也经过防锈处理。在焊丝的包装上，除了采用塑料袋外，有的袋中还加一小包防潮剂，外面有纸盒包装，但防潮仍然是焊丝保管中必须要考虑的问题。因为吸潮了的焊丝，可使熔敷金属中扩散氢含量增加，产生凹坑、气孔等缺陷，焊接工艺性能及焊缝金属力学性能变差，严重的可导致焊缝开裂，这一点与其他焊材是一样的。当然，由于药芯焊丝中的粉剂被非常紧密的包在钢带中，药粉与空气接触很少，同时也没有使用焊条中水玻璃那样易吸潮的物质。因此，与焊条相比，焊丝吸潮量很小，但若长期在高温高湿环境中放置，除焊丝表面生锈外，也同样会吸潮的。随着吸潮

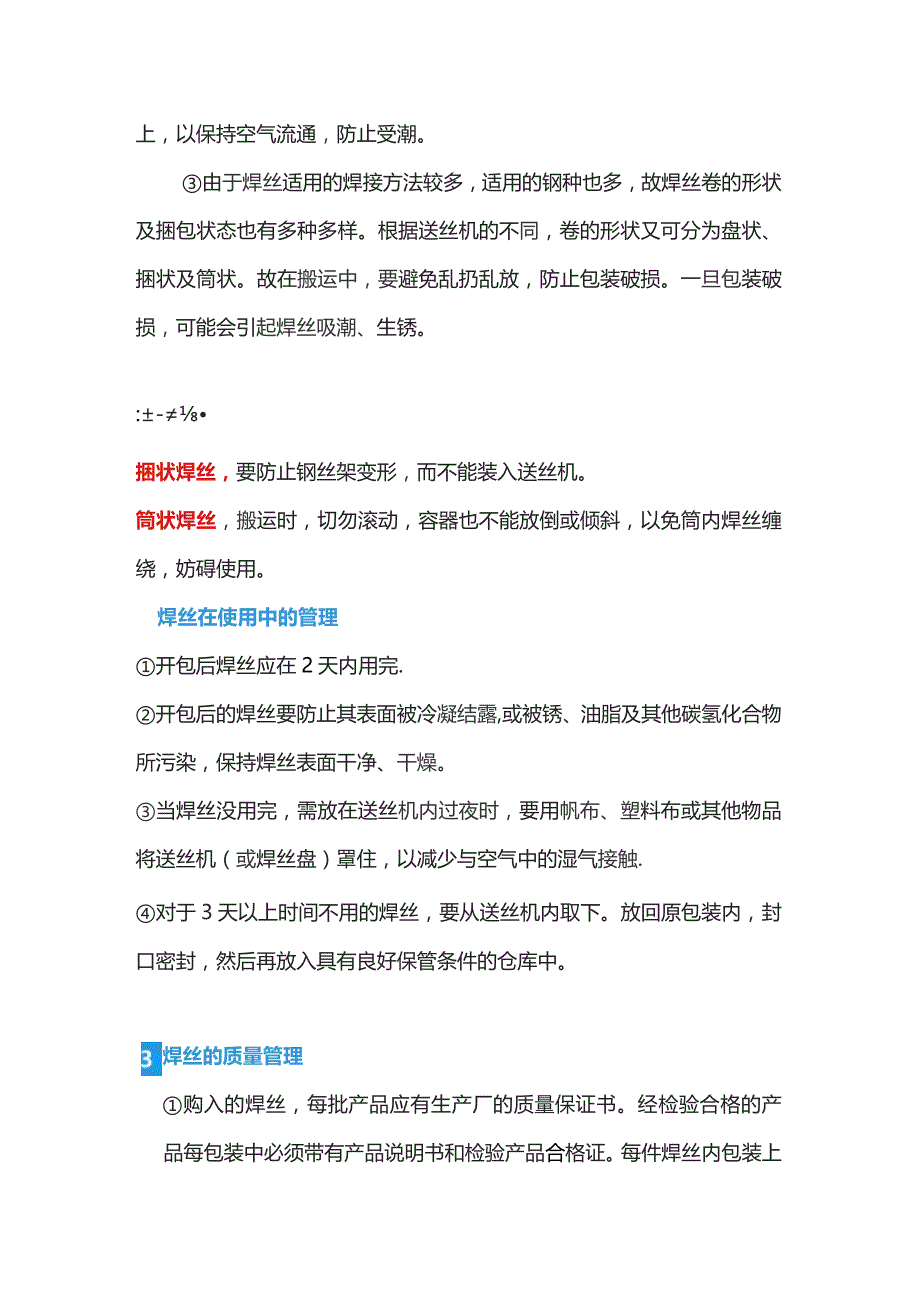

2、时间的增长和吸潮量的增加，熔敷金属中的扩散氢量逐渐增多，这对焊缝的抗裂性能是不利的。焊丝的保管要求要求在推荐的保管条件下，原始未打开包装的焊丝，至少有12个月可保持在工厂新鲜状态。当然，最大的保管时间取决于周围的大气环境（温度、湿度等）.仓库推荐的保管条件：室温在1015。C（最高40）以上，最大相对湿度为60%o焊丝应存放在干燥、通风良好的库房中，不允许露天存放或放在有有害气体和腐蚀性介质（如S02等）的室内。室内应保持整洁。堆放时不宜直接放在地面上，最好放在离地面和墙壁不小于300mm的架子或垫板上，以保持空气流通，防止受潮。由于焊丝适用的焊接方法较多，适用的钢种也多，故焊丝卷的形状及捆包
3、状态也有多种多样。根据送丝机的不同，卷的形状又可分为盘状、捆状及筒状。故在搬运中，要避免乱扔乱放，防止包装破损。一旦包装破损，可能会引起焊丝吸潮、生锈。:-捆状焊丝，要防止钢丝架变形，而不能装入送丝机。筒状焊丝，搬运时，切勿滚动，容器也不能放倒或倾斜，以免筒内焊丝缠绕，妨碍使用。焊丝在使用中的管理开包后焊丝应在2天内用完.开包后的焊丝要防止其表面被冷凝结露,或被锈、油脂及其他碳氢化合物所污染，保持焊丝表面干净、干燥。当焊丝没用完，需放在送丝机内过夜时，要用帆布、塑料布或其他物品将送丝机（或焊丝盘）罩住，以减少与空气中的湿气接触.对于3天以上时间不用的焊丝，要从送丝机内取下。放回原包装内，封口密

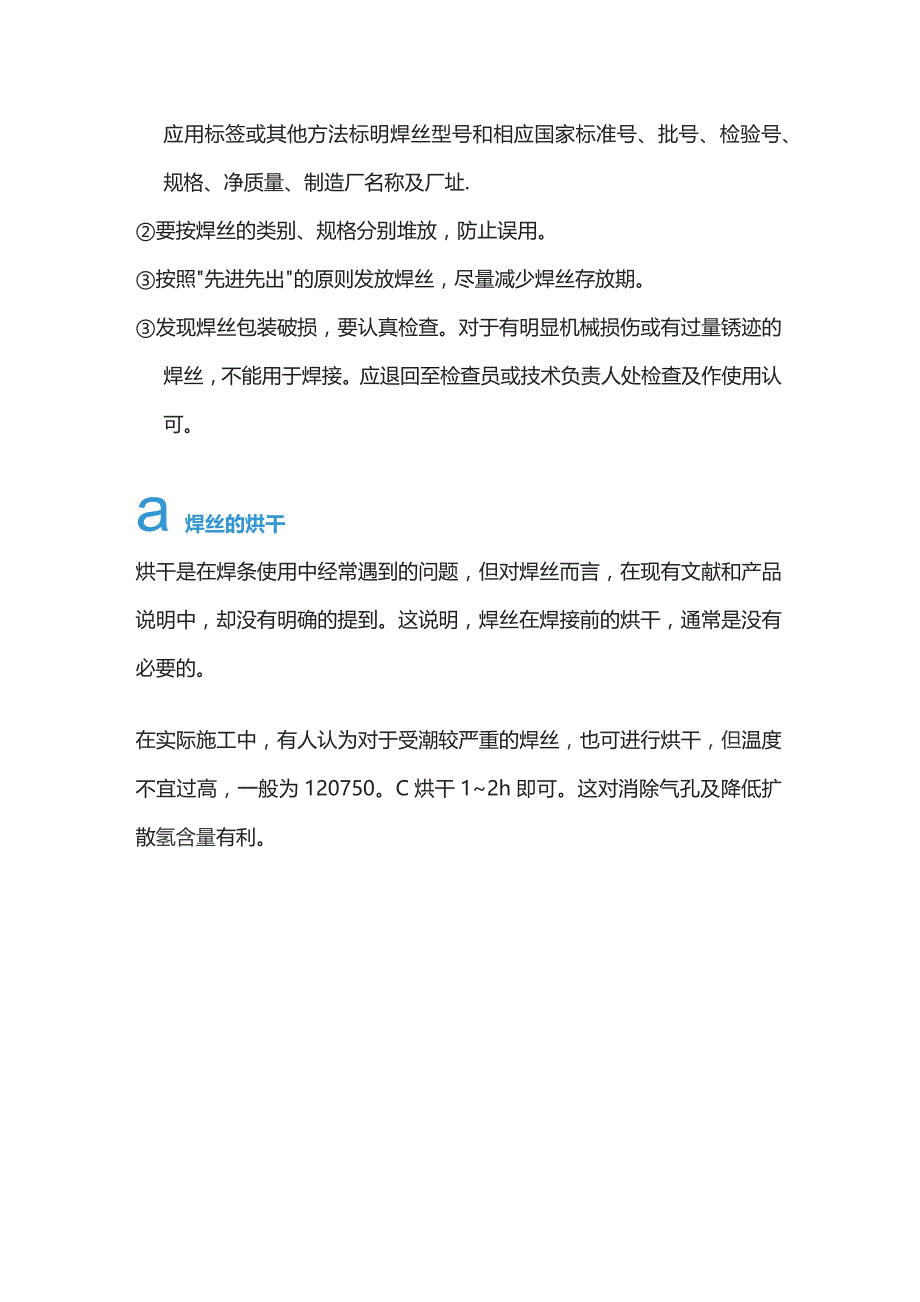

4、封，然后再放入具有良好保管条件的仓库中。焊丝的质量管理购入的焊丝，每批产品应有生产厂的质量保证书。经检验合格的产品每包装中必须带有产品说明书和检验产品合格证。每件焊丝内包装上应用标签或其他方法标明焊丝型号和相应国家标准号、批号、检验号、规格、净质量、制造厂名称及厂址.要按焊丝的类别、规格分别堆放，防止误用。按照先进先出的原则发放焊丝，尽量减少焊丝存放期。发现焊丝包装破损，要认真检查。对于有明显机械损伤或有过量锈迹的焊丝，不能用于焊接。应退回至检查员或技术负责人处检查及作使用认可。a焊丝的烘干烘干是在焊条使用中经常遇到的问题，但对焊丝而言，在现有文献和产品说明中，却没有明确的提到。这说明，焊丝在焊接前的烘干，通常是没有必要的。在实际施工中，有人认为对于受潮较严重的焊丝，也可进行烘干，但温度不宜过高，一般为120750。C烘干12h即可。这对消除气孔及降低扩散氢含量有利。
