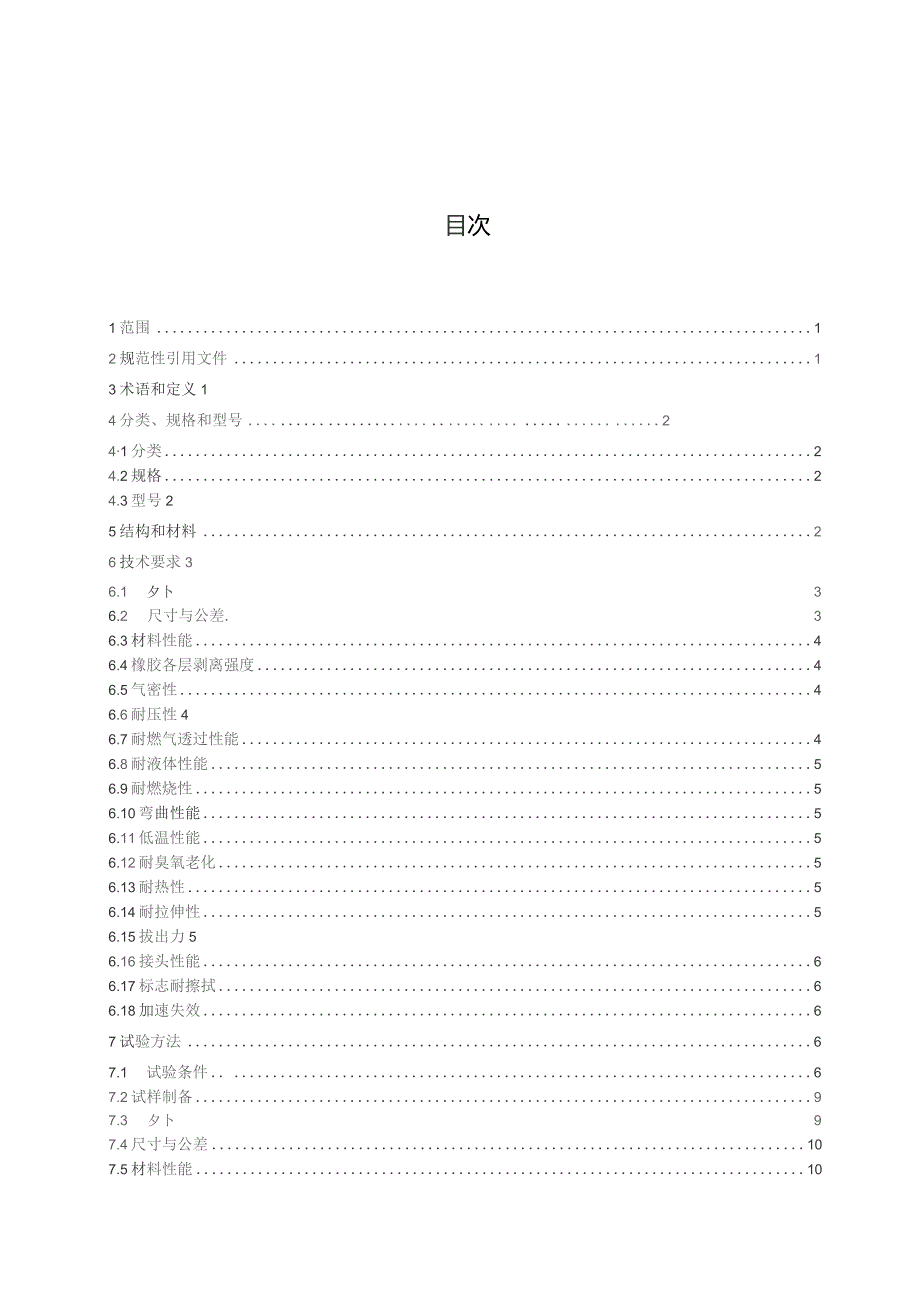

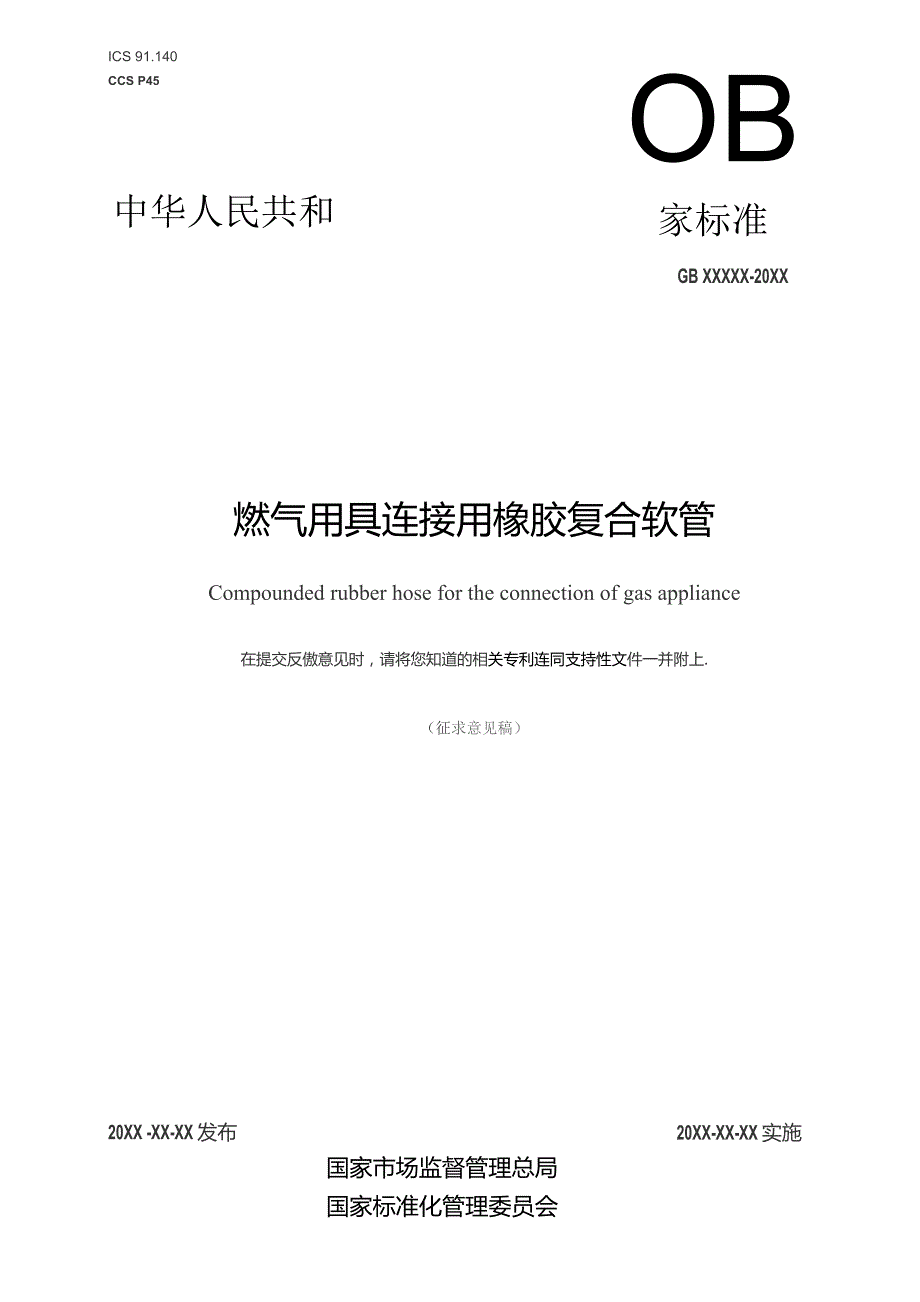

1、ICS 91.140CCS P45OB中华人民共和家标准GB XXXXX-20XX燃气用具连接用橡胶复合软管Compounded rubber hose for the connection of gas appliance在提交反傲意见时，请将您知道的相关专利连同支持性文件一并附上.（征求意见稿）本稿完成日期:2023-l 1-1720XX -XX-XX 发布20XX-XX-XX 实施国家市场监督管理总局国家标准化管理委员会目次1范围12规范性引用文件13术语和定义14分类、规格和型号241分类24.2规格24.3型号25结构和材料26技术要求36.1夕卜36.2尺寸与公差.36.3材料性能

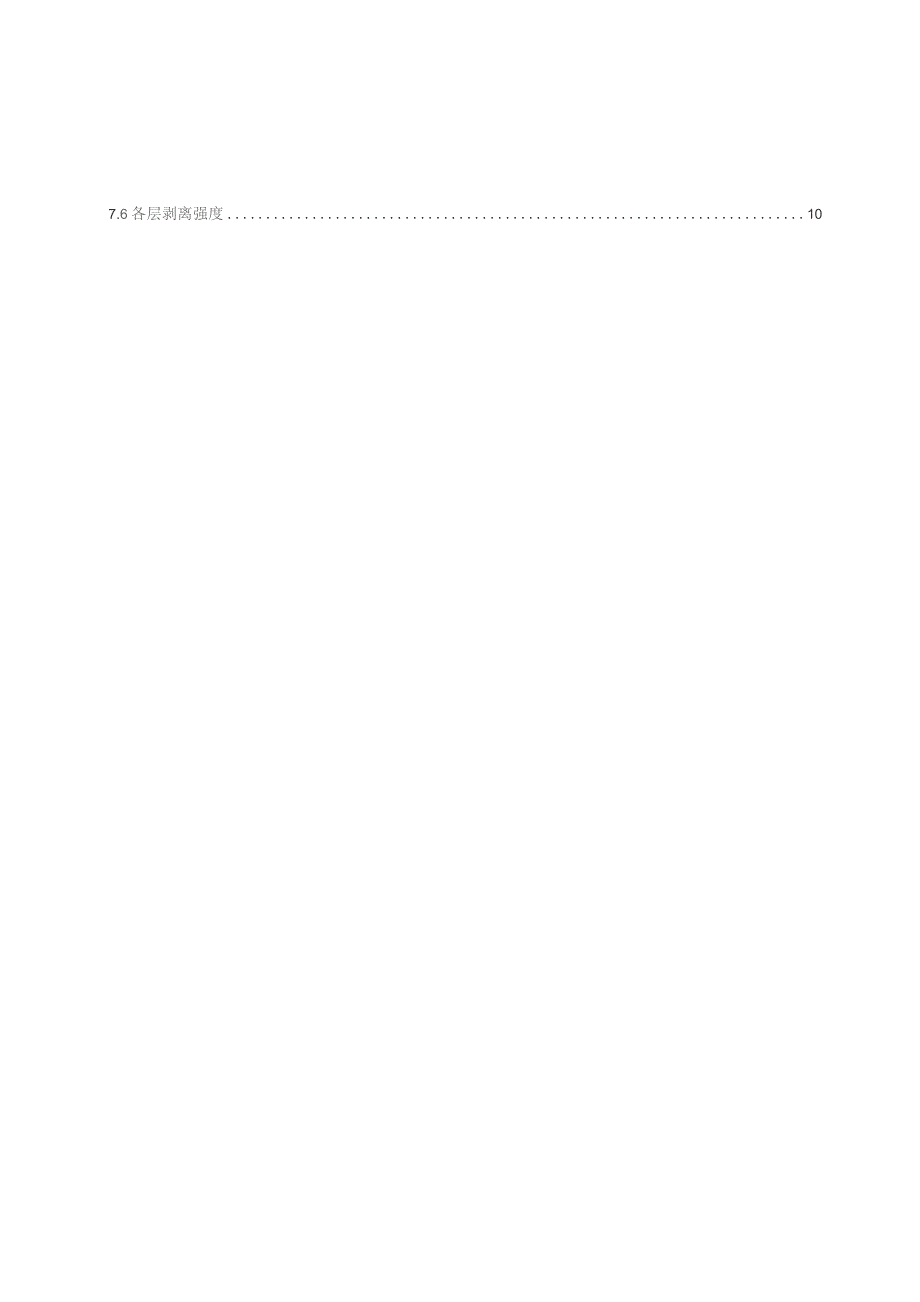

2、46.4橡胶各层剥离强度46.5气密性46.6耐压性46.7耐燃气透过性能46.8耐液体性能56.9耐燃烧性56.10弯曲性能56.11低温性能56.12耐臭氧老化56.13耐热性56.14耐拉伸性56.15拔出力56.16接头性能66.17标志耐擦拭66.18加速失效67试验方法67.1试验条件67.2试样制备97.3夕卜97.4尺寸与公差107.5材料性能107.6各层剥离强度107.7气密性107.8耐压性107.9耐燃气透过性能107.10耐液体性能+,.+,.,+,.+,*,+,.+,.+,.,*.,.*,*,117.11耐燃烧性H7.12弯曲性能H7.13fi11nt,*,+,*+
3、,+,*,+,*,+,.,*.*,Il7.14耐臭氧老化127,15耐热性，.，.，.，127.16耐拉伸性127.17拔出力，127.18接头性能127.19标志耐擦拭137.20力口138检验规则138.1检验分类138.2出厂检验138.3型式检验139标志和使用说明书159.2使用说明书1510包装、运输和贮存1510.1，+，+，+,，*,，+.，+，+，*,*,+,.+*,+,+,+,+,+*+,.15102，+，+，*+,，+,，+，+，+,+,*,*，*，*,*+,*,*,.+,*.,*,Ib10.3贮存16附录A（资料性附录）橡胶复合软管连接方式17A.1插入式连接17A.2
4、螺纹连接18参考文献20刖百本文件按照GBrrI.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由中华人民共和国住房和城乡建设部提出并归口。燃气用具连接用橡胶复合软管1范围本文件规定了燃气用具连接用橡胶复合软管（以下简称“软管”）的术语和定义，分类、规格和型号，结构和材料，技术要求，试验方法，检验规则，标志、包装、运输和贮存.本文件适用于公称压力10kPa及以下、使用环境温度为TOC70C的城镇燃气室内管道支管、家用瓶装液化石油气调压器出口与用户燃气燃烧器具连接用软管。本文件所指城镇燃气为符合GB/T13611的天然气、液化石油气和人工煤气。2规范性引用文件下
5、列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注H期的引用文件,仅该H期对应的版本适用于本文件：不注H期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度）GB/T1690硫化橡胶或热塑性橡胶耐液体试验方法GB/T2941橡胶物理试验方法试样制备和调节通用程序GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T5563橡胶和塑料软管及软管组合件静液压试验方法GB/T5565.1橡胶
6、和塑料软管及非增强软管柔性及挺性的测量第1部分：室温弯曲试验GB/T5565.2橡胶和塑料软管及非增强软管柔性及挺性的测量第2部分：低于室温弯曲试验GB/T730755非密封管螺纹GB/T9573橡胶和塑料软管及软管组合件软管尺寸和软管组合件长度测量方法GB/T9576橡胶和塑料软管及软管组合件选择、贮存、使用和维护指南GB/T9577橡胶和塑料软管及软管组合件标志、包装和运输规则GB/T9969工业产品使用说明书总则GB/T10587盐雾试验箱技术条件GB/T10589低温试验箱技术条件GB/T11158高温试验箱技术条件GB/T13611城镇燃气分类和基本特性GB/T14905橡胶和塑料软
7、管各层间粘合强度的测定GB17905家用燃气燃烧器具安全管理规则GB/T20028硫化橡胶或热塑性橡胶应用阿累尼乌斯图推算寿命和最高使用温度GB/T23658弹性体密封圈输送气体燃料和烽类液体的管道和配件用密封圈的材料要求GB/T24134橡胶和塑料软管静态条件下耐臭氧性能的评价GB/T2828.I计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GBXXXXX燃气用具连接用金属包覆软管3. 1橡胶复合软管copoundedrubberhose由橡胶共混或橡胶与塑料共混材料制作的软管。3.2附件accessory连接在橡胶复合软管与燃气用具之间的螺纹连接接头、喉箍、压套等。
8、4分类、规格和型号4.1分类4.1.1软管按适用燃气类别分为天然气和液化石油气（TY）、人工煤气（R）软管。4.1.2软管按连接接头形式分为：a）两端为螺纹连接接头的软管，代号为A:b）一端为螺纹连接接头、另一端为插入式连接接头的软管，代号为B:c）两端为插入式连接接头的软管，代号为*注：示意见附录A。4.2规格软管按公称内径分为9.0mm、9.5Dml和13.0mm。4.3型号软管型号按如下规则编制:公称内径（单位：mm）接头连接方式代号（A、B、C）人工煤气R）燃气类别（天然气和液化石油气TY、燃气用具连接用橡胶复合软管（RLX）示例1：两端为插入式连接接头，公称内径9.0的液化石油气燃气
9、用具连接用橡胶复合软管型号标iB:RLX-TY-C-9.0。示例2:一端为螺纹连接接头，另一端为插入式连接接头，公称内径9.5mm天然气燃气用具连接用橡胶复合软管型号标id:RLX-TY-B-9.5.5结构和材料5.1结构5.1.1软管的结构为单层或多层结构。5.1.2软管与燃气用具的连接方式为插入式连接和接头连接，接头性能应符合6.16的规定，连接尺寸要求详见附录A。5.2材料5.2.1软管内层材料应与燃气类别相匹配，外层材料应与厨房环境条件相适应。5.2.2软管材料及配料不应随着使用时间的延长而出现引起燃烧器火孔堵塞的析出物。5.2.3软管材料及配料不应随使用时间延长而释放影响环境及人身健
10、康的挥发物.5.2.4软管的材料应符合表3的规定。5.2.5附件材料应符合表1的规定，或采用同等性能及以上的其它材料。表1附件材料序号名称材料牌号标准号1压套06Crl9Ni0（304不锈钢）GB/T4240H68GB/T52312螺母、管芯HPb59-lGB/T523106Crl9Ni0GB/T12203喉箍06Crl9Ni0GB/T42404密封圈丁储橡胶GB/T236586技术要求6.1外观6.1.1软管表面应光滑、清洁，不应有明显的伤痕、色斑、裂纹，无可见气泡、杂质、海绵状等影响使用的缺陷，表面文字和标志应清晰可见。6.1.2密封圈外观应规则、无裂纹、无明显表面缺陷及明显飞边（适用于螺
11、纹连接）。6.1.3螺母、管芯和压套不应有裂纹、砂眼及其它影响性能的缺陷（适用于螺纹连接）。6.2尺寸与公差6.2.1软管软管尺寸与公差应符合表2的规定。表2软管尺寸与公差序号公称内径mm内径与公差mm壁厚mm连接尺寸1909.00.43.0Gl2,9.029524土0.423.0GI/2,嫉9.5表2软管尺寸与公差（续）序号公称内径mm内径与公差mm壁厚mm连接尺寸313.012.7+0,5沁5G1/2,013.0注：如果软管外部增加保护层，壁厚不应小于2.0mm。6.2.2附件6.2.2.1附件的壁厚应满足下列规定：a）螺母为铜时，壁厚应不小于1.5mm：b）螺母为不锈钢时，壁厚应不小于1
12、.0mm；c）管芯壁厚应不小于1.0mm；d）压套壁厚应不小于0.3mm。6.2.2.2螺母采用非螺纹密封管螺纹时，应符合GB/T7307的规定。6.2.2.3螺母连接尺寸应符合表2规定。6.3材料性能软管和接头密封圈材料性能应符合表3的规定。表3软管材料性能序号项目要求内层耐燃气性能/%质量变化率202密封圈耐燃气性能/%质量变化率WIo3软管各层拉伸强度/MPa实验温度至124拉断伸长率/%3305硬度/11,55806热空气老化性能（70l）Q,96h）/%拉伸强度变化率W20拉断伸长率变化率W206.4橡胶各层剥离强度在（252.5）mm/min的速度条件下，软管橡胶各层之间的剥离强度
13、不应小于1.2kN/mo6.5气密性在100kPa的压力条件下，软管应无可见泄漏。6.6耐压性在200kPa的压力条件下，软管不应有破损、渗漏。6.7耐燃气透过性能在60kPa压力条件F.公称内径9.0mm和9.5mm的软管燃气透过最不应大于5mL/h,公称内径13.0mm的软管燃气透过量不应大于7mL/h。6.8耐液体性能软管外层耐液体性能应符合表4的规定。表4软管耐液体性能序号项目质量变化率1耐洗涤剂5%2耐高温食用油3%3耐食用油3%4耐食醋5%5耐肥皂液W5%6.9耐燃烧性持续燃烧时间不应超过5s。6.10弯曲性能在弯曲半径为5倍公称内径的状态下，软管弯曲部分最小外径不应小于0.9倍直管状态平均外径。6.11低温性能6.111低温弯曲在（-252）C的温度条件下弯曲软管，弯曲半径为5倍软管公称内径，软管应无龟裂或破裂，且气密性应符合6.5的规定。6.11.2低温扭转在（-252）C的温度条件下扭转软管，扭转幅度不小于90。，软管应无龟裂或破裂，旦气密性应符合6.5的规定。6.12耐臭氨老化在臭氧体积分数为（505）XlOT温度为（402）C的臭氧箱中暴露96h,软管应无龟裂现象。6.13耐热性在耐受（IOo
