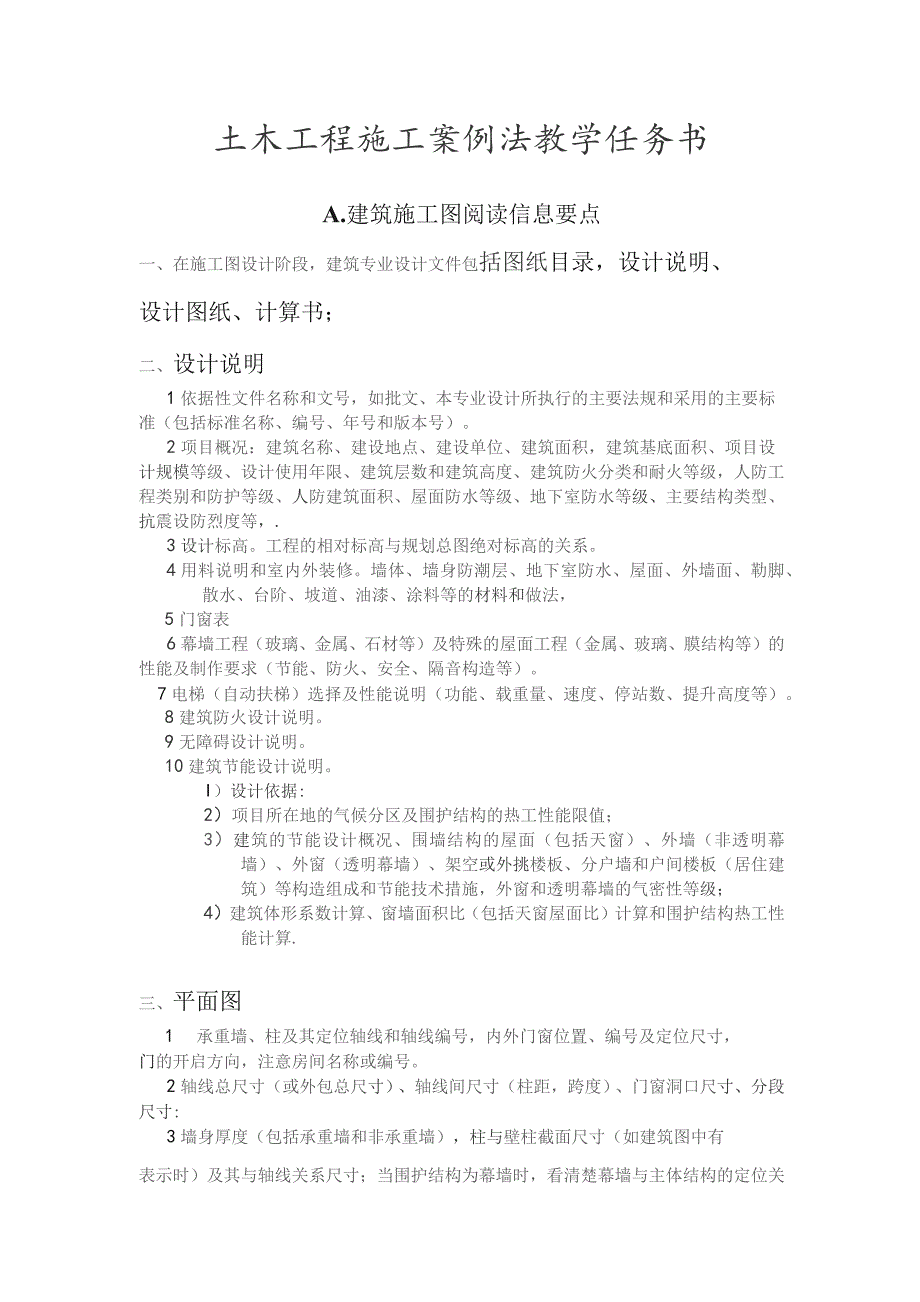

1、土木工程施工案例法教学任务书A.建筑施工图阅读信息要点一、在施工图设计阶段，建筑专业设计文件包括图纸目录，设计说明、设计图纸、计算书；二、设计说明1依据性文件名称和文号，如批文、本专业设计所执行的主要法规和采用的主要标准（包括标准名称、编号、年号和版本号）。2项目概况：建筑名称、建设地点、建设单位、建筑面积，建筑基底面积、项目设计规模等级、设计使用年限、建筑层数和建筑高度、建筑防火分类和耐火等级，人防工程类别和防护等级、人防建筑面积、屋面防水等级、地下室防水等级、主要结构类型、抗震设防烈度等，.3设计标高。工程的相对标高与规划总图绝对标高的关系。4用料说明和室内外装修。墙体、墙身防潮层、地下室

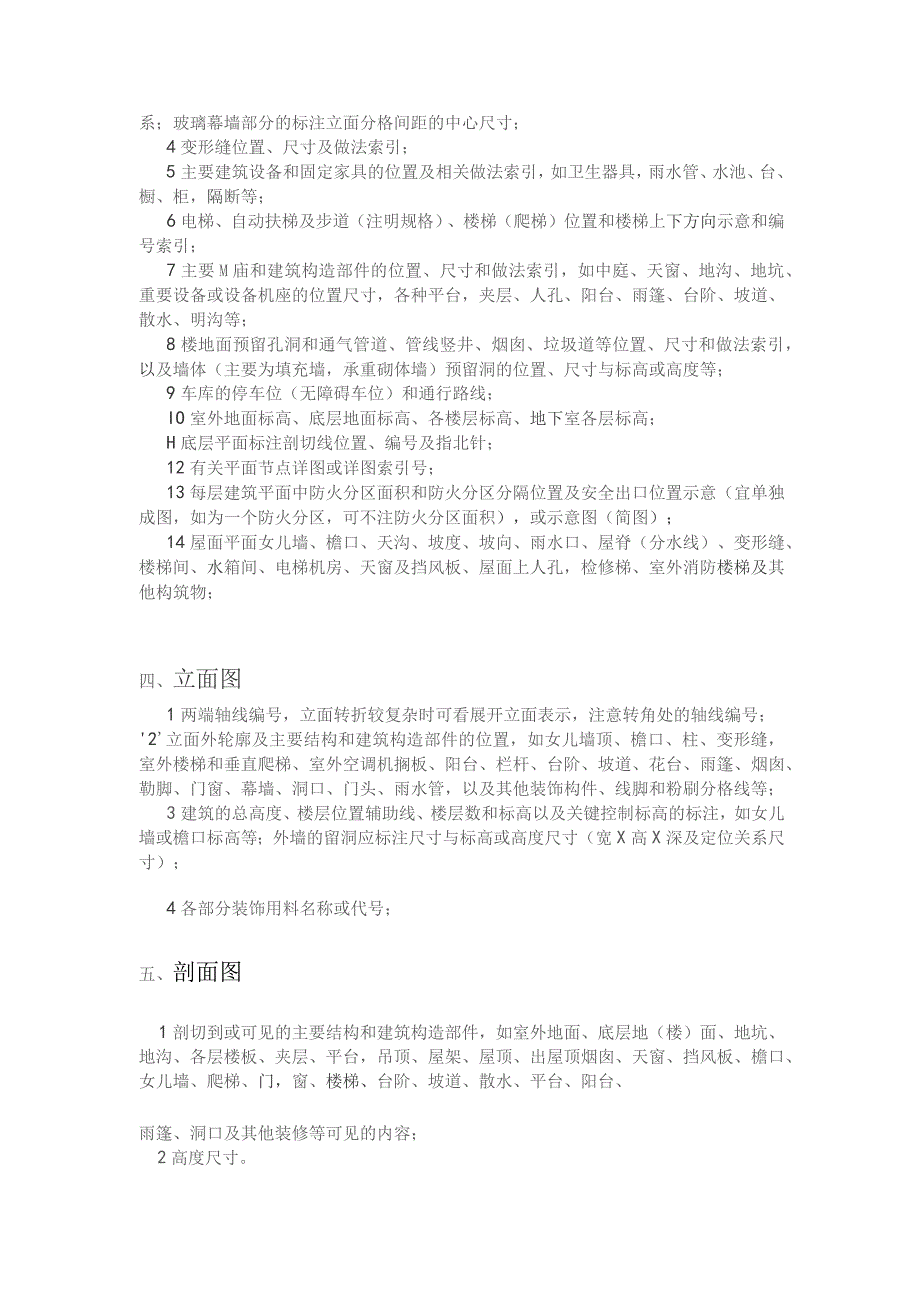

2、防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等的材料和做法，5门窗表6幕墙工程（玻璃、金属、石材等）及特殊的屋面工程（金属、玻璃、膜结构等）的性能及制作要求（节能、防火、安全、隔音构造等）。7电梯（自动扶梯）选择及性能说明（功能、载重量、速度、停站数、提升高度等）。8建筑防火设计说明。9无障碍设计说明。10建筑节能设计说明。I）设计依据:2）项目所在地的气候分区及围护结构的热工性能限值；3）建筑的节能设计概况、围墙结构的屋面（包括天窗）、外墙（非透明幕墙）、外窗（透明幕墙）、架空或外挑楼板、分户墙和户间楼板（居住建筑）等构造组成和节能技术措施，外窗和透明幕墙的气密性等级；4）建筑体形
3、系数计算、窗墙面积比（包括天窗屋面比）计算和围护结构热工性能计算.三、平面图1承重墙、柱及其定位轴线和轴线编号，内外门窗位置、编号及定位尺寸，门的开启方向，注意房间名称或编号。2轴线总尺寸（或外包总尺寸）、轴线间尺寸（柱距，跨度）、门窗洞口尺寸、分段尺寸:3墙身厚度（包括承重墙和非承重墙），柱与壁柱截面尺寸（如建筑图中有表示时）及其与轴线关系尺寸；当围护结构为幕墙时，看清楚幕墙与主体结构的定位关系；玻璃幕墙部分的标注立面分格间距的中心尺寸；4变形缝位置、尺寸及做法索引；5主要建筑设备和固定家具的位置及相关做法索引，如卫生器具，雨水管、水池、台、橱、柜，隔断等；6电梯、自动扶梯及步道（注明规格）
4、、楼梯（爬梯）位置和楼梯上下方向示意和编号索引；7主要M庙和建筑构造部件的位置、尺寸和做法索引，如中庭、天窗、地沟、地坑、重要设备或设备机座的位置尺寸，各种平台，夹层、人孔、阳台、雨篷、台阶、坡道、散水、明沟等；8楼地面预留孔洞和通气管道、管线竖井、烟囱、垃圾道等位置、尺寸和做法索引，以及墙体（主要为填充墙，承重砌体墙）预留洞的位置、尺寸与标高或高度等；9车库的停车位（无障碍车位）和通行路线；IO室外地面标高、底层地面标高、各楼层标高、地下室各层标高；H底层平面标注剖切线位置、编号及指北针；12有关平面节点详图或详图索引号；13每层建筑平面中防火分区面积和防火分区分隔位置及安全出口位置示意（宜
5、单独成图，如为一个防火分区，可不注防火分区面积），或示意图（简图）；14屋面平面女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊（分水线）、变形缝、楼梯间、水箱间、电梯机房、天窗及挡风板、屋面上人孔，检修梯、室外消防楼梯及其他构筑物；四、立面图1两端轴线编号，立面转折较复杂时可看展开立面表示，注意转角处的轴线编号；2立面外轮廓及主要结构和建筑构造部件的位置，如女儿墙顶、檐口、柱、变形缝，室外楼梯和垂直爬梯、室外空调机搁板、阳台、栏杆、台阶、坡道、花台、雨篷、烟囱、勒脚、门窗、幕墙、洞口、门头、雨水管，以及其他装饰构件、线脚和粉刷分格线等；3建筑的总高度、楼层位置辅助线、楼层数和标高以及关键控制标高

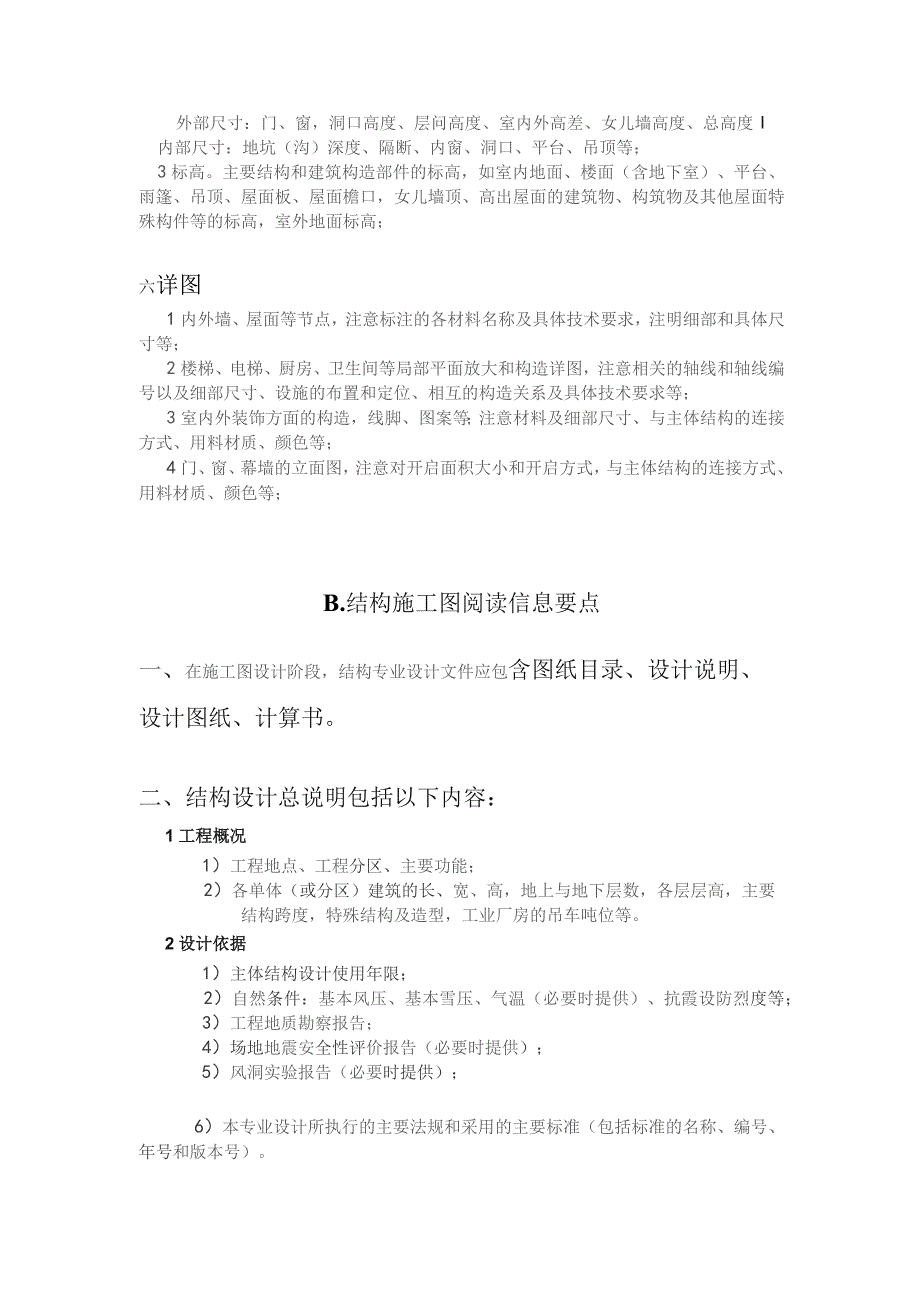

6、的标注，如女儿墙或檐口标高等；外墙的留洞应标注尺寸与标高或高度尺寸（宽X高X深及定位关系尺寸）；4各部分装饰用料名称或代号；五、剖面图1剖切到或可见的主要结构和建筑构造部件，如室外地面、底层地（楼）面、地坑、地沟、各层楼板、夹层、平台，吊顶、屋架、屋顶、出屋顶烟囱、天窗、挡风板、檐口、女儿墙、爬梯、门，窗、楼梯、台阶、坡道、散水、平台、阳台、雨篷、洞口及其他装修等可见的内容；2高度尺寸。外部尺寸：门、窗，洞口高度、层问高度、室内外高差、女儿墙高度、总高度I内部尺寸：地坑（沟）深度、隔断、内窗、洞口、平台、吊顶等；3标高。主要结构和建筑构造部件的标高，如室内地面、楼面（含地下室）、平台、雨篷、吊
7、顶、屋面板、屋面檐口，女儿墙顶、高出屋面的建筑物、构筑物及其他屋面特殊构件等的标高，室外地面标高；六详图1内外墙、屋面等节点，注意标注的各材料名称及具体技术要求，注明细部和具体尺寸等；2楼梯、电梯、厨房、卫生间等局部平面放大和构造详图，注意相关的轴线和轴线编号以及细部尺寸、设施的布置和定位、相互的构造关系及具体技术要求等；3室内外装饰方面的构造，线脚、图案等；注意材料及细部尺寸、与主体结构的连接方式、用料材质、颜色等；4门、窗、幕墙的立面图，注意对开启面积大小和开启方式，与主体结构的连接方式、用料材质、颜色等；B.结构施工图阅读信息要点一、在施工图设计阶段，结构专业设计文件应包含图纸目录、设计
8、说明、设计图纸、计算书。二、结构设计总说明包括以下内容：1工程概况1）工程地点、工程分区、主要功能；2）各单体（或分区）建筑的长、宽、高，地上与地下层数，各层层高，主要结构跨度，特殊结构及造型，工业厂房的吊车吨位等。2设计依据1）主体结构设计使用年限；2）自然条件：基本风压、基本雪压、气温（必要时提供）、抗霞设防烈度等；3）工程地质勘察报告；4）场地地震安全性评价报告（必要时提供）；5）风洞实验报告（必要时提供）；6）本专业设计所执行的主要法规和采用的主要标准（包括标准的名称、编号、年号和版本号）。3图纸说明I）图纸中标高、尺寸的单位；2）设计0.000标高所对应的绝对标高值；3）常用构件代码
9、及构件编号说明；4）各类钢筋代码说明，型钢代码及截面尺寸标记说明；5）混凝土结构采用平面整体表示方法时，应注意所采用的标准图名称及编号。4建筑分类等级：I）建筑结构安全等级；2）地基基础设计等级；3）建筑抗震设防类别；4）钢筋混凝土结构抗震等级；5）地下室防水等级；6）人防地下室的设计类别、防常规武器抗力级别和防核武器抗力级别；7）建筑防火分类等级和耐火等级；8）混凝土构件的环境类别。5主要荷载（作用）取值1）楼（屋）面面层荷载、吊挂（含吊顶）荷载；2）墙体荷载、特殊设备荷载；3）楼（屋）面活荷载；4）风荷载（包括地面粗糙度、体形系数、风振系数等）；5）雪荷载（包括积雪分布系数等）；6）地震作
10、用（包括设计地震加速度、设计分组、场地类别、场地特征周期、结构阻尼比、地震影响系数等）7）温度作用及地下室水浮力的有关设计参数。6主要结构材料1）混凝土强度等级、防水混凝土的抗渗等级、轻骨料混凝土的密度等级；混凝土耐久性的要求；2）砌体的种类及其强度等级、干容重，砌筑砂浆的种类及等级，砌体结构施工质量控制等级；3）钢筋种类、钢绞线或高强钢丝种类及对应的产品质量标准，其他特殊（如强屈比等）；4）成品拉索、预应力结构的锚具、成品支座（如各类橡胶支座、钢支座、隔震支座等）、阻尼器等特殊产品的参考型号、主要参数及所对应的产品标准；7基础及地下室工程1）工程地质和水文地质概况，各主要土层的压缩模量及承载
11、力特征值等；对不良地基的处理措施及技术要求，地基土的冰冻深度；2）主要基础形式和基础持力层；采用桩基时应简述桩型、桩径、桩长、桩端持力层及桩进入持力层的深度要求，设计所采用的单桩承载力特征值（必要时尚应包括竖向抗拔承载力和水平承载力）等；3）地下室抗浮（防水）设计水位及抗浮措施，施工期间的降水要求及终止降水的条件等；4）基坑、承台坑回填要求；5）基础大体积混凝土的施工要求；6）当有人防地下室时，应注意人防部分与非人防部分的分界范围。8钢筋混凝土工程1）各类混凝土构件的环境类别及其受力钢筋的保护层最小厚道；2）钢筋锚固长度、搭接长度、连接方式及要求；各类构建的钢筋错固要求:3）预应力构件采用后张
12、法时孔道做法及布置要求、灌浆要求等:预应力构件张拉瑞、固定端构造要求及做法，错具防护要求等；4）预应力结构的张拉控制应力、张拉顺序、张拉条件（如张拉时的混凝土强度等）、必要的张拉测试要求等；5）梁、板的起拱要求及拆模条件；6）后浇带或后浇块的施工要求（包括补浇时间的要求）；7）特殊构建施工缝的位置及处理要求；8）预留孔洞的统一要求（如补强加固要求），各类预埋件的统一要求;9）防雷接地要求。9钢结构工程I）概述采用钢结构的部位及结构形式、主要跨度等；2）钢结构材料：钢材牌号和质量等级，及所对应的产品标准；必要时提出物理力学性能和化学成分要求；必要时提出其他要求，如强屈比、Z向性能、碳当量、耐候性
13、能、交货状态等；3）焊接方法及材料：各种钢材的焊接方法及所采用焊接的要求；4）螺栓材料：注明螺栓种类、性能等级、高强螺栓的接触面处理方法、摩擦面抗滑移系数、以及各类螺栓所对应的产品标准；5）焊打种类及对应的产品标准；6）应注明钢构件的成形方式（热扎、焊接、冷弯、冷压、热弯、铸造等），圆钢管种类（无缝管、直缝焊管等）；7）压型钢板的截面形式及产品标准；8）焊缝质量等级及焊缝质量检查要求；9）钢构件制作要求；10）钢结构安装要求，对跨度较大的钢构件必时提出起拱要求；11）涂装要求：注明除锈方法及除锈等级以及对应的标准；注明防腐底漆种类、干漆膜最小厚度和产品要求；当存在中间漆和面漆时，也应分别注明其
14、种类、干漆膜最小厚度和要求；注明各类钢构件所要求的耐火极限、防火涂料类型及产品要求；注明防腐年限及定期维护要求；12）钢结构主体与围护结构的连接要求；13）必要时，应提出结构检测要求和特殊节点的试验要求。10砌体工程1）砌体墙的材料种类、厚度，填充墙成墙后的墙重限制；2）砌体填充墙与框架梁、柱、剪力墙的连接要求；3）砌体墙上门窗洞口过梁要求；4）需要设置的构造柱、圈梁（拉梁）要求;二、基础平面图I定位轴线、基础构件（包括承台，基础梁等）的位置、尺寸、底标高、构件编号，基础底标高不同时，应注意放坡示意图；施工后浇带的位置及宽度。2砌体结构墙与墙垛、柱的位置与尺寸、编号，混凝土结构的结构墙、柱平面
15、定位图、并注明截面变化关系尺寸。3地沟，地坑和已定设备基础的平面位置、尺寸、标高，预留孔与预埋件的位置、尺寸、标高。4沉降观测时观测点布置。5基础设计说明：基础持力层及基础进入持力层的深度，地基的承载能力特征值，持力层验槽要求、基底及基槽回填土的处理措施与要求，以及对施工的有关要求等.6采用桩基时：桩位平面位置、定位尺寸及桩编号；7当采用人工复合地基的基础，应注意复合地基的处理范围和深度，置换桩的平面布置及其材料和性能要求、构造祥图；注意复合地基的承载能力特征值及变形控制值等有关参数和检测要求。三、基础详图1扩展基础的平、剖面及配筋、基础垫层，总尺寸、分尺寸、标高及定位尺寸等3桩基：桩详图、承台详图及桩与承台的链接构造详图。桩详图包括桩顶标注高、桩长、桩身截面尺寸、配筋、预制桩的接头，地质概况、桩持力层及桩端进入持力层的深度、成桩的施工要求、桩基的检测要求，单桩的承载力特征值（必要时尚应包括竖向抗拔承载力及水平承载力），先做试桩时，应注意试桩要求。承台详图包括平面、剖面、垫层、配筋，总尺寸、分尺寸、标高及定位尺寸。4筏基、箱基可参照现浇楼面梁、板详图的方法表示去识读。四、结构平面图1.一般建筑的结构平
