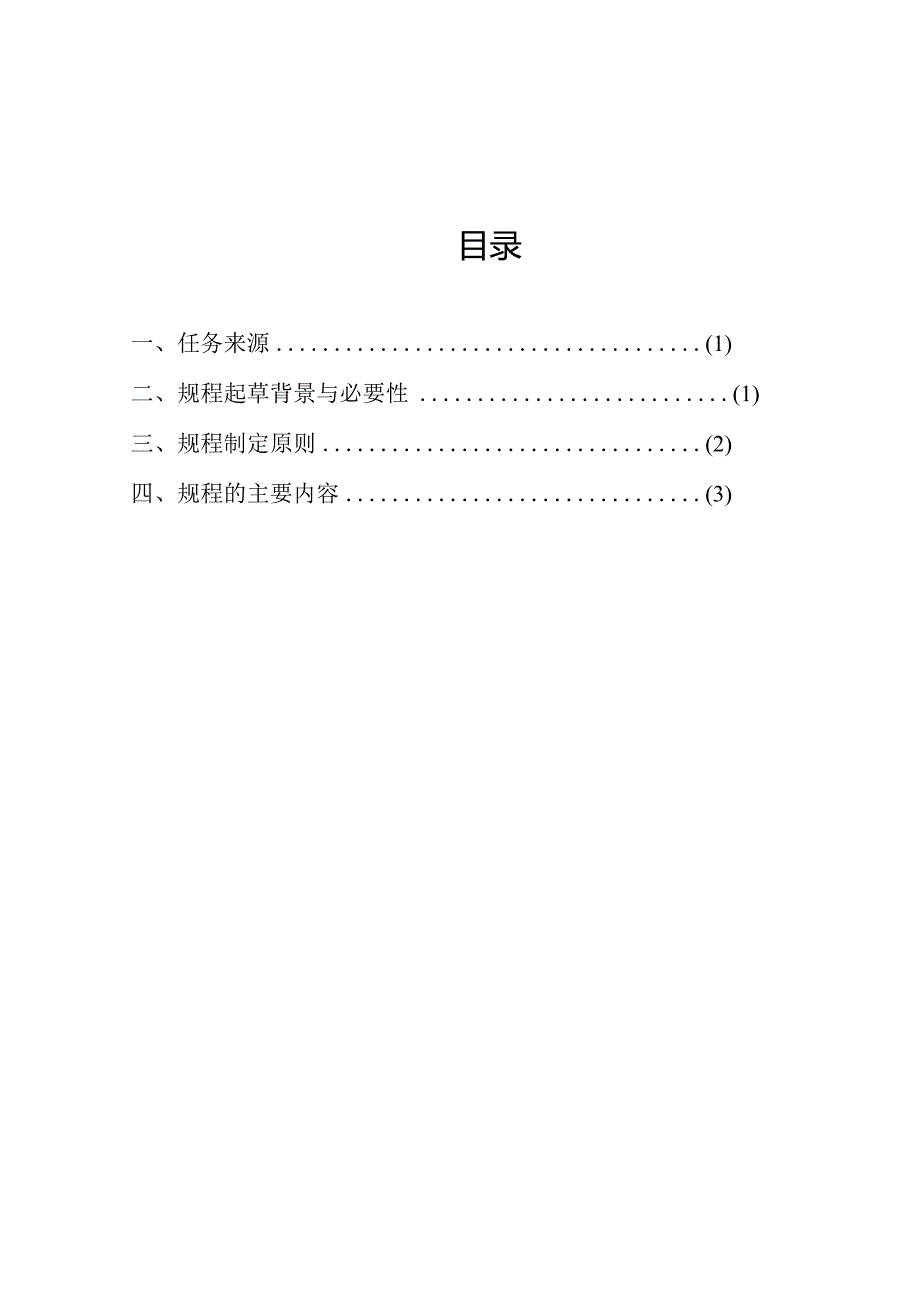

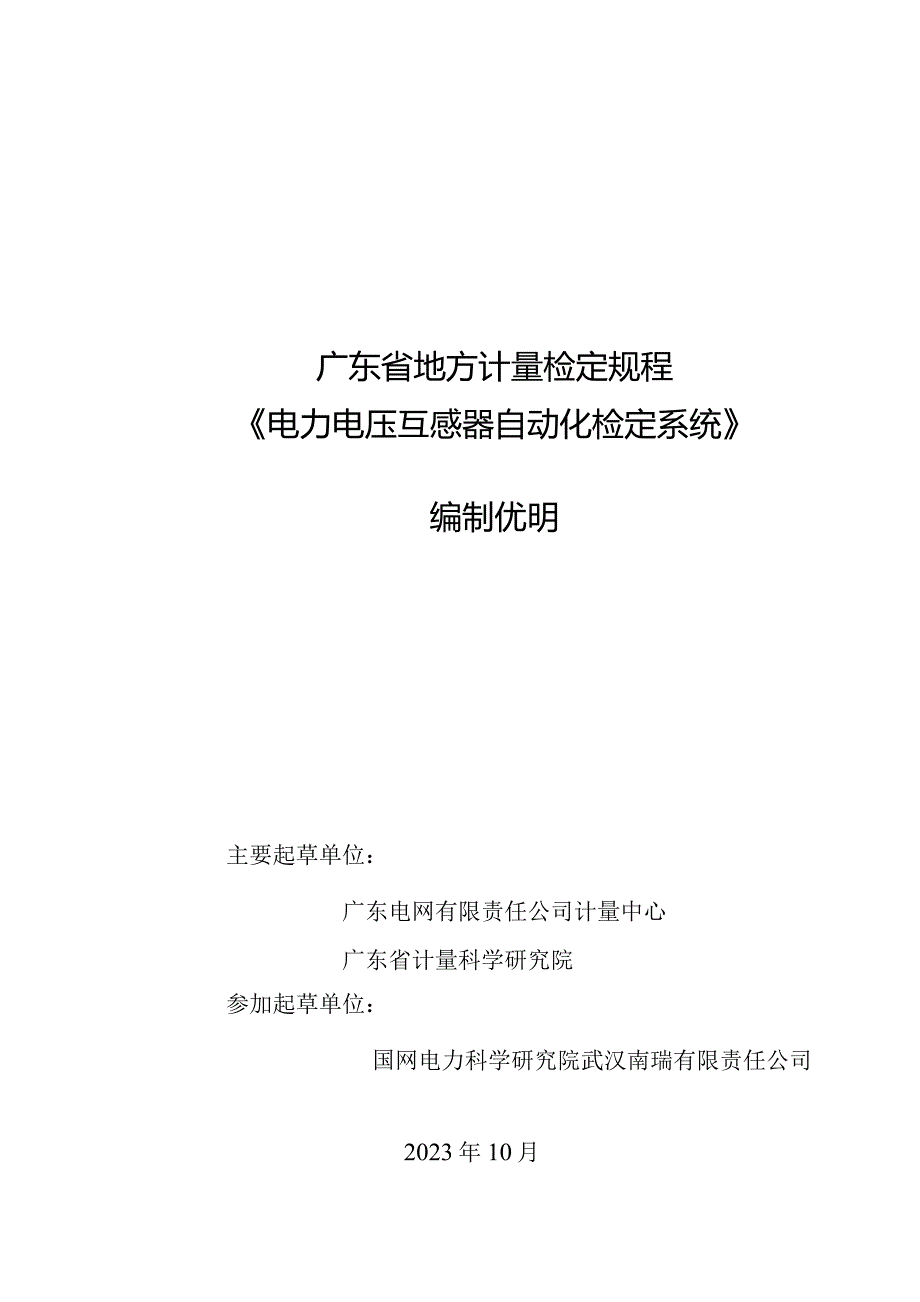

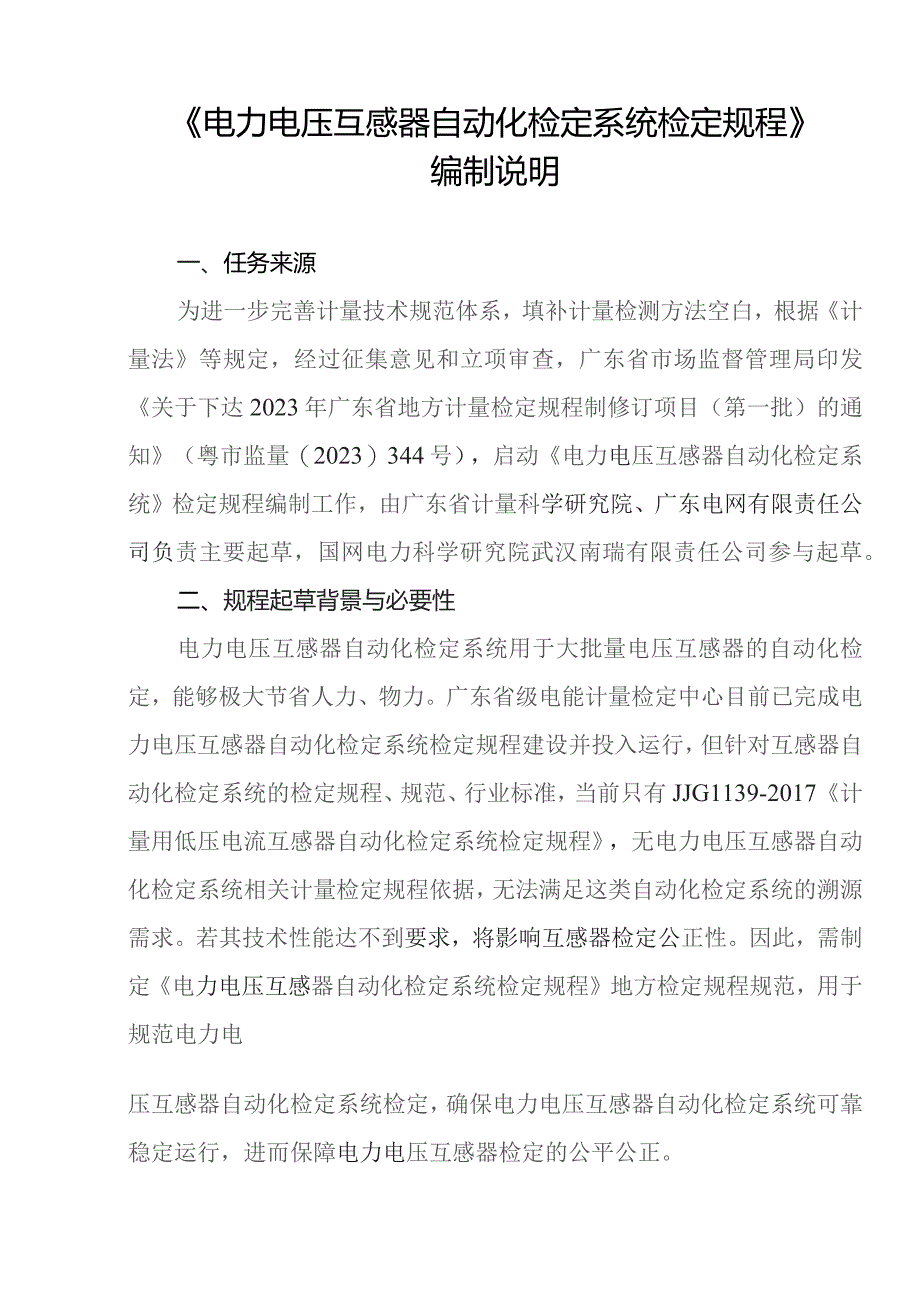

1、广东省地方计量检定规程电力电压互感器自动化检定系统编制优明主要起草单位：广东电网有限责任公司计量中心广东省计量科学研究院参加起草单位：国网电力科学研究院武汉南瑞有限责任公司2023年10月目录一、任务来源(1)二、规程起草背景与必要性(1)三、规程制定原则(2)四、规程的主要内容(3)电力电压互感器自动化检定系统检定规程编制说明一、任务来源为进一步完善计量技术规范体系，填补计量检测方法空白，根据计量法等规定，经过征集意见和立项审查，广东省市场监督管理局印发关于下达2023年广东省地方计量检定规程制修订项目（第一批）的通知（粤市监量（2023）344号），启动电力电压互感器自动化检定系统检定规程
2、编制工作，由广东省计量科学研究院、广东电网有限责任公司负责主要起草，国网电力科学研究院武汉南瑞有限责任公司参与起草。二、规程起草背景与必要性电力电压互感器自动化检定系统用于大批量电压互感器的自动化检定，能够极大节省人力、物力。广东省级电能计量检定中心目前已完成电力电压互感器自动化检定系统检定规程建设并投入运行，但针对互感器自动化检定系统的检定规程、规范、行业标准，当前只有JJG1139-2017计量用低压电流互感器自动化检定系统检定规程，无电力电压互感器自动化检定系统相关计量检定规程依据，无法满足这类自动化检定系统的溯源需求。若其技术性能达不到要求，将影响互感器检定公正性。因此，需制定电力电压
3、互感器自动化检定系统检定规程地方检定规程规范，用于规范电力电压互感器自动化检定系统检定，确保电力电压互感器自动化检定系统可靠稳定运行，进而保障电力电压互感器检定的公平公正。三、规程制定原则根据现有的国家标准、行业标准、企业标准和专家意见、建议，以现有的生产技术为前提，与国际惯例靠近、接轨的原则，充分考虑了JJGIl39-2017计量用低压电流互感器自动化检定系统检定规程、JJG314-2010测量用电压互感器、JJG1189.4-2022测量用互感器第4部分：电力电压互感器等国家规程和标准等与电力电压互感器自动化检定系统有关文件的术语、符号与定义，以及相关的技术要求、技术指标和检测检验方法为电
4、力电压互感器自动化检定系统的计量性能提供技术依据。本规程依据JJF1001-2018通用计量术语及定义技术规范、JJFlO02-2010国家计量检定规程编写规则编制。本规程同时引用了下列相关标准和文件：JJG169互感器校验仪JJG314测量用电压互感器JJG795耐电压测试仪JJG496工频高压分压器JJG1005电子式绝缘电阻表JJG1189.4测量用互感器第4部分：电力电压互感器JJG1139计量用低压电流互感器自动化检定系统JJF1264互感器负荷箱四、规程的主要内容1.范围。本规程适用于额定电压为IokV的计量用电力电压互感器自动化检定系统（以下简称检定系统）的首次检定、后续检定和使
5、用中检查。2.引用文件。给出本检定规程所引用相关的文件。3.术语。给出本检定规程采用术语的具体说明。4.概述。明确写明电力电压互感器自动化检定系统的构成、结构原理、原理框图等信息。5.计量特性要求。参照JJG169互感器校验仪、JJG314测量用电压互感器、JJG795耐电压测试仪、JJG496工频高压分压器、JJGlOO5电子式绝缘电阻表、JJGII89.4测量用互感器第4部分：电力电压互感器、JJG1139计量用低压电流互感器自动化检定系统、JJFI264互感器负荷箱对电力电压互感器自动化检定系统的准确度等级或最大允许误差、错检率、误检率、检定系统误差、多工位一致性、测量重复性、二次回路实际负荷做了相应规定。6通用技术要求。规程规定了电力电压互感器自动化检定系统的外观及功能检查、绝缘耐压试验要求。7.计量器具控制。计量器具控制包括首次检定、后续检定和使用中检查。规程规定了电力电压互感器自动化检定系统的检定条件、检定项目、检定方法、检定结果的处理及检定周期。自动化检定系统首次检定后1年进行第一次后续检定，后续检定的检定周期一般为2年。表1检定项目一览表检定项目首次检定后续检定使用中检查外观检查+绝缘试验+-单元误差测量+-二次回路实际负荷+-重复性+-致性+系统误差测量+误检率+-错检率+-注：表中符号十”表示必检项目，符号一表示可不检项目.
