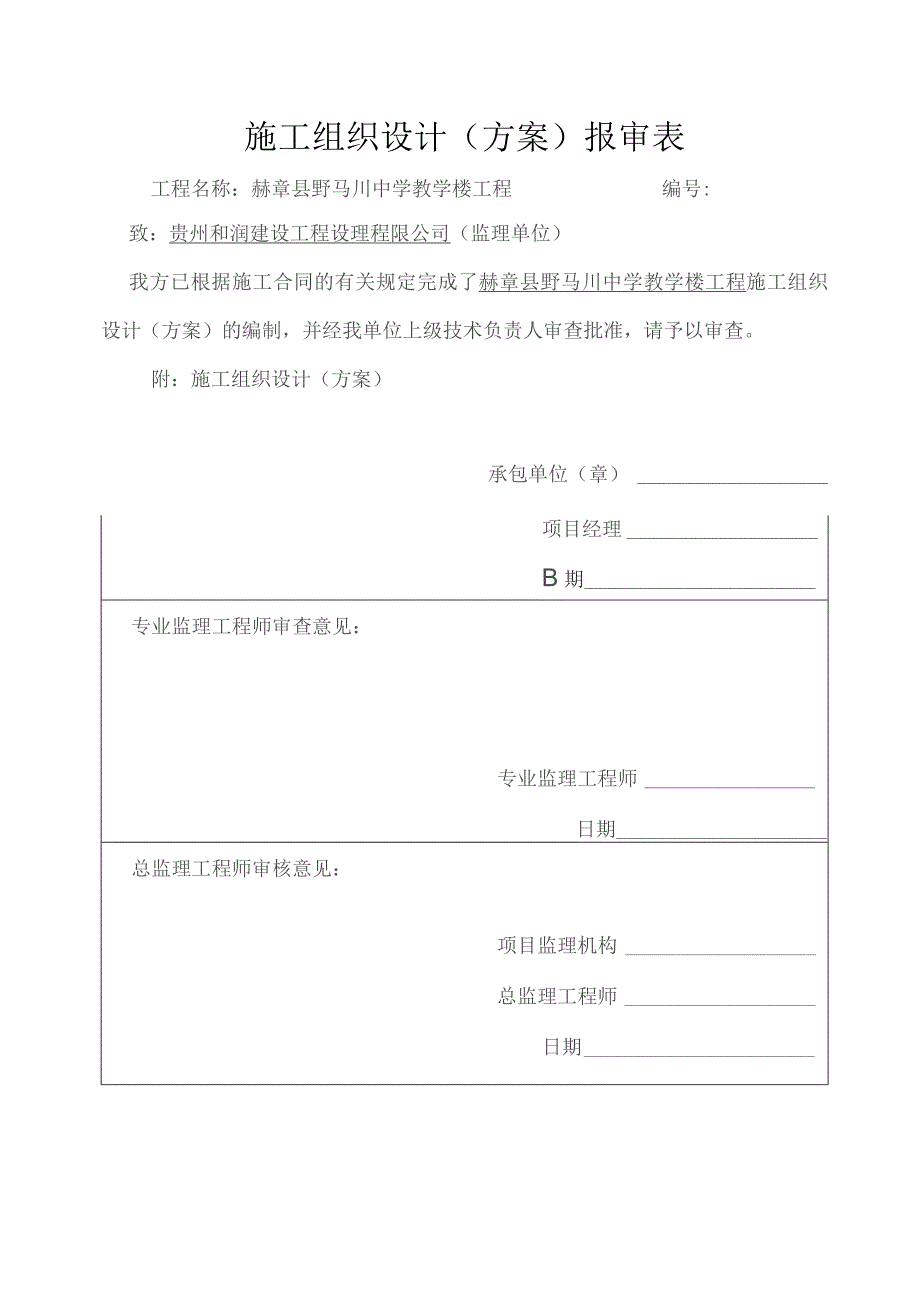

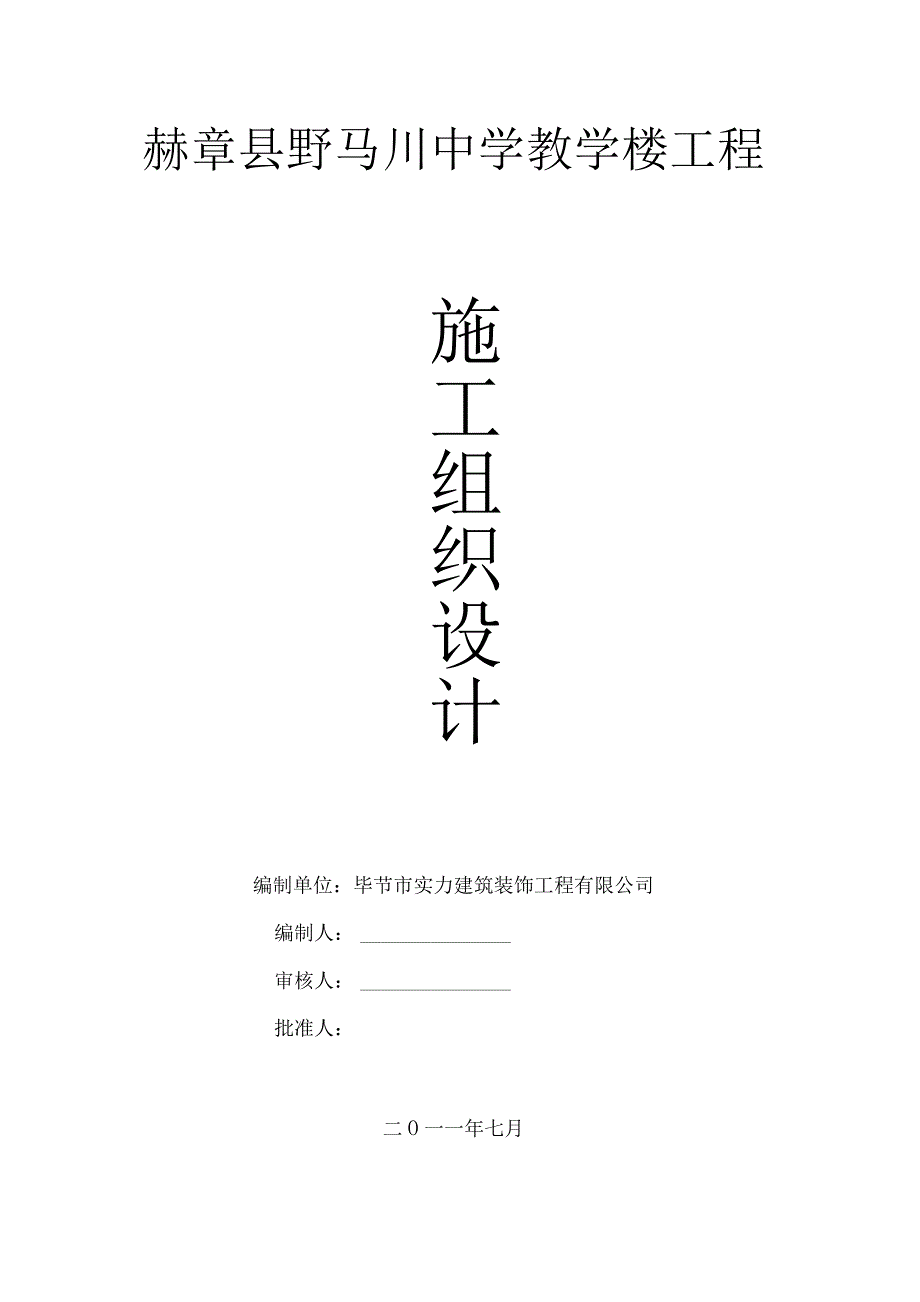

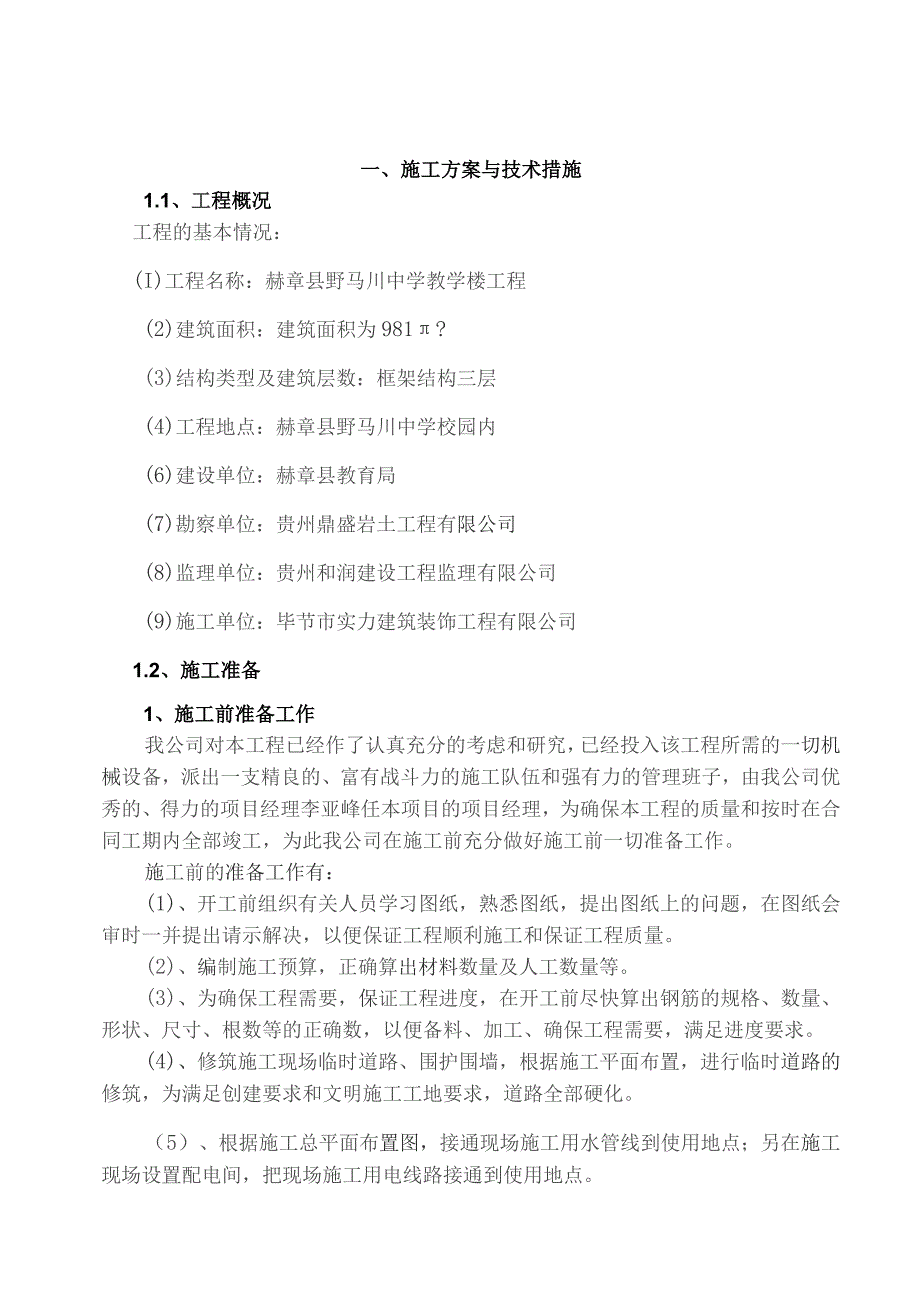

1、施工组织设计（方案）报审表工程名称：赫章县野马川中学教学楼工程编号:致：贵州和润建设工程设理程限公司（监理单位）我方已根据施工合同的有关规定完成了赫章县野马川中学教学楼工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）项目经理B期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期赫章县野马川中学教学楼工程施工组织设计编制单位：毕节市实力建筑装饰工程有限公司编制人：审核人：批准人：二O一一年七月一、施工方案与技术措施1.1、工程概况工程的基本情况：(I)工程名称：赫章县野马川中学教学楼工程
2、(2)建筑面积：建筑面积为981?(3)结构类型及建筑层数：框架结构三层(4)工程地点：赫章县野马川中学校园内(6)建设单位：赫章县教育局(7)勘察单位：贵州鼎盛岩土工程有限公司(8)监理单位：贵州和润建设工程监理有限公司(9)施工单位：毕节市实力建筑装饰工程有限公司1.2、施工准备1、施工前准备工作我公司对本工程已经作了认真充分的考虑和研究，已经投入该工程所需的一切机械设备，派出一支精良的、富有战斗力的施工队伍和强有力的管理班子，由我公司优秀的、得力的项目经理李亚峰任本项目的项目经理，为确保本工程的质量和按时在合同工期内全部竣工，为此我公司在施工前充分做好施工前一切准备工作。施工前的准备工作
3、有：(1)、开工前组织有关人员学习图纸，熟悉图纸，提出图纸上的问题，在图纸会审时一并提出请示解决，以便保证工程顺利施工和保证工程质量。(2)、编制施工预算，正确算出材料数量及人工数量等。(3)、为确保工程需要，保证工程进度，在开工前尽快算出钢筋的规格、数量、形状、尺寸、根数等的正确数，以便备料、加工、确保工程需要，满足进度要求。(4)、修筑施工现场临时道路、围护围墙，根据施工平面布置，进行临时道路的修筑，为满足创建要求和文明施工工地要求，道路全部硬化。（5）、根据施工总平面布置图，接通现场施工用水管线到使用地点；另在施工现场设置配电间，把现场施工用电线路接通到使用地点。（6）、施工现场的围墙及
4、搭建临时设施。施工现场的围墙根据施工现场总平面布置图进行围墙的砌筑，围墙必须满足建筑工程建设临时设施标准进行。根据施工现场平面布置图搭建临时设施。（7）、组织机具设备进场。具体数量见主要施工机械一览表。（8）、组织劳动力、材料进场。2、施工测量（一）、测量定位根据工程特点，施工测量的主要工作是标高传递和轴线测设以及建筑主轴线的定位。（1）、标高传递：1）、首先，根据甲方提供的水准基点，用水准仪引测定出现场的标高控制点在施工过程现场周边稳固的建筑或构筑物上，并利用标高控制点进行地下部分施工过程中的标高施测和控制。2）、利用标高控制点，用水准仪精确测定出标高引测点在建筑物边柱或外墙上。选几点较方便
5、向上丈量的点作为0.000以上层的起始标高引测点。标高引测点的相对标高均统一采用+050mo3）、0.000层以上的标高引测采用30m钢尺向上引测，引测时，用钢尺沿垂直方向从标高引测点向上量至施工层，定出两点正（+）米数的标高点,然后将水准仪架设在施工层上，以引测上来的两点标高点，一点作后视，一点作校核，进行抄平，施测出其余各点以作为施工的依据。为方便记忆和施工，每层标高均测定出本结构楼面标高的+0500m。以后各施工层均用此法进行引测。（2）、轴线测设：1）、根据现场实际情况建立轴线平面方格控制网。选择有代表性的纵、横轴线形成方格控制网作为建筑物轴线控制的依据。2）、在施工层楼板碎浇捣完毕后
6、，将经纬仪分别架设在各主控轴线（代用轴线）控制点上，照准各相对应的轴线后视点，将轴线设测到楼板边缘或柱顶上。同法倒镜再标出一点，前后正、倒镜两点位置应一致，若误差在允许范围以内时，则取其中点。当纵横主轴线均投测至施工层上面后，再将经纬仪架设在楼面上，用正倒镜法，将投测在楼板或柱顶上的各轴线的对应点连成一线，并在楼板面上弹上墨线，以此作为基线，其余轴线以此为准绳，根据设计图上标注的尺寸，用钢尺丈量出来。3）、在投测轴线的过程中，各主控制线和校核线闭合或误差在允许范围时，即说明设测的轴线是正确的。若超过允许误差范围时，必须查明原因，进行重测，以保证轴线投测的精度达到规范的要求。1.3、施工方案1、
7、施工要求及检查与验收（1）、开工前，技术员复核轴线位置及宽度，发现偏差，随时纠正，保证位置准确。（2）、碎浇捣1）、碎浇捣前公布碎施工配合比在搅拌配料场的标牌上，所有原材料通知监理检查，并全部符合要求，项目部向作业班组进行配合比、操作规程和安全技术交底工作。2）、计量：砂、石计量允许偏差3%水泥计量允许偏差+2%水计量允许偏差2%3）、上料顺序：石子、水泥、砂。每次上班拌制第一盘碎时，先加水使搅拌筒空转数分钟，搅拌筒被充分湿润后，将剩余积水倒净，搅制第-盘时，石子的用量按配合比减半。4）、搅搅时间：自全部拌合料进入搅拌筒内至出料的最短时间为90秒。5）、碎拌制质量检查，检查碎的原材料品种、规格
8、、用量、坍落度及和易性，每一工作班至少二次，碎浇捣每50立方米做一组试块，做试块取样在第三盘后至搅拌结束前30分钟。6）、碎的运输，碎出料后，及时运至浇捣点，在运输过程中防止离析、水泥浆流失，坍落度变化以及产生初凝现象，如果运至浇捣点有离析现象，进行二次人工拌合。7）、砂的浇筑与振捣要求：A、浇筑碎时分段、分层连续进行，浇筑层高度为振动器长度的1.25倍,最大不能超过500mmoB、使用插入式振动器快插慢拔，插点均匀排列，逐点移动。顺序进行,不得遗漏，做到均匀振实，振动器移动间距，不大于振动器作用半径的1.5倍，保持在300-4OOmn1,振捣上一层的插入下一层50mm,以消除两层的接缝，振捣
9、时尽量避免碰撞钢筋，每一点振捣时间为碎捣实至表面呈现浮浆且不再沉落为止。C、碎浇好后做碎的检查验收记录工作。2、主体结构工程施工方案主体是整个建筑物的骨架，必须十分重视工程的施工质量，合理组织劳动力和工程进度，保证主体结构整体牢固、安全。(1)、主体现浇结构施工流程柱和梁板在模板、钢筋完成后，碎一次性浇筑，为加快进度，提高工效，充分利用柱子施工周期短的特点，可在结构施工中将柱子与梁、板放荡相对独立开来，尽量减少两部分的相互影响，在梁底模铺设完成前，即将柱模上梁节点处留缺，并根据梁底板标高与梁钢筋的翻样图中梁端锚固筋下弯长度来确定柱子碎浇筑高度，在上述条件具备，柱钢筋绑扎，支模完成并经验收合格后
10、，即可浇筑柱碎，因柱施工周期短，可在梁板钢筋绑扎完成前完成碎施工。(2)、钢筋工程1)、钢筋的检验，钢筋进场，应该具有出厂质量证明书或试验报告单，每捆钢筋均有标牌。2)、钢筋进场时分批验收，验收内容包括查对标牌外观检查之后，才可以按有关技术标准的规定抽取试样作机械性能试验，认检验合格后方可使用。3)、钢筋加工过程中发生脆断，弯曲处裂缝，焊接性能不良或有机械性能显著不下沉等现象时，应进行化学检验或其他检验。4)、钢筋在运输和储存时，必须保留标牌，检验前和检验后都要避免狙蚀和污染。A、钢筋加工a、钢筋加工前应对所采用的钢筋进行外观检查，钢筋表面必须洁净，无损伤、铁锈，带有颗粒状或片状老锈的钢筋严禁
11、使用。b、钢筋加工前该先行调查，使无局部曲折，调查钢筋符合下列规定：采用拉伸方式调查钢筋时，一级钢筋的拉率不宜大于4%,二、三级钢筋的，拉率不宜大于l%oc、钢筋制作加工的形状，尺寸及安装后的数量、铺固长度和接头设置符合设计要求。d、钢筋下料就根据图纸和配筋表的技术数据，进行编号下料，下料时,遇有高度劈裂、缩颈、明显损伤、弯曲过大等缺陷的钢筋应当进行局部切除后再使用切断时，钢筋切口应平整，不得有马蹄形和局部起弯现象。e、钢筋成型应根据结构构件配筋详图，结合对保护层厚度，接头形式,弯钢及弯折的弯曲直径等要求，计算配筋尺寸，采用样图，才能进行。8、钢筋的张扎与焊接a、钢筋连接时，无论是焊接还是绑扎
12、，弯起钢筋接头的末端距钢筋弯起点的距离不应小于10D,也不宜设在构件最大弯部处。b、钢筋正式焊前，应由承担料接任务的焊工按实际操作条件进行试焊,以确定合理的工艺参数并焊接满面注意事项及施焊工艺标准。c、钢筋的交叉点，应用铁丝绑扎牢固，每一扎点要拧转二圈半。d、单向受力钢筋网，除周边两行钢筋的交叉点应全部绑扎牢外，中间部分可隔一点，扎一点，但铁丝绑扎方向必须互相成八字形，双向受力钢筋网，所有钢筋交叉点必须全部扎牢。凹陷，焊瘤；接头处不得不得有裂纹，咬边深度，气孔，夹渣数量与大小，以及接头尺寸偏差应符合规范规定。e、柱筋连接采用气压焊，其外观应符合下列要求：接头焊缝应饱满和比较均匀，钢筋表面无明显
13、烧伤等缺陷，接头处钢筋轴线的偏移不得超过钢筋直径的0.1倍，同时不得大于2mm,接头处弯折不得大于4机f、受力钢筋设置在同一构件内的焊接接头应相互错开，在任一焊接接头长度为钢筋直径的35倍，且不小于500mm的区段内同一根钢筋不得有两个接头，有接头的受拉钢筋截面面积不宜超过50机C、钢筋制作与安装a、梁、板钢筋绑扎时应防止水电管线将钢筋抬起或松下。b、梁中纵向受力钢筋采用双层排列时，两排钢筋之间应认直径2mm的短钢筋，以保持其设计距离。c、梁中箍筋的接头应交错布置在两根架子钢筋上。d、板的钢筋网绑扎应注意板上部的负筋，防止被踩下，特别是雨篷，挑檐、阳台等悬臂板，要严格控制负筋位置，以免断裂。e
14、、与混凝土墙、柱连接的过梁，其过梁面筋相应同过梁底筋，过梁箍筋间距均加密至100mmof、板、次梁与主梁我叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下。g、框架节点处钢筋穿插十分稠密时，应特别注意梁楠面主筋的净距要有30mm以上，以利浇筑税。h、梁钢筋的绑扎与模板安装之间的配合关系：a）、梁的高度较小时，梁的钢筋架空在梁顶面绑扎，然后再落位。b）、梁的高度较大（?1.2）时，梁的钢筋宜在底模上绑扎，其两侧或一侧模板后安装。i、待钢筋采用双层钢筋同时，在两层筋间应设置撑脚，认固定两层钢筋间距，撑脚可用直径6-10的钢筋制成，长度等于两层钢筋网片的净距，间距约为1米，相互错开排列。、碎梁、柱
15、拉结筋必须钩住主筋和箍筋，当梁与柱边平时，梁筋应置于柱筋内，当主次梁高度相同时，应设置附底钢筋位置于主梁钢筋之内，当次梁底低于主梁底时，应设置附加钢筋。D、钢筋工程质量保证措施a、钢筋材料应存放在仓库存或料棚内，保持地面干燥，钢筋不能直接堆放在地面上，必须用碎墩、碎或格木抬起，使离地面20Omm以上。b、钢筋验进场应设坡度人验收入库存，库内划分不同钢筋堆放区域，每堆钢筋设立标签或挂牌，表示品种、等级、直径、技术、注明编号及整批数量等，验收时要核对钢筋螺纹外形和标志，如钢厂未按规定做，要对照技术证明单内容鉴定，钢筋直径不易分清，要用卡尺检查。c、检查钢筋出厂证明书或试验报告单，发现可疑情况如强度过高或波动较大等，应进行复查。d、加强钢筋配料管理工作，根据本单位设备情况和传统操作经验，预先确定各种形状钢筋。下料长度，配料时考虑周到，对于开头比较复杂的钢筋，最好先放出实样，并根据具体条件预先合适的操作参数，认作为示范。e、搬运、堆放要轻抬轻放，放置地点应平整，尽量按施工需要去现场并按使用先后堆放，以避免不必要的翻动。f、钢筋骨架组装必须按设计几何尺寸控制形体尺寸，配料的制作，加工尺寸必须准确、钢筋组装前应按照图纸中标注的尺寸检查配筋尺寸，放置的位置，不准确
