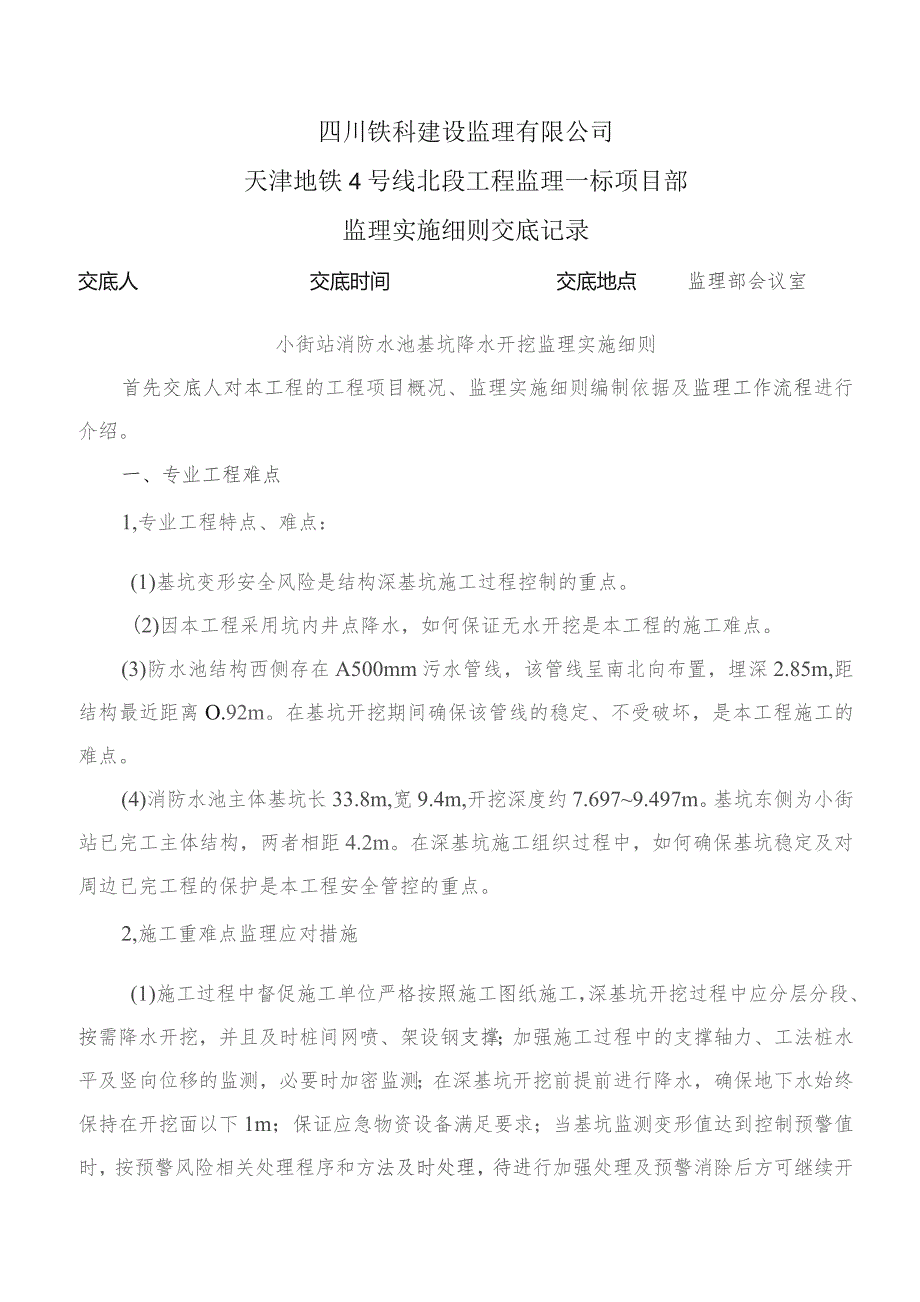

1、四川铁科建设监理有限公司天津地铁4号线北段工程监理一标项目部监理实施细则交底记录交底人交底时间交底地点监理部会议室小街站消防水池基坑降水开挖监理实施细则首先交底人对本工程的工程项目概况、监理实施细则编制依据及监理工作流程进行介绍。一、专业工程难点1,专业工程特点、难点：(1)基坑变形安全风险是结构深基坑施工过程控制的重点。(2)因本工程采用坑内井点降水，如何保证无水开挖是本工程的施工难点。(3)防水池结构西侧存在A500mm污水管线，该管线呈南北向布置，埋深2.85m,距结构最近距离O.92m。在基坑开挖期间确保该管线的稳定、不受破坏，是本工程施工的难点。(4)消防水池主体基坑长33.8m,宽
2、9.4m,开挖深度约7.6979.497m。基坑东侧为小街站已完工主体结构，两者相距4.2m。在深基坑施工组织过程中，如何确保基坑稳定及对周边已完工程的保护是本工程安全管控的重点。2,施工重难点监理应对措施(1)施工过程中督促施工单位严格按照施工图纸施工，深基坑开挖过程中应分层分段、按需降水开挖，并且及时桩间网喷、架设钢支撑；加强施工过程中的支撑轴力、工法桩水平及竖向位移的监测，必要时加密监测；在深基坑开挖前提前进行降水，确保地下水始终保持在开挖面以下1m；保证应急物资设备满足要求；当基坑监测变形值达到控制预警值时，按预警风险相关处理程序和方法及时处理，待进行加强处理及预警消除后方可继续开挖。

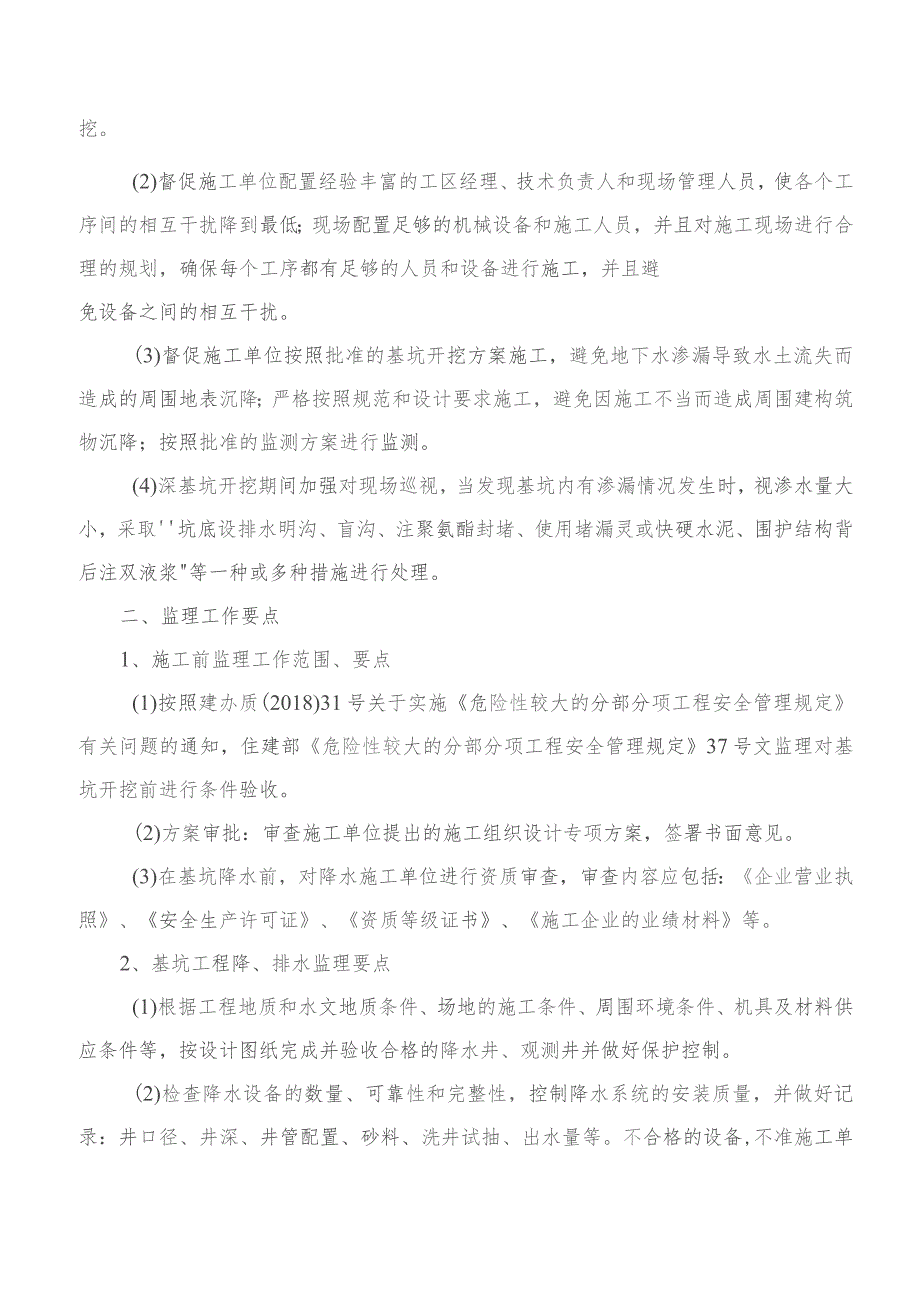

3、(2)督促施工单位配置经验丰富的工区经理、技术负责人和现场管理人员，使各个工序间的相互干扰降到最低；现场配置足够的机械设备和施工人员，并且对施工现场进行合理的规划，确保每个工序都有足够的人员和设备进行施工，并且避免设备之间的相互干扰。(3)督促施工单位按照批准的基坑开挖方案施工，避免地下水渗漏导致水土流失而造成的周围地表沉降；严格按照规范和设计要求施工，避免因施工不当而造成周围建构筑物沉降；按照批准的监测方案进行监测。(4)深基坑开挖期间加强对现场巡视，当发现基坑内有渗漏情况发生时，视渗水量大小，采取坑底设排水明沟、盲沟、注聚氨酯封堵、使用堵漏灵或快硬水泥、围护结构背后注双液浆等一种或多种措施
4、进行处理。二、监理工作要点1、施工前监理工作范围、要点(1)按照建办质(2018)31号关于实施危险性较大的分部分项工程安全管理规定有关问题的通知，住建部危险性较大的分部分项工程安全管理规定37号文监理对基坑开挖前进行条件验收。(2)方案审批：审查施工单位提出的施工组织设计专项方案，签署书面意见。(3)在基坑降水前，对降水施工单位进行资质审查，审查内容应包括：企业营业执照、安全生产许可证、资质等级证书、施工企业的业绩材料等。2、基坑工程降、排水监理要点(1)根据工程地质和水文地质条件、场地的施工条件、周围环境条件、机具及材料供应条件等，按设计图纸完成并验收合格的降水井、观测井并做好保护控制。(
5、2)检查降水设备的数量、可靠性和完整性，控制降水系统的安装质量，并做好记录：井口径、井深、井管配置、砂料、洗井试抽、出水量等。不合格的设备,不准施工单位使用，尤其要检查计量装置，如流量计、压力表、真空度测试表等配套仪器仪表，以便正确掌握降水效果和及时采取补救措施。(3)在降水过程中，实施旁站、巡视及检查，尤其要检查降水齐备的运行情况，督促施工单位做好降水运行管理工作并做好详细记录。发现失效的设备，督促施工单位及时更换新的，以便使降水系统自始至终运行正常，以达到理想的降水效果，满足设计及施工工况的要求。(4)检查施工单位在坑外设置水位观测井，控制降水后坑内外的水位降落。(5)当基坑开挖至坑底施工
6、底板时，检查在井点位置设置底板泄水孔，然后拆除井点，待顶板覆土后封孔。(6)检查施工单位事先准备好在开挖过程中所需要的坑内及开挖范围内的排水设备，并及时排除坑内和开挖范围内的贮水体，以确保开挖面不浸水和造成围护结构变形、地面严重沉降等严重后果。(7)加强降水系统的监测a.流量观测。可用流量表或框箱，如降水效果较差，可采用流量较大的离心泵。b.地下水位观测。其位置和间距可按设计需要布置，在开始抽水时，每隔24h测一次，以后可每日测12次，视降水效果情况定观测频率。c.孔隙水压力观测。设置孔隙降水压力测头是为了了解降水影响地层中孔隙水压力的变化，从而计算地基强度，变形和基坑边坡的稳定性。一般可每天
7、观测1次,异常情况，要增加观测频率。d.地面沉降及分层沉降观测，在降水系统影响范围内对建筑物、构筑物、管线等均应设置观测点。由于本工程基坑较深，土层较多，因此，尚需增设分层标高点(即分层观测水准点)，以了解各层土体的沉降或隆起，从而校检沉降计算、观测频率可与降水压力相同(I3、基坑开挖与降、排水结合监理要点(1)基坑施工方法：采用明挖顺作法施工，基坑内管井降水。(2)挖土前至少2周对基坑进行降水，为挖土创造良好条件；(3)基坑开挖过程中，监理工程师要不断收集、分析监测结果，如围护桩位移、沉降，必须根据数值变化大小、变化速率，综合考虑各种因素，及时判断，及时报警，以确保基坑施工及周边环境的安全。
8、(4)与深基坑开挖同期或交替进行的分部、分项工程有：支撑安装、管井降水等；必须在施工技术、组织协调方面做好充分准备，监理应同步进行监督。(5)每天检查管井降水深度是否达到设计基坑底面以下一定深度，可以用水位观测井等方法检查管井降水的深度。(6)按批准的监测方案要求，事先作好测点布设，在降水开挖前必须测得各测点的初始值。(7)充分准备好排除基坑积水的排水设备；备齐必须的抢险用的设备、材料、人员。(8)开挖过程中，定时检查降水设备运行情况及管井降水深度。4,监理资料做好监理记录和监理日记，保存监理原始资料，对关键工序、关键部位进行巡视旁站监督，及时进行隐蔽工程的验收。三、监理工作的控制要点及目标基
9、坑施工过程中的监理控制工作，其中对土方开挖、基坑降水、支撑安装是决定基坑施工成败的关键工序，是深基坑工程的主要危险源，具体如下：1,基坑土方开挖过程的监理控制要点(1)基坑开挖必须按设计要求、专家论证的专项方案实施分段开挖、先撑后挖，每段开挖完成后支撑架设时间不宜超过12小时。(2)土方开挖的顺序、方法必须与经建交科委专家评审通过的专项方案一致,并遵循“先撑后挖、分层对称、严禁超挖”的原则。分层开挖的每一层开挖面标高不得超过该层支撑的底面标高。(3)开挖前应对达到承压水头的基坑土方进行探挖，对过程中围护结构出现的渗漏点按专项方案进行及时封堵或疏导。(4)坑底开挖与底板施工。1)设计坑底标高以上
10、200Innl的土方，应采用人工开挖。2)坑底应设集水坑，以及时排除坑底积水。3)在开挖到底后，必须在设计规定时间内浇筑混凝土垫层。4)必须在设计规定的时间内浇筑钢筋混凝土底板。2、支撑安装和制作监理控制要点(1)在开挖每一层的每小段的过程中，当开挖出一道支撑的位置时，即在支撑两端冠梁上测定出该道支撑两端的接触点，凿除冠梁上预埋钢板表层混凝土使钢板露出。以及打孔安装三角托架、牛腿。以保证支撑与墙面垂直且位置准确。要有专人负责检查开挖面上所需要的支撑及其配件，支撑在使用前应进行试装配。(2)支撑就位后应及时准确施加预应力。所施加的支撑预应力的大小应按设计图纸确定，每根支撑施加的预应力值要记录备查
11、。(3)预加轴力复加。a.在第一次加轴力后12小时内观测预应力损失及桩顶水平位移，并复加支撑轴力至设计值；b.当昼夜温差过大导致支撑轴力损失时，应立即在当天低温时段复加轴力至设计值:&桃顶水位移速率超过警戒值时，可适量增加支撑轴力以控制变形，但复加后的支撑轴力必须满足设计安全度要求。3,测量监控控制要点(1)开挖前审查施工单位作出系统的监测方案，包括监测项目、测点布置、监测方法、监控报警值、监测频率、报告制度等要满足设计基坑变形控制的要求。(2)施工过程中应检查并复测施工单位建立的监测网，对施工全过程实施监测，确保安全。监测项目一般应有：桩顶位移、测斜、基坑周边管线、坑外地表沉降、坑底隆起、支
12、撑轴力等。(3)监测项目在基坑开挖前应测得初始值。(4)对关键部位和变化较大的测点要绘制变化曲线表。(5)每天都有日报表及时指导施工，对施工监测和第三方监测数据进行比对分析，当出现报警值(速率或累计值)要按建设单位要求程序进行专题预警分析会，及时提出对策意见，指导确保基坑及周边安全施工。(6)测量监理工程师及时收集、分析监测信息，当数据出现异常，总监要组织分析会，动态的优化施工参数，甚至施工方案，达到信息化施工的目的。4、基坑降水监理控制要点(1)监理工程师要全面了解工程地质与水文地质情况、工程周围环境、地下管线等情况，熟悉工程降水设计文件，为工程降水监理作好技术准备。(2)监理工程师审批(报
13、经天津市建交科技委专家组审批后的降水方案和应急预案)后实施。监督施工单位严格按照审批后的深基坑降水设计方案组织施工，对降水井的井位井深、井壁滤网的安装、抽水量的计量等逐项进行检查，做好施工期间监测信息化施工，督促施工单位24小时进行渗流和突涌的先兆监测，如监测有无冒泡、裂缝等，提前在有问题的部位先探挖，晾1至2天，观察后再下挖，根据事故的各种类型，应急措施和物资、机械一定要准备到位。(3)要求基坑开挖施工过程中，地下水位处于基底下LO米，保证基坑开挖在无水状态下进行，达到减小地表沉降，保证施工质量的目的。在降水时，监理单位应严格督促施工单位检查抽水的含砂量。(4)采用巡视、旁站、平行检查等手段
14、对降水井及排水管路系统施工全过程进行监控。(5)在降水井施工过程中，严格监控降水井施工质量，使井深、井管直径，井管过滤符合要求。(6)检查降水排水管线布局合理，封闭，牢固性，尽量减小施工对地面环境、交通干扰。(7)监控地下水位动态监测网的建立，要求降水施工单位建立降水监测系统,制定监测计划，在降水全过程中按计划进行降水，按规定进行水位观测，做好观测记录，确保降水达到预定水位，保证无水施工要求。(8)流量观测。可用流量表或框箱，如降水效果较差，可采用功率较大的离心泵。(9)地下水位观测。其位置和间距可按设计需要布置，在开始抽水时，每隔24h测一次，以后可每日测12次，视降水效果情况定观测频率。(
15、10)地面沉降及分层沉降观测，在降水系统影响范围内对建筑物、构筑物、管线等均应设置观测点。由于本工程基坑较深，土层较多，因此，尚需增设分层标高点(即分层观测水准点)，以了解各层土体的沉降或隆起，从而校检沉降计算、观测频率可与降水压力相同。5,本标段监理目标值深基坑工程，将严格按照设计图纸、规范规定要求，做好安全控制、质量控制、进度控制、投资控制，协调好各方关系，确保该分项工程达合格等级，确保基坑施工无安全事故。四、监理工作方法和措施1、钢支撑体系架设的监理控制方法(1)钢支撑施加预加轴力时，按设计分级加载及用现场检测墙体变形反馈信息决定加载速度的要求，严格按照设计预加轴力执行，根据监理旁站方案对钢支撑架设中预加轴力进行旁站。(2)当昼夜温差过大导致支撑轴力损失时，应立即在当天低温时段复加轴力至设计值。(3)为防止施工中支撑撑好以后松动脱落现象的发生，在冠梁上预埋钢环，钢环吊钢丝绳兜住钢支撑，防止坠落伤人。(4)支撑预加轴力根据现场测量的围护结构变形与支撑轴力计的数值的变化,随时观测钢支撑内力。(5)刚开始施工的时候宜采用较大的预加轴力值。在第一次加预加轴力后12h内观测预应力损失及墙体水平位移并复加轴力至设计值。(6)围护结构水平位移速率超过警戒值时，可适量增加支撑轴力以控制变形,但复加后的支撑轴力和挡墙弯矩必须满足设计安全要求。(7)钢支撑施加预
