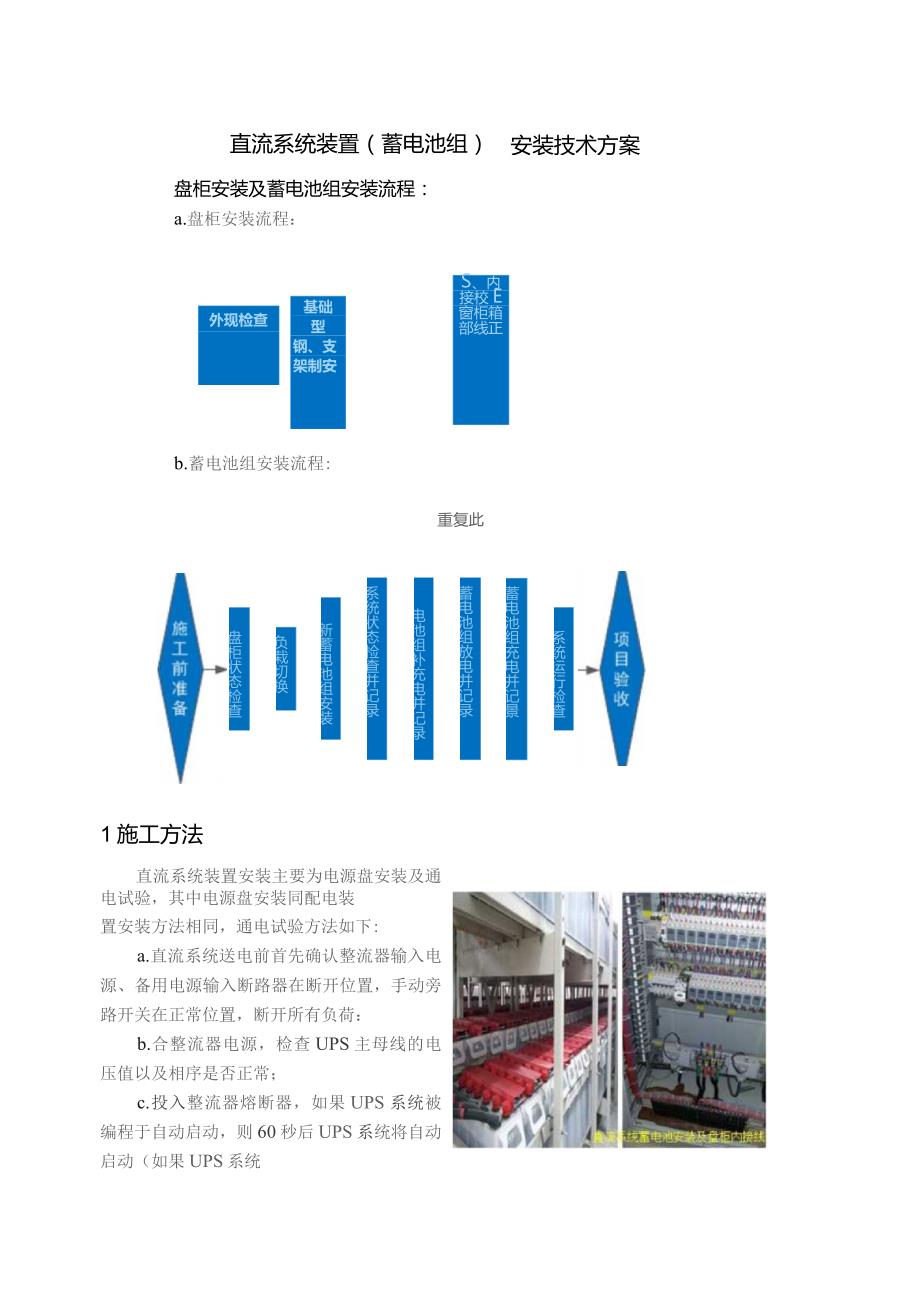

1、安装技术方案直流系统装置（蓄电池组）盘柜安装及蓄电池组安装流程：a.盘柜安装流程：S、内接校E窗柜箱部线正基础型钢、支架制安外现检查B一位放线b.蓄电池组安装流程:重复此系统运行检查蓄电池组充电并记景蓄电池组放电并记录电池组补充电并记录系统状态检查并记录新蓄电池组安装负栽切换盘柜状态检查1施工方法直流系统装置安装主要为电源盘安装及通电试验，其中电源盘安装同配电装置安装方法相同，通电试验方法如下:a.直流系统送电前首先确认整流器输入电源、备用电源输入断路器在断开位置，手动旁路开关在正常位置，断开所有负荷：b.合整流器电源，检查UPS主母线的电压值以及相序是否正常；c.投入整流器熔断器，如果UPS

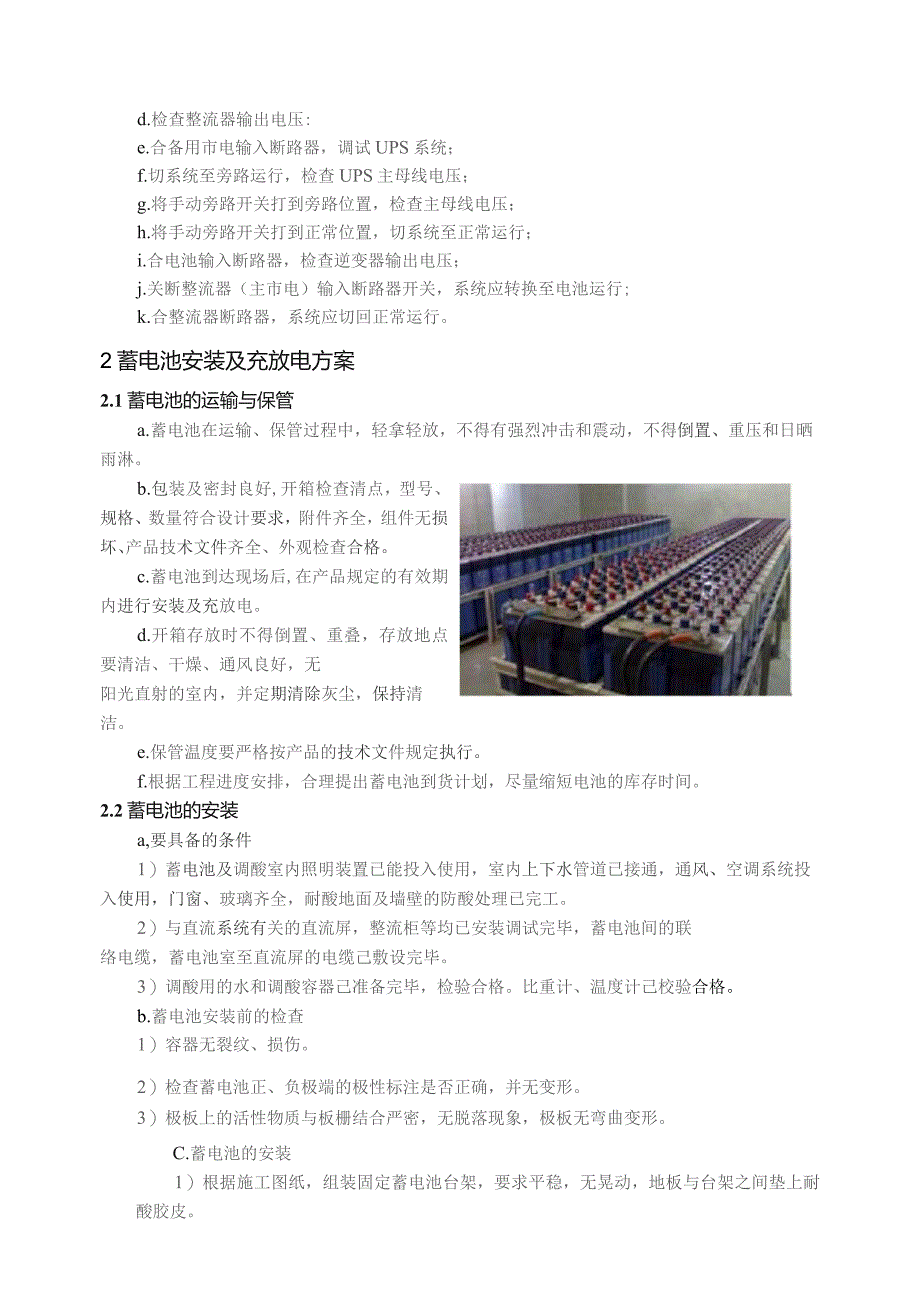

2、系统被编程于自动启动，则60秒后UPS系统将自动启动（如果UPS系统未被编程于自动启动，可打开前门按启动按钮）；d.检查整流器输出电压:e.合备用市电输入断路器，调试UPS系统；f.切系统至旁路运行，检查UPS主母线电压；g.将手动旁路开关打到旁路位置，检查主母线电压；h.将手动旁路开关打到正常位置，切系统至正常运行；i.合电池输入断路器，检查逆变器输出电压；j.关断整流器（主市电）输入断路器开关，系统应转换至电池运行;k.合整流器断路器，系统应切回正常运行。2蓄电池安装及充放电方案2.1蓄电池的运输与保管a.蓄电池在运输、保管过程中，轻拿轻放，不得有强烈冲击和震动，不得倒置、重压和日晒雨淋。
3、b.包装及密封良好,开箱检查清点，型号、规格、数量符合设计要求，附件齐全，组件无损坏、产品技术文件齐全、外观检查合格。c.蓄电池到达现场后,在产品规定的有效期内进行安装及充放电。d.开箱存放时不得倒置、重叠，存放地点要清洁、干燥、通风良好，无阳光直射的室内，并定期清除灰尘，保持清洁。e.保管温度要严格按产品的技术文件规定执行。f.根据工程进度安排，合理提出蓄电池到货计划，尽量缩短电池的库存时间。2.2蓄电池的安装a,要具备的条件1）蓄电池及调酸室内照明装置已能投入使用，室内上下水管道已接通，通风、空调系统投入使用，门窗、玻璃齐全，耐酸地面及墙壁的防酸处理已完工。2）与直流系统有关的直流屏，整流
4、柜等均已安装调试完毕，蓄电池间的联络电缆，蓄电池室至直流屏的电缆己敷设完毕。3）调酸用的水和调酸容器己准备完毕，检验合格。比重计、温度计己校验合格。b.蓄电池安装前的检查1）容器无裂纹、损伤。2）检查蓄电池正、负极端的极性标注是否正确，并无变形。3）极板上的活性物质与板栅结合严密，无脱落现象，极板无弯曲变形。C.蓄电池的安装1）根据施工图纸，组装固定蓄电池台架，要求平稳，无晃动，地板与台架之间垫上耐酸胶皮。2）用人工搬运的办法，将电池摆放在电池架上，各蓄电池的正、负极首尾相连每列蓄电池排列成一直线。蓄电池间的距离相同，并以能连上连接条，且不会使电池端柱受额外应力为准。按次序帖上蓄电池编号。在端
5、柱和连接的接触面上涂一薄层电力复合脂。用力矩板手拧紧螺母，外露金属部分再涂沫一层防腐油。d.电解液的配制1）配制电解液采用符合现行国家标准蓄电池用硫酸规定的硫酸，并有制造厂合证件及材质化验报告单，其中的杂质含量及各项指标达到有关规范的要求。2）配制电解液用水符合国家现行标准铅酸蓄电池用水的规定。3）配制或灌注电解液时必须采用耐酸、耐高温的干净器具，配制时符硫酸缓慢地倒入蒸憎水中，严禁将蒸憎水倒入浓硫酸中，操作时穿戴好防酸用品用具,配制电解液的密度必须符合产品技术条件的规定，配制的电解液必须满足一组电池注酸的需要。2.3电池充放电a.按蓄电池制造厂说明书，选择充电方式：恒压法或恒流法。1）采用恒
6、流法充电时，其最大电流不得超过制造厂规定的允许最大电流。2）采用恒压法充电时，其充电的起始电流不得超过允许最大电流；单体电池的端电压不得超过制造厂规定的允许最高电压。3）充电过程中电解液的温度不能超过45,因为温度太高易使正极板活性物质软化而弯曲和负极活性物质松散而减少容量，同时增大了蓄电池的局部放电。若温度高于45C,采取人工降温措施，或者减小充电电流；否则暂时停止充电D4）初充电期间，必须保证电源可靠，不得随意中断。5）蓄电池充电时严禁明火。b.蓄电池的初充电结束时符合下列要求1）充电容量要达到产品技术条件的规定。2）恒流充电法，电池的电压、电解液的密度连续3h以上稳定不变。3）恒压充电法
7、，充电电流连续IOh以上不变，电解液的密度连续3h以上不变，且符合产品技术条件规定的数值。c.初充电结束后，电解液的密度及液面高度需调整到规定值，并再进行05h的充电，使电解液混合均匀。d.蓄电池放电1）电池放电采用电阻法。2）按厂家说明书中的规定时间和放电电流,对电池放电。首次放电终了时,蓄电池的最终电压及密度符合产品技术条件的规定。不合标准的电池的电压不得低于整组电池中单体电池的平均电压的2K电压不合格的蓄电池数量不超过该组蓄电池数量的5K3)温度为25C时放电容量达到其额定容量的85%以上。如温度不为25C而在1040C范围内时，容量可按下式换算：C=251+O.()O8(r-25)t电
8、解液在IOh率放电过程中最后2h的平均温度()；Ct当液温为t时实测得容量(Ah)；C25一一换算成标准温度(25)时的容量(Ah)0.008IOh率放电的容量温度系数。4)蓄电池首次放电完成之后，按产品技术要求进行充电，间隔时间不能超过IOho5)充、放电结束后，对透明容器的蓄电池检查内部情况，无极板严重弯曲或活性物脱落现象。6)在整个充、放电期间，按规定时间记录每个蓄电池的电压及电解液的密度、温度。充放电结束后，绘制整组充、放电特性曲线。2.4蓄电池的维护定期检查蓄电池电压、电解液的密度并记录,保持蓄电池室内的温度、湿度、通风。蓄电池及台架要清洁，编号标志整齐。检查蓄电池内部及活性物质的沉
9、积情况，电解液液位不低于最低液位。2.5蓄电池蛆安装检验指标及质标准a.防酸隔爆式铅蓄电池的安装工序检验指标性质质量标准检验方法及器具合格优良容器检查外观检查无损伤、裂纹观察附件清点齐全正负极端柱的极性主要正5槽盖密封良好容器表面清洁度无尘土油污电池连接及紧固件外观完好、齐全透明密封容器内部糙查极板外形主要完好、无弯曲剥脱容器内部清洁度清洁无杂物极间橡胶隔板完好、齐全比重计、温度计检查齐全、完好容器安装容器安装主要平程轻推手感容器底部受力均匀排列间距致观察及用尺检查每列容器顶面水平偏差3mm2mm拉线检查每列容器侧面平直度偏差+3mm2mn容器与墙壁间距离ISOmm用尺检查容器与台架间的隔垫齐
10、全观察连接条与母线连接主要正捅对照施工图检查螺栓连接主要紧固用扳手检查电池标号齐全、清晰观察b.敞口式铅蓄电池的安装工序检验指标性质质量标准检验方法及器具合格优良安装前检查容器检查外观清洁、透明、无损伤、裂纹观察检查壁厚均匀一致观察、用尺测量气泡直径5mm渗漏试验主要无渗漏注满水24h或1.32g/Cm3的酸液12h后检查极板检查清洁度无浮粉、尘土观察外形主要平直、无剥落、裂纹、孔洞、栅条无堵塞、缺格色泽正极棕灰色、负极深灰色隔板及隔条外观检查完整、光滑、无干裂变形、销钉齐全压紧弹簧检查弹簧圈高度合适、弹力充足观察及扳动检查容器底部绝缘子及垫片无裂纹、损伤观察底部绝缘子及软垫配置齐全观察容器安
11、装容器固定平稳轻推、压手感绝缘子及软垫放置位置对称分布在容器底四角边缘观察检查排列间距一致观察及用尺检查每列容器顶面水平偏差+3mm+2mm拉线检查每列容器侧面平直度偏差3mmISomm用尺检查电池标号齐全、清晰观察极板组装正、负极板数量t要：符合厂家要求观察边极板与中间极板的选择正确极板间距离均匀一致且平行，等于隔棒外径极板两侧容器壁与间距-致极板安装高度各容器间及每个容器内一致极板焊接焊缝要求主要符合（验标焊接篇”的有关规定组焊后的检查极间绝缘主要无短路用兆欧表检查容器清洁度极板间及容器内无焊渣观察极板外形无弯曲、歪斜及破损附件安装隔板安装高度上下端伸出极板，且各隔板一致观察隔板安装垂直、且位置一致弹簧安装安装位置对准隔板扳动检查弹簧压力适中无晃动绝缘检查主要良好，无短路250伏兆欧表检查玻璃盖板安装齐全观察检查
