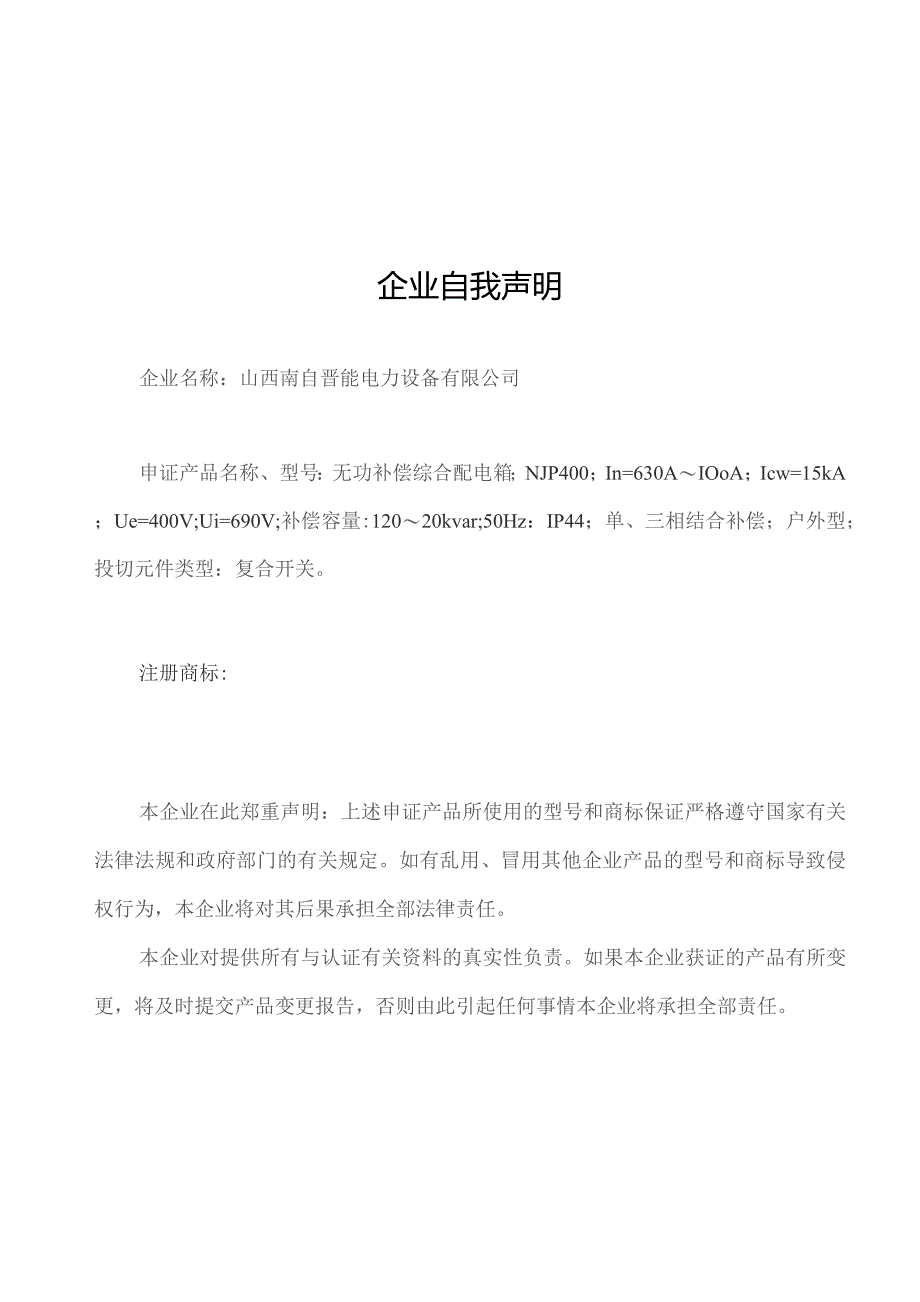

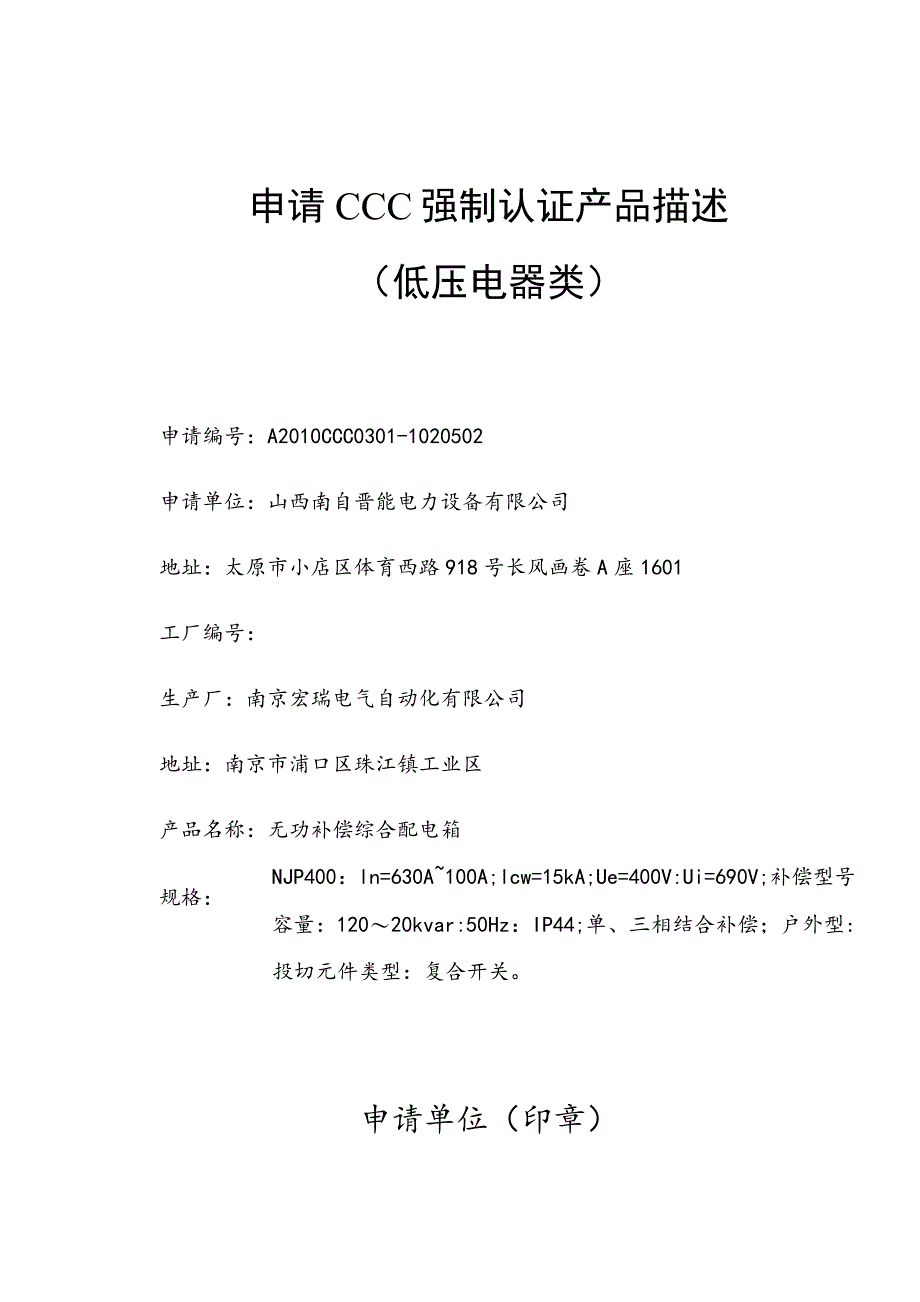

1、申请CCC强制认证产品描述（低压电器类）申请编号：A2010CCC0301-1020502申请单位：山西南自晋能电力设备有限公司地址：太原市小店区体育西路918号长风画卷A座1601工厂编号：生产厂：南京宏瑞电气自动化有限公司地址：南京市浦口区珠江镇工业区产品名称：无功补偿综合配电箱NJP400：ln=630A100A;lcw=15kA;Ue=400V:Ui=690V;补偿型号规格：容量：12020kvar:50Hz：IP44;单、三相结合补偿；户外型:投切元件类型：复合开关。申请单位（印章）企业自我声明企业名称：山西南自晋能电力设备有限公司申证产品名称、型号：无功补偿综合配电箱；NJP400

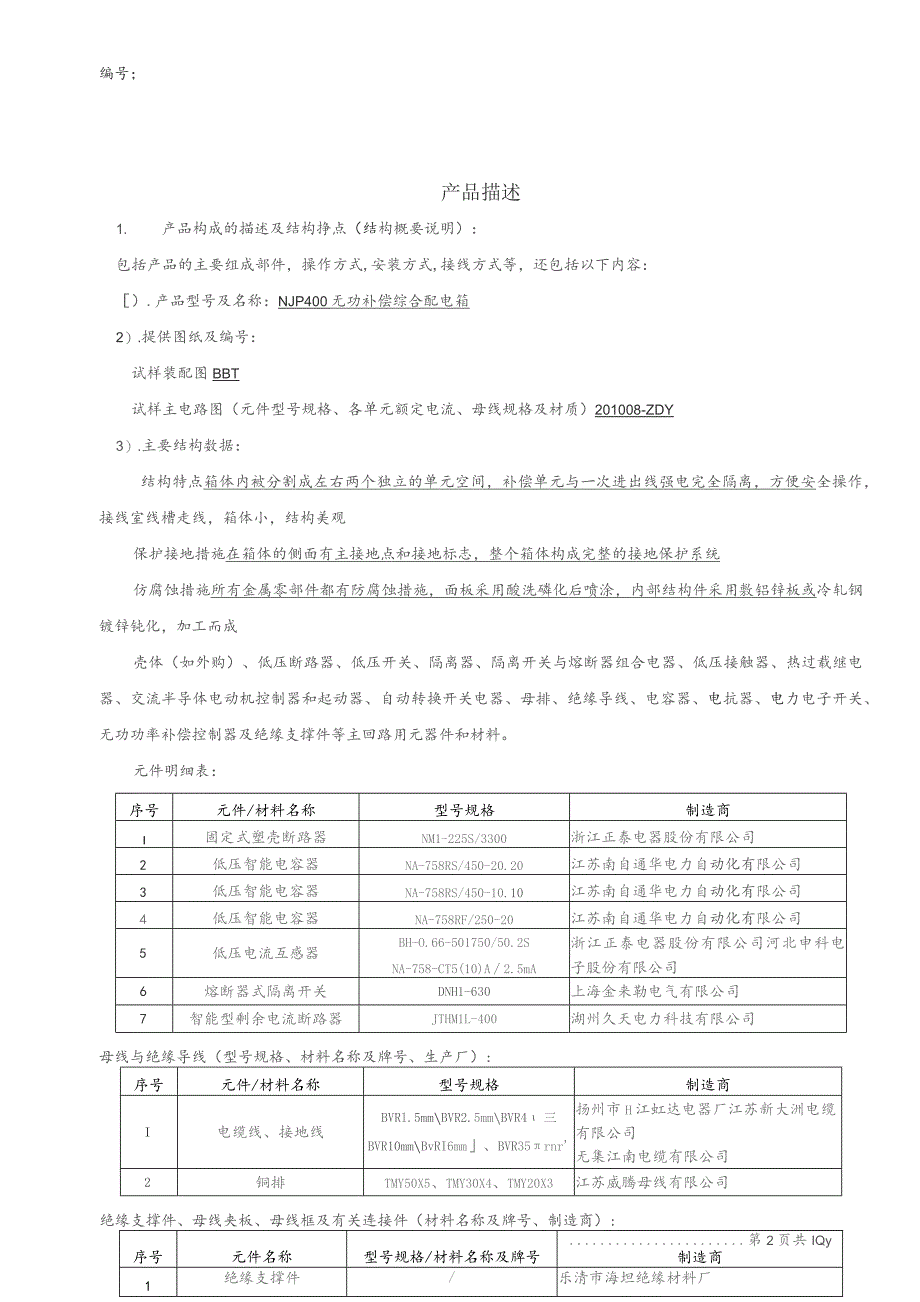

2、；In=630AIOoA；Icw=15kA；Ue=400V;Ui=690V;补偿容量:12020kvar;50Hz：IP44；单、三相结合补偿；户外型；投切元件类型：复合开关。注册商标:本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起任何事情本企业将承担全部责任。编号；产品描述1.产品构成的描述及结构挣点（结构概要说明）：包括产品的主要组成部件，操作
3、方式,安装方式,接线方式等，还包括以下内容：）.产品型号及名称：NJP400无功补偿综合配电箱2）.提供图纸及编号：试样装配图BBT试样主电路图（元件型号规格、各单元额定电流、母线规格及材质）201008-ZDY3）.主要结构数据：结构特点箱体内被分割成左右两个独立的单元空间，补偿单元与一次进出线强电完全隔离，方便安全操作，接线室线槽走线，箱体小，结构美观保护接地措施在箱体的侧面有主接地点和接地标志，整个箱体构成完整的接地保护系统仿腐蚀措施所有金属零部件都有防腐蚀措施，面板采用酸洗磷化后喷涂，内部结构件采用敷铝锌板或冷轧钢镀锌钝化，加工而成壳体（如外购）、低压断路器、低压开关、隔离器、隔离开关
4、与熔断器组合电器、低压接触器、热过载继电器、交流半导体电动机控制器和起动器、自动转换开关电器、母排、绝缘导线、电容器、电抗器、电力电子开关、无功功率补偿控制器及绝缘支撑件等主回路用元器件和材料。元件明细表：序号元件/材料名称型号规格制造商I固定式塑壳断路器NM1-225S/3300浙江正泰电器股份有限公司2低压智能电容器NA-758RS/450-20.20江苏南自通华电力自动化有限公司3低压智能电容器NA-758RS/450-10.10江苏南自通华电力自动化有限公司4低压智能电容器NA-758RF/250-20江苏南自通华电力自动化有限公司5低压电流互感器BH-O.66-501750/50.2
5、SNA-758-CT5(10)A2.5mA浙江正泰电器股份有限公司河北申科电子股份有限公司6熔断器式隔离开关DNH1-630上海金来勒电气有限公司7智能型剩余电流断路器JTHM1L-400湖州久天电力科技有限公司母线与绝缘导线（型号规格、材料名称及牌号、生产厂）:序号元件/材料名称型号规格制造商I电缆线、接地线BVRl.5mmBVR2.5mmBVR4三BVR10mmBvRI6mm、BVR35rnr扬州市H江虹达电器厂江苏新大洲电缆有限公司无集江南电缆有限公司2铜排TMY50X5、TMY30X4、TMY20X3江苏威腾母线有限公司绝缘支撑件、母线夹板、母线框及有关连接件（材料名称及牌号、制造商）
6、:序号元件名称型号规格/材料名称及牌号第2页共IQy制造商1绝缘支撑件/乐清市海坦绝缘材料厂编号:时间：2021年X月X日产品描述（送试样品）2.主要技术参数:额定工作电压：400V额定绝缘电压：690V外壳防护等级：IP44材料燃别：川a污染等级：3级电Q间隙：汩Omm爬电距离：14mm响应时间：这肘主母线（水平母线）的额定电流、额定短时耐受电流和额定峰值耐受电流：630A、15KA/S、50KA配电母线（垂直母线）的嵌定电流、额定短时耐受电流和额定峰值耐受电流：/主开关额定电流及分断能力：630A,15KA每个输出回路保护器件的分断能力：IoKA补偿支路数：6个回J电容器总容量：120KV
7、ar每个输出回路电容器容量：C1C2：40kvar;C3：20kvar;04C6：6.67kvar每个输出回路的颗定电流：C1-C2：45.6A：C3：22.8A:C4-C6：24.6A过电压类别：I,IIIH,IV触电保护类别：1类、Il类、Ill类补偿相数（方式）：三相补偿口,单相补偿,三相补偿和单相补偿相结合控制投切电容器的元件类型：机也开关（例：接触器）投切口,半导体电子开关（例：晶闸管）投切口，复合开关（半导体电子开关和机电开关并嵌的组合体）投切编号:产品描述3.系列的猫述和型号的解释（产品描述项目与送样产品描述项目相同）：I）本开关单元主开关额定电流等级有：630A100A2）本单
8、元系列补偿容量为：12OkVar-2OkVar3）本单元系列主母线领定电流、额定短时耐受电流和京贞定峰值耐受电流：630A、15kA/lS50kA4）本单元系列主进线开关类型：熔断器式隔离开关5）本单元系列的短时研受强度验证，开关柜结构形式与送试样品相同。6）主母线截面根据选线电流按下表选取：电流等级630A4O0A250A160A100A铜排TMY50X5TMY40X4TMY30X4TMY20X3TMY20X3绝也支撑件规格与母线绝母导线规格匹配绝缘支撑件之间的最大距离（mm）200外形尺寸（mm）柜高：1400mm柜宽：1490mm柜深：530mm7）型号解释:电容器额定容量颠定也压产品型
9、号编号；时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第5页共10页产品描述4.特殊结构说明（如有需要）:5.产品认证情况:编号:时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第6页共10页产品描述6.安全件览表：序号元/部件名称元件/材料名称型号规格/牌号制造商（生产厂）1断路器塑壳断路器NM1、DZ系列浙江正泰电器股份有限公司NS、NSD、NSEC65系列施耐德低压电器有限公司SE系列ABB低压电器有限公司RMM、DZ系列上海人民电器股份有限公司人民电器厂3VL、3VT系列西门子（中国）有限公司2电容器低压智能电容器NA758系列江苏南自通华电力自动化有限公司N
10、J758系列山西南自晋能电力设备有限公司NAH758系列南京宏瑞电气自动化有限公司TDS系列江苏现代电力电容器有限公司FTS系列南通富士特电力自动化公司3低压电流互感器低压电流互感器BH系列NA-758-CT系列HLX-A系列浙江正泰电器股份有限公司河北申科电子股份有限公司南京择明电子有限公司4母线铜排TMY江苏威腾母线有限公司姜堰正大铜材有限公司5柜体钢板外购南京市浦口区天和自动化设备有限公司江苏南自通化电气集团有限公司6绝缘支撑件绝缘子乐清市海坦绝缘材料厂乐清市海坦电器成套配件有限公司7绝缘导线绝缘导线BV、RV、BVR、W、扬州市评江虹达电器厂江苏新大洲电境有限公司无锡江南电缆有限公司江
11、苏新远程电缆有限公司南京富达电线电缆有限公司江苏恒源电缆有限公司南京三星电缆厂有限公司江苏海达电缆有限公司江苏江扬线缆有限公司8隔离开关熔断器式隔离开关DNH1系列HR17系列上海金来勒电气有限公司乐清市东佳电器有限公司上海亚太低压开关有限公司德力西集团有限公司浙江天正电气股份有限公司9剩余电流断路器智能型剩余电流断路器JTHMlL系列DAM1N系列TIL2M系列HTSL系列湖州久天电力科技有限公司浙江达达电器有限公司无锡TCL罗格朗低压电器有限公司无锡新宏泰电器科技股份有限公司注1:安全件如涉及一个以上的制造商（生产厂），则填在第一位的制造商（生产厂）为型式试验样品提供安全件的制造商（生产厂）。2:本企业声明：安全件如涉及一个以上的制造商（生产厂），型式试脸样品所选用制造商（生产厂）提供的安全件与本企业所填写的其他制造商（生产厂）提供的该安全件不存在性能上的差异。3.本表可另附页。申请人：申请日期：申请单位（盖章）：产品描述7.产品外形照片（包括外形、内部结构及铭牌）：编号；时间12021年X月X日书山有路勤为径，学海无涯苦作舟页码：第9页共10页
