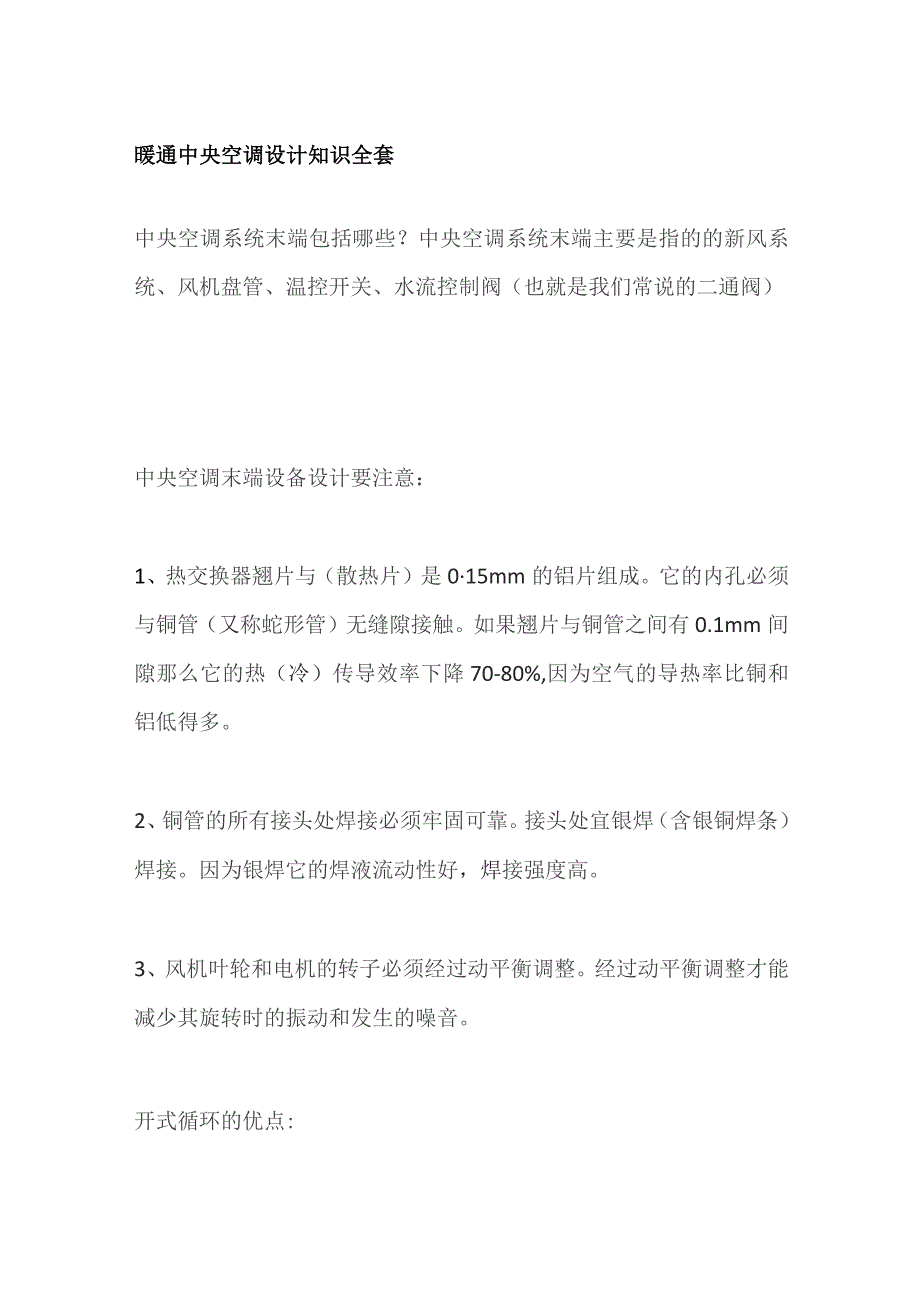

1、暖通中央空调设计知识全套中央空调系统末端包括哪些？中央空调系统末端主要是指的的新风系统、风机盘管、温控开关、水流控制阀（也就是我们常说的二通阀）中央空调末端设备设计要注意：1、热交换器翘片与（散热片）是015mm的铝片组成。它的内孔必须与铜管（又称蛇形管）无缝隙接触。如果翘片与铜管之间有0.1mm间隙那么它的热（冷）传导效率下降70-80%,因为空气的导热率比铜和铝低得多。2、铜管的所有接头处焊接必须牢固可靠。接头处宜银焊（含银铜焊条）焊接。因为银焊它的焊液流动性好，焊接强度高。3、风机叶轮和电机的转子必须经过动平衡调整。经过动平衡调整才能减少其旋转时的振动和发生的噪音。开式循环的优点:冷水箱

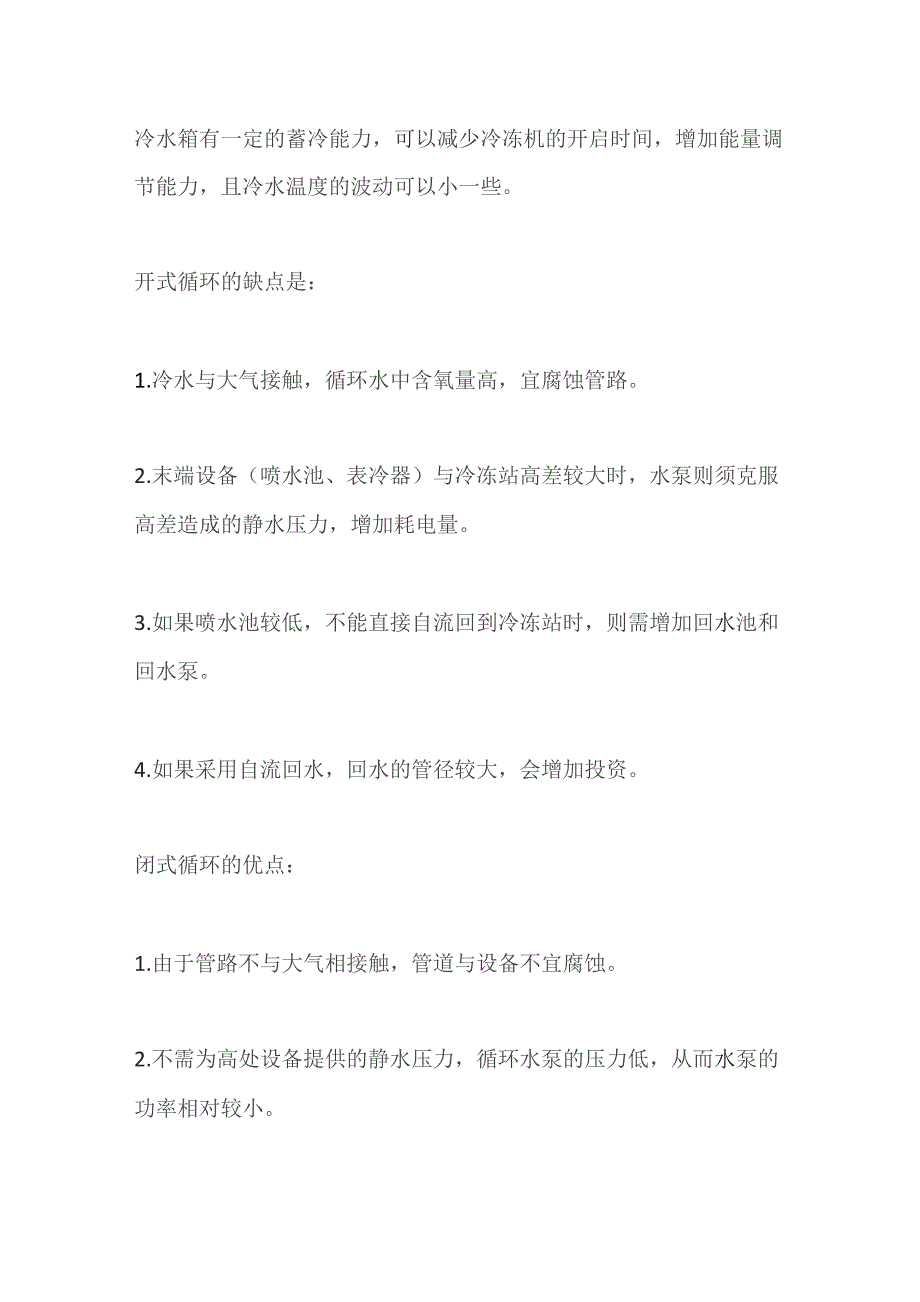

2、有一定的蓄冷能力，可以减少冷冻机的开启时间，增加能量调节能力，且冷水温度的波动可以小一些。开式循环的缺点是：1.冷水与大气接触，循环水中含氧量高，宜腐蚀管路。2.末端设备（喷水池、表冷器）与冷冻站高差较大时，水泵则须克服高差造成的静水压力，增加耗电量。3.如果喷水池较低，不能直接自流回到冷冻站时，则需增加回水池和回水泵。4.如果采用自流回水，回水的管径较大，会增加投资。闭式循环的优点：1.由于管路不与大气相接触，管道与设备不宜腐蚀。2.不需为高处设备提供的静水压力，循环水泵的压力低，从而水泵的功率相对较小。3.由于没有回水箱、不需重力回水、回水不需另设水泵等，因而投资省、系统简单。闭式循环的缺

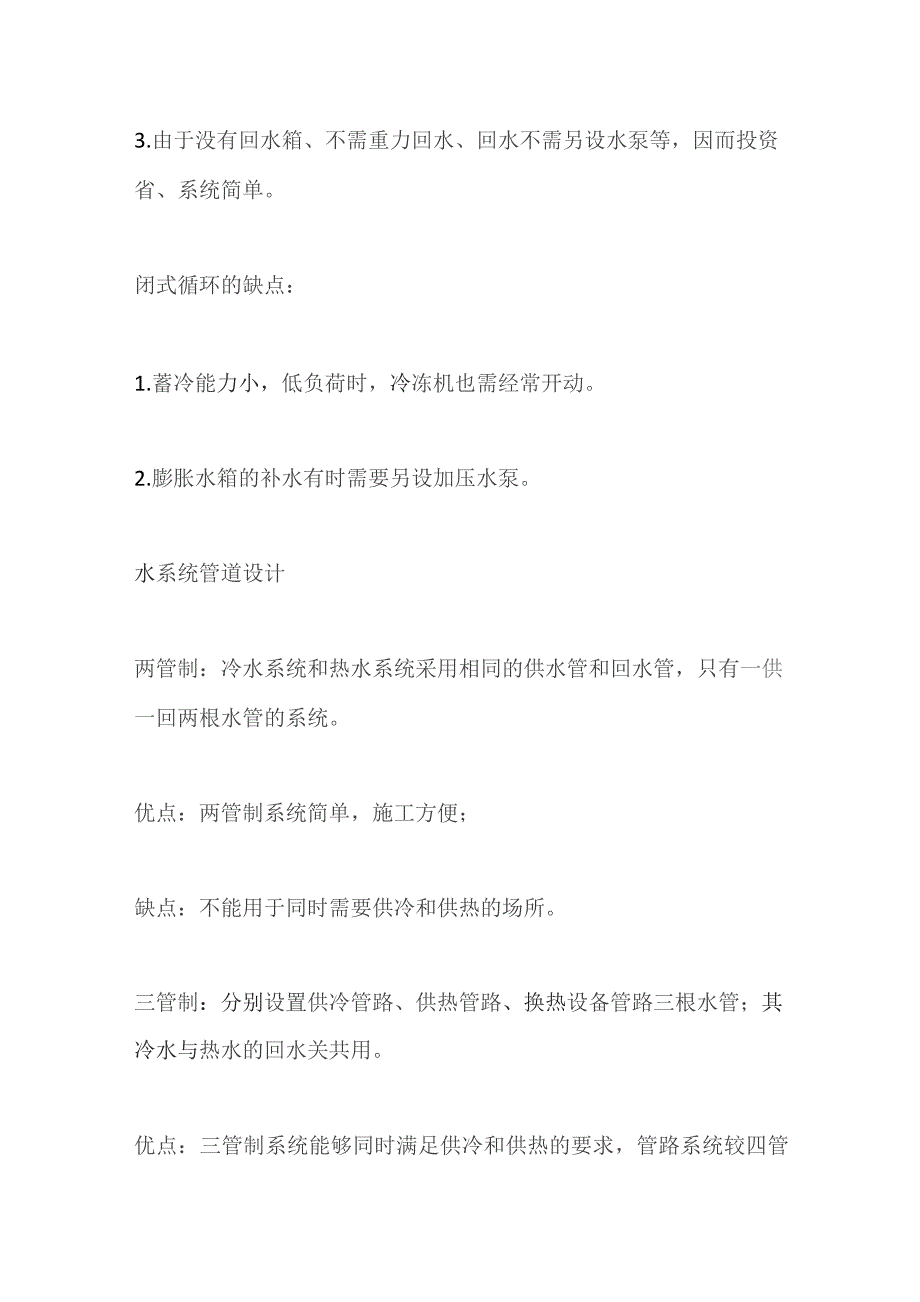

3、点：1.蓄冷能力小，低负荷时，冷冻机也需经常开动。2.膨胀水箱的补水有时需要另设加压水泵。水系统管道设计两管制：冷水系统和热水系统采用相同的供水管和回水管，只有一供一回两根水管的系统。优点：两管制系统简单，施工方便；缺点：不能用于同时需要供冷和供热的场所。三管制：分别设置供冷管路、供热管路、换热设备管路三根水管；其冷水与热水的回水关共用。优点：三管制系统能够同时满足供冷和供热的要求，管路系统较四管制简单:缺点：比两管制复杂，投资也比较高，且存在冷、热回水的混合损失。水系统同程异程式同程式系统：经过每一并联环路的管长基本相等，如果通过每米长管路的阻力损失接近相等，则管网的阻力不需调节即可保持平衡
4、。优点：同程式系统中系统的水力稳定性好，各设备间的水量分配均衡，调节方便。缺点：同程式系统由于采用回程管，管道的长度增加，水阻力增大，使水泵的能耗增加，并且增加了初投资。异程式系统：经过每一并联环路的管长均不相等。优点：异程式系统简单，耗用管材少，施工难度小。缺点：采用异程式的系统，各并联环路管长不等，常在每一个并联支路上安装流量调节装置。冷凝水系统的设计风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水，必须及时予以排走。1、冷凝水管的布置若邻近有下水管或地沟时，可用冷凝水管将空调器接水盘所接的凝结水排放至邻近的下水管中或地沟内。若相邻近的多台空调器距下水管或地沟较远，可用冷
5、凝水干管将各台空调器的冷凝水支管和下水管或地沟连接起来。2、冷凝水管管径的确定直接和空调器接水盘连接的冷凝水支管的管径应与接水盘接管管径一致（可从产品样本中查得）。需设冷凝水干管时，某段干管的管径可依据与该管段连接的空调器总冷量（KW）按下表查得。3、冷凝水管保温所有冷凝水管都应保温，以防冷凝水管温度低于局部空气露点温度时，其表面结露滴水。采用带有网络线铝箔贴面的玻璃棉保温时，保温层厚度可取5mm。说明：DN=15mm的管道不推荐使用。立管的公称直径，应与同等负荷的水平干管的公称直径相同。4、冷凝水管设计注意事项沿水流方向，水平管道应保持不小于千分之一的坡度；且不允许有积水部位。当冷凝水盘位于
6、机组负压区段时，凝水盘的出水口处必须设置水封，水封的高度应比凝水盘处的负压（相当于水柱高度）大50%左右。水封的出口，应与大气相通。采用聚氯乙烯塑料管时，一般可以不必进行防结露的保温和隔汽处理。采用镀锌钢管时，通常应设置保温层。冷凝水立管的顶部，应设计通向大气的透气管。设计和布置冷凝水管路时，必须认真考虑定期冲洗的可能性，并应设计安排必要的设施。风管的布置通过风管可将各个送风口和回风口连接起来，提供一个空气流动的渠道，风管的布置应在气流组织及风口位置确定下来以后进行。布置风管要考虑以下因素：尽量缩短管线，减少分支管线，避免复杂的局部构件，以节省材料和减小系统阻力。要便于施工和检修，恰当处理与空调水、消防水管道系统及其他管道系统在布置上可能遇到的矛盾。下图的a和b为相同房间、相同送风口的两种风管布置形式。对比可知，a比b的管线3口要长，分支管线和局部构件也较多，因此，b优于
