《聚乙烯PE塑料注塑技术参数.docx》由会员分享，可在线阅读，更多相关《聚乙烯PE塑料注塑技术参数.docx（5页珍藏版）》请在第壹文秘上搜索。

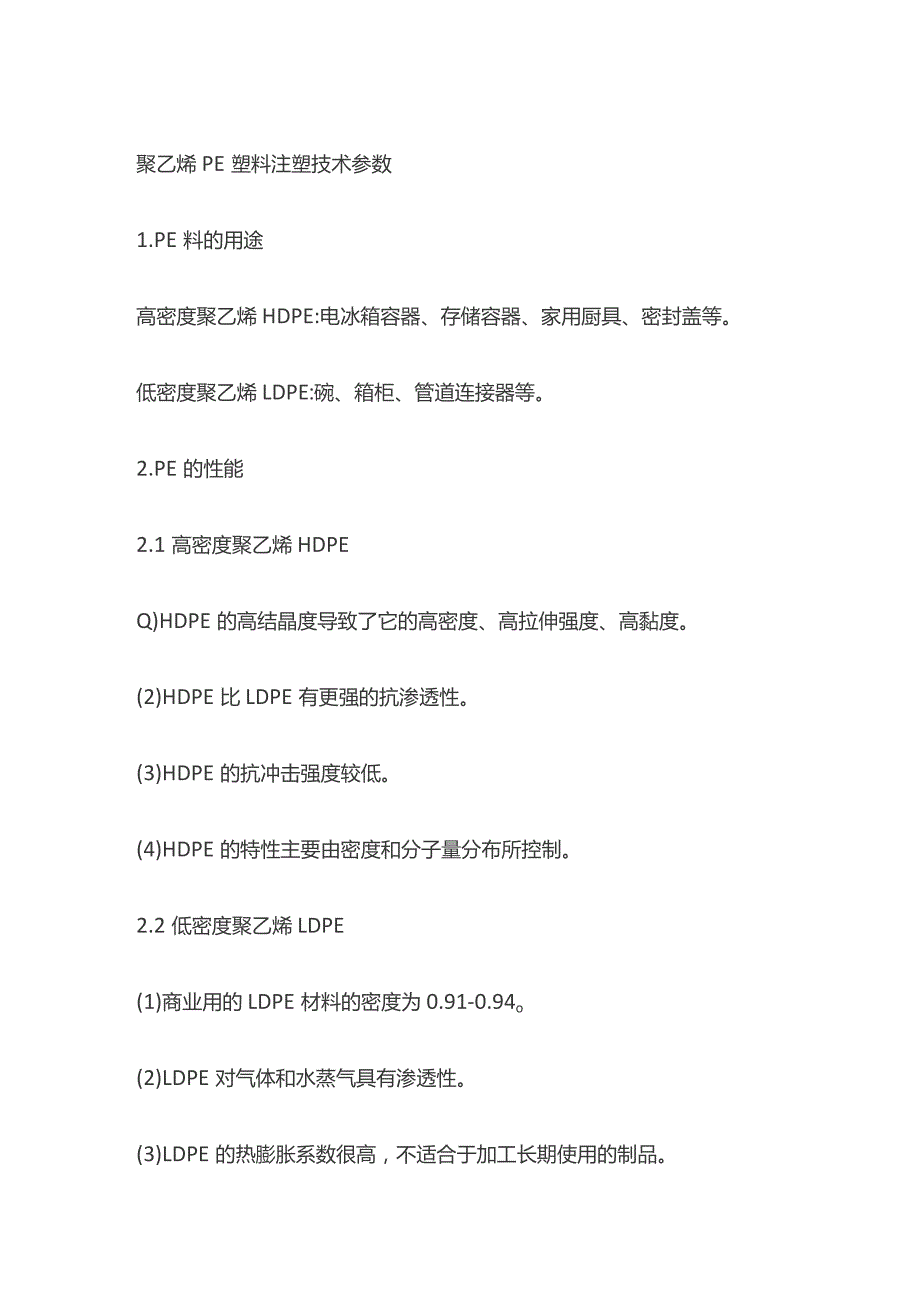

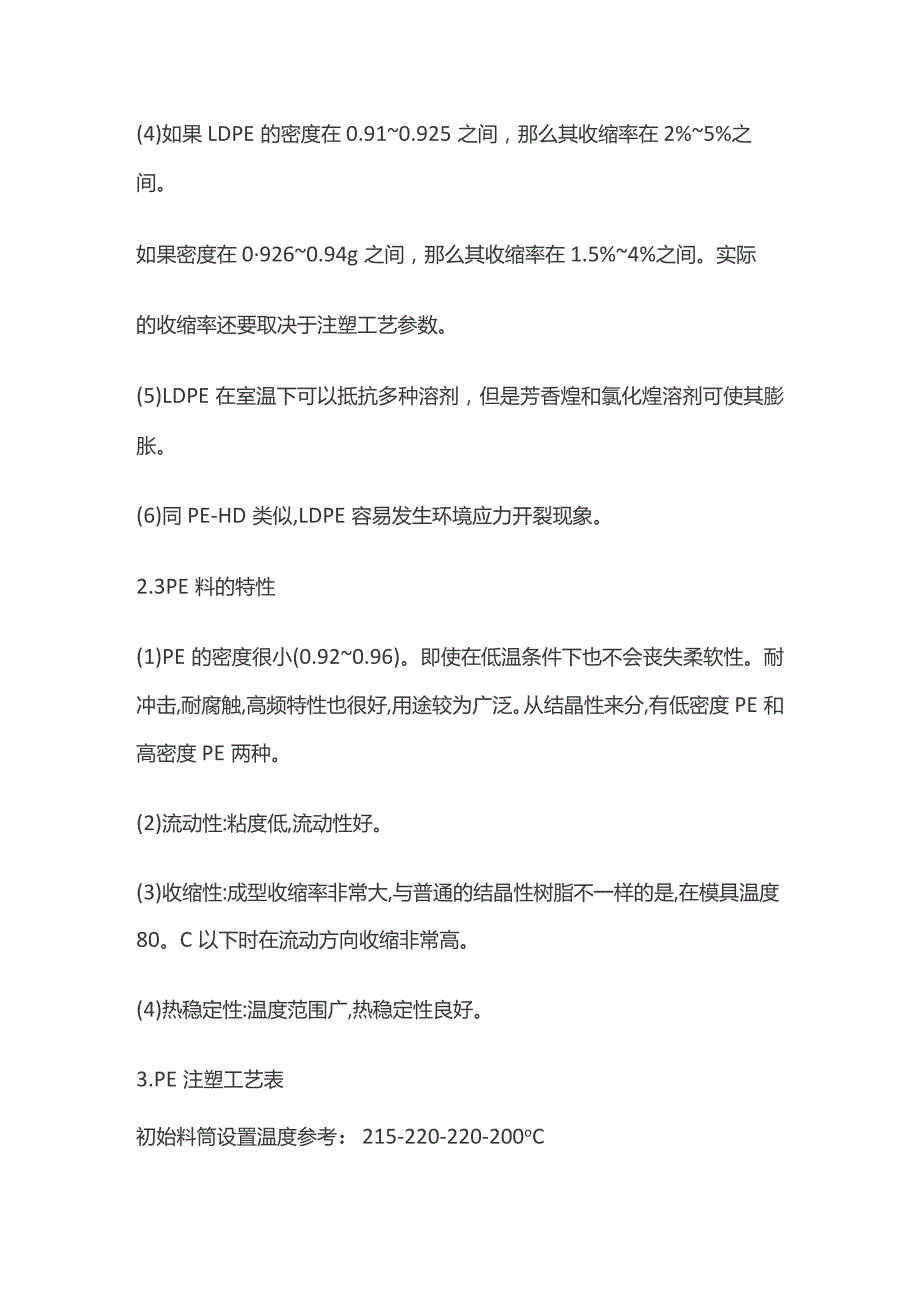

1、聚乙烯PE塑料注塑技术参数1.PE料的用途高密度聚乙烯HDPE:电冰箱容器、存储容器、家用厨具、密封盖等。低密度聚乙烯LDPE:碗、箱柜、管道连接器等。2.PE的性能2.1高密度聚乙烯HDPEQ)HDPE的高结晶度导致了它的高密度、高拉伸强度、高黏度。(2)HDPE比LDPE有更强的抗渗透性。(3)HDPE的抗冲击强度较低。(4)HDPE的特性主要由密度和分子量分布所控制。2.2低密度聚乙烯LDPE(1)商业用的LDPE材料的密度为0.91-0.94o(2)LDPE对气体和水蒸气具有渗透性。(3)LDPE的热膨胀系数很高，不适合于加工长期使用的制品。(4)如果LDPE的密度在0.910.925
2、之间，那么其收缩率在2%5%之间。如果密度在09260.94g之间，那么其收缩率在1.5%4%之间。实际的收缩率还要取决于注塑工艺参数。(5)LDPE在室温下可以抵抗多种溶剂，但是芳香煌和氯化煌溶剂可使其膨胀。(6)同PE-HD类似,LDPE容易发生环境应力开裂现象。2.3PE料的特性(1)PE的密度很小(0.920.96)。即使在低温条件下也不会丧失柔软性。耐冲击,耐腐触,高频特性也很好,用途较为广泛。从结晶性来分,有低密度PE和高密度PE两种。(2)流动性:粘度低,流动性好。(3)收缩性:成型收缩率非常大,与普通的结晶性树脂不一样的是,在模具温度80。C以下时在流动方向收缩非常高。(4)热

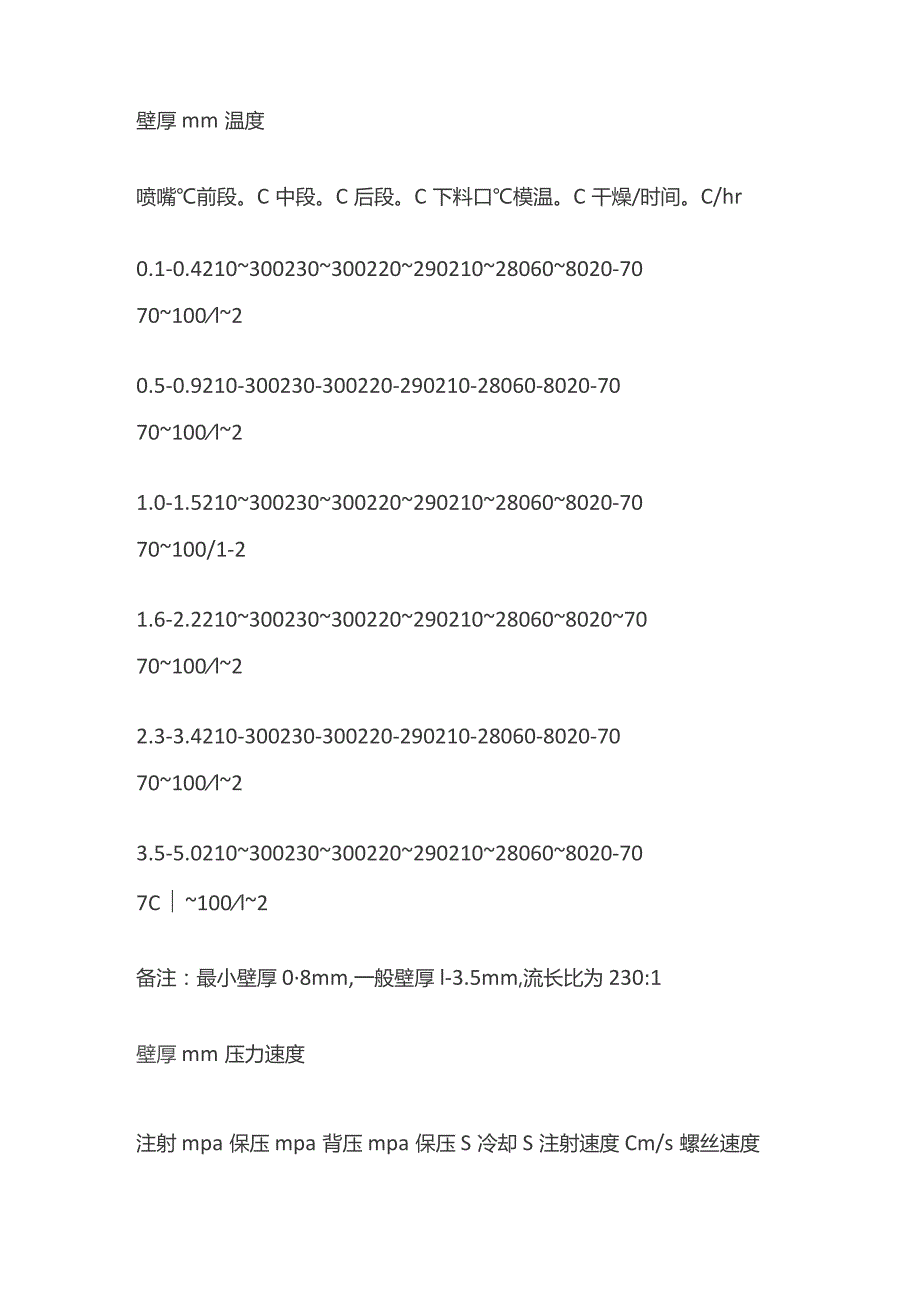

3、稳定性:温度范围广,热稳定性良好。3.PE注塑工艺表初始料筒设置温度参考：215-220-220-200oC壁厚mm温度喷嘴前段。C中段。C后段。C下料口模温。C干燥/时间。C/hr0.1-0.4210300230300220290210280608020-7070100l20.5-0.9210-300230-300220-290210-28060-8020-7070100l21.0-1.5210300230300220290210280608020-7070100/1-21.6-2.22103002303002202902102806080207070100l22.3-3.4210-3002
4、30-300220-290210-28060-8020-7070100l23.5-5.0210300230300220290210280608020-707C100l2备注：最小壁厚08mm,一般壁厚l-3.5mm,流长比为230:1壁厚mm压力速度注射mpa保压mpa背压mpa保压S冷却S注射速度Cm/s螺丝速度mm/s0.1-0.480140401005200.571.70高速7500.5-0.98014040-1005-200.571.70高速7501.0-1.58014040-1005201.845.51高速7501.6-2.27010040-1005203.5810.73中速7502
5、3-3.470100401005208.2224.65中速7503.5-5.07010040-10052018.0854.23中速7504注塑温度(1)干燥：如果存储恰当则无须干燥。如果贮藏条件不好，在80。C的温度下烘干1小时就可以。(2)熔化温度：180-280oCz初始值可设为220oCo(3)模具温度：5095&A.6mm以下壁厚的塑件应使用较高的模具温度，6mm以上壁厚的塑件使用较低的模具温度。B.塑件冷却温度应当均匀以减小收缩率的差异。C.对于最优的加工周期时间，冷却水道直径应不小于8mm,并且距模具表面的距离应在l3d之内(d是冷却腔道的直径)。5.注塑压力(1)射出压力：PE具有良好的流动性能，除薄壁细长制品外，避免采用过高的注射压力，一般注射压力为80130MPao形状简单、壁厚较大的塑件，注射压力可以低些，反之则高。(2)保压压力：收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素。(3)背压：52OMPa,背压太低易造成制品重量和色散不均。6注射速率：建议使用快速注射速率。7流道和浇口：可以使用各种类型的流道和浇口，LDPE特别适合于使用热流道模具。8.洗机机器停工时段无需用其他材料进行专门的清洗工作,PP耐温升。
