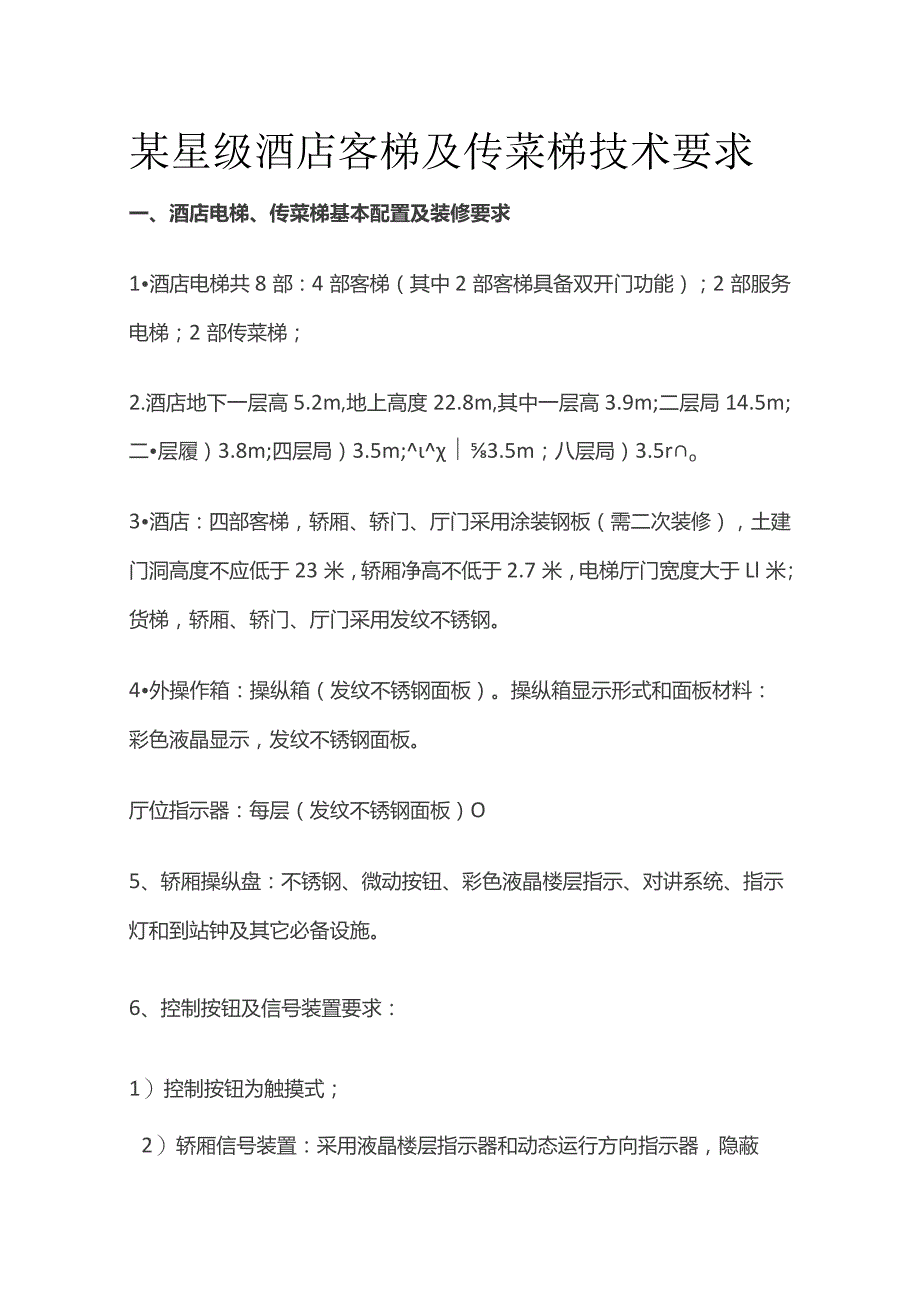

1、某星级酒店客梯及传菜梯技术要求一、酒店电梯、传菜梯基本配置及装修要求1酒店电梯共8部：4部客梯（其中2部客梯具备双开门功能）；2部服务电梯；2部传菜梯；2.酒店地下一层高5.2m,地上高度22.8m,其中一层高3.9m;二层局14.5m;二层履）3.8m;四层局）3.5m;3.5m；八层局）3.5ro3酒店：四部客梯，轿厢、轿门、厅门采用涂装钢板（需二次装修），土建门洞高度不应低于23米，轿厢净高不低于2.7米，电梯厅门宽度大于Ll米；货梯，轿厢、轿门、厅门采用发纹不锈钢。4外操作箱：操纵箱（发纹不锈钢面板）。操纵箱显示形式和面板材料：彩色液晶显示，发纹不锈钢面板。厅位指示器：每层（发纹不锈钢

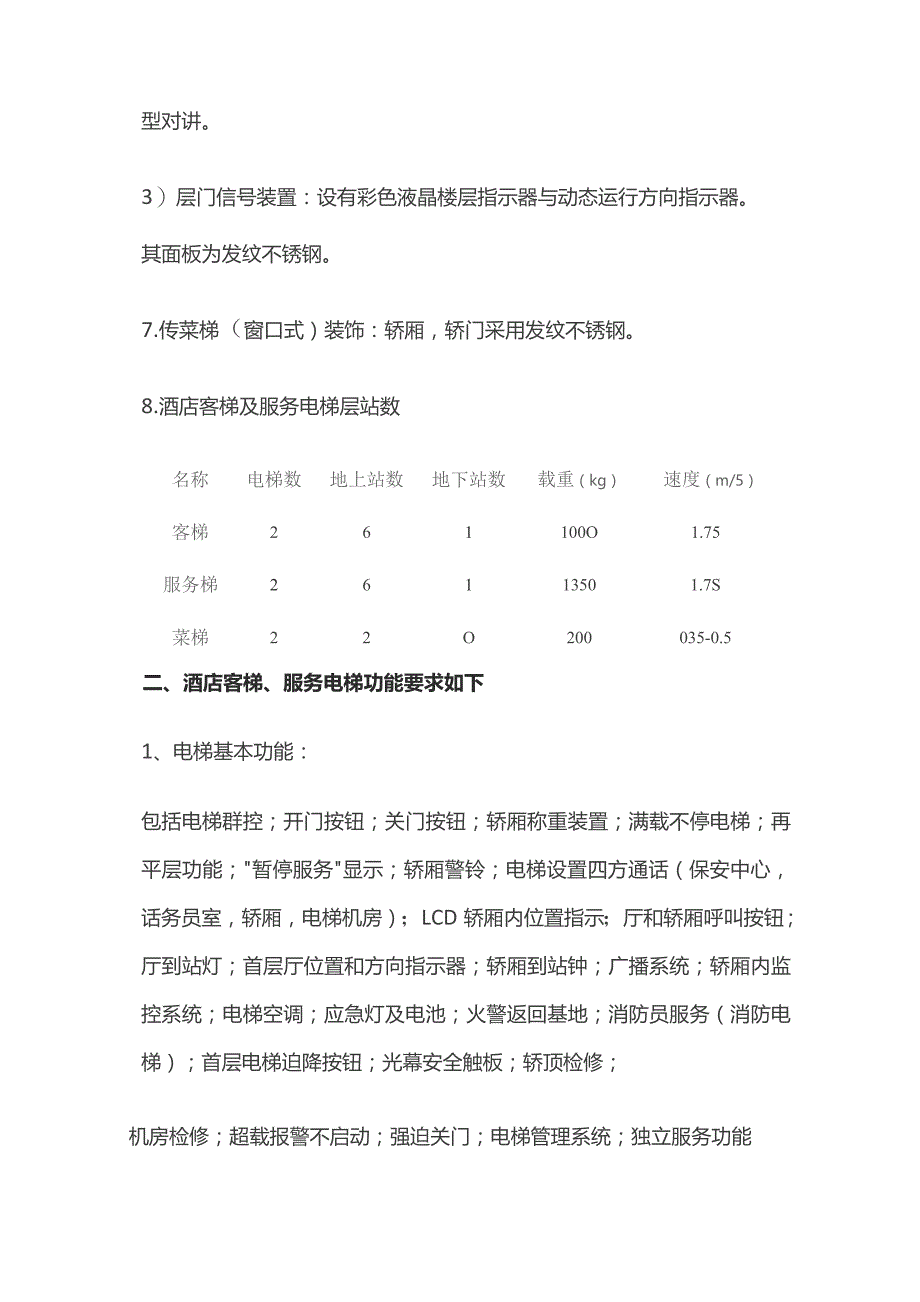

2、面板）O5、轿厢操纵盘：不锈钢、微动按钮、彩色液晶楼层指示、对讲系统、指示灯和到站钟及其它必备设施。6、控制按钮及信号装置要求：1）控制按钮为触摸式；2）轿厢信号装置：采用液晶楼层指示器和动态运行方向指示器，隐蔽型对讲。3）层门信号装置：设有彩色液晶楼层指示器与动态运行方向指示器。其面板为发纹不锈钢。7.传菜梯（窗口式）装饰：轿厢，轿门采用发纹不锈钢。8.酒店客梯及服务电梯层站数名称电梯数地上站数地下站数载重（kg）速度（m/5）客梯261100O1.75服务梯26113501.7S菜梯22O200035-0.5二、酒店客梯、服务电梯功能要求如下1、电梯基本功能：包括电梯群控；开门按钮；关门按

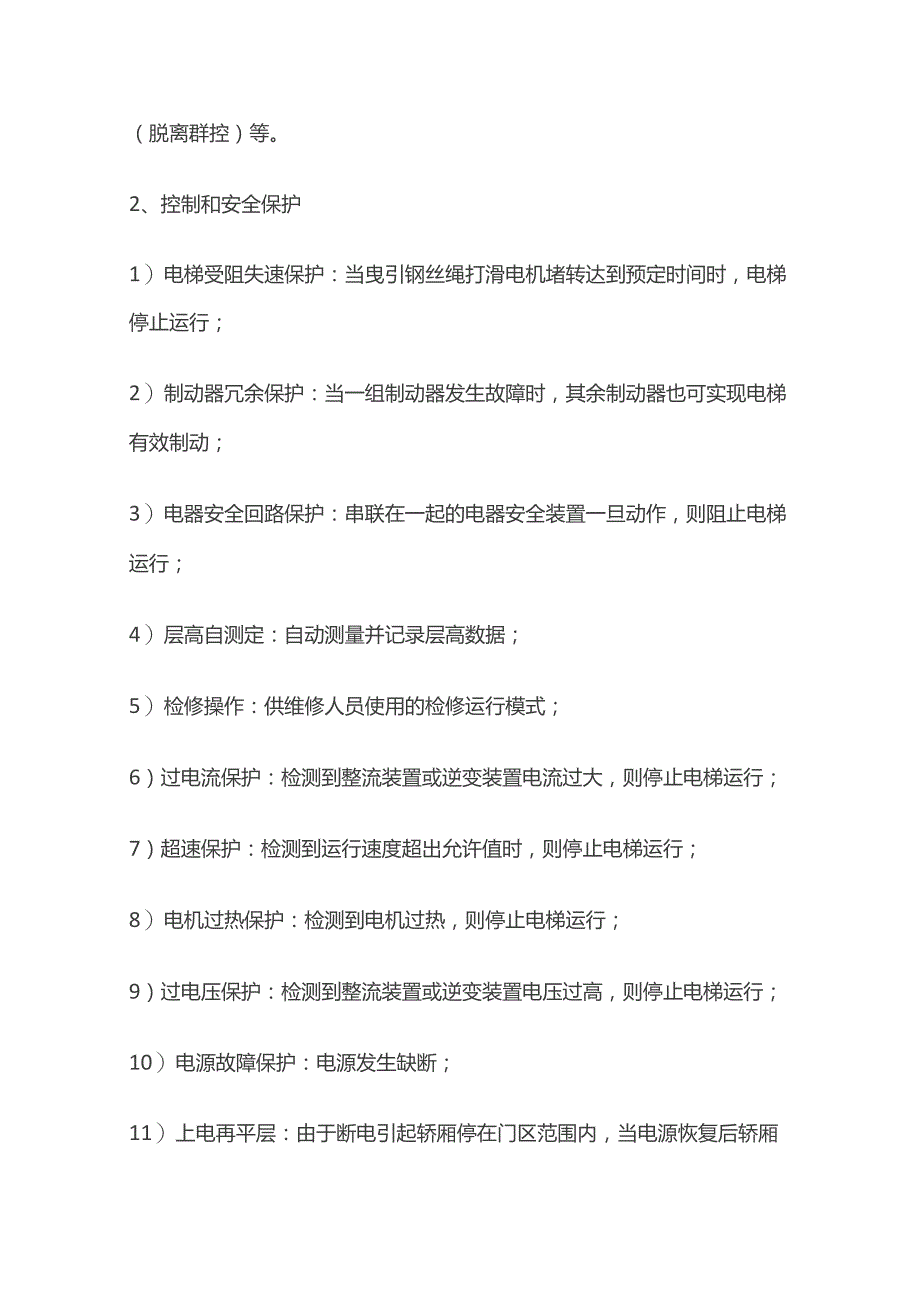

3、钮；轿厢称重装置；满载不停电梯；再平层功能；暂停服务显示；轿厢警铃；电梯设置四方通话（保安中心，话务员室，轿厢，电梯机房）；LCD轿厢内位置指示；厅和轿厢呼叫按钮；厅到站灯；首层厅位置和方向指示器；轿厢到站钟；广播系统；轿厢内监控系统；电梯空调；应急灯及电池；火警返回基地；消防员服务（消防电梯）；首层电梯迫降按钮；光幕安全触板；轿顶检修；机房检修；超载报警不启动；强迫关门；电梯管理系统；独立服务功能（脱离群控）等。2、控制和安全保护1）电梯受阻失速保护：当曳引钢丝绳打滑电机堵转达到预定时间时，电梯停止运行；2）制动器冗余保护：当一组制动器发生故障时，其余制动器也可实现电梯有效制动；3）电器安全
4、回路保护：串联在一起的电器安全装置一旦动作，则阻止电梯运行；4）层高自测定：自动测量并记录层高数据；5）检修操作：供维修人员使用的检修运行模式；6）过电流保护：检测到整流装置或逆变装置电流过大，则停止电梯运行；7）超速保护：检测到运行速度超出允许值时，则停止电梯运行；8）电机过热保护：检测到电机过热，则停止电梯运行；9）过电压保护：检测到整流装置或逆变装置电压过高，则停止电梯运行；10）电源故障保护：电源发生缺断；11）上电再平层：由于断电引起轿厢停在门区范围内，当电源恢复后轿厢将再平层到平层位置；12）逆行保护：检测到电梯逆行，则停止电梯运行；13）选层器修正：电梯在运行过程中，对选层器进行
5、修正；14）安全停靠：电梯因故停在门区外时，控制器进行安全检测，若符合启动要求，则电梯就近停层开门；15）停层开门：电梯停层后自动开门；16）逆变装置高温检测：检测到逆变装置过热，则停止电梯运行；17）终端强制减速：若轿厢运行到终端而速度还未减到规定值时，系统强制减速，以使轿厢正常平层；18）过低速保护：检测到运行速度低于允许值时，则停止电梯运行。3、电梯操作和服务功能1）操纵箱微机异常处理：当操纵箱微机发生异常时，就近层停靠后，电梯不能再启动；2）轿内反向指令消除：电梯自动运行时，当电梯沿途响应完最后一个轿内指令或层站召唤后，系统自动检查并消除余下的轿内指令；3）轿内通风装置自动关闭：电梯无
6、方向待机一定时间后，轿内通风装置自动关闭以节能；4）轿内照明自动关闭：电梯无方向待机一定时间后，轿内照明自动关闭以节能；5）故障自诊断：对电梯运行过程中的异常及故障进行诊断；6）轿内误指令人工消除（轿内按钮型）：误按了轿内指令按钮，连按两次该按钮，可取消该指令；7）层站召唤自动登记：当一台电梯不能将所有乘客接走，该层站按钮保持登记状态，系统将自动分配另外一台电梯来服务；8）层站微机异常处理：当层站微机发生异常时，就近层停靠后，电梯不能再启动；9）层站运行控制开关：通过操作指定层站上安装的运行/停止钥匙开关，开启或关闭电梯；10）次层停靠：电梯到达目的层后，若轿厢门不能完全开启，则关门后继续向下
7、一层运行，直到门能完全开启后，恢复正常运行；11）超载报警：轿厢超载时，电梯保持开门并且轿内蜂鸣器鸣响。4、电梯应急运行1）轿厢应急照明：当正常照明电源断电时，立即提供轿厢照明；2）停电应急停靠：当正常电源断电时，电梯由该装置供电，使轿厢运行至最近层站，平层开门，让乘客安全离开；3）警铃：紧急时按下该警铃，警铃和通话装置鸣响；4）消防运行：若消防员开关运作，立即取消所有层站召唤和轿内指令，电梯返回到预定层站并开门后，电梯由消防员控制运行；5）火灾应急返回：当火灾应急返回开关动作时，取消所有层站召唤各轿内指令，电梯立即返回到预定层站并开门停机。5、电梯门操纵1）关门保护：当轿厢门不能完全关闭时，
8、门反向开启；2焕向重开门：电梯门开状态,前行方向上没有轿内指令和层站召唤，且该层站的相反方向的层站召唤已被登记，电梯关门后立即重开；3）门负载检测：如果门由于过载导致不能完全打开或关闭，电梯门将会反方向动作；4）开门受阻控制：如果电梯开门受阻，立即关门；5）开门保持时间自动调整：根据层站召唤或轿内指令自动调整开门保持时间；6）关门力矩控制：电梯关门遇到额外阻力时，门系统自动增大力矩；7）即时关门：电梯停站开门后，按下关门按钮，门立即关闭；8）强制关门：如果电梯开门保持时间超过预定值，电梯暂时忽略非接触式门传感器的作用，强制关门；9）光幕保护：利用光幕在关门期间，检测到乘客或物体时，重新开门；1
9、0）重复关门：如果关门受阻，电梯就会重复关门动作，直到杂物被清除；11）本层再开门：关门过程中，按同方向层站召唤按钮，电梯重新开门。6、电梯信息和显示1）轿内运行方向指示：在轿厢内用箭头表示电梯的运行方向；2）层站运行方向指示：在层站用箭头表示电梯的运行方向；3）关门按钮响应指示：按下关门按钮时关门按钮灯同时点亮；4）开门按钮响应指示：按下开门按钮时开门按钮灯同时点亮；5）多方通话装置：紧急时，轿内或轿顶或底坑的人可以通过该装置与机房或监控室的人通话；6）ITV电缆：供用户的轿内视频装置使用的电缆；7）带召唤按钮层站位置显示：电梯在自动状态上，可以进行召唤登记，并且显示轿厢的位置与运行方向；8
10、）语音报站装置：采用铃声报站。7、酒店客梯群控要求1）主层站待机：当电梯无层站召唤和轿内指令时，返回主层站待机。2）两梯并联运行：当有外召信号时，两梯可同时应答，根据各自的位置及运行方向按照快速节能的原则做出判断，使其中一部梯做出反应。三、传菜梯配置功能如下1电锁功能：基站呼梯盒配备电锁，用于启动和关闭电梯的控制回路；2运行故障保护功能：当超出正常运行时间10秒内，电梯停止运行，以防烧坏电机；3故障自显示功能：将诊断后的故障以代码形式显示；4故障自诊断功能：能够诊断故障现象及原因；5自恢复保险功能：控制信号回路如果短阁呆险自动断开，当故障消除后保险自动接通；6.接触器粘连保护功能：如接触器线圈断电后接点未能断开时，防止再次运行以保障安全；7.呼梯应答功能：按下呼梯按钮，被呼梯层按钮数字指示灯亮，到站后撤销记忆指示灯灭；8.蜂鸣提示功能：具有到站蜂鸣提示功能；9.开关门状态指示功能：电梯运行到站后开启层门，数码显示开门状态并提示此梯在本层使用；10运行方向显示功能：运行方向由上下行发光箭头显示（层楼显示功能）.
