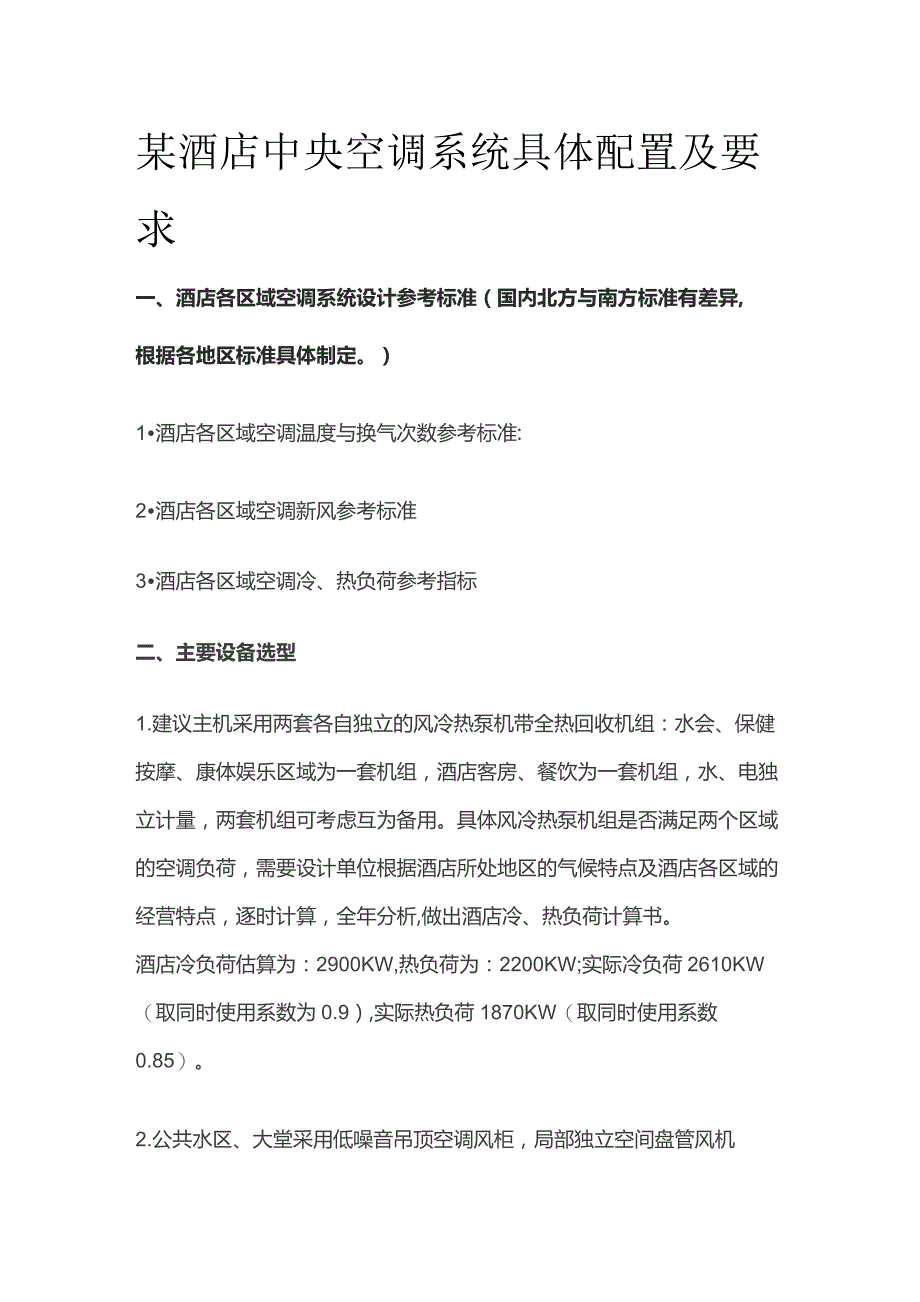

1、某酒店中央空调系统具体配置及要求一、酒店各区域空调系统设计参考标准（国内北方与南方标准有差异,根据各地区标准具体制定。）1酒店各区域空调温度与换气次数参考标准:2酒店各区域空调新风参考标准3酒店各区域空调冷、热负荷参考指标二、主要设备选型1.建议主机采用两套各自独立的风冷热泵机带全热回收机组：水会、保健按摩、康体娱乐区域为一套机组，酒店客房、餐饮为一套机组，水、电独立计量，两套机组可考虑互为备用。具体风冷热泵机组是否满足两个区域的空调负荷，需要设计单位根据酒店所处地区的气候特点及酒店各区域的经营特点，逐时计算，全年分析,做出酒店冷、热负荷计算书。酒店冷负荷估算为：2900KW,热负荷为：220

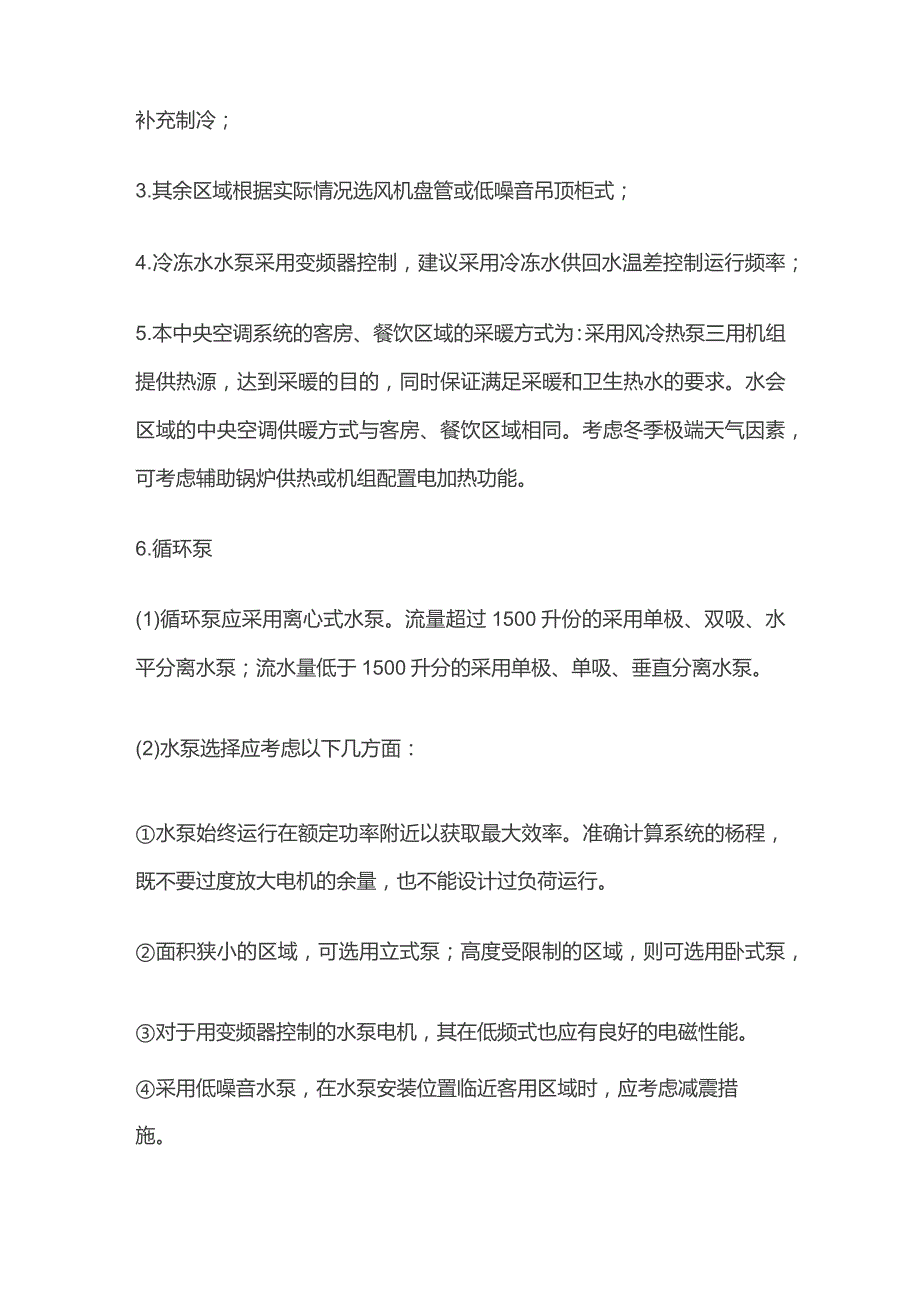

2、0KW;实际冷负荷2610KW（取同时使用系数为0.9）,实际热负荷1870KW（取同时使用系数0.85）。2.公共水区、大堂采用低噪音吊顶空调风柜，局部独立空间盘管风机补充制冷；3.其余区域根据实际情况选风机盘管或低噪音吊顶柜式；4.冷冻水水泵采用变频器控制，建议采用冷冻水供回水温差控制运行频率；5.本中央空调系统的客房、餐饮区域的采暖方式为：采用风冷热泵三用机组提供热源，达到采暖的目的，同时保证满足采暖和卫生热水的要求。水会区域的中央空调供暖方式与客房、餐饮区域相同。考虑冬季极端天气因素，可考虑辅助锅炉供热或机组配置电加热功能。6.循环泵(1)循环泵应采用离心式水泵。流量超过1500升份的

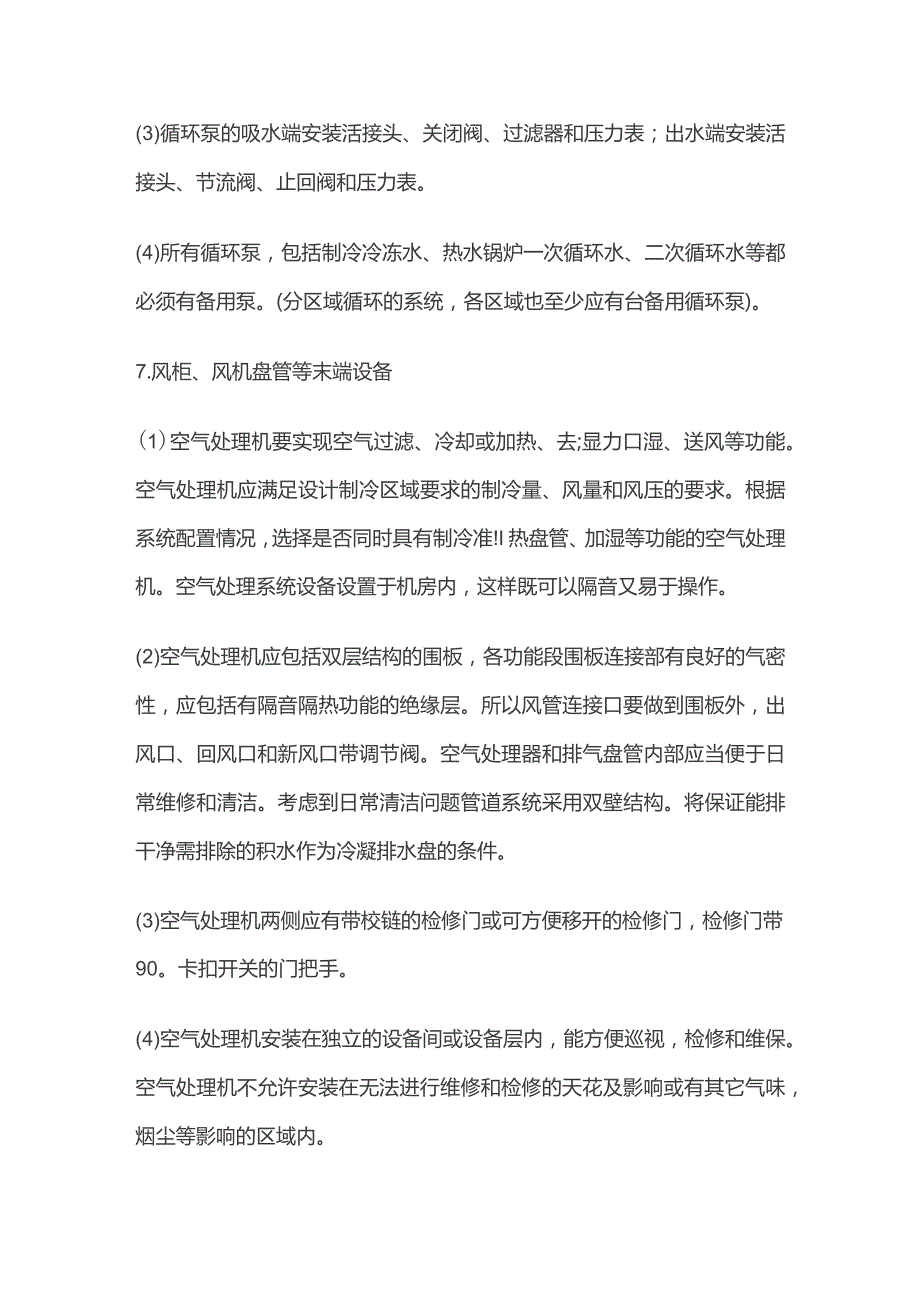

3、采用单极、双吸、水平分离水泵；流水量低于1500升分的采用单极、单吸、垂直分离水泵。(2)水泵选择应考虑以下几方面：水泵始终运行在额定功率附近以获取最大效率。准确计算系统的杨程，既不要过度放大电机的余量，也不能设计过负荷运行。面积狭小的区域，可选用立式泵；高度受限制的区域，则可选用卧式泵，对于用变频器控制的水泵电机，其在低频式也应有良好的电磁性能。采用低噪音水泵，在水泵安装位置临近客用区域时，应考虑减震措施。(3)循环泵的吸水端安装活接头、关闭阀、过滤器和压力表；出水端安装活接头、节流阀、止回阀和压力表。(4)所有循环泵，包括制冷冷冻水、热水锅炉一次循环水、二次循环水等都必须有备用泵。(分区域
4、循环的系统，各区域也至少应有台备用循环泵)。7.风柜、风机盘管等末端设备(1)空气处理机要实现空气过滤、冷却或加热、去;显力口湿、送风等功能。空气处理机应满足设计制冷区域要求的制冷量、风量和风压的要求。根据系统配置情况，选择是否同时具有制冷准!I热盘管、加湿等功能的空气处理机。空气处理系统设备设置于机房内，这样既可以隔音又易于操作。(2)空气处理机应包括双层结构的围板，各功能段围板连接部有良好的气密性，应包括有隔音隔热功能的绝缘层。所以风管连接口要做到围板外，出风口、回风口和新风口带调节阀。空气处理器和排气盘管内部应当便于日常维修和清洁。考虑到日常清洁问题管道系统采用双壁结构。将保证能排干净需
5、排除的积水作为冷凝排水盘的条件。(3)空气处理机两侧应有带校链的检修门或可方便移开的检修门，检修门带90。卡扣开关的门把手。(4)空气处理机安装在独立的设备间或设备层内，能方便巡视，检修和维保。空气处理机不允许安装在无法进行维修和检修的天花及影响或有其它气味，烟尘等影响的区域内。(5)新风处理机外界新风的引入必须通过风管直接接至空气处理机新风连接口，不能将空调机房作为新风引入箱。(6)屋顶安装的空气处理机应为适应室外气候的机型，应留有足够的检修距离。(7)对公共空调区域进行区域分配，具有同样性质和相同营业时间的场所作为一个服务分区，尽量由同一个空气处理机或同一组空气处理机提供制冷或制热，以方便
6、设备运行控制和温度调节。不要让同一个空气处理机既服务公共区域又服务后勤区域。(8)在有同样营运时间和同样服务性质但热负荷条件会产生不断变化的公共区域，宜采用变风量系统(VAV),如宴会厅、大堂等。(9)风机盘管系统包括温控阀、水过滤器、排气阀、水阀、风过滤网、风机、电动机、盘管、凝结水盘和箱体等。风机盘管水路进出均应安装阀门以保障检修等。（10）风机盘管在中速时，能满足设计制冷区域要求的制冷量，风量的要求。系统采用两管制，选用单盘管。（11）风机盘管噪声应遵循以下标准：客房：30ab（低速）和40ab（高速）公共区域：35ab（低速）和45ab（高速）后台服务区域：35ab（低速）和50ab（
7、高速）（12）客房天花内及其它公共区域天花内的风机盘管，其出风和回风应通过风管直接接至天花的出风口和回风口。如果有通过空调箱的新风引入，要求此新风直接通过风管接至单独的天花出风口。避免将天花顶的空间作为风机盘管的回风箱。（13）风机盘管的风扇应该有3种风速（除了关闭状态以外）。不能有明显的震动或水流噪音。当风机盘管关闭时，空气处理机和盘管风机的控制开关必须是关闭的。可以通过控制开关来调节从而达到最高的舒适度。（14）客房浴室的排风系统是一个中央系统，不允许使用独立的浴室排风扇。中央风机最好是安装在竖井上方的风机。每间浴室设计的排风量（单位：立方米/分钟）不少于L4立方米/分钟。风机的大小应该允
8、许有10%的管道的泄。应防止声音通过排风系统在邻近的浴室之间传播。要做到新风、通风、卫生间排风无噪音。(15)室内游泳池和桑拿区域很难控制室内的温度。需安装有除湿功能的空气处理机。游泳池机房的排风管应使用不锈钢风管。(16)散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于100Omm;圆形或方形散流器布置时，其相应送风范围(面积)的长宽比不宜大于1:1.5,送风水平射程与垂直射程(平顶至工作区上边界的距离)的比值，宜保持在051.5之间。(17)消声器：选用阻抗复合消声器：是通过吸声材料来吸收声能降低噪音和通过改变截面来消声的。可以消除低中高频噪音。适用在高温、高湿、高
9、速的情况下。(18)静压箱：是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，它可使送风效果更加理想。静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。而且还有万能接头的作用。把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。二、中央空调水系统1.冷水系统采用冷冻水管：DN50mm采用无缝钢管，DN50mm采用镀锌管；2.风机盘管与冷冻水支管间采用不锈钢软连接，阀门采用铜闸阀；3冷凝水排水管用U-PVC管，吊架间距应保证排水管成一直线坡度3%。，尽可能就近排放，冷凝排水与屋面雨水管分开；4.系统最低点设立排污阀，局部最高点设自动排空阀，且排气口接水管到排水
10、管或盘管风机接水盘。5.空调管路系统应具备足够的输送能力。例如在中央空调系统中通过每台空调机组或风机盘管空调器的循环水量达到设计流量，以确保机组的正常运行。6.合理布置管道：管道的布置要尽可能地选用同程式系统，虽然初投资略有增加，但易于保持环路的水压力稳定性；若采用异程系统时，设计中应注意各支管间的压力平衡问题。7.确定系统的管径时，应保证能输送设计流量，并使阻力损失和水流噪声小，以获得经济合理的效果。虽然管径大投资多，但流动阻力小,循环水泵的耗电量就小，使运行费用降低，因此，应当确定一种能使投资和运行费用之和为最低的管径。同时，设计中要杜绝大流量小温差问题，这是管路系统设计的经济原则。8.空
11、调管路系统应满足中央空调部分负荷运行时的调节要求；9.空调管路系统设计中要尽可能多地采用节能技术措施要注意便于维修管理，操作、调节方便；10.管路系统选用的管材、配件要符合有关的规范要求；注意坡度、坡向、保温防冻。11.放气排污：在水系统的顶点要设排气阀或排气管，防止形成气塞；在主立管的最下端（根部）要有排除污物的支管并带阀门；在冷冻水系统的最低处设置快速排污口和泄水口。12.伸缩器和过滤器：对于长度超过40m的直管段，必须装伸缩器防热胀冷缩。在重要设备与重要的控制阀前应装水过滤器。13.高位膨胀水箱与热水系统的连接管（指膨胀管和循环管）上不应装设阀门I）此条也适用于空调冷冻水系统。14.注意
12、管网的布局，尽量使系统先天平衡。实在从计算上、设计上都平衡不了的，适当采用平衡阀。15.所有的控制阀门均应装在风机盘管冷冻水的回水管上。16.旁通和压差控制、比例积分阀（1）冷冻水系统变流量系统：在变水量水系统中，为了保证流经冷水机组中蒸发器的冷冻水流量恒定，在多台冷水机组的供回水总管上设一条旁通管。旁通管上安有压差控制的旁通调节阀。旁通管的最大设计流量按一台冷水机组的冷冻水水量确定，旁通管管径直接按冷冻水管最大允许流速选择，不应未经计算就选择与旁通阀相同规格的管径。(2)旁通控制系统通过压差信号控制旁通管道上旁通阀的开启度；冷冻水管路系统通过压差信号控制水循环泵的转速。(3)采用比例积分阀控
13、制的空调器。控制器精确控制二通阀的开度以调节盘管出力。根据盘管热特性，当负荷减小时，所需流量减小速率更快，当负荷为50%时水流量仅需13%左右,即旁通水量需87%o17.风机盘管一般均采用二位控制，二通阀全开或全闭，即水流量在设计H况下换热。当负荷减小时，水流量同比率减小。甚而小负荷时,风机盘管可能转至小档运行，风量减小，水温差减小，水流量增大，而旁通水量减小。18.确保制冷系统的冷冻水循环、主机的操作灵活性。这种灵活性通过设备的进出水管路的连接，使每一台冷冻水循环泵都可以和任何一台制冷主机配合运转来实现。冷冻系统循环泵应有备用。19.冷冻水的水质会对空调系统管道产生腐蚀和堵塞，对制冷系统的运
14、行效率和效果产生影响，因此需设计水处理系统：在冷凝水、和热水系统上安装化学处理系统，该系统可以自动测量和添加处理药品。主要是防腐，防沉积物，防有机物及PH值调节。同时，在管路系统设计化学药品添加的接口。三、中央空调风系统1.空调风管采用镀锌铁皮风管；2.空调风机盘管需设置回风箱；3.新风系统，不采用集中冷却送新风系统，用直接将户外新鲜空气经新风柜除尘后送至末端风机盘管回风箱；4.在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6mm。风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵；5.室外新风进风口与排风口距离不宜太近，以防新、排风短路。四、其它1.空调出风口安装位置要求(1)中餐区域：出风口不能设在餐桌椅上方，防止冷凝水滴下；(2)包房及休息大厅出风口为散流式防止冷风直吹客人身体；(3)包房及休息大厅出风口不能设在客人上方，防止冷凝水滴在客人身上；(4)温度控制器，装在隐秘，而且通风的墙上，使用温度变化时反应时间短；2.搓背房设有空调、排风；3.库房设置排风系统，防止异味；4.影视厅加强排风量，防止异味；5.健身房，因运动热量较大，加大冷量设计；6热毛巾柜上方设有排气扇；7.各营业区卫生间设有空调；8.机房要求(1)机房地面设置排水沟及集水坑；(2)机房设置排风系统；(3)机房设置清洗地面水龙头；
