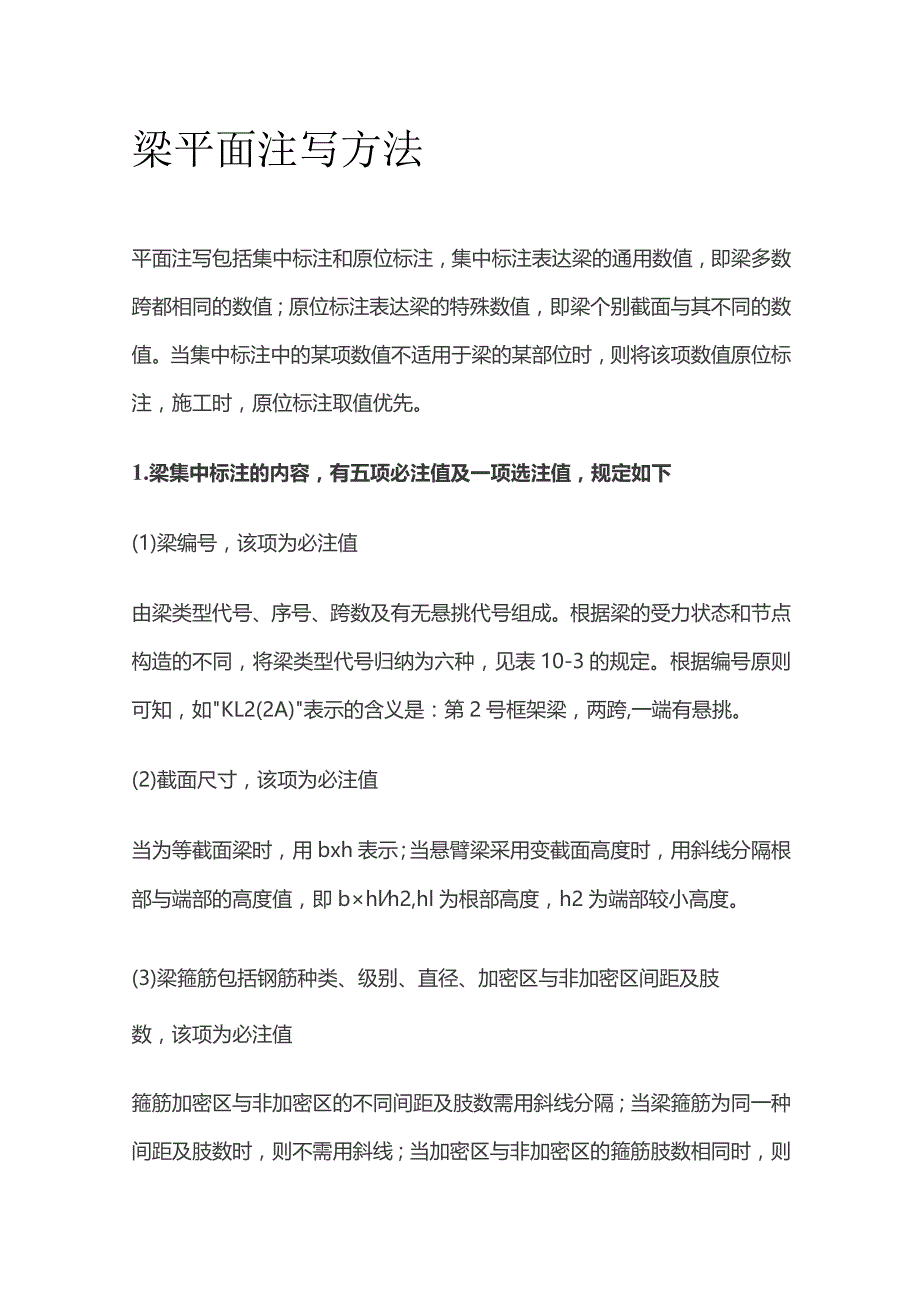

1、梁平面注写方法平面注写包括集中标注和原位标注,集中标注表达梁的通用数值,即梁多数跨都相同的数值;原位标注表达梁的特殊数值,即梁个别截面与其不同的数值。当集中标注中的某项数值不适用于梁的某部位时,则将该项数值原位标注,施工时,原位标注取值优先。1.梁集中标注的内容,有五项必注值及一项选注值,规定如下(1)梁编号,该项为必注值由梁类型代号、序号、跨数及有无悬挑代号组成。根据梁的受力状态和节点构造的不同,将梁类型代号归纳为六种,见表10-3的规定。根据编号原则可知,如KL2(2A)表示的含义是:第2号框架梁,两跨,一端有悬挑。(2)截面尺寸,该项为必注值当为等截面梁时,用bxh表示;当悬臂梁采用变截

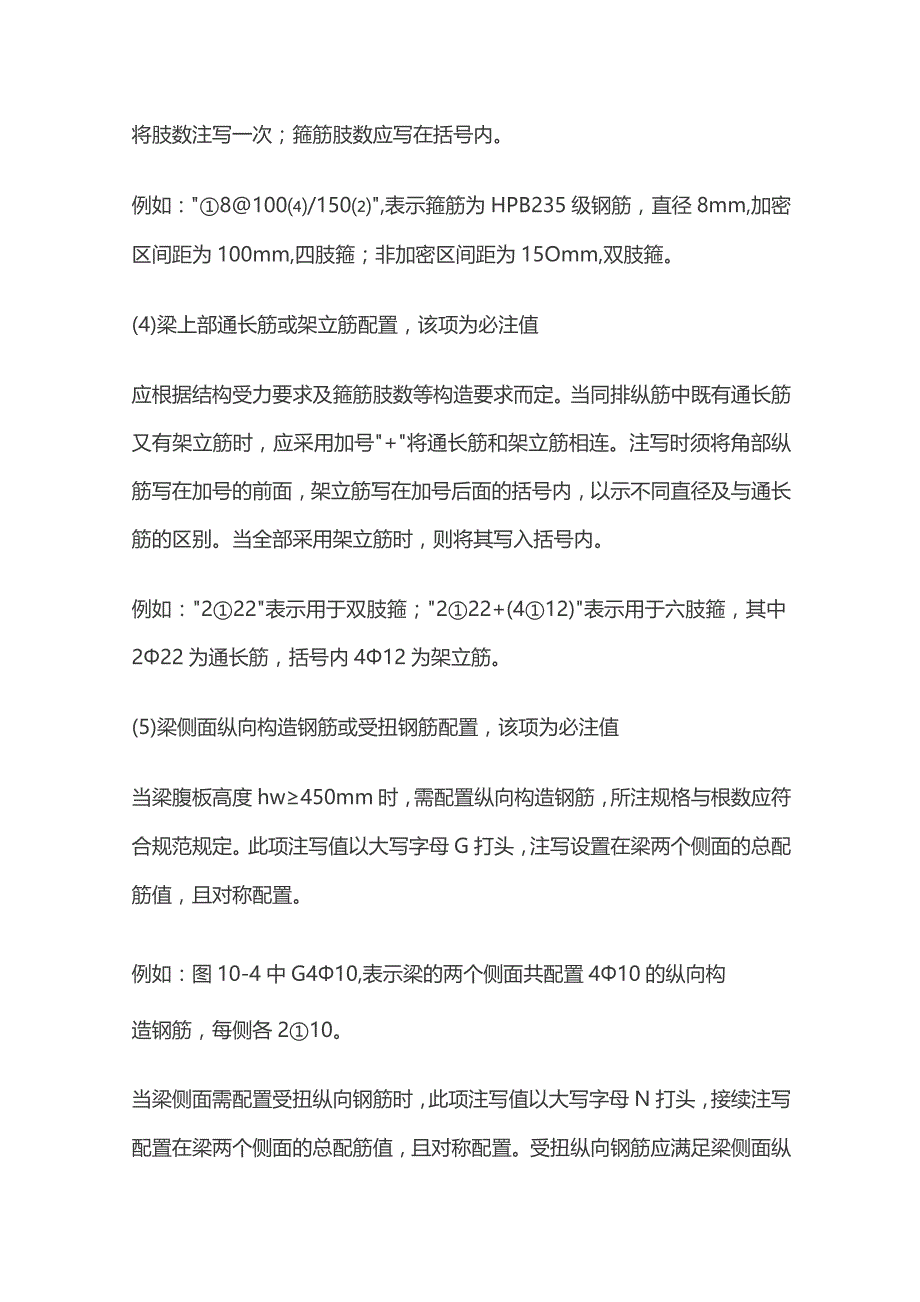

2、面高度时,用斜线分隔根部与端部的高度值,即bhlh2,hl为根部高度,h2为端部较小高度。(3)梁箍筋包括钢筋种类、级别、直径、加密区与非加密区间距及肢数,该项为必注值箍筋加密区与非加密区的不同间距及肢数需用斜线分隔;当梁箍筋为同一种间距及肢数时,则不需用斜线;当加密区与非加密区的箍筋肢数相同时,则将肢数注写一次;箍筋肢数应写在括号内。例如:8100/150,表示箍筋为HPB235级钢筋,直径8mm,加密区间距为100mm,四肢箍;非加密区间距为15Omm,双肢箍。(4)梁上部通长筋或架立筋配置,该项为必注值应根据结构受力要求及箍筋肢数等构造要求而定。当同排纵筋中既有通长筋又有架立筋时,应采用

3、加号+将通长筋和架立筋相连。注写时须将角部纵筋写在加号的前面,架立筋写在加号后面的括号内,以示不同直径及与通长筋的区别。当全部采用架立筋时,则将其写入括号内。例如:222表示用于双肢箍;222+(412)表示用于六肢箍,其中222为通长筋,括号内412为架立筋。(5)梁侧面纵向构造钢筋或受扭钢筋配置,该项为必注值当梁腹板高度hw450mm时,需配置纵向构造钢筋,所注规格与根数应符合规范规定。此项注写值以大写字母G打头,注写设置在梁两个侧面的总配筋值,且对称配置。例如:图10-4中G410,表示梁的两个侧面共配置410的纵向构造钢筋,每侧各210。当梁侧面需配置受扭纵向钢筋时,此项注写值以大写字

4、母N打头,接续注写配置在梁两个侧面的总配筋值,且对称配置。受扭纵向钢筋应满足梁侧面纵向构造钢筋的间距要求,且不再重复配置纵向构造钢筋。例如:N622,表示梁的两个侧面共配置622的受扭纵向钢筋,每侧各配置322o(6)梁顶面标高高差,该项为选注值梁顶面标高高差系指相对于该结构层楼面标高的高差值,有高差时,须将其写入括号内,无高差时不注。一般情况下,需要注写梁顶面高差的梁有:洗手间梁、楼梯平台梁、楼梯平台板边梁等。2.梁原位标注的内容规定(1)梁支座上部纵筋,应包含通长筋在内的所有纵筋当上部纵筋多于一排时,用斜线/将各排纵筋自上而下分开。如:梁支座上部纵筋注写为6254/2,则表示上一排纵筋为4

5、25,下一排纵筋为225当同排纵筋有两种直径时,用加号+将两种直径的纵筋相连,注写时将角部纵筋在前。如:梁支座上部有四根纵筋,222放在角部,225放在中部,在梁支座上部应注写为222+225o当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注;当梁中间支座两边的上部纵筋相同时,可仅在支座的一边标注配筋值,另一边省去不注。(2)梁下部纵筋当下部纵筋多于一排时,用斜线/将各排纵筋自上而下分开。如:梁下部纵筋注写为6252/4,则表示上一排纵筋为225,下一排纵筋为425,全部伸入支座。当同排纵筋有两种直径时,用加号+将两种直径的纵筋相连,注写时角筋写在前面。如:梁下部纵筋注写为225+222

6、,表示225放在角部,222放在中部。当梁下部纵筋不全部伸入支座时,将梁支座下部纵筋减少的数量写在括号内。例如:下部纵筋注写为6252(-2)/4,表示上一排纵筋为225,且不伸入支座;下一排纵筋为425,全部伸人支座。又如:梁下部纵筋注写为225+322(-3)/525则表示上一排纵筋为225和322,其中322不伸入支座;下一排纵筋为525,全部伸入支座。附加箍筋和吊筋可直接画在平面图中的主梁上,用线引注总配筋值(附加箍筋的肢数注在括号内)。当多数附加箍筋或吊筋相同时,可在施工图中统一注明,少数不同值,再原位标注。井字梁一般由非框架梁组成,井字梁编号时,无论几根同类梁相交,均应作为一跨处理

7、,井字梁相交的交点处不作为支座,如需设置附加箍筋时,应在平面图上说明。柱上的框架梁作为井字梁的支座,此时的井字梁可用单粗虚线表示(当井字梁高出板面时可用单粗实线表示);作为其支座的框架柱上梁可采用双细虚线表示(当梁高出板面时可用双细实线表示)以便区分。其他:当在梁上集中标注的内容如:截面尺寸、箍筋、通长筋、架立筋、梁侧构造筋、受扭筋或梁顶面高差等,不适用某跨或某悬挑部分时,则将其不同数值原位标注在该跨或该悬挑部位,施工时应按原位标注数值取用。附:梁平标注【筋筋表示方法】l0(三)100/200(2)表示箍筋为(PIo,加密区间距100,非加密区间距200,全为双肢箍。l0100/200(4)表

8、示箍筋为l。,加密区间距100,非加密区间距200,全为四肢箍。(3)q)8200表示箍筋为8,间距为200,双肢箍。g(0)100(4)/150(2)表示箍筋为8,加密区间距100,四肢箍,非加密区间距150,双肢箍。(5)L8100/200L表示螺旋箍筋【梁上主筋和梁下主筋同时表示方法】322,320表示上部钢筋为322,下部钢筋为320o2l2,318表示上部钢筋为2l2,下部钢筋为318o425,425表示上部钢筋为425,下部钢筋为425o325,525表示上部钢筋为325,下部钢筋为525o【梁上部钢筋表示方法(标在梁上支座处)】220表示两根20的钢筋,通长布置,用于双肢箍。22

9、2+(412)表示222为通长,4l2架立筋,用于六肢箍。(3)6254/2表示上部钢筋上排为425,下排为225o222+222表示只有一排钢筋,两根在角部,两根在中部,均匀布置。【梁腰中钢筋表示方法】G2l2表示梁两侧的构造钢筋,每侧一根l2。G414表示梁两侧的构造钢筋,每侧两根14。(3)N222表示梁两侧的抗扭钢筋,每侧一根22。N418表示梁两侧的抗扭钢筋,每侧两根18。【梁下部钢筋表示方法(标在梁的下部)】425表示只有一排主筋,425全部伸入支座内。6252/4表示有两排钢筋,上排筋为225,下排筋425。(3)625(-2)/4表示有两排钢筋,上排筋为225,不伸入支座,下排筋425,全部伸入支座。225+322(-3)/525表示有两排筋,上排筋为5根。225伸入支座,322,不伸入支座。下排筋525,通长布置B(bottom)表示梁底部钢筋或下部通长钢筋。T(top)表示梁顶部钢筋或上部通长钢筋。
