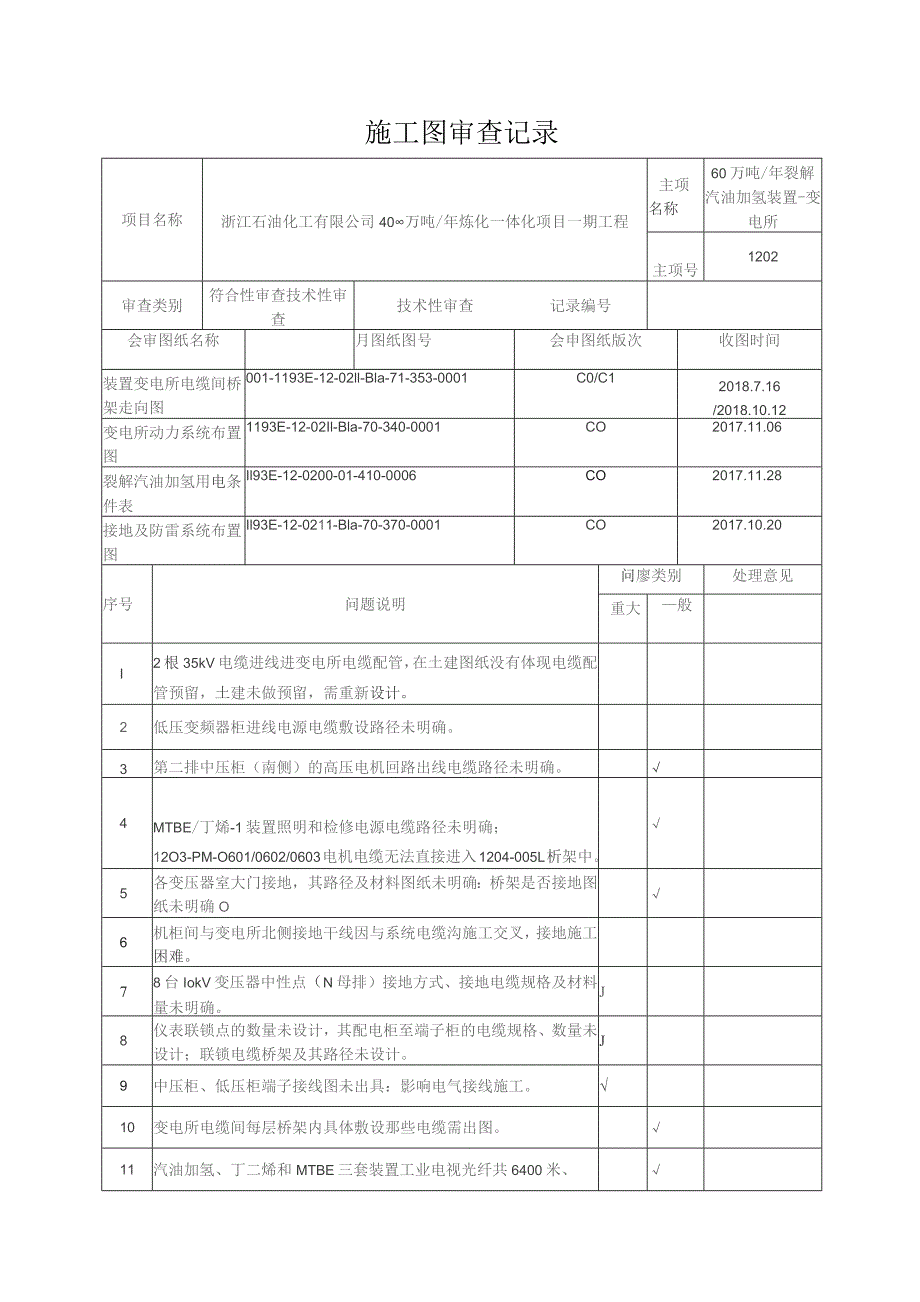

1、施工图审查记录项目名称浙江石油化工有限公司40万吨/年炼化一体化项目一期工程主项名称60万吨/年裂解汽油加氢装置-变电所主项号1202审查类别符合性审查技术性审查技术性审查记录编号会审图纸名称月图纸图号会申图纸版次收图时间装置变电所电缆间桥架走向图001-1193E-12-02ll-Bla-71-353-0001C0/C12018.7.16/2018.10.12变电所动力系统布置图1193E-12-02Il-Bla-70-340-0001CO2017.11.06裂解汽油加氢用电条件表Il93E-12-0200-01-410-0006CO2017.11.28接地及防雷系统布置图Il93E-12-

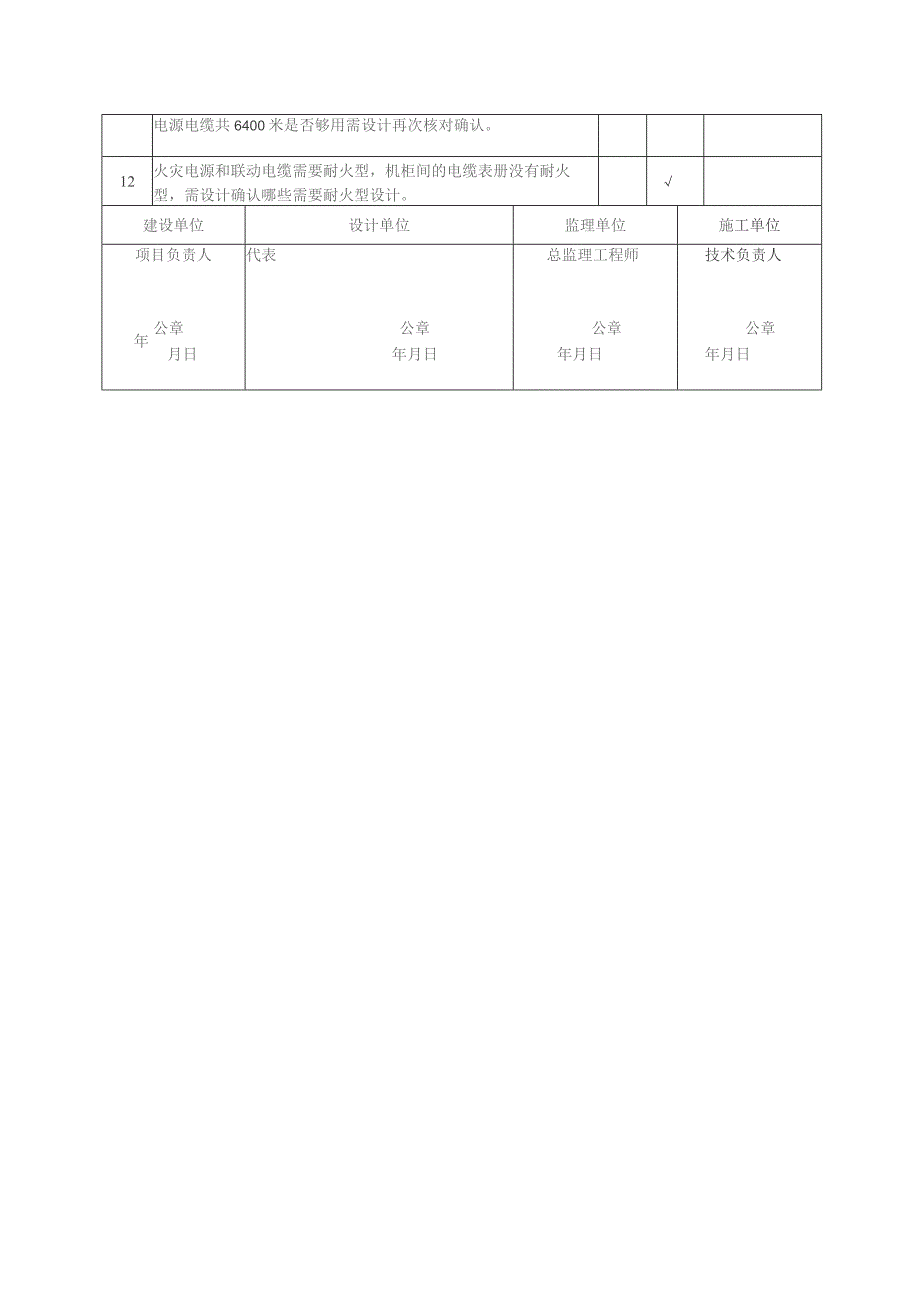

2、0211-Bla-70-370-0001CO2017.10.20序号问题说明问廖类别处理意见重大般I2根35kV电缆进线进变电所电缆配管，在土建图纸没有体现电缆配管预留，土建未做预留，需重新设计。2低压变频器柜进线电源电缆敷设路径未明确。3第二排中压柜（南侧）的高压电机回路出线电缆路径未明确。4MTBE/丁烯-1装置照明和检修电源电缆路径未明确；12O3-PM-O601/0602/0603电机电缆无法直接进入1204-005L析架中。5各变压器室大门接地，其路径及材料图纸未明确：桥架是否接地图纸未明确O6机柜间与变电所北侧接地干线因与系统电缆沟施工交叉，接地施工困难。78台IokV变压器中性点（N母排）接地方式、接地电缆规格及材料量未明确。J8仪表联锁点的数量未设计，其配电柜至端子柜的电缆规格、数量未设计；联锁电缆桥架及其路径未设计。J9中压柜、低压柜端子接线图未出具：影响电气接线施工。10变电所电缆间每层桥架内具体敷设那些电缆需出图。11汽油加氢、丁二烯和MTBE三套装置工业电视光纤共6400米、电源电缆共6400米是否够用需设计再次核对确认。12火灾电源和联动电缆需要耐火型，机柜间的电缆表册没有耐火型，需设计确认哪些需要耐火型设计。建设单位设计单位监理单位施工单位项目负责人代表总监理工程师技术负责人年公章月日公章年月日公章年月日公章年月日
