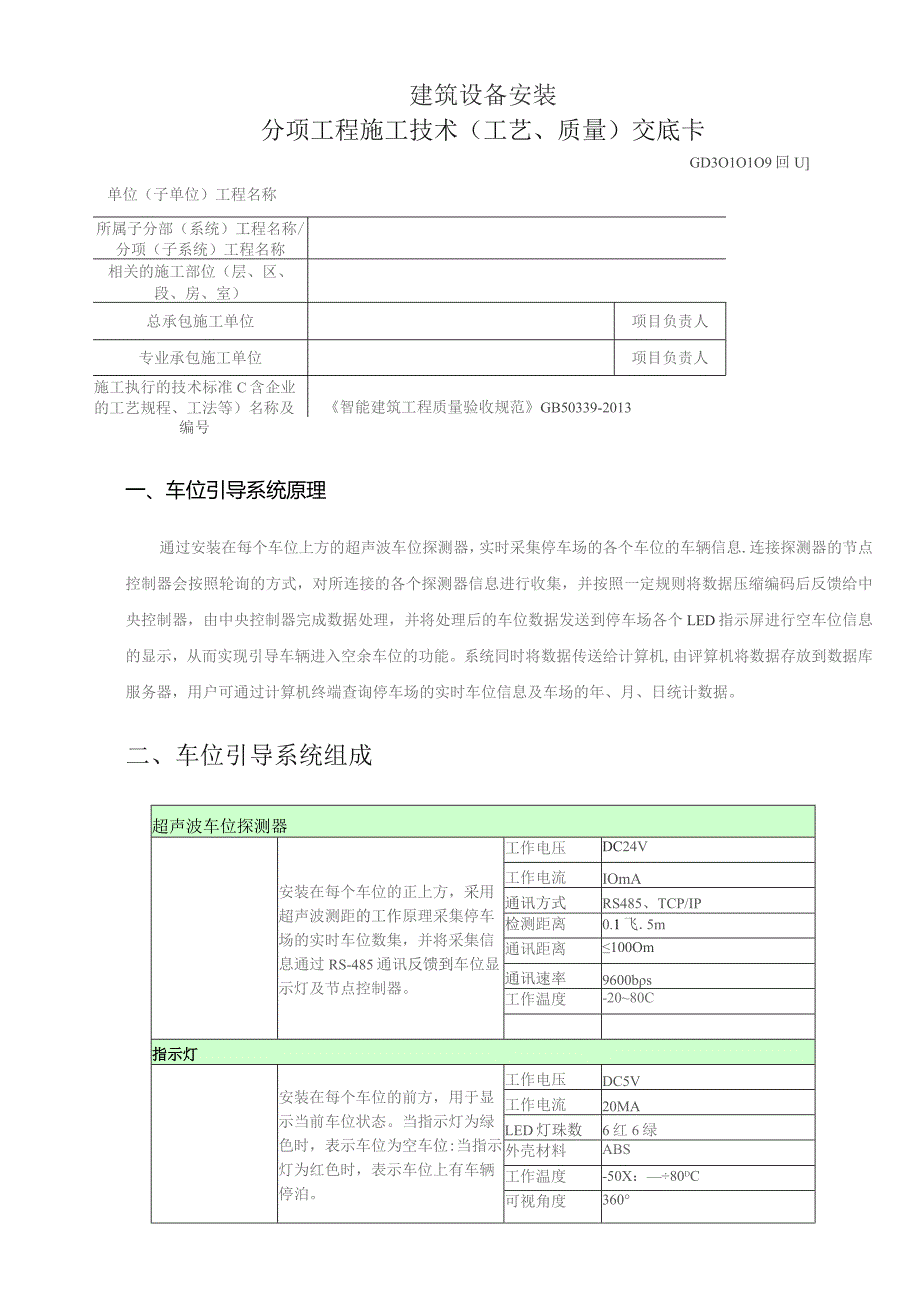

1、建筑设备安装分项工程施工技术（工艺、质量）交底卡GD3O1O1O9回U单位（子单位）工程名称所属子分部（系统）工程名称/分项（子系统）工程名称相关的施工部位（层、区、段、房、室）总承包施工单位项目负责人专业承包施工单位项目负责人施工执行的技术标准C含企业的工艺规程、工法等）名称及智能建筑工程质量验收规范GB50339-2013编号一、车位引导系统原理通过安装在每个车位上方的超声波车位探测器，实时采集停车场的各个车位的车辆信息.连接探测器的节点控制器会按照轮询的方式，对所连接的各个探测器信息进行收集，并按照一定规则将数据压缩编码后反馈给中央控制器，由中央控制器完成数据处理，并将处理后的车位数据发

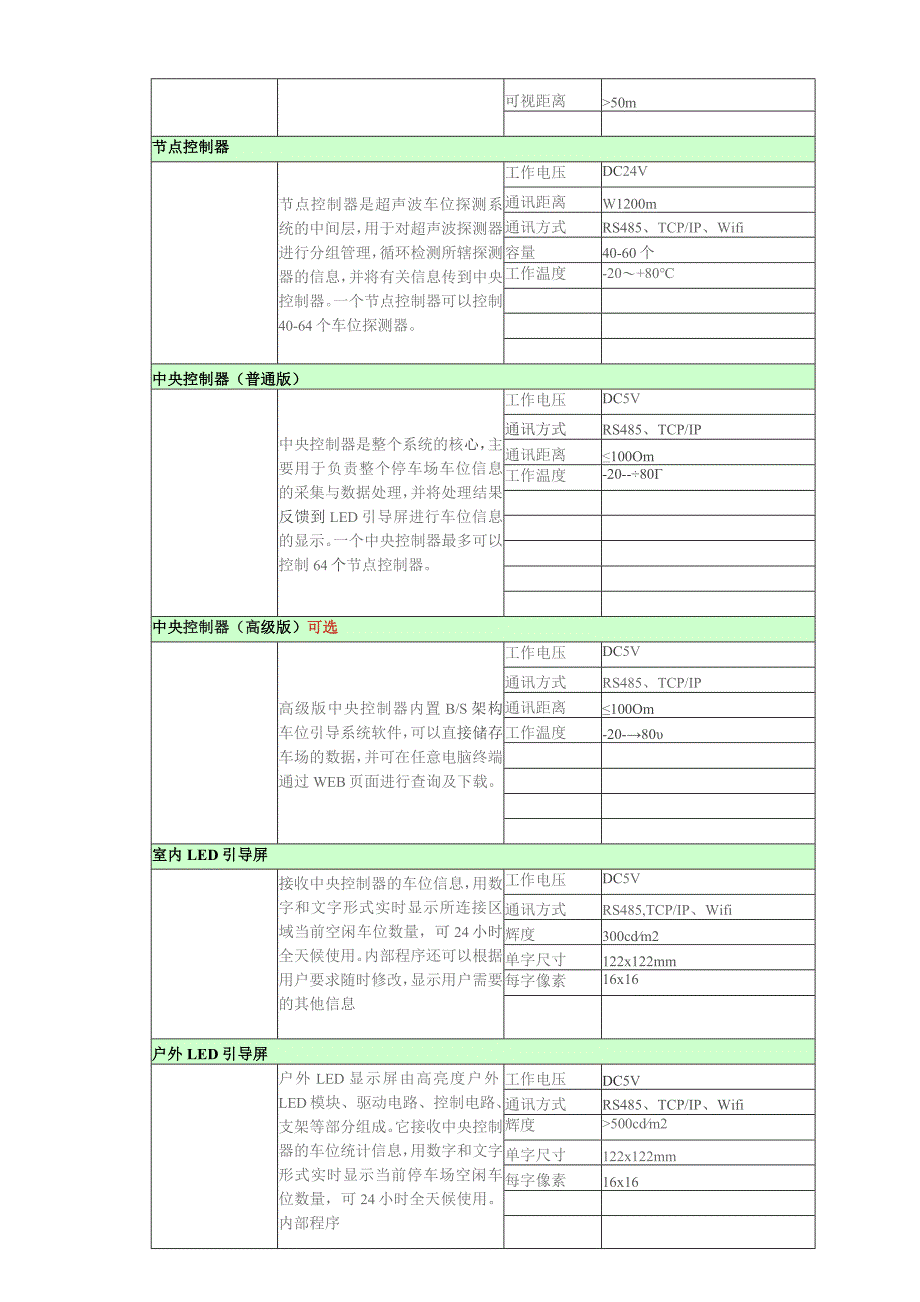

2、送到停车场各个LED指示屏进行空车位信息的显示，从而实现引导车辆进入空余车位的功能。系统同时将数据传送给计算机,由评算机将数据存放到数据库服务器，用户可通过计算机终端查询停车场的实时车位信息及车场的年、月、日统计数据。二、车位引导系统组成超声波车位探测器安装在每个车位的正上方，采用超声波测距的工作原理采集停车场的实时车位数集，并将采集信息通过RS-485通讯反馈到车位显示灯及节点控制器。工作电压DC24V工作电流IOmA通讯方式RS485、TCP/IP检测距离0.1飞.5m通讯距离100Om通讯速率9600bs工作温度-2080C指示灯安装在每个车位的前方，用于显示当前车位状态。当指示灯为绿色
3、时，表示车位为空车位:当指示灯为红色时，表示车位上有车辆停泊。工作电压DC5V工作电流20MALED灯珠数6红6绿外壳材料ABS工作温度-50X：80dC可视角度360可视距离50m节点控制器节点控制器是超声波车位探测系统的中间层，用于对超声波探测器进行分组管理，循环检测所辖探测器的信息，并将有关信息传到中央控制器。一个节点控制器可以控制40-64个车位探测器。工作电压DC24V通讯距离W1200m通讯方式RS485、TCP/IP、Wifi容量40-60个工作温度-20+80中央控制器（普通版）中央控制器是整个系统的核心，主要用于负责整个停车场车位信息的采集与数据处理，并将处理结果反馈到LED
4、引导屏进行车位信息的显示。一个中央控制器最多可以控制64个节点控制器。工作电压DC5V通讯方式RS485、TCP/IP通讯距离100Om工作温度-20-80中央控制器（高级版）可选高级版中央控制器内置B/S架构车位引导系统软件，可以直接储存车场的数据，并可在任意电脑终端通过WEB页面进行查询及下载。工作电压DC5V通讯方式RS485、TCP/IP通讯距离100Om工作温度-20-80室内LED引导屏接收中央控制器的车位信息，用数字和文字形式实时显示所连接区域当前空闲车位数量，可24小时全天候使用。内部程序还可以根据用户要求随时修改，显示用户需要的其他信息工作电压DC5V通讯方式RS485,TC
5、P/IP、Wifi辉度300cdm2单字尺寸122x122mm每字像素16x16户外LED引导屏户外LED显示屏由高亮度户外LED模块、驱动电路、控制电路、支架等部分组成。它接收中央控制器的车位统计信息，用数字和文字形式实时显示当前停车场空闲车位数量，可24小时全天候使用。内部程序工作电压DC5V通讯方式RS485、TCP/IP、Wifi辉度500cdm2单字尺寸122x122mm每字像素16x16还可以根据用户要求随时他改，显示用户需要的其它信息。停车弓I导系统管理软件软件中嵌入了车位电子地图，可以直观地实时反映停车场车位使用情况，操作员可直接根据电子地图来监控车场状况，对于错停车位的车辆，

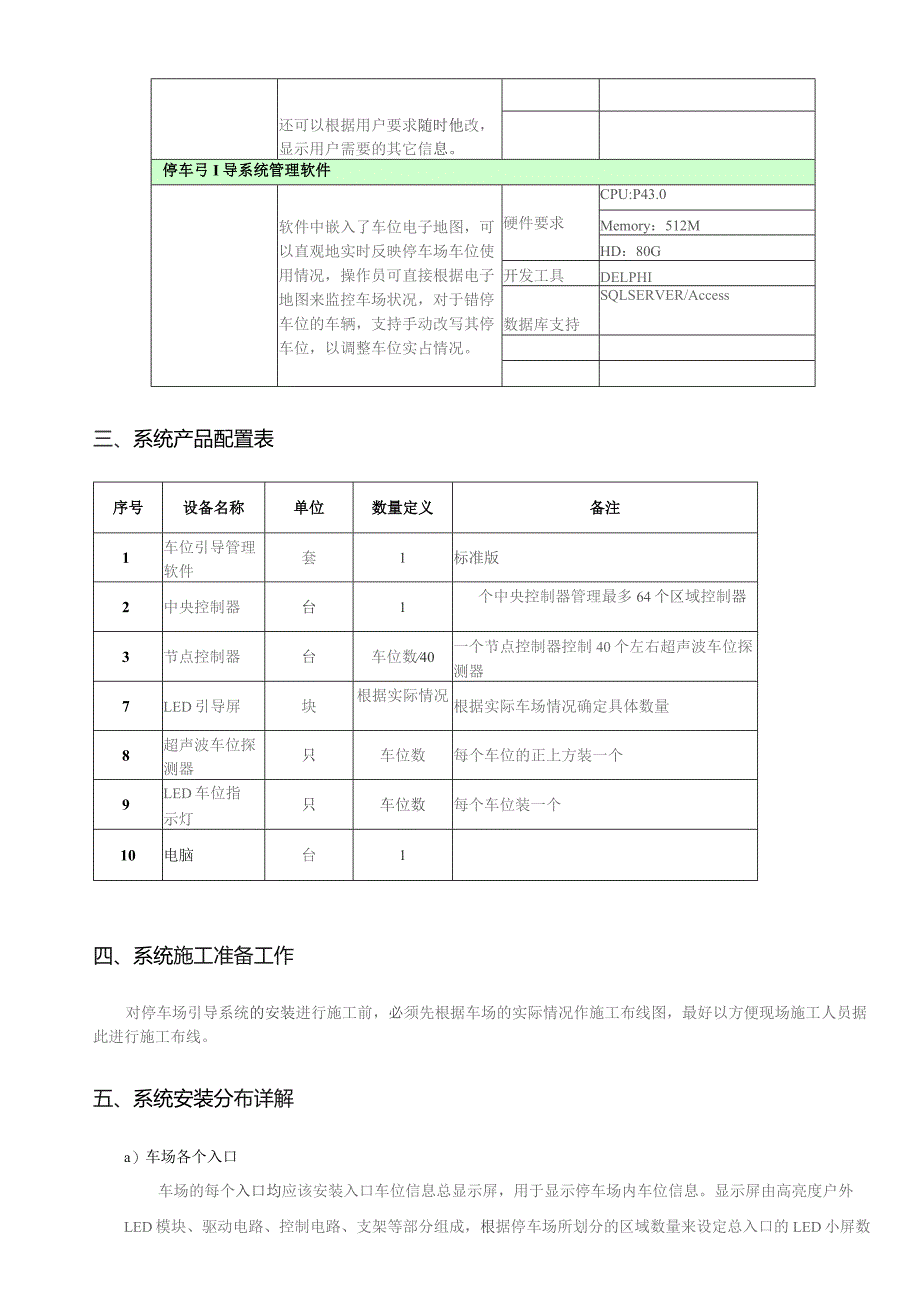

6、支持手动改写其停车位，以调整车位实占情况。硬件要求CPU:P43.0Memory：512MHD：80G开发工具DELPHI数据库支持SQLSERVER/Access三、系统产品配置表序号设备名称单位数量定义备注1车位引导管理软件套1标准版2中央控制器台1个中央控制器管理最多64个区域控制器3节点控制器台车位数40一个节点控制器控制40个左右超声波车位探测器7LED引导屏块根据实际情况根据实际车场情况确定具体数量8超声波车位探测器只车位数每个车位的正上方装一个9LED车位指示灯只车位数每个车位装一个10电脑台1四、系统施工准备工作对停车场引导系统的安装进行施工前，必须先根据车场的实际情况作施工布
7、线图，最好以方便现场施工人员据此进行施工布线。五、系统安装分布详解a）车场各个入口车场的每个入口均应该安装入口车位信息总显示屏，用于显示停车场内车位信息。显示屏由高亮度户外LED模块、驱动电路、控制电路、支架等部分组成，根据停车场所划分的区域数量来设定总入口的LED小屏数量，分别显示各个区域的车位数信息。它接收中央控制器（CCU）的车位统计信息，用数字和文字形式实时显示当前停车场空闲车位数量，提示准备入场的车辆司机，可24小时全天候使用。内部程序还可以根据用户要求随时修改，显示用户需要的其它信息。b）车场内部岔道口车场内部重要的岔道口建议安装车位引导显示屏，车位引导显示屏数量和显示文字内容根据
8、客户需要来定制，显示屏由室内高亮度LED模块、驱动电路、控制电路、支架等部分组成。它接收中央控制器的输出信息，用数字、箭头和文字等形式显示车位方位，引导司机快速找到系统分配的空车位。停车场中央控制器（CCU）通过网络可以实现每个路口的任意方向引导，从而将车流分配到停车场内最合适的位置，保证停车场的畅通和充分利用车位。a）三向区域引导屏：一般放置于车场中有三个方向的岔路口，安装的位置应在车主开车前往三岔路口的时候能看得见的明显的地方。显示内容：显示三个岔路口各自通向的区域剩余空车位数。b）双向引导屏：搬放置于车场中有两个方向的岔路口，安装的位置应在车主开车前往双岔路口的时候能看得见的明显的地方。
9、C）单向引导屏:一般放置于车场拐弯处，安装的位置应在车主开车前往拐弯的时候能看得见的明显的地方。显示内容:主要显示拐弯后区域的剩余空车位.每个停车位每个停车位上均需要安装-个车位探测器和-个车位指示灯。车位指示灯直接从车位探测器上接线，施工方便。对每个车位的占用或空闲状况进行可靠检测。在每个车位上方安装超声波探测器即可探测到有无车辆停泊在车位上。如果有车，探测器控制车位指示灯显示红色。否则显示绿灯。d）节点控制器节点控制器是车位引导系统三层网络总线的的中间层，对保证本系统的安全、可靠与高效有重要作用。节点控制器循环检测所接探测器的状态，并将有关信息传到中央控制器。我们建议每一个节点控制器连接控
10、制40个车位探测器。节点控制器用于连接中央控制器和车位探测器、LED显示屏等节点控制器还解决长距离485通讯不可靠的问题、网络节点数扩展问题、分组管理问题等。e中控室中控室安装中央控制器（主控制器）和车位引导系统管理软件。中央控制器可脱离计算机运行，独立控制整个车位引导系统的工作。所以车位引导系统管理软件不是必须的。仅作为浏览和统计车场的停车情况使用。软件支持多语言包，可根据可户的需要随时添加语言种类，目前支持有：简体中文、繁体中文、英文、日语。六、施工材料选择施工材料上，线管采用MT16和MT20两种。七、系统接线方式车位引导系统，连接线全部采用网线，所有电路板和线路接口均采用RJ45接口方
11、式。该接线方式具有成本低，布线简单，可靠性高，技术成熟等特点。1成本低：网线在任何线材市场均能购买到。和各种专用线材比起来价格低廉2布线简单：布线仅需要网线钳，操作简单。极大的降低了施工难度，提高了施工效率。为业主和施工方带来实际效益。3可靠性高：该连接方式经过多年检验，可靠性比传统的手剥线提高了数个数量级，最大程度上杜绝了安装过程中由于操作人员失误带来的设备故障和设备损坏。提高了安装工作的效率。连接小意图：（中央控制器，节点控制器，LED显示屏内部）电路板与网线通过RJ45水晶头和配套端子连接。八、系统配置调试手册1.系统配置车位引导系统施工完成后，可根据现场的设计图纸以及各设备编号，对LE
12、D屏进行配置：工具可以对LED屏放置的路径（任意节点或中央下）、LED屏编号、LED屏关联哪些车位（这个系统的任意若干个车位）进行配置。2.系统调试每个节点的探测器安装完成，电源、通讯线连接完成后，设好每个探测器的测距距离、通讯地址（同一节点下地址不能重复），确定无误后，通上电源，查看每个探测器测距正常、LED信号灯变化正常、通讯指示灯正常。从节点RS485-C口发送采集节点数据命令（所有节点地址不能重复），查看接收到的数据判断所有本节点的探测器个数、状态是否正常。每个节点重复1、2步骤。所有节点与中央控制器连接好后，看中央控制器RS232-PC口是否有对应每个节点的数据输出。中央控制器连接至
