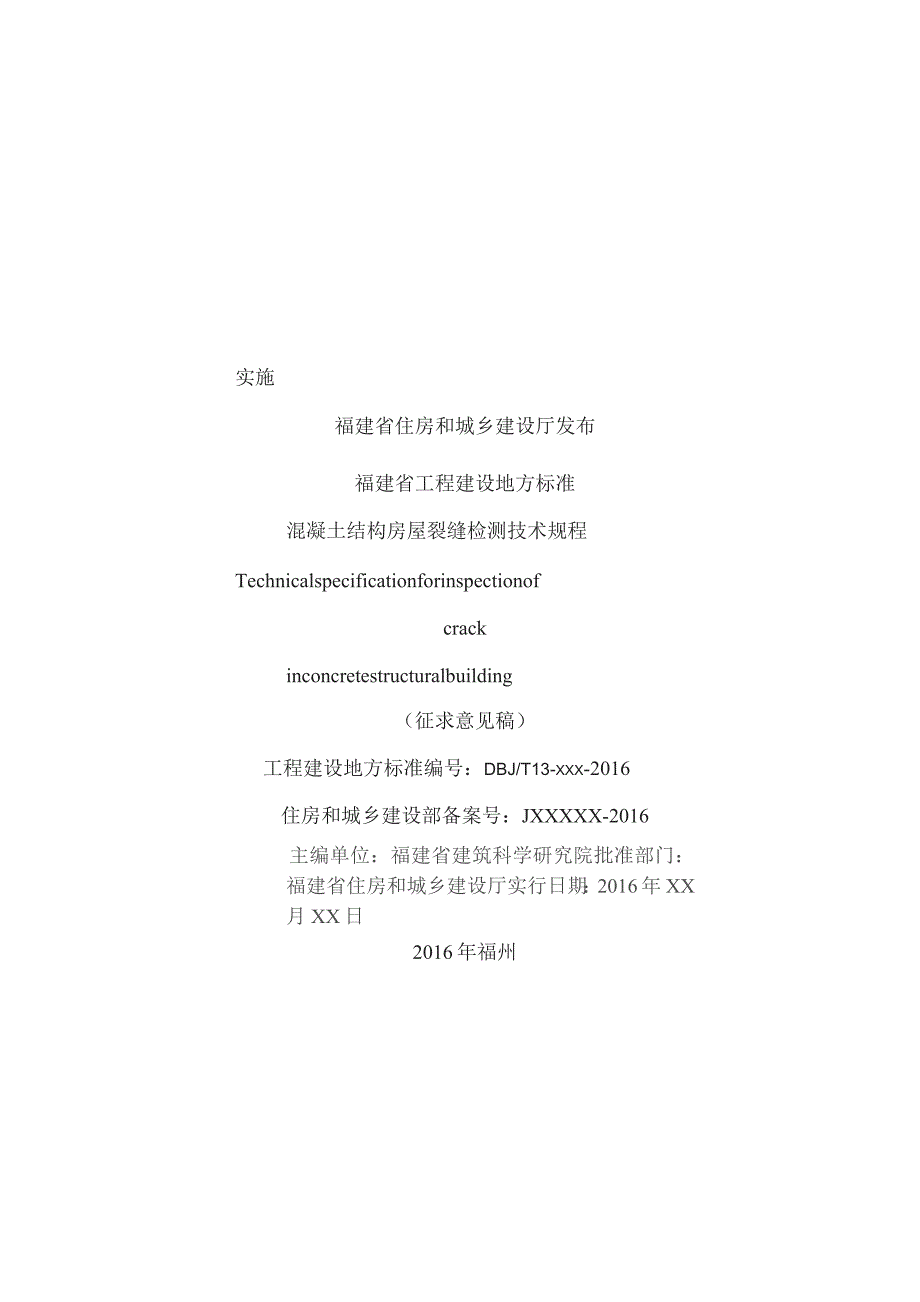

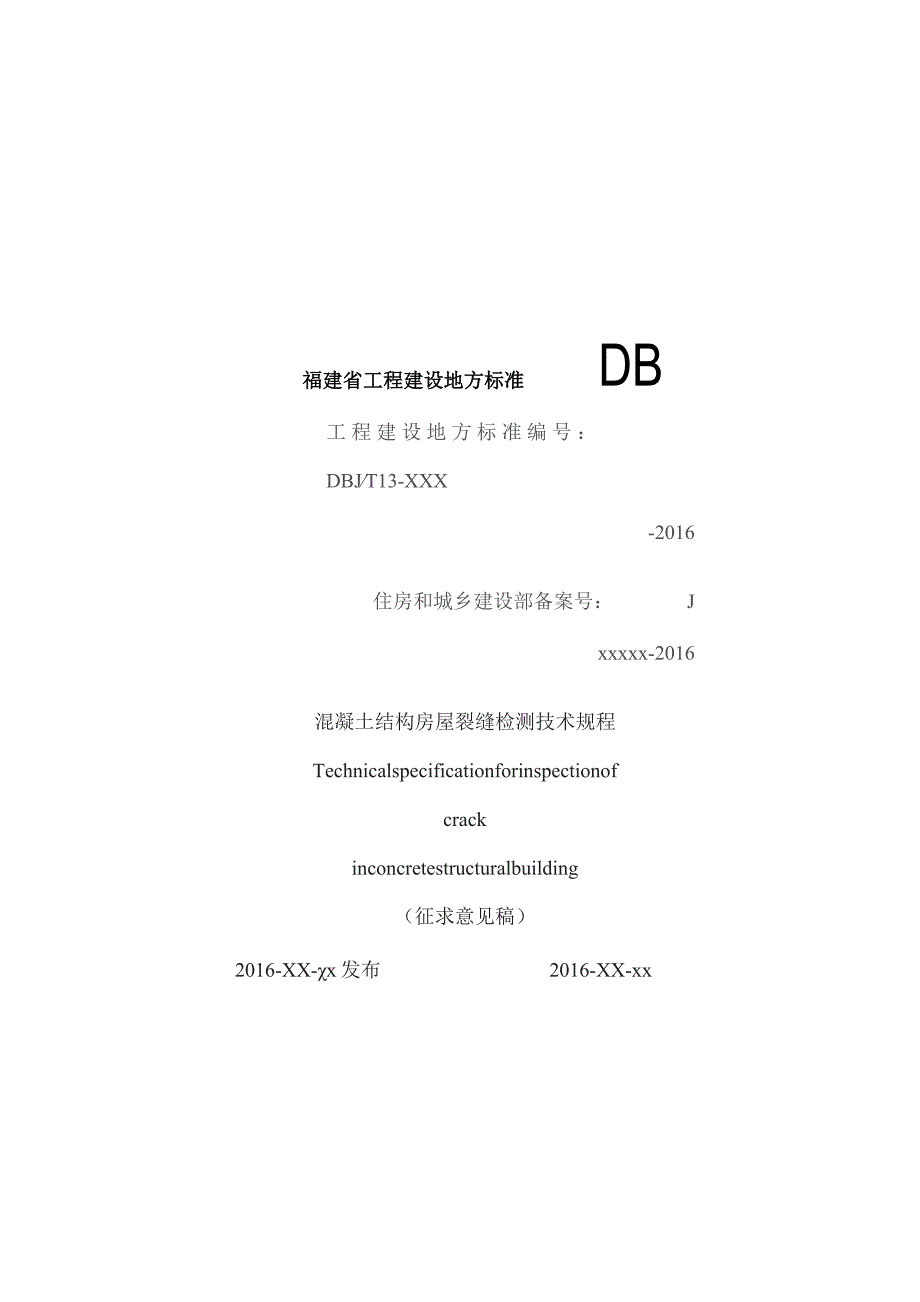

1、福建省工程建设地方标准DB工程建设地方标准编号：DBJT13-XXX-2016住房和城乡建设部备案号：Jxxxxx-2016混凝土结构房屋裂缝检测技术规程Technicalspecificationforinspectionofcrackinconcretestructuralbuilding（征求意见稿）2016-XX-x发布2016-XX-xx实施福建省住房和城乡建设厅发布福建省工程建设地方标准混凝土结构房屋裂缝检测技术规程Technicalspecificationforinspectionofcrackinconcretestructuralbuilding（征求意见稿）工程建设地方标

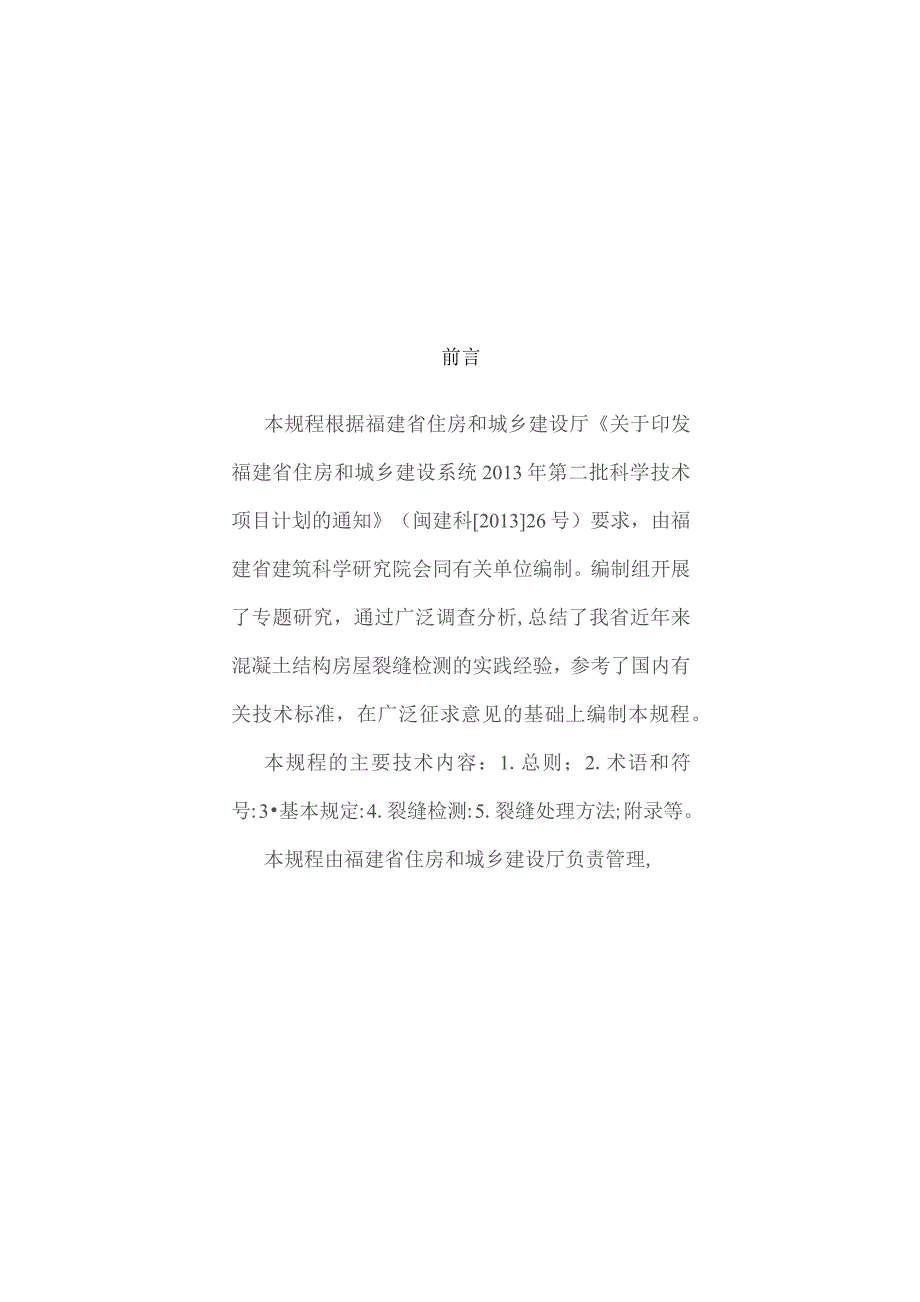

2、准编号：DBJ/T13-xxx-2016住房和城乡建设部备案号：JXXXXX-2016主编单位：福建省建筑科学研究院批准部门：福建省住房和城乡建设厅实行日期：2016年XX月XX日2016年福州前言本规程根据福建省住房和城乡建设厅关于印发福建省住房和城乡建设系统2013年第二批科学技术项目计划的通知（闽建科201326号）要求，由福建省建筑科学研究院会同有关单位编制。编制组开展了专题研究，通过广泛调查分析,总结了我省近年来混凝土结构房屋裂缝检测的实践经验，参考了国内有关技术标准，在广泛征求意见的基础上编制本规程。本规程的主要技术内容：1.总则；2.术语和符号:3基本规定:4.裂缝检测:5.裂缝
3、处理方法;附录等。本规程由福建省住房和城乡建设厅负责管理,由福建省建筑科学研究院负责具体技术内容的解释。各单位在执行过程中，如有意见或建议，请及时反馈给福建省住房和城乡建设厅建筑节能和科学技术处（地址：福州市北大路242号，邮政编码：350001）和福建省建筑科学研究院（地址:福州市鼓楼区杨桥中路162号，邮政编码：350025）,以供今后修订时参考。本规程主编单位：福建省建筑科学研究院本规程参编单位：福建省建筑工程质量检测中心有限公司本规程主要起草人员：李斌等本规程主要审查人员：目次11总则2术语和符号12.1术语22.2符号53基本规定54裂缝检测O4.1一般规定104.2裂缝的静态检测1
4、14.3裂缝的动态监测155裂缝处理方法5.1般规定185.2受力裂缝处理205.3变形裂缝处理21附录A混凝土结构受力裂缝的典型特征7附录B混凝土结构变形裂缝的典型特征2本规程用词说明附：条文说明Contents1Genera1Provisions2TerinsandSymbols,22.ITerms*.2,22Symbols*.43BasicRequirementsR.*u4Cra.CksInspection，84.1GeneralRequirements.84.2StaticalIycracksInspection94.3DynamicallyCracksMonitoring115Cra
5、ckSTreatment*,145.1GeneralRequirements.145.2CracksTreatmentwithLoadedCraCks145.3CracksTreatmentwithDeformationCracks15AppendixA：CommonLoadedCracks,FeatureofConcreteStructure*19AppendixB：CommonDeformationCracks,FeatureofConcreteStructure*，ExplanationOfWordinginThisSpecification,241.istOfQuotedStandar
6、ds.25Addition：ExplanationofProvisions-*.*.*261.0.1为规范混凝土结构房屋裂缝的检测工作程序，合理选择检测方法，提供真实、可靠、有效的检测数据，保证房屋建筑的安全性、适用性和耐久性，制定本规程。1.0.2本规程适用于福建省范围内在建、己投入使用或灾后的民用建筑、工业建筑或一般构筑物中混凝土结构或构件的裂缝检测。1.0.3混凝土结构房屋的裂缝检测，除应遵守本规程外，尚应符合国家和福建省现行有关标准的规定。2术语和符号21术语2.1.1混凝土结构以混凝土为主制成的结构，包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构，按施工方法可分为现浇混凝土结构和
7、装配式混凝土结构。2.1.2构件member按照检测要求确定的各层轴线和轴线间的墙、柱、梁、板等混凝土结构单元或按照同一成型工艺制作的一个预制混凝土结构单体。2.1.3主要构件dominantmember其自身失效将导致相关构件失效，并危及承重结构系统工作的构件。2.1.4般构件commonmember其自身失效为孤立事件，不会导致其他构件失效的构件。2.1.5裂缝cracks建筑中结构、构件在直接作用及间接作用下产生可见窄长间隙的缺陷。2.1.6受力裂缝loadedcrack作用在建筑上的荷载在构件中产生内力或应力引起的裂缝，也可称为荷载裂缝”或直接裂缝:2.1.7变形裂缝deformati
8、oncrack由于温度变化、体积胀缩、不均匀沉降等间接作用导致构件中产生强迫位移或约束变形而引起的裂缝，也可称为“非受力裂缝”或“间接裂缝。2.1.8裂缝检测cracksinspection为评定建筑物构件裂缝的危害程度，以及为裂缝处理等工作提供依据等所实施的对裂缝的检测工作。2.1.9裂缝宽度crackwidth垂直于裂缝走向，结构层表面裂缝两侧边缘的最大距离。2.o裂缝深度crackdepth裂缝末端至相应开裂结构层表面的最大投影距离。2.裂缝处理的宽度限值allowablevalueofcrackwidth考虑到结构构件的安全性、适用性和耐久性不需处理的裂缝宽度限值。2.1.12裂缝处理
9、crackstreatment对建筑物中已产生的裂缝采取遮掩、修补、封闭、加固等措施，以消除其不利影响的技术活动。2.2符号RD_DdS_D_Ddhi结构重要性系数；3_1)_-一一裂缝最大宽度；H-构件厚度3基本规定3.0.1当混凝土结构房屋出现裂缝时，应按本规程对房屋裂缝进行检测、分析裂缝原因、选择加固处理方法或修补处理方法。3.0.2房屋裂缝的检测和处理，应按图3.0.2规定的程序进行。检测报告等资料:2调查被检测建筑结构的环境条件、使用期间的加固和维修情况、用途和荷载等变更情况；3当建筑结构受到灾害或邻近工程施工等影响时，尚应调查建筑结构受到损伤前的情况；4当缺乏有关资料时，向有关人员
10、进行调查;5进一步明确委托方的检测目的和具体要求。3.0.4混凝土结构房屋裂缝检测的内容可针对实际的结构、构件及现场检测条件，包括部位、外观形态、数量、长度、宽度、深度及动态观测等内容。3.0.5混凝土结构房屋裂缝的检测，应委托给具有资质的单位实施。工程检测人员应通过主管部门认可的专业培训，并应持有相应的资格证书。3.0.6现场检测工作应由两名或两名以上检测人员承担。3.0.7检测所用的仪器和设备应有产品合格证、计量检定机构的有效检定（校准）证书。检测时应确保所使用的仪器和设备在检定或校准周期内，并处于正常状态。仪器和设备的精度应满足检测项目的要求。3.0.8当混凝土结构或构件出现裂缝时，应根
11、据裂缝的检测结果及所处的环境对结构产生的影响进行综合分析，可按照构件类型、裂缝宽度及结构所处的环境类别提出相应的处理建议。3.0.9对裂缝已作处理的房屋结构或构件，应定期检查其工作状态，检测的时间间隔可由业主和检测单位确定。4裂缝检测4.1一般规定4.1.1裂缝检测时宜对受检范围内存在裂缝的构件进行全数检测，当不具备全数检测条件时，可根据约定抽样原则选择下列构件进行检测：1主要构件；2裂缝较多或裂缝宽度较大的构件；3存在变形的构件。4.1.2在结构构件裂缝宏观观测的基础上，应绘制典型的或主要的裂缝分布图，准确描述裂缝的性态和特征。4.1.3结合设计文件、建造记录、维修记录和受灾情况等综合分析裂
12、缝产生的原因以及对结构安全性、适用性、耐久性的影响，初步确定裂缝的严重程度。4.1.4根据混凝土结构房屋裂缝的分布、形态和特征，可按本规程附录A、附录B初步判定裂缝所属类型.4.1.5对于混凝土结构构件上已经稳定的裂缝可做一次性裂缝静态检测；对于结构构件上变化不稳定或快速发展的裂缝，除按一次性裂缝静态观测做好记录统计外，还应进行持续性动态监测。4.2裂缝的静态检测4.2.1混凝土结构的静态检测参数包括部位、外观形态、数量、长度、宽度、深度等内容。4.2.2当裂缝较少时，裂缝分布可绘制于单根构件的平面展开图或三维立面图:裂缝较多时，除绘制单根构件的裂缝分布图外，还应绘制整体结构的裂缝分布图。4.
13、2.3应准确描述裂缝的分布部位、总体数量、长度、走向、外观等性态特征。4.2.4裂缝观测的数量应根据需要而定，并宜选择宽度大或变化大的裂缝进行观测。4.2.5对需要观测的裂缝应进行统一编号，每条裂缝宜至少布设三组观测标志，其中一组应在裂缝的最宽处，另两组可在裂缝的末端。4.2.6采用的裂缝观测标志应具有可供测量的明晰端面或中心。对于裂缝的静态观测，可采用油漆平行线标志或用建筑胶粘贴的金属片标志。4.2.7测量混凝土结构构件裂缝宽度时，每个测点不宜少于3次测量，可选用下列仪器：1当测量要求精度低或进行初步测量时，可采用塞尺或裂缝宽度对比卡；2读数精度要求在O.02mm0.05mm时，可采用裂缝显
14、微镜；3读数精度要求在0.05mm2.OOmm时，可采用人工读数方式或自动判读方式裂缝宽度测试仪。428混凝土结构、构件裂缝宽度检测精度不应小于0.1mm,检测部位表面应保持清洁、平整，裂缝内部不应有灰尘或泥浆。4.2.9混凝土结构房屋的结构、构件裂缝深度检测部位，宜选取裂缝宽度最大处；可用钻芯法和超声法检测。4.2.10采用混凝土钻芯法时，可从混凝土芯样和抽芯孔处测量裂缝深度。4.2.11采用超声法检测混凝土结构构件裂缝深度时，可采用单面平测法、双面斜测法、钻孔对测法，并可按下列情况选择：1当结构裂缝部位只有一个可测表面，估计的裂缝深度不大于被测构件厚度的一半且不大于50Omm时，可采用单面平测法进行裂缝深度检测；2当结构的裂缝部位具有两个相互平行的测试表面时，可采用双面穿透斜测法进行裂缝深度检测；3当大体积混凝土的裂缝预测深度在500m以上时，可采用钻孔对测法进行裂缝深度检测。4.3裂缝的动态监测43.1混凝土结构裂缝的动态监测宜采用静态检测和动态监测方法相结合的方式进行，除按4.2裂缝的静态观测规定外，尚应满足下列要求。4.3.2裂
