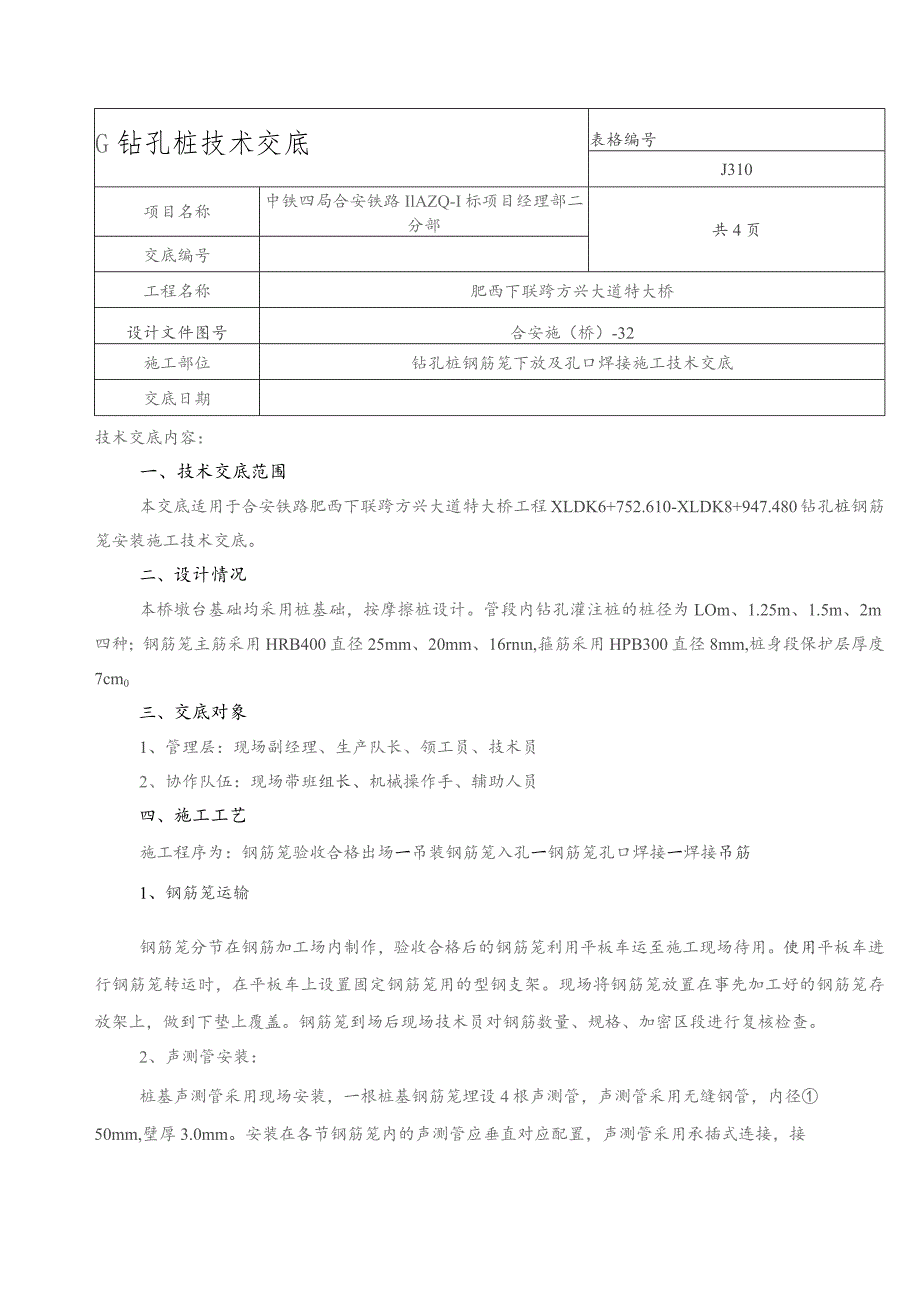

1、G钻孔桩技术交底表格编号J310项目名称中铁四局合安铁路IlAZQ-I标项目经理部二分部共4页交底编号工程名称肥西下联跨方兴大道特大桥设计文件图号合安施（桥）-32施工部位钻孔桩钢筋笼下放及孔口焊接施工技术交底交底日期技术交底内容：一、技术交底范围本交底适用于合安铁路肥西下联跨方兴大道特大桥工程XLDK6+752.610-XLDK8+947.480钻孔桩钢筋笼安装施工技术交底。二、设计情况本桥墩台基础均采用桩基础，按摩擦桩设计。管段内钻孔灌注桩的桩径为LOm、1.25m、1.5m、2m四种；钢筋笼主筋采用HRB400直径25mm、20mm、16rnn,箍筋采用HPB300直径8mm,桩身段保护
2、层厚度7cm0三、交底对象1、管理层：现场副经理、生产队长、领工员、技术员2、协作队伍：现场带班组长、机械操作手、辅助人员四、施工工艺施工程序为：钢筋笼验收合格出场一吊装钢筋笼入孔一钢筋笼孔口焊接一焊接吊筋1、钢筋笼运输钢筋笼分节在钢筋加工场内制作，验收合格后的钢筋笼利用平板车运至施工现场待用。使用平板车进行钢筋笼转运时，在平板车上设置固定钢筋笼用的型钢支架。现场将钢筋笼放置在事先加工好的钢筋笼存放架上，做到下垫上覆盖。钢筋笼到场后现场技术员对钢筋数量、规格、加密区段进行复核检查。2、声测管安装：桩基声测管采用现场安装，一根桩基钢筋笼埋设4根声测管，声测管采用无缝钢管，内径50mm,壁厚3.0

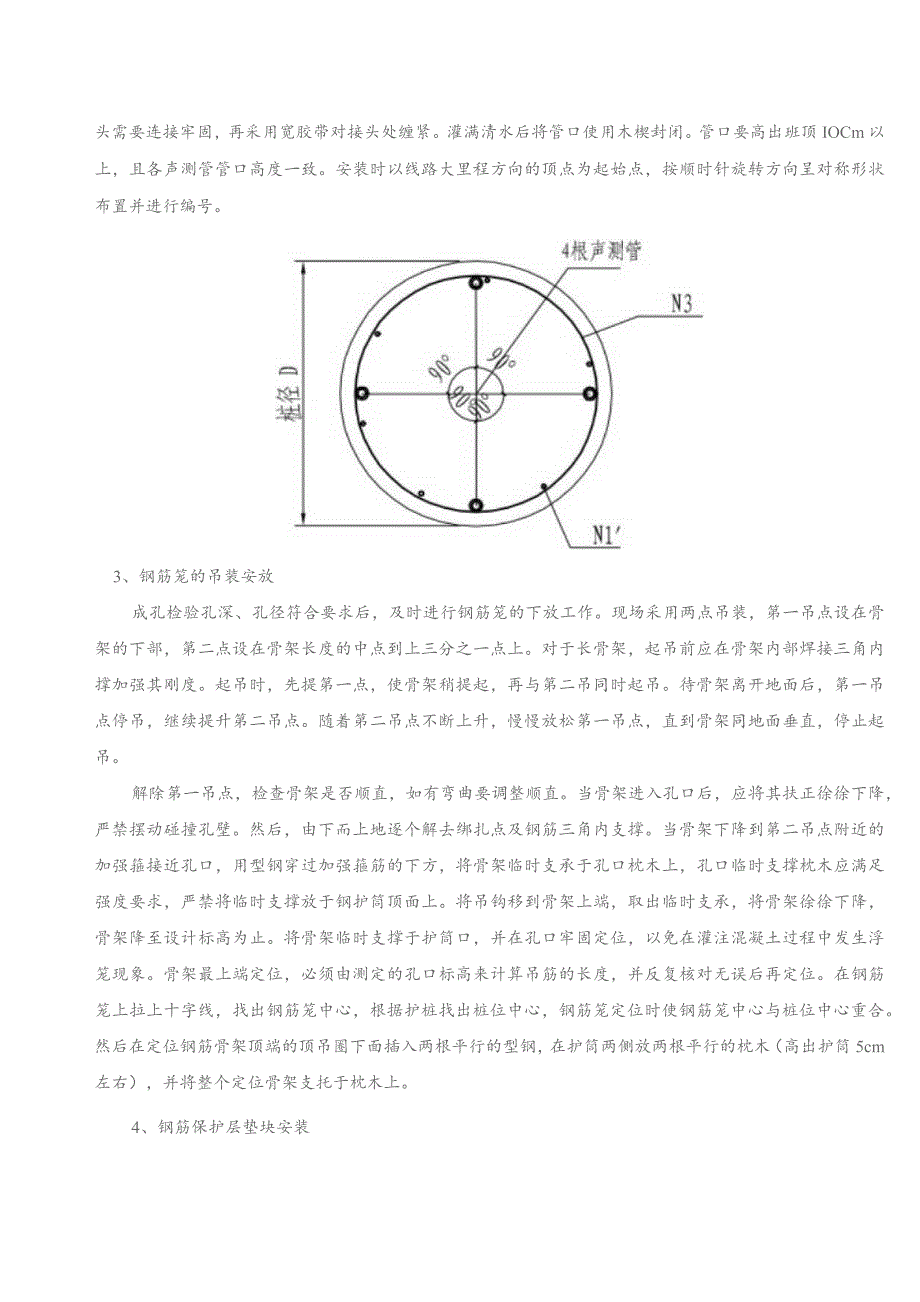

3、mm。安装在各节钢筋笼内的声测管应垂直对应配置，声测管采用承插式连接，接头需要连接牢固，再采用宽胶带对接头处缠紧。灌满清水后将管口使用木楔封闭。管口要高出班顶IOCm以上，且各声测管管口高度一致。安装时以线路大里程方向的顶点为起始点，按顺时针旋转方向呈对称形状布置并进行编号。3、钢筋笼的吊装安放成孔检验孔深、孔径符合要求后，及时进行钢筋笼的下放工作。现场采用两点吊装，第一吊点设在骨架的下部，第二点设在骨架长度的中点到上三分之一点上。对于长骨架，起吊前应在骨架内部焊接三角内撑加强其刚度。起吊时，先提第一点，使骨架稍提起，再与第二吊同时起吊。待骨架离开地面后，第一吊点停吊，继续提升第二吊点。随着第
4、二吊点不断上升，慢慢放松第一吊点，直到骨架同地面垂直，停止起吊。解除第一吊点，检查骨架是否顺直，如有弯曲要调整顺直。当骨架进入孔口后，应将其扶正徐徐下降，严禁摆动碰撞孔壁。然后，由下而上地逐个解去绑扎点及钢筋三角内支撑。当骨架下降到第二吊点附近的加强箍接近孔口，用型钢穿过加强箍筋的下方，将骨架临时支承于孔口枕木上，孔口临时支撑枕木应满足强度要求，严禁将临时支撑放于钢护筒顶面上。将吊钩移到骨架上端，取出临时支承，将骨架徐徐下降，骨架降至设计标高为止。将骨架临时支撑于护筒口，并在孔口牢固定位，以免在灌注混凝土过程中发生浮笼现象。骨架最上端定位，必须由测定的孔口标高来计算吊筋的长度，并反复核对无误后

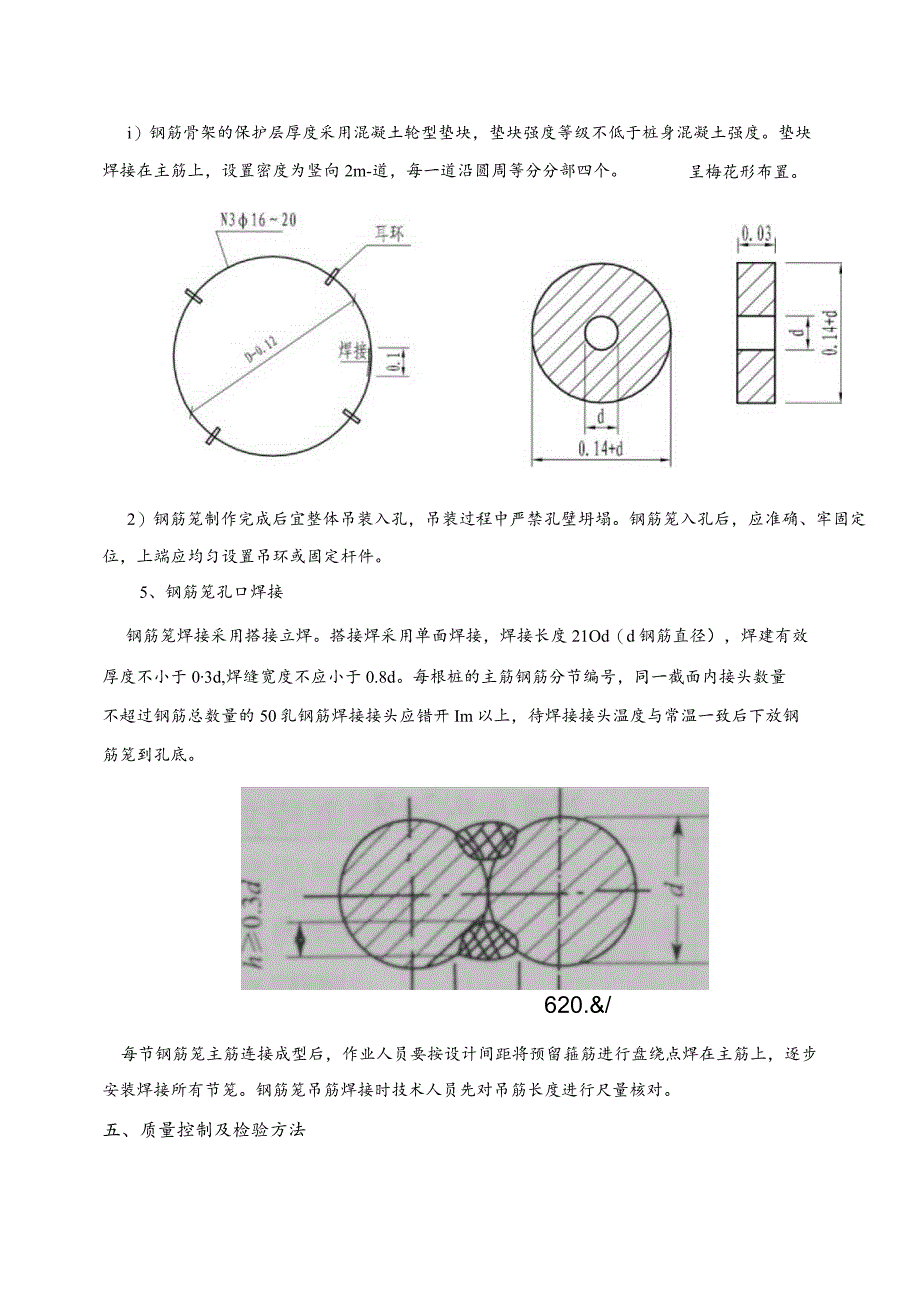

5、再定位。在钢筋笼上拉上十字线，找出钢筋笼中心，根据护桩找出桩位中心，钢筋笼定位时使钢筋笼中心与桩位中心重合。然后在定位钢筋骨架顶端的顶吊圈下面插入两根平行的型钢，在护筒两侧放两根平行的枕木（高出护筒5cm左右），并将整个定位骨架支托于枕木上。4、钢筋保护层垫块安装i）钢筋骨架的保护层厚度采用混凝土轮型垫块，垫块强度等级不低于桩身混凝土强度。垫块呈梅花形布置。焊接在主筋上，设置密度为竖向2m-道，每一道沿圆周等分分部四个。2）钢筋笼制作完成后宜整体吊装入孔，吊装过程中严禁孔壁坍塌。钢筋笼入孔后，应准确、牢固定位，上端应均匀设置吊环或固定杆件。5、钢筋笼孔口焊接钢筋笼焊接采用搭接立焊。搭接焊采用单
6、面焊接，焊接长度21Od（d钢筋直径），焊建有效厚度不小于03d,焊缝宽度不应小于0.8d。每根桩的主筋钢筋分节编号，同一截面内接头数量不超过钢筋总数量的50乳钢筋焊接接头应错开Im以上，待焊接接头温度与常温一致后下放钢筋笼到孔底。620.&/每节钢筋笼主筋连接成型后，作业人员要按设计间距将预留箍筋进行盘绕点焊在主筋上，逐步安装焊接所有节笼。钢筋笼吊筋焊接时技术人员先对吊筋长度进行尺量核对。五、质量控制及检验方法钢筋骨架允许偏差和检验方法表序号项目允许偏差（m）检验方法1钢筋骨架在承台底以下长度+100尺量2钢筋骨架直径203主钢筋间距0.5d尺量检查不少于5处4加强筋间距+205箍筋间距或螺
7、旋筋间距+206钢筋骨架垂直度1%吊线尺量检查7钢筋保护层厚度不小于设计值检查垫块六、安全及环保措施1、安全要求1）进入施工现场的各类人员要穿戴好个人防护用品。2）钢筋笼吊装前，应采取措施防止其产生过大变形。3）施工用电必须做到一箱一机一闸一漏”，所有钢筋施工机械严格按机械安全操作规程进行操作。4）配电箱及开关必须防雨，设门并配锁，进、出线口必须设在箱体下底面，箱内禁放杂物,并定期检查。5）钢筋笼孔口连接时，孔内钢筋笼应固定牢靠，钢筋连接人员与起重操作人员应协调一致。6）吊车在开始作业前，应先试吊，确认制动器灵敏可靠后，方可进行作业，作业时不得擅自离岗和保养机动。2、环保要求1）机械施工排放的油污等废弃物应集中处理，定期清理外运，禁止随地丢弃。2）注意夜间施工的噪音影响，必须在夜间从事有噪音污染的施工应先发安民告示，以征得附近居民的理解。3）凡对环境有污染的废物,如建筑垃圾、生产垃圾、泥浆等废弃材料等，必须征得建设单位和当地环保部门同意后，在指定的地点排放、堆码、掩埋或销毁。4）材料、机械不得随意乱放。要认真计算、合理调配，做到工完料尽、场清。交底人:复核人:接受人:日期:后附接受人签字表:
