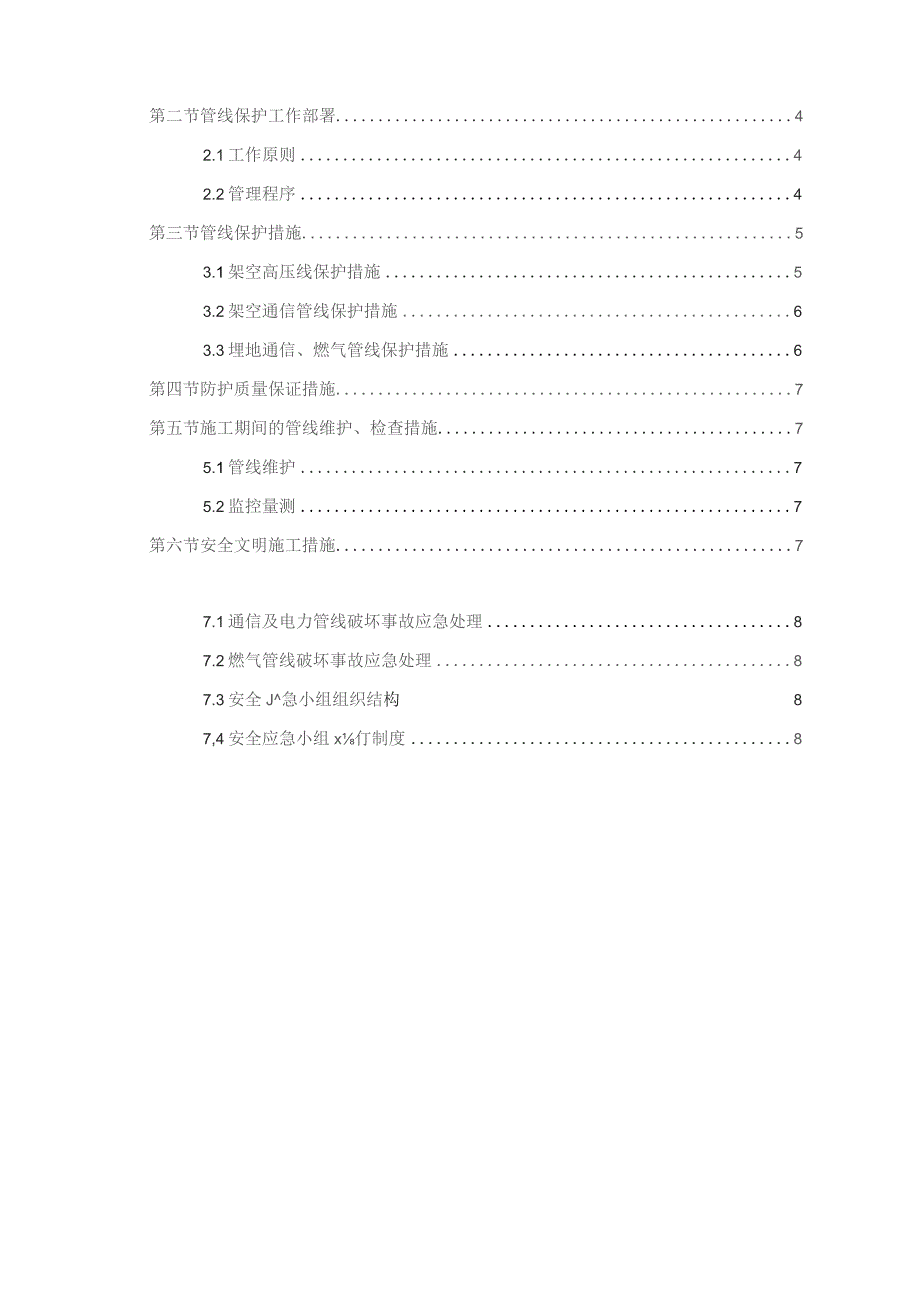

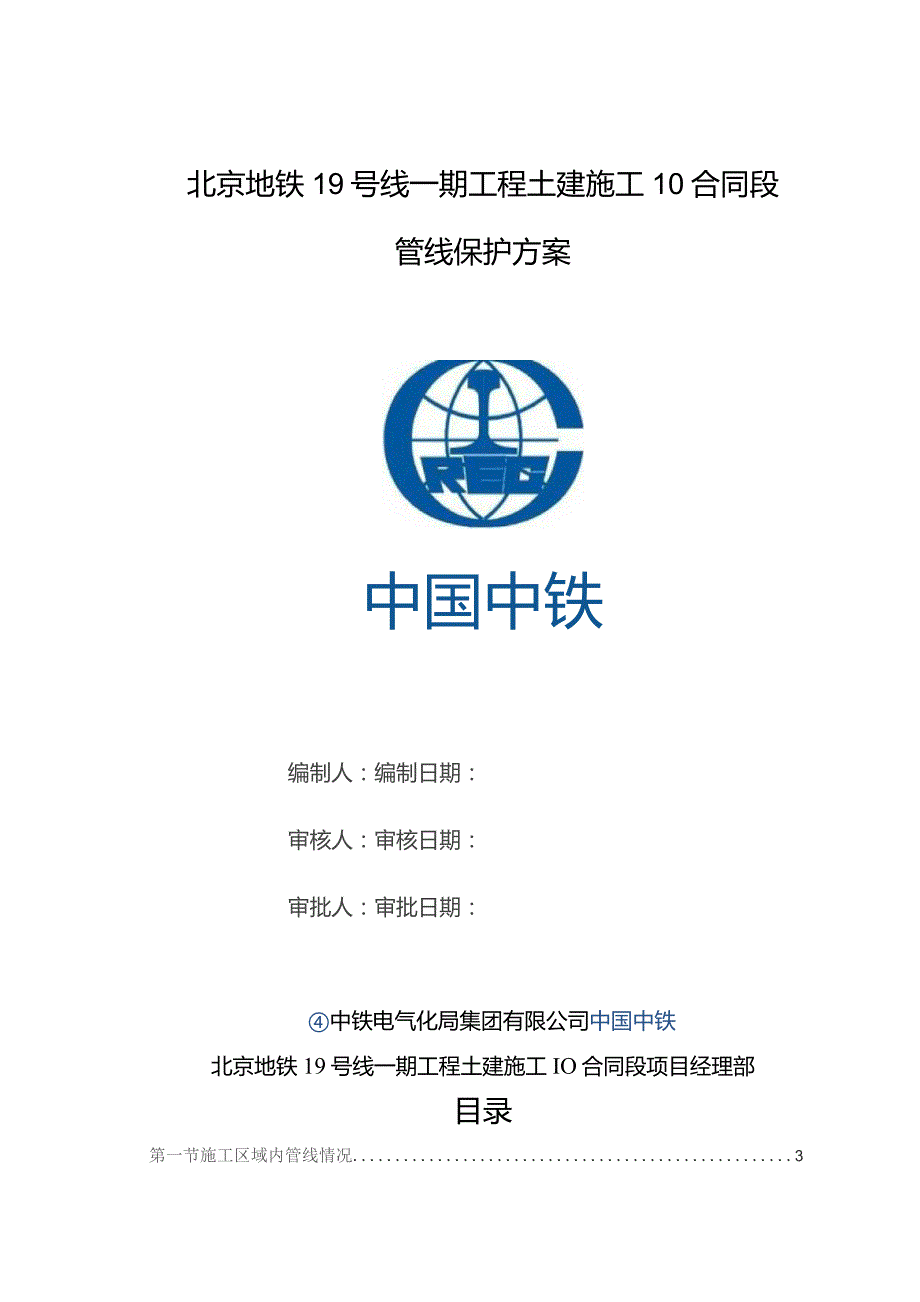

1、北京地铁19号线一期工程土建施工10合同段管线保护方案中国中铁编制人：编制日期：审核人：审核日期：审批人：审批日期：中铁电气化局集团有限公司中国中铁北京地铁19号线一期工程土建施工IO合同段项目经理部目录第一节施工区域内管线情况3第二节管线保护工作部署42.1工作原则42.2管理程序4第三节管线保护措施53.1架空高压线保护措施53.2架空通信管线保护措施63.3埋地通信、燃气管线保护措施6第四节防护质量保证措施7第五节施工期间的管线维护、检查措施75.1管线维护75.2监控量测7第六节安全文明施工措施77.1通信及电力管线破坏事故应急处理87.2燃气管线破坏事故应急处理87.3安全J急小组组

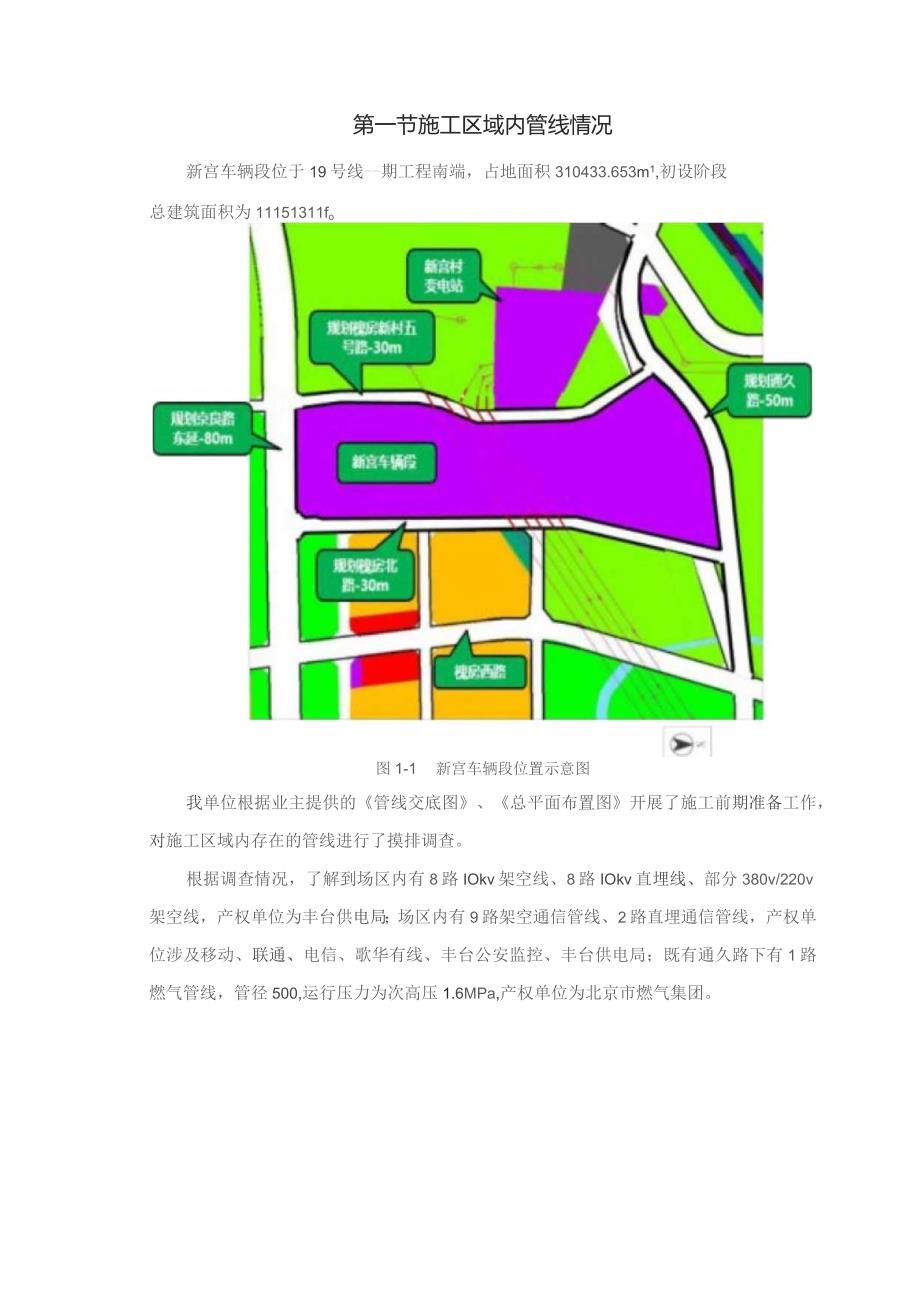

2、织结构87,4安全应急小组x仃制度8第一节施工区域内管线情况新宫车辆段位于19号线-期工程南端，占地面积310433.653m1,初设阶段总建筑面积为11151311fo图1-1新宫车辆段位置示意图我单位根据业主提供的管线交底图、总平面布置图开展了施工前期准备工作，对施工区域内存在的管线进行了摸排调查。根据调查情况，了解到场区内有8路IOkv架空线、8路IOkv直埋线、部分380v/220v架空线，产权单位为丰台供电局；场区内有9路架空通信管线、2路直埋通信管线，产权单位涉及移动、联通、电信、歌华有线、丰台公安监控、丰台供电局；既有通久路下有1路燃气管线，管径500,运行压力为次高压1.6MP
3、a,产权单位为北京市燃气集团。图1-2现状管线分布图第二节管线保护工作部署2.1工作原则1、技术先行：技术人员在制定施工组织设计及各专项工程施工方案时，要从现状管线保护角度考虑方案的可操作性和安全性，从方案上保证管线保护工作的落实到位。工程技术人员提前熟悉管线交底图，悉知具体管线类型及埋设深度。2、严格重视施工过程：在施工前，根据本项目探沟工程实施取得的成果，充分认识现状各管线的埋深和走向，在管线转角处，须找到转角位置，明确角度变化后管线的走向。并插小木牌，小木牌标明管线名称、走向、埋深等。在用挖掘机进行沟槽开挖时，施工员随时监测，并指挥操作。在整个开挖过程中，各岗位均要有人到位，严禁擅自离岗
4、。挖掘机驾驶员须有较高的业务水平，并有良好的配合意识,能坚决服从指挥。3、结合实际,分类保护：对施工厂区内的现状管线,要根据不同的管线性质，各管道材料情况，分别采取行之有效的保护措施，确保管线安全无事故。4、严防意外，做好预案：针对施工中可能出现的各种意外情况进行考虑，制定了应急预案。若施工过程中发生意外情况，应严格安装本方案制订的应急预案处理。2.2管理程序1、工程实施前，向相关政府部门及产权单位提出监护的工作联系函，办妥相关管线保护的手续。邀请单位对我们进行管线保护的相关交底，对施工现场地下管线的详细情况和专业单位对制定管线保护措施提供宝贵意见，并向项目经理、现场技术负责人、施工员、班组长
5、和操作工作安全交底，并协助项目建立“保护地下管线责任制”，明确各级人员的责任。2、落实保护地下管线的组织措施，联系管线产权单位委派管线保护专职人员协助本工程地下管线的监督保护工程，项目部现场管理人员与各施工队及各班组的兼职管线保护人，组成地下管线监护体系，严格按照监理公司审定批准的施工组织和经管线单位认定的保护地下管线技术措施要求落实到现场，并设置必要的管线安全标志牌、警示牌。3、对受施工影响的地下管线设置若干沉降观测点，工程实施中，定期观测管线的沉降情况，及时向建设单位和有关管线管理单位提供观测点布置图与沉降观测资料。4,成立由建设单位、各管线管理单位和施工单位的有关人员参加的现场管线保护领
6、导小组，定期开展活动，检查管线保护措施的落实情况及保护措施的可靠性。5、工程施工中，严格按照经审定的施工组织设计与本方案技术措施的要求进行施工，各级管线保护负责人深入施工现场监护地下管线、督促操作（指挥）人员遵守操作规程，严禁违章操作、违章指挥和违章施工。6、施工过程中发现管线现状与交底内容、样洞资料不符等异常情况时，立即通知建设单位和有关管线单位到场研究、商议补救措施，在未做出统一结论前，不得擅自处理或继续施工。7、施工过程中发生意外情况，应严格安装本方案制订的应急预案处理。第三节管线保护措施3.1架空高压线保护措施1、对全体施工人员进行安全教育，增强施工安全意识，提前熟悉好现场情况。2、在
7、施工现场的高压线平面投影线处设置明显的标志牌，标志牌内容包括该处高压线最低点到地面的实际距离，安全距离。3、架空高压线下严禁大型车辆停留，根据本项目实际情况，除清表外，不在架空高压线下方安排施工作业。4、在建工程的周边与架空高压线路的边线之间的最小安全操作距离应符合下表规定。线路电压等级(KV)10220380最小安全操作距离(In)6IO165、在高压电杆基座外边向外翻0.5m,搭设钢管防护栏。防护栏杆的高度为1.2m,防护栏距地面0.5m,立杆下端锚入地面0.5m,立杆纵距2m,水平杆步距0.5m,顶端水平杆距立杆顶端0.1m,下端水平杆距地面0.1m,为保证栏杆的稳定性，需在纵距方向每隔
8、6m设置斜撑及水平杆与0.6m地铺钢管进行拉结，0.6m钢管锚入地面0.3m。外挂满目安全网。3.2架空通信管线保护措施1、对全体施工人员进行安全教育，增强施工安全意识，提前熟悉好现场情况。2、测量人员在施工现场的架空通信管线下方撒出其水平投影线，在最低点处处设置明显的标志牌，标志牌内容包括该处管线线最低点到地面的实际距离，施工安全距离；向外按照施工安全距离拉出警戒线，并设置警示标识。3、线下严禁大型车辆停留，根据本项目实际情况，除清表外，不在线下方安排施工作业。3.3埋地通信、燃气管线保护措施1、对全体施工人员进行安全教育，增强施工安全意识，提前熟悉好现场情况。2、施工人员根据管线交底图及探
9、沟开挖探明的管线情况在施工现场撒出灰线，设置明显的标志牌，标志牌内容包括该处管线线最高点高程及到地面的实际距离。施工过程中安排专人驻场盯防，严防清表过程中对管线进行破坏。3、清表过程中造成管道悬空的，可沿线设置若干临时支撑点支撑管线。可采用打设支撑桩、病支墩、沙袋支撑等，设置时要考虑拆除时的方便和安全，完成后在管线中心线向外翻0.5米拉警戒线，设置明显警示标识。4、对于仍埋在地下的管线，施工期间，卸去管线周围、尤其是上部荷载。通过设置卸荷钢板，使作用在管线及周围的土体上的荷载减弱，减少土体变形和管线的受力，达到保护管线的目的。同时清表过程中严禁大型车辆在管线上方停留。5、对于和产权单位沟通了解
10、后已经废弃的管线，经产权单位检查认可后，可以不加保护，有需要时清理出施工场区。第四节防护质量保证措施1、积极主动走访有关职能部门,尽可能收集有关管线的资料。2、派专人对施工现场地下管线进行勘测调查。3、绘出有关管线图纸,作为施工中管线迁拆或保护的依据。4、清表施工中预计暴露出地面的管线经相关管理部门及产权单位检查认可后后，方可进行下部土方开挖。5、清表过程中对于管线上方的土方，采用人工开挖，防止破坏管道。第五节施工期间的管线维护、检查措施5.1管线维护施工期间加强管线变形的监测工作，并将监测结果及时报告给相关部门。一旦管线变形增大时，应及时分析原因，采取有效措施进行处理。5.2监控测进行地表沉
11、降监测，主要沉降监测点布设埋地管线上方，观测点的间距约20米。沉降监测采用水准高程测量方法进行，仪器采用DEZ2精密水准仪配NA2胡钢水准尺，测量精度按二级水准要求。第六节安全文明施工措施1、加强现场安全管理，工人进场前进行安全交底和安全培训，现场建立安全制度并严格执行。2、施工前专职电工检查机电器具线路是否完好，漏电保护装置是否灵敏可靠3、操作工人施工时必须穿戴规范。4、保证施工现场整洁，文明。符合管理部门和企业的规定，要求。第七节应急预案7.1通信及电力管线破坏事故应急处理如果施工期间发生通信和电力管线破坏事故，事故发生后，有关人员立即向管线监护人员或主管部门报告，由其指导或派专人对管线进
12、行抢修。在抢修队伍赶到前，项目经理部、专业（分）公司停止可能继续影响通信和电力管线安全的作业活动，派专人保护好现场，避免由于事故发生而影响周围社区的正常生活及道路交通安全。7.2燃气管线破坏事故应急处理如果施工期间发生燃气管线破坏事故，事故发生后，有关人员立即向管线监护人员或主管部门报告，由其指导或派专人对管线进行抢修。在抢修队伍赶到前，项目经理部、专业（分）公司停止可能继续影响电信和供电电缆安全的作业活动，现场禁止明火的使用，派专人保护好现场，并划定危险区域，禁止人员靠近发生事故的危险区域。避免由于事故发生而影响周围社区的正常生活及道路交通安全。7.3安全应急小组组织结构组长：袁涛副组长：张
13、通组员：赵远哲、常志胜、杨明昊7.4安全应急小组运行制度1、对于施工中，因探测不明、施工失误等原因，造成管线损坏，现场人员应立即向项目部汇报情况。2、项目经理应第一时间赶赴现场，并将第一手情况如实反应给业主、监理，可以明确产权单位的，及时同时产权单位实施抢修；不能明确产权单位的，及时通知监理单位，待业主单位调研确定后，通知产权单位抢修。3、如施工单位有能力抢修的，在提供抢修方案经监理单位同意实施的情况下,第一时间实施抢修，以尽量挽回损失。4、对于管线损坏后，会造成对人员机械有损害的，应及时保护好现场，并对现场进行戒严，防止工人、民众、机械的进入，造成进一步的损失。5、事故处理完后，对损失进行评估，并对事故进行总结，以防止类似事故的再次发生，并对施工作业人员进行教育。对施工作业人员有较大失误的，给予处罚处理，并把处罚结果上报监理、业主。7.5其他事项施工过程中若发生其他不可预见的意外情况，项目领导班子按照本项目部制定的总体应急体系文件进行处理。
