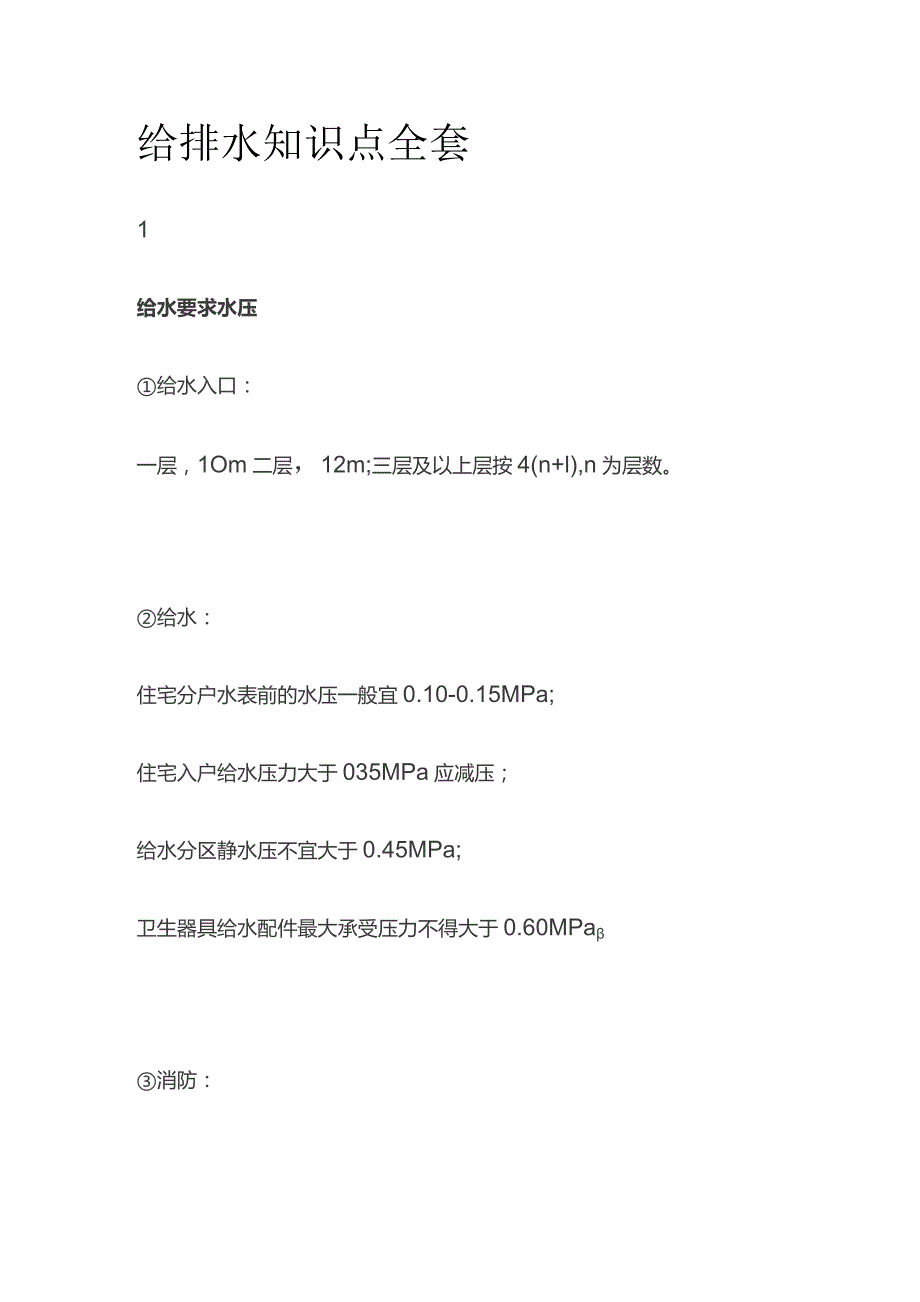

1、给排水知识点全套1给水要求水压给水入口：一层，1Om二层，12m;三层及以上层按4(n+l),n为层数。给水：住宅分户水表前的水压一般宜0.10-0.15MPa;住宅入户给水压力大于035MPa应减压；给水分区静水压不宜大于0.45MPa;卫生器具给水配件最大承受压力不得大于0.60MPa消防：消火栓口(7m、IOm、13m充实水柱)栓口压力15m、20m、25m;(注：按栓口SN65,水枪为dl9,麻织水带25m,衬胶水带栓口压力还可以减去2m);消火栓口大于035MPa宜减压(主要考虑节流)；消火栓口大于05MPa应减压；消火栓口静压不应大于LoMPa;喷淋配水管道工作压力不应大于1.2M
2、Pa;喷淋报警阀组喷头高差宜50m;喷淋配水管入口压力宜040MPa。水泵扬程估算：生活水泵扬程为：H=4(n+1),注:n为层数，地下层应加算1层，单位：米；室内消火栓水泵扬程：H+(1015)米，H为生活水泵的估算扬程；喷淋水泵扬程：H+(2025)米，H为生活水泵的估算扬程。2常用卫生器具给水当量大便器自闭式冲洗阀6.0、浴盆、拖布池、洗涤盆、洗衣机,1.0、淋浴器、洗脸盆、洗手盆,0.75、冲洗水箱大便器、小便器自动冲洗阀,0.5卫生洁具的额定出流量为：当量/53常用卫生器具排水当量大便器自闭式冲洗阀3.6、医用倒便器、冲洗水箱大便器4.5、浴盆3.0、洗衣机1.5、拖布池、洗涤盆、盥
3、洗槽（每个水嘴）1.0、洗脸盆0.75、淋浴器0.45、洗手盆、小便器自动冲洗阀,03卫生洁具的排水流量为：当量/34热水水质处理及泄压措施冷却水量大于1000m3h,宜设水质稳定处理、杀菌灭藻和旁流处理等装置。洗衣房热水（按60。C计）之Iom3/d,原水总硬度（以CaC03计）300mg/L,应软化。原水总硬度似CaCOB计）150300mgL,宜软化处理。生活热水（按60。C计）210m3/d,原水总硬度（以CaCo3计）300mg/L,宜软化或阻垢缓蚀处理。生活热水（按60计）30m3/d可采用泄压阀，3Om3/d应设压力式膨胀罐。5给水限制流速给水管(热水管)：DN15-20,1.0
4、(0.8)ms;DN25-40f1.2(1.0)ms;DN5O-7O,1.5(1.2)ms;DN80,1.8(1.2)ms消防管：消火栓2.5ms,自动喷水5.0mso水泵吸水管：0.81.2m/s。冷却水管：循环干管DN250mm,1.5-2.Oms;循环干管250dn500mm,2.0-2.5mp=s;循环干管DN500mm,2.5-3.0ms;冷却泵吸水管（从干管吸水）DN250mm,1.0-1.5ms;冷却泵吸水管（从干管吸水）DN250mm,1.5-2.0ms6生活贮水池容积建筑内,最高日用水量x20-25%;小区,最高日用水量l5-20%;水厂（清水池）,最高日用水量XIO-20%
5、。7排水横支管与立管管底的最小垂直距离仅设伸顶通气：建筑排水层数W4层，0.45m;5-6层，0.75m;7-12层，1.2m;13-19层，3.0m；N20层，3.0m设通气立管：建筑排水层数12层，按配件最小安装尺寸，13-19层,0.75m=20层,1.20m8设置距离（构筑物）室外消火栓:120m（距路边2m,距外墙Hm）;雨水口：25-50m,（当道路纵坡大于0.02时，可大于50m）,（雨水口串连个数不超过3个，连接管长度不超过25m）污水检查井：管径150mm,不宜大于30m;管径200,不宜大于40mo雨水检查井管径W150,30m;管径=200-300,40m;管径=400,
6、50m;管径500,70m洒水栓：不宜大于80m室外消防管道的阀门布置：停用的消火栓不超过5个给水管道与建筑基础的水平净距：管径为Ioo-500mm,不宜小于1.5m;管径为50-75mm,不宜小于1.0m排水管道与建筑物基础间的水平净距：当管道埋深浅于建筑物基础时，最小水平净距不小于L5m;否则不小于2.5m（建筑小区）地下管线间最小净距：给水管与给水管，水平05-Lom,垂直0.1-0.15;给水管与污水管,水平08-1.5m,垂直0.1-0.15;给水管与雨水管，水平08-l.5m,垂直0.1-0.15m;污水管与污水管，水平0.8-L5m,垂直0.1-0.15m;污水管与雨水管,水平0.8-1.5m,垂直0.1-0.15m;雨水管与雨水管，水平0.8-1.5m,垂直0.1-0.15m
