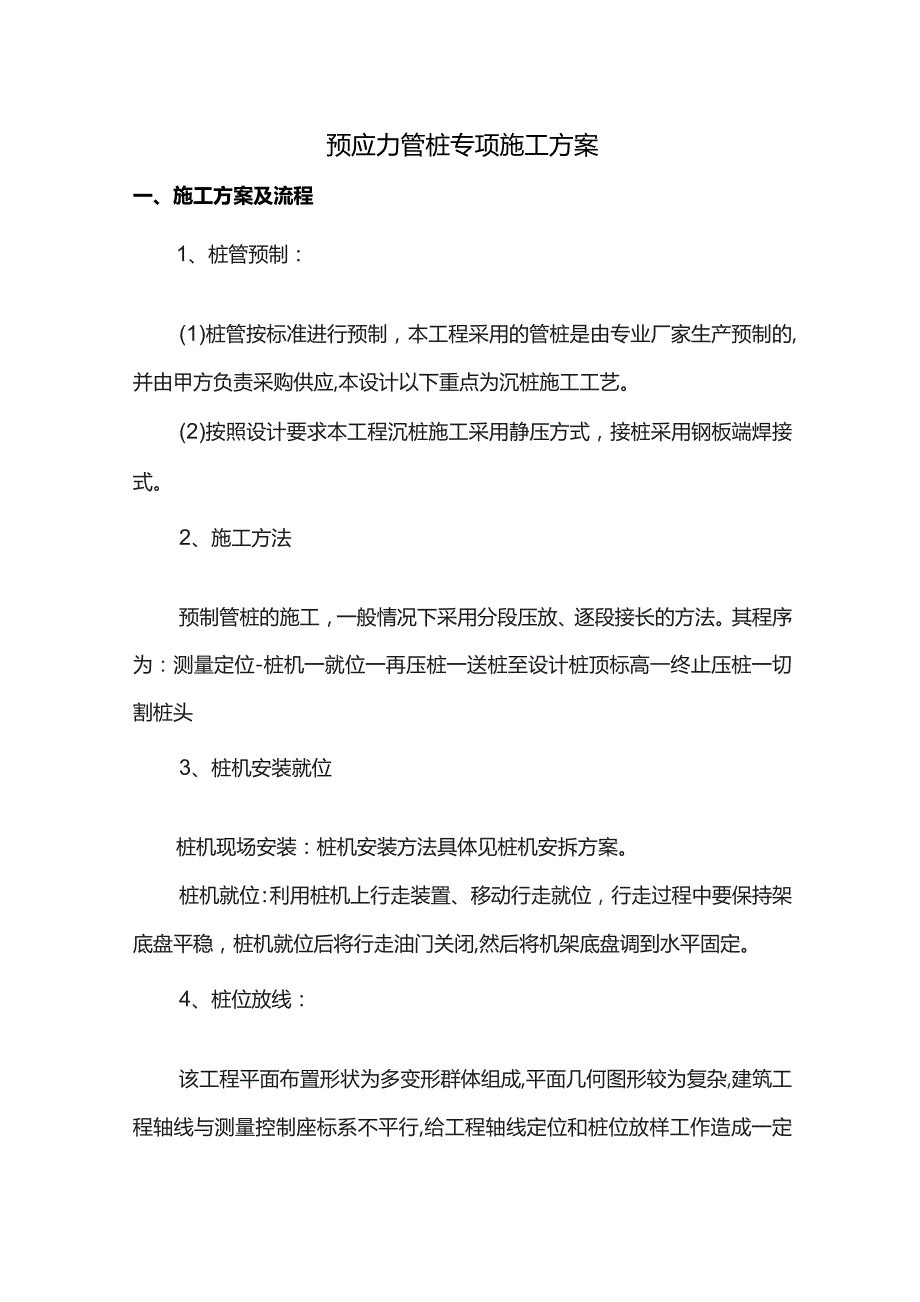

1、预应力管桩专项施工方案一、施工方案及流程1、桩管预制：(1)桩管按标准进行预制，本工程采用的管桩是由专业厂家生产预制的,并由甲方负责采购供应,本设计以下重点为沉桩施工工艺。(2)按照设计要求本工程沉桩施工采用静压方式，接桩采用钢板端焊接式。2、施工方法预制管桩的施工，一般情况下采用分段压放、逐段接长的方法。其程序为：测量定位-桩机一就位一再压桩一送桩至设计桩顶标高一终止压桩一切割桩头3、桩机安装就位桩机现场安装：桩机安装方法具体见桩机安拆方案。桩机就位：利用桩机上行走装置、移动行走就位，行走过程中要保持架底盘平稳，桩机就位后将行走油门关闭,然后将机架底盘调到水平固定。4、桩位放线：该工程平面布

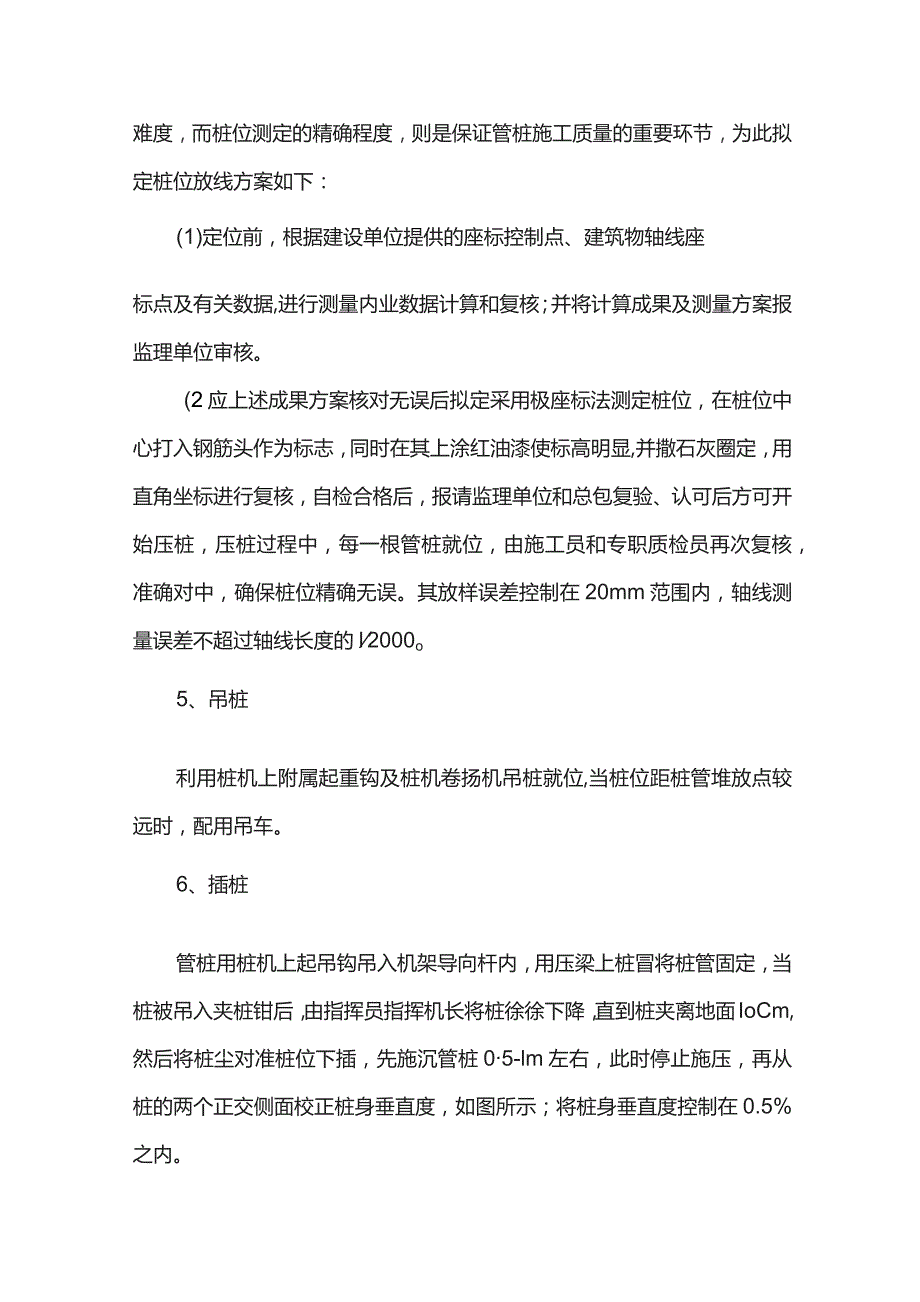

2、置形状为多变形群体组成,平面几何图形较为复杂,建筑工程轴线与测量控制座标系不平行,给工程轴线定位和桩位放样工作造成一定难度，而桩位测定的精确程度，则是保证管桩施工质量的重要环节，为此拟定桩位放线方案如下：(1)定位前，根据建设单位提供的座标控制点、建筑物轴线座标点及有关数据,进行测量内业数据计算和复核；并将计算成果及测量方案报监理单位审核。(2应上述成果方案核对无误后拟定采用极座标法测定桩位，在桩位中心打入钢筋头作为标志，同时在其上涂红油漆使标高明显,并撒石灰圈定，用直角坐标进行复核，自检合格后，报请监理单位和总包复验、认可后方可开始压桩，压桩过程中，每一根管桩就位，由施工员和专职质检员再次复

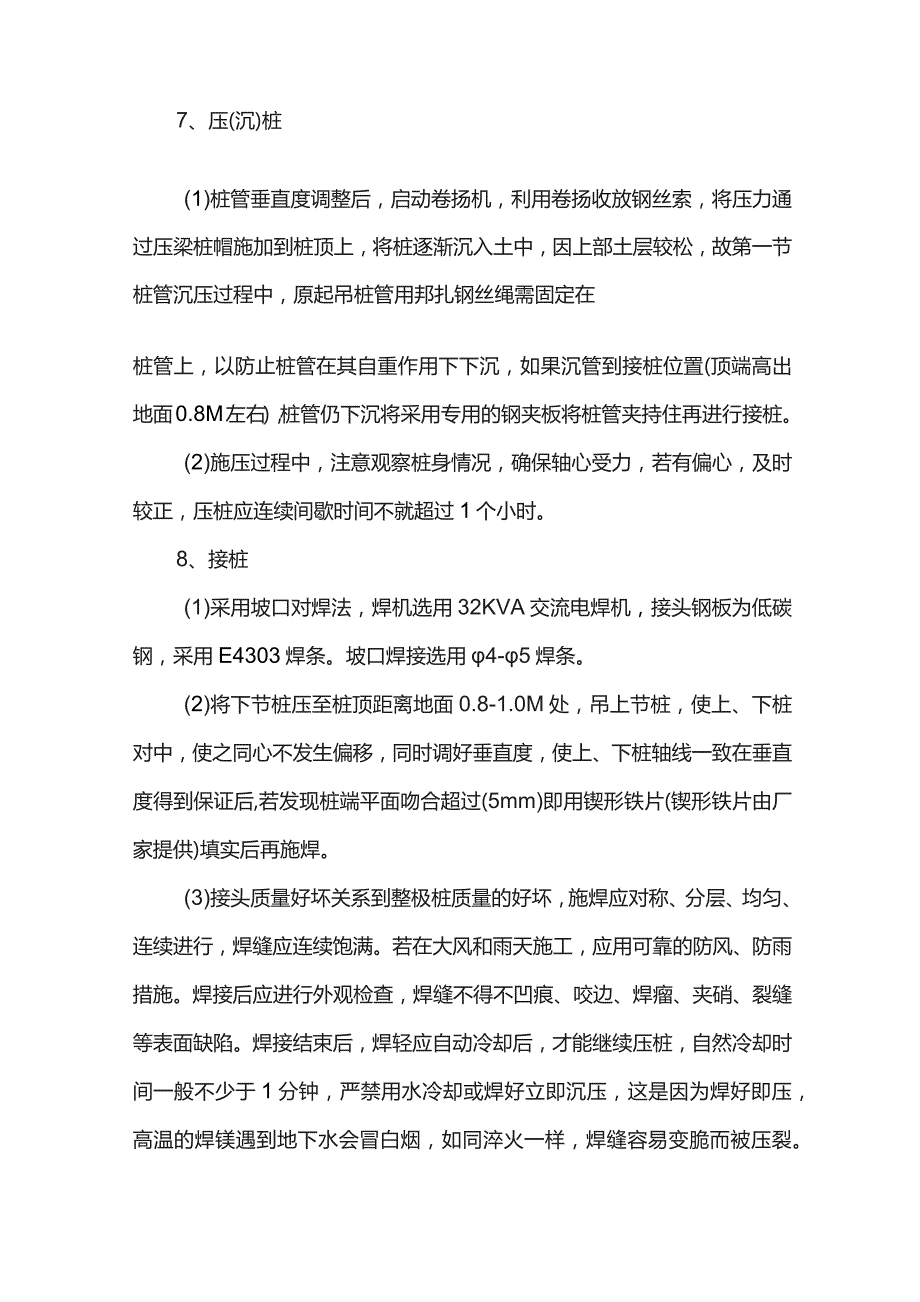

3、核，准确对中，确保桩位精确无误。其放样误差控制在20mm范围内，轴线测量误差不超过轴线长度的l2000o5、吊桩利用桩机上附属起重钩及桩机卷扬机吊桩就位,当桩位距桩管堆放点较远时，配用吊车。6、插桩管桩用桩机上起吊钩吊入机架导向杆内，用压梁上桩冒将桩管固定，当桩被吊入夹桩钳后，由指挥员指挥机长将桩徐徐下降，直到桩夹离地面IoCm,然后将桩尘对准桩位下插，先施沉管桩05-lm左右，此时停止施压，再从桩的两个正交侧面校正桩身垂直度，如图所示；将桩身垂直度控制在0.5%之内。7、压(沉)桩(1)桩管垂直度调整后，启动卷扬机，利用卷扬收放钢丝索，将压力通过压梁桩帽施加到桩顶上，将桩逐渐沉入土中，因上部
4、土层较松，故第一节桩管沉压过程中，原起吊桩管用邦扎钢丝绳需固定在桩管上，以防止桩管在其自重作用下下沉，如果沉管到接桩位置(顶端高出地面0.8M左右)，桩管仍下沉将采用专用的钢夹板将桩管夹持住再进行接桩。(2)施压过程中，注意观察桩身情况，确保轴心受力，若有偏心，及时较正，压桩应连续间歇时间不就超过1个小时。8、接桩(1)采用坡口对焊法，焊机选用32KVA交流电焊机，接头钢板为低碳钢，采用E4303焊条。坡口焊接选用4-5焊条。(2)将下节桩压至桩顶距离地面0.8-1.0M处，吊上节桩，使上、下桩对中，使之同心不发生偏移，同时调好垂直度，使上、下桩轴线一致在垂直度得到保证后,若发现桩端平面吻合超
5、过(5mm)即用锲形铁片(锲形铁片由厂家提供)填实后再施焊。(3)接头质量好坏关系到整极桩质量的好坏，施焊应对称、分层、均匀、连续进行，焊缝应连续饱满。若在大风和雨天施工，应用可靠的防风、防雨措施。焊接后应进行外观检查，焊缝不得不凹痕、咬边、焊瘤、夹硝、裂缝等表面缺陷。焊接结束后，焊轻应自动冷却后，才能继续压桩，自然冷却时间一般不少于1分钟，严禁用水冷却或焊好立即沉压，这是因为焊好即压，高温的焊镁遇到地下水会冒白烟，如同淬火一样，焊缝容易变脆而被压裂。当管桩较密集且桩接头有较大裂缝时，压桩引起的土体上涌，有可能将桩接头拉断，造成严重的质量事故。同时施焊前，桩端钢帽应用钢丝刷刷净，去掉上面的泥土
6、、铁锈等杂物。(4)焊接完毕，进行三检制度(自检一总包检监理工科检)，合格后方可沉压。9、送桩(1)当设计桩顶标高低于地面标高时，采用专用桩筒送桩。(2)送桩方法：将送桩筒底端对准送桩桩顶(锥形导向头套桩管内空)，然后施压以便达到设计标高位置，桩顶标高采用水准仪测量控制.(3)送桩完毕，遗留桩坑采用片、块石回填，以防发生安全事故。(4)当达到桩管极限压力后而没有达到设计标高，停止送桩，待土方挖好后，由总包单位再进行切割桩头。二、工程质量保证与管理措施(一)为了方便管桩施工，质量得到保证，特制定严格的质量保证措施：1、施工前必须进行施工图纸会审:参与桩基施工技术交底会议。组织全体职员学习有关规范
7、，熟悉并掌握施工工艺技术流程，增强质量意识，提高施工责任感。2、严格按图纸施工，配备专职质检员，严格执行各有关质量管理制度，确保工程质量符合规范要求。3、经纬仪、水准仪等在使用前均应进行校正标定，桩位测量放样必须由专职测量员负责，桩位测放后应进行复核。自复无误后再请现场工程监理、总包代表复核，以防因测量放样误差使桩产生偏位。4、管桩进场后进行严格检查，对于不符合99浙G22图集标准的桩，严禁使用，并立即退回厂家。5、沉桩过程中，一旦发生桩身垂直度误差大于设计要求时应立即停止沉桩，采取相应措施进行纠正。6、当沉桩过程中出现以下情况应立即停止施工，并及时通报监量、设计等有关人员，我方分析原因，提出
8、可行性处理措施,请监理、设计等有关人员审批。(1)桩身突然倾斜、跑位：(2)桩端碎碎：(3)地面明显隆起邻桩上浮或位移过大；(4)桩的下沉状况与土质地质报告资料明显不符或试验桩的不沉记录相比有异常形象；(5)当沉桩时，周围建筑物或设施出现明显开裂或破坏时。7、接桩质量控制在三级以上，必须持证上岗，为保证电焊质量，逢大雨时停止施焊。8、各施工班组要认真做好施工记录，如实正确，对原始资料应及时管理。9、在施工中如遇到重大生产、技术问题，应及时向甲方监理部门、设计单位等汇报，并提示其处理措施。10、采用科学的打桩流水和打桩顺序。(二)工程质量控制方法1、施工中实施两级技术交底的措施，防止对图纸，规范
9、及技术标准不熟悉,不了解,及重视进度,忽视质量或靠经验施工的盲目性，坚决做到质量第一，严格按有关规范、标准指导施工，切实落实质量管理制度。2、桩位位置正确是保证工程质量的关键，压桩前按如下程序进行控制：坐标数据计算复核检查一报审一批准一施测放样一自检合格T艮验一验收合格T比准一桩机就位插桩。3、接桩：管桩焊接质量是影响桩身质量的关键，必须保证焊接质量达到规范标准的规定。施焊人员必须持上岗证方可操作。坡口焊的焊条大小应根据桩端间隙选用，焊缝分三层施焊，终焊时焊缝必须饱满，无漏焊、无夹渣现象。焊接质量控制程序：底桩与上节桩对接同心测量复核校正垂直度合格一施焊-焊工自检合格一施工员、质量员验收验收合格一向总包、监理单位报验一验收合格一批准施压。但应注意做到从终焊到施压向隔必须保证自然冷却5-8min,高温条件下适当延长冷却时间。4、管桩单桩承载力应符合设计要求，如低于设计值，应及时通报设计单位、业主和相关单位。控制方法：压桩至设计标高后，最终压力偏低或低于设计值，应采用压下一根柱时一次不要压到设计标高,根据实际情况预留一段长度停压相应天数后进行复压,取两次压力读数的差值，换算出压力最终值，并及时向有关各方通报。向设计单位提供数据供其参考。
