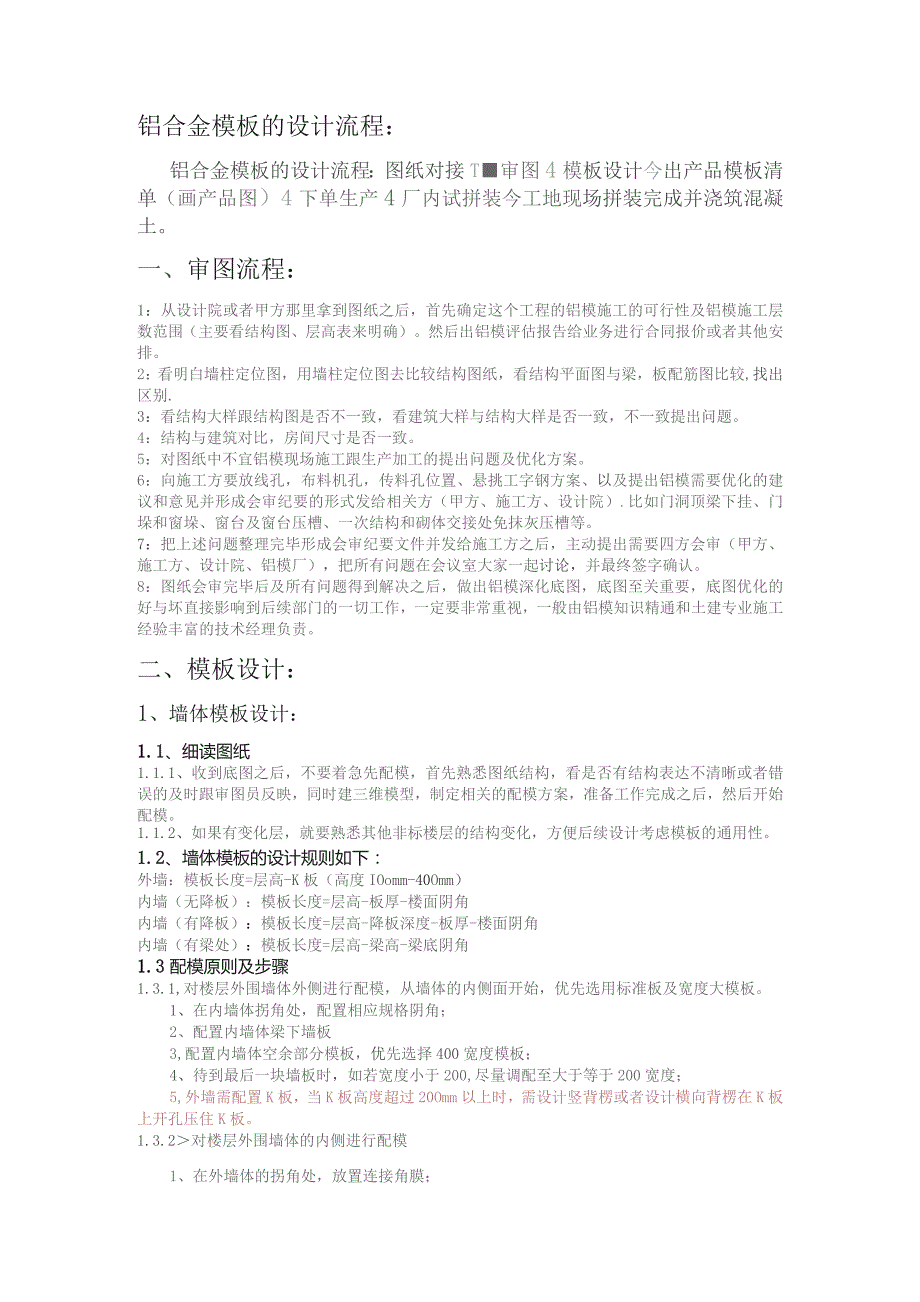

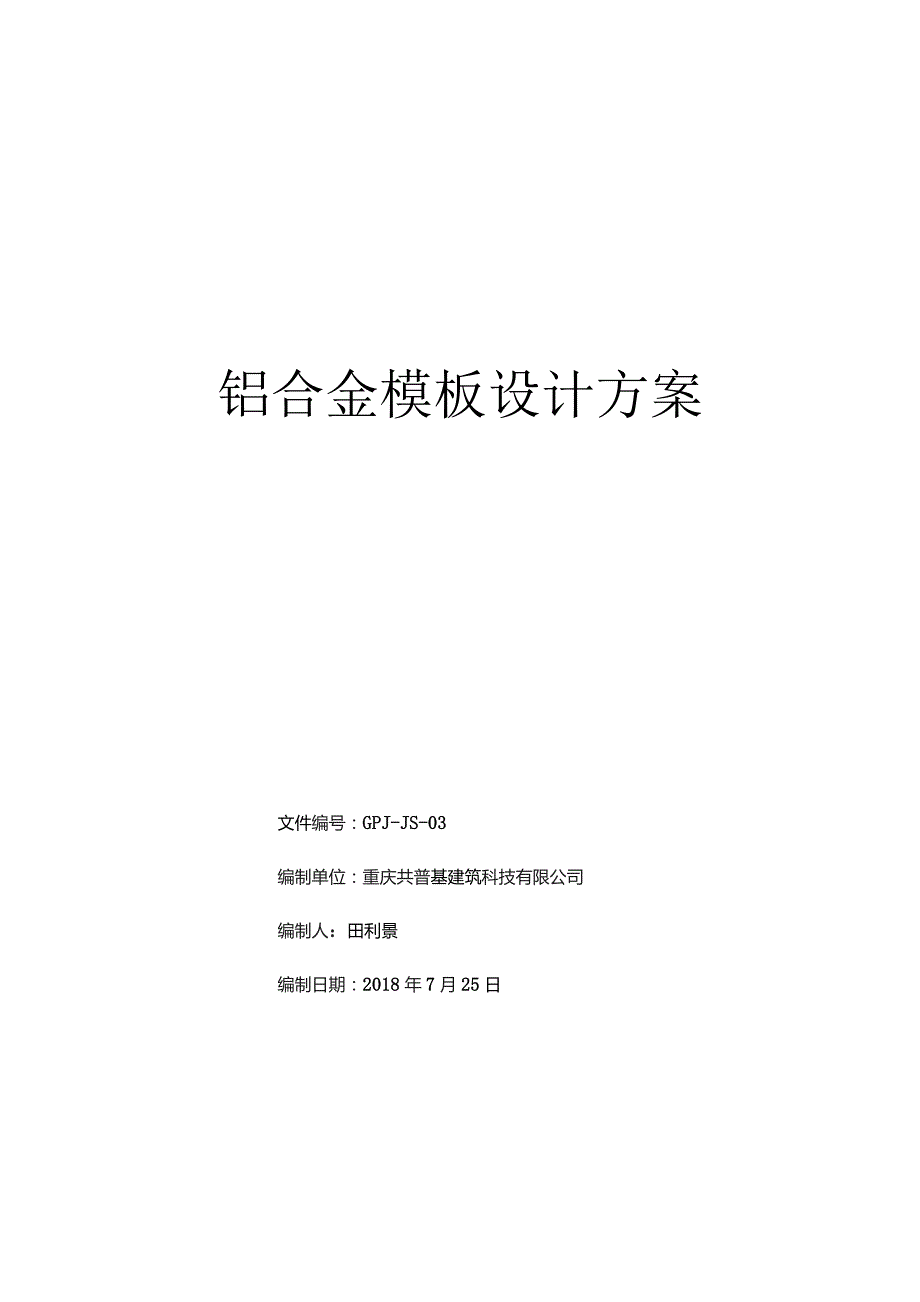

1、铝合金模板设计方案文件编号：GPJ-JS-03编制单位：重庆共普基建筑科技有限公司编制人：田利景编制日期：2018年7月25日铝合金模板的设计流程：铝合金模板的设计流程：图纸对接T审图4模板设计今出产品模板清单（画产品图）4下单生产4厂内试拼装今工地现场拼装完成并浇筑混凝土。一、审图流程：1：从设计院或者甲方那里拿到图纸之后，首先确定这个工程的铝模施工的可行性及铝模施工层数范围（主要看结构图、层高表来明确）。然后出铝模评估报告给业务进行合同报价或者其他安排。2：看明白墙柱定位图，用墙柱定位图去比较结构图纸，看结构平面图与梁，板配筋图比较,找出区别.3：看结构大样跟结构图是否不一致，看建筑大样与
2、结构大样是否一致，不一致提出问题。4：结构与建筑对比，房间尺寸是否一致。5：对图纸中不宜铝模现场施工跟生产加工的提出问题及优化方案。6：向施工方要放线孔，布料机孔，传料孔位置、悬挑工字钢方案、以及提出铝模需要优化的建议和意见并形成会审纪要的形式发给相关方（甲方、施工方、设计院）.比如门洞顶梁下挂、门垛和窗垛、窗台及窗台压槽、一次结构和砌体交接处免抹灰压槽等。7：把上述问题整理完毕形成会审纪要文件并发给施工方之后，主动提出需要四方会审（甲方、施工方、设计院、铝模厂），把所有问题在会议室大家一起讨论，并最终签字确认。8：图纸会审完毕后及所有问题得到解决之后，做出铝模深化底图，底图至关重要，底图优化
3、的好与坏直接影响到后续部门的一切工作，一定要非常重视，一般由铝模知识精通和土建专业施工经验丰富的技术经理负责。二、模板设计：1、墙体模板设计：1.1、细读图纸1.1.1、收到底图之后，不要着急先配模，首先熟悉图纸结构，看是否有结构表达不清晰或者错误的及时跟审图员反映，同时建三维模型，制定相关的配模方案，准备工作完成之后，然后开始配模。1.1.2、如果有变化层，就要熟悉其他非标楼层的结构变化，方便后续设计考虑模板的通用性。1.2、墙体模板的设计规则如下：外墙：模板长度=层高-K板（高度IOomm-40Omm）内墙（无降板）：模板长度=层高-板厚-楼面阴角内墙（有降板）：模板长度=层高-降板深度-

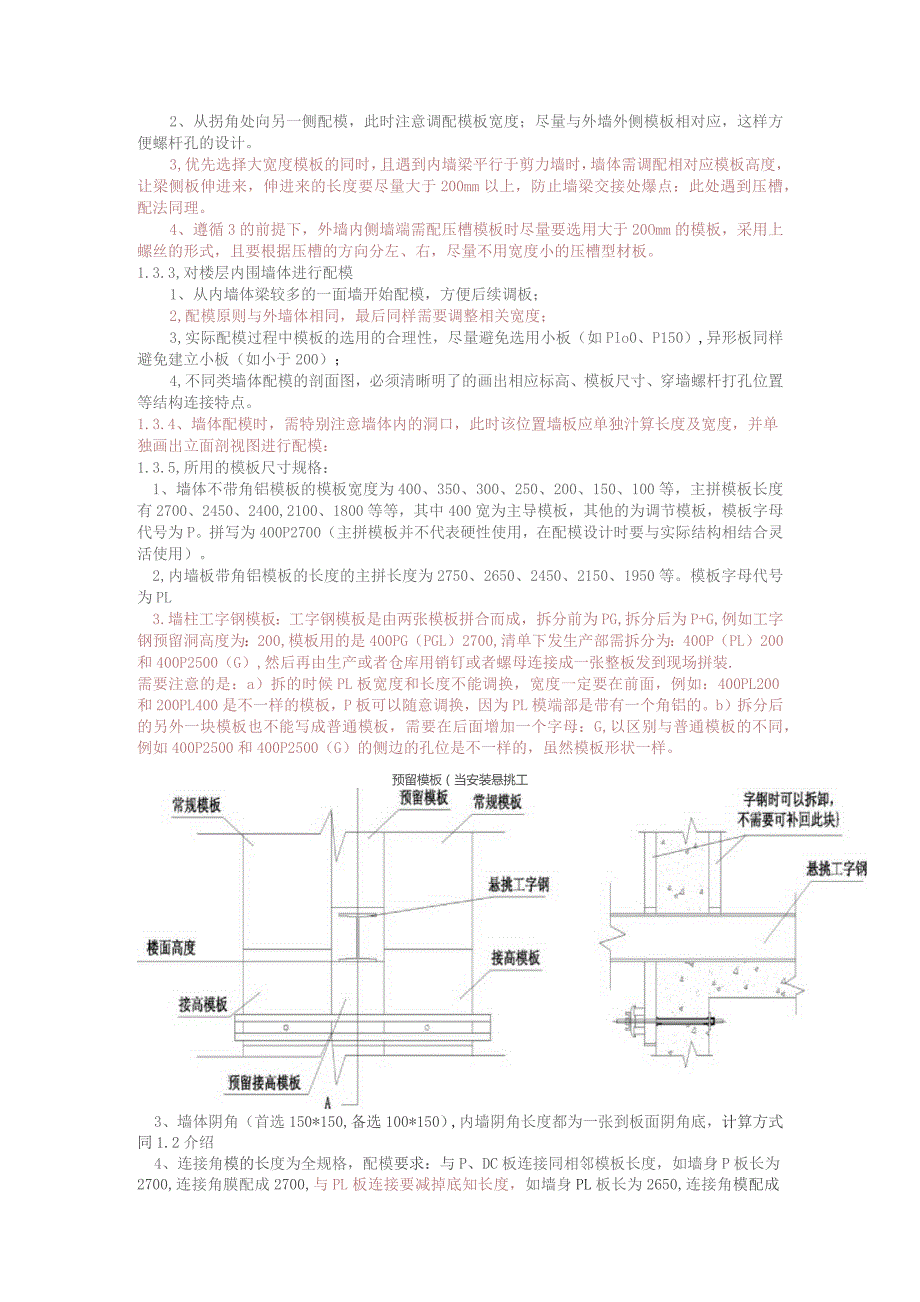

4、板厚-楼面阴角内墙（有梁处）：模板长度=层高-梁高-梁底阴角1.3配模原则及步骤1.3.1,对楼层外围墙体外侧进行配模，从墙体的内侧面开始，优先选用标准板及宽度大模板。1、在内墙体拐角处，配置相应规格阴角；2、配置内墙体梁下墙板3,配置内墙体空余部分模板，优先选择400宽度模板；4、待到最后一块墙板时，如若宽度小于200,尽量调配至大于等于200宽度；5,外墙需配置K板，当K板高度超过20Omm以上时，需设计竖背楞或者设计横向背楞在K板上开孔压住K板。1.3.2对楼层外围墙体的内侧进行配模1、在外墙体的拐角处，放置连接角膜；2、从拐角处向另一侧配模，此时注意调配模板宽度；尽量与外墙外侧模板相对
5、应，这样方便螺杆孔的设计。3,优先选择大宽度模板的同时，且遇到内墙梁平行于剪力墙时，墙体需调配相对应模板高度，让梁侧板伸进来，伸进来的长度要尽量大于200mm以上，防止墙梁交接处爆点：此处遇到压槽，配法同理。4、遵循3的前提下，外墙内侧墙端需配压槽模板时尽量要选用大于20Omm的模板，采用上螺丝的形式，且要根据压槽的方向分左、右，尽量不用宽度小的压槽型材板。1.3.3,对楼层内围墙体进行配模1、从内墙体梁较多的一面墙开始配模，方便后续调板；2,配模原则与外墙体相同，最后同样需要调整相关宽度；3,实际配模过程中模板的选用的合理性，尽量避免选用小板（如Plo0、P150）,异形板同样避免建立小板（
6、如小于200）；4,不同类墙体配模的剖面图，必须清晰明了的画出相应标高、模板尺寸、穿墙螺杆打孔位置等结构连接特点。1.3.4、墙体配模时，需特别注意墙体内的洞口，此时该位置墙板应单独汁算长度及宽度，并单独画出立面剖视图进行配模：1.3.5,所用的模板尺寸规格：1、墙体不带角铝模板的模板宽度为400、350、300、250、200、150、100等，主拼模板长度有2700、2450、2400,2100、1800等等，其中400宽为主导模板，其他的为调节模板，模板字母代号为P。拼写为400P2700（主拼模板并不代表硬性使用，在配模设计时要与实际结构相结合灵活使用）。2,内墙板带角铝模板的长度的主
7、拼长度为2750、2650、2450、2150、1950等。模板字母代号为PL3.墙柱工字钢模板：工字钢模板是由两张模板拼合而成，拆分前为PG,拆分后为P+G,例如工字钢预留洞高度为：200,模板用的是400PG（PGL）2700,清单下发生产部需拆分为：400P（PL）200和400P2500（G）,然后再由生产或者仓库用销钉或者螺母连接成一张整板发到现场拼装.需要注意的是：a）拆的时候PL板宽度和长度不能调换，宽度一定要在前面，例如：400PL200和200PL400是不一样的模板，P板可以随意调换，因为PL模端部是带有一个角铝的。b）拆分后的另外一块模板也不能写成普通模板，需要在后面增加
8、一个字母：G,以区别与普通模板的不同，例如400P2500和400P2500（G）的侧边的孔位是不一样的，虽然模板形状一样。预留模板（当安装悬挑工3、墙体阴角（首选150*150,备选100*150）,内墙阴角长度都为一张到板面阴角底，计算方式同1.2介绍4、连接角模的长度为全规格，配模要求：与P、DC板连接同相邻模板长度，如墙身P板长为2700,连接角膜配成2700,与PL板连接要减掉底知长度，如墙身PL板长为2650,连接角模配成2600。字母代号为T5,K板配模同梁侧板，他的作用是：拆除这层模板时不用拆除这个水平放置K板模板，它做为安装上层模板时的支撑（K板随结构标高）。承接外墙上层与下
9、层之间的模板（K板）安装示意图1.4、墙体厚度控制：在两模板之间对拉螺栓上安装定位穿墙管，定位穿墙管由定位胶塞（柠檬头）和PP胶管组成，再加上工地现场的水泥内撑条，这样墙体截面厚度控制会很准确。1.5、外墙体垂直度控制：为了准确、方便调整墙体垂直度，在墙体模板一侧安装斜支撑，在一侧安装2支以上斜支撑,斜支撑间距1200-200Onln1,小于1200的墙体安装一支即可,墙体两侧安装的斜支撑尽量在同一位置，降板处不允许安装斜支撑：墙柱根部用砂浆封堵,防止墙柱位移,而且可防止墙柱根部漏浆，楼面板浇注时必须事先预留斜支撑安装孔。gO2梁的设计:2.1、细读图纸2.1.1、收到底图之后，不要着急先配模
10、，首先熟悉图纸结构，看是否有结构表达不清晰或者错误的及时跟审图员反映，同时建三维模型，制定相关的配模方案，准备工作完成之后，然后开始配模。2.1.2,如果有变化层，就要熟悉其他非标楼层的结构变化，方便后续设计考虑模板的通用性。2.2、设计梁底、梁侧阴角(E)2.2.1、审图无误后，综合相关图纸，正确理解标准层各部分的结构形状和尺寸。从设计梁阴角开始，一般分水平方向的梁底阴角以及竖更方向梁侧的阴角。当梁平行与墙时水平方向的梁底阴角一般两端伸出梁侧外50mm,当梁垂直于墙时，水平方向梁底阴角两端需伸出梁侧阴角在墙这一面的长度，通常设计是把竖直方向的梁侧阴角放在水平方向的梁底阴角上梁平行于墙梁垂直于
11、墙2.3、设计梁底DP2.3.1、如果梁底板长度在HOOmm以内，则梁底不需要DP(梁底晚拆头)；如果梁底板长度大于IIoOmm,则需要DP,DP与DP之间的间距控制在UOOlnm以内。2.3.2、大于40Omm宽的梁，DP模板所焊铝管应使用双排铝管支撑，大于80Omm宽的梁使用三排铝管支撑、按400一个等级，依次类推。小于等于40Omm宽的梁，DP下焊一根铝管支撑，DP长度规定比梁宽大30mm,边各伸出15mm。梁底支撑示意2.3.3、梁底DP的位置与原则1、3.3米以下的楼层，对于3.3米以下的楼层，支撑体系是采用独立钢支撑，支撑立杆与立杆之间不需要连接水平杆，即梁底支撑与楼面支撑不需要连
12、接，也就意味梁底顶板不需要和楼面LC纵横对齐。2,3.3米以上的楼层。对于这样的楼，支撑立杆与立杆之间是要连接水平杆的，即梁底的支撑与楼面的支撑用水平杆连成一个整体，故在设计梁底顶板位置的时候，要考虑梁底顶板的位置与楼面LC是纵横对齐的，且纵横的水平杆尽量长度统一，避免水平杆种类太多，且梁底板和楼面板的种类尽量少.水平杆在高度方向具体设计，详见具体配模方案。2.4：设计梁底板（D、P板）2.4.1、梁底板优先选用1100mm的D板，且长度不宜超过1100三,如果梁底板不够设置2块IlOO梁底板，则均等排布梁底板（见图1）,如果不能设置3块IIOo梁底板，则中间设置IIoO梁底板，两侧均等分布（
13、见图2）:设置原则为：结构合理，受力均匀，模板标准板通用。1.L5(1)200x500图11.LK102200x400图22.4.2、如楼层使用铝模都是标准层，结构一直没有变化，则梁底板不用考虑变截面，底板长度不超过IlOOmm.梁宽有变化的情况。根据梁图，如果随楼层的变化梁宽有变化，那么梁底板应根据变化的具体情况采用拼接组合的模板，以后梁变窄的时候抽掉相应的底板，剩下的底板刚好可以继续使用，从而节约材料合理利用。2.5：设计梁侧板（P板）2.5.1、计算侧板的尺寸时注意梁有没有沉降、与梁相接的楼面有没有沉降。2.5.2、梁侧板的长度控制在1800三范围内，宽度的计算方法，没沉降时：梁高-板厚
14、-阴角,有沉降时：梁高-（板厚+沉降+阴角）2.6：梁板加固2.6.1、-般3.3米以上的楼层高，不能使用独立刚支撑，支撑与支撑之间需搭设横杆，所以梁底支撑需与楼面支撑连成一体。3.3米以下的楼层高，一般使用独立钢支撑，即立杆与立杆之间不需要搭设横杆加固。2.6.2、梁侧板加固：梁底、梁侧模板采用全铝合金模板，梁侧模板与梁底模板以连接角模连接，主次梁侧模以阴角连接，梁侧模板与楼面模板以阴角连接.零梁模板的组成2.6.4、在梁底模板设置梁底晚拆支撑模板，在梁底晚拆模板卜.安装独立钢支撑，支撑间距最大不超过1.2米。2.6.5、当外侧梁没有楼面时，梁侧模板配到与楼面平，可以增加对拉盖板、角铁拉杆或
15、者 设置横向背楞，以此防止涨模及校止侧模垂直度和平宜度。对拉板竖背楞650长外墙梁侧模板加固安装3.楼面板设计：3.1：设计楼面周围阴角(E)、阴拐角(EG)3.1.1、楼面四个转角处设计拐角阴角，现在标准的拐角阴角是XXXXEG400的转角阴角。3.1.2、设计拐角阴角与拐角阴角之间的阴角。应先设计一个易拆阴角，现在第一标准的易拆阴角是XXXXEC1800,第二标准为1500。易拆阴角设计完了后在设计其他阴角。通常，易拆阴角的长度最大不超过1800mm,同时阴角的长度种类尽量少。注意，如果有出现梁底平板底的情况(即没有梁测板，或者梁侧板全部是挂模)，那相接处应该是没有阴角的。3.2：设计楼面龙骨(L/LS)3.2.1,设计龙骨前，楼面的阴角是应该已经完成了。在这基础上，楼面的横向或纵向的长度尺寸己确定，龙骨的方向应垂直于长边，平行于短边。短边净空距离W1300mm的情况可以不设龙骨.3.2.2、设计双接头LS,最大的尺寸是Iooomm,代号为LS1000,规格为：100X10003.2.3、设计单接头L,L的最大尺寸应是90Onlnb90Omm以下任意长度嵌补，两端的L尽量控制成尺寸一样，L的种类也不宜太多。3.2.4、设计楼面晚拆头LC,截面尺寸为IOonIm,LC用于连接LS
