《附件5. 中国民航机场建设集团有限公司建筑工程实体质量抽检方案.docx》由会员分享，可在线阅读，更多相关《附件5. 中国民航机场建设集团有限公司建筑工程实体质量抽检方案.docx（12页珍藏版）》请在第壹文秘上搜索。

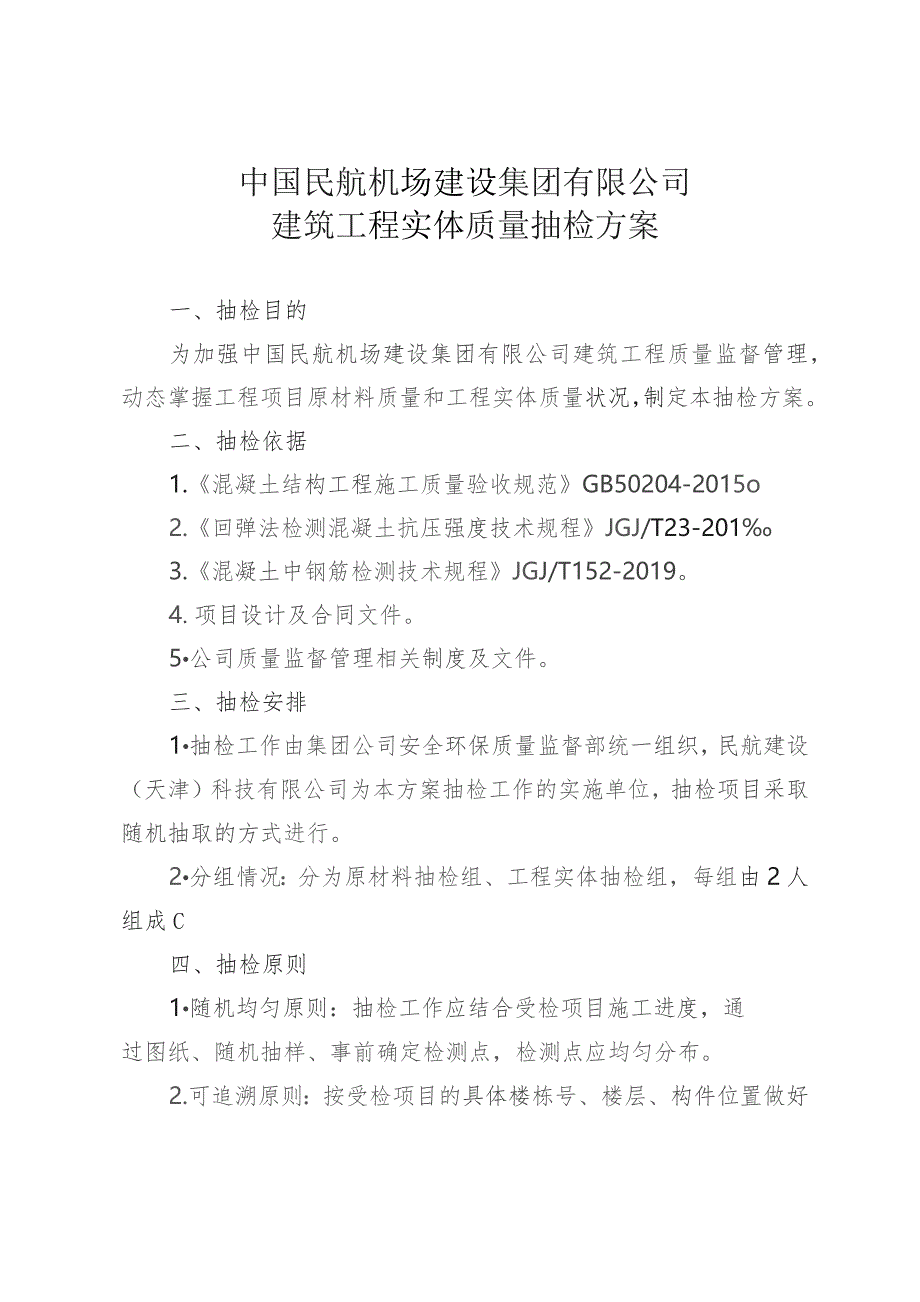

1、中国民航机场建设集团有限公司建筑工程实体质量抽检方案一、抽检目的为加强中国民航机场建设集团有限公司建筑工程质量监督管理，动态掌握工程项目原材料质量和工程实体质量状况，制定本抽检方案。二、抽检依据1.混凝土结构工程施工质量验收规范GB50204-2015o2.回弹法检测混凝土抗压强度技术规程JGJ/T23-2013.混凝土中钢筋检测技术规程JGJ/T152-2019。4.项目设计及合同文件。5公司质量监督管理相关制度及文件。三、抽检安排1抽检工作由集团公司安全环保质量监督部统一组织，民航建设（天津）科技有限公司为本方案抽检工作的实施单位，抽检项目采取随机抽取的方式进行。2分组情况：分为原材料抽检

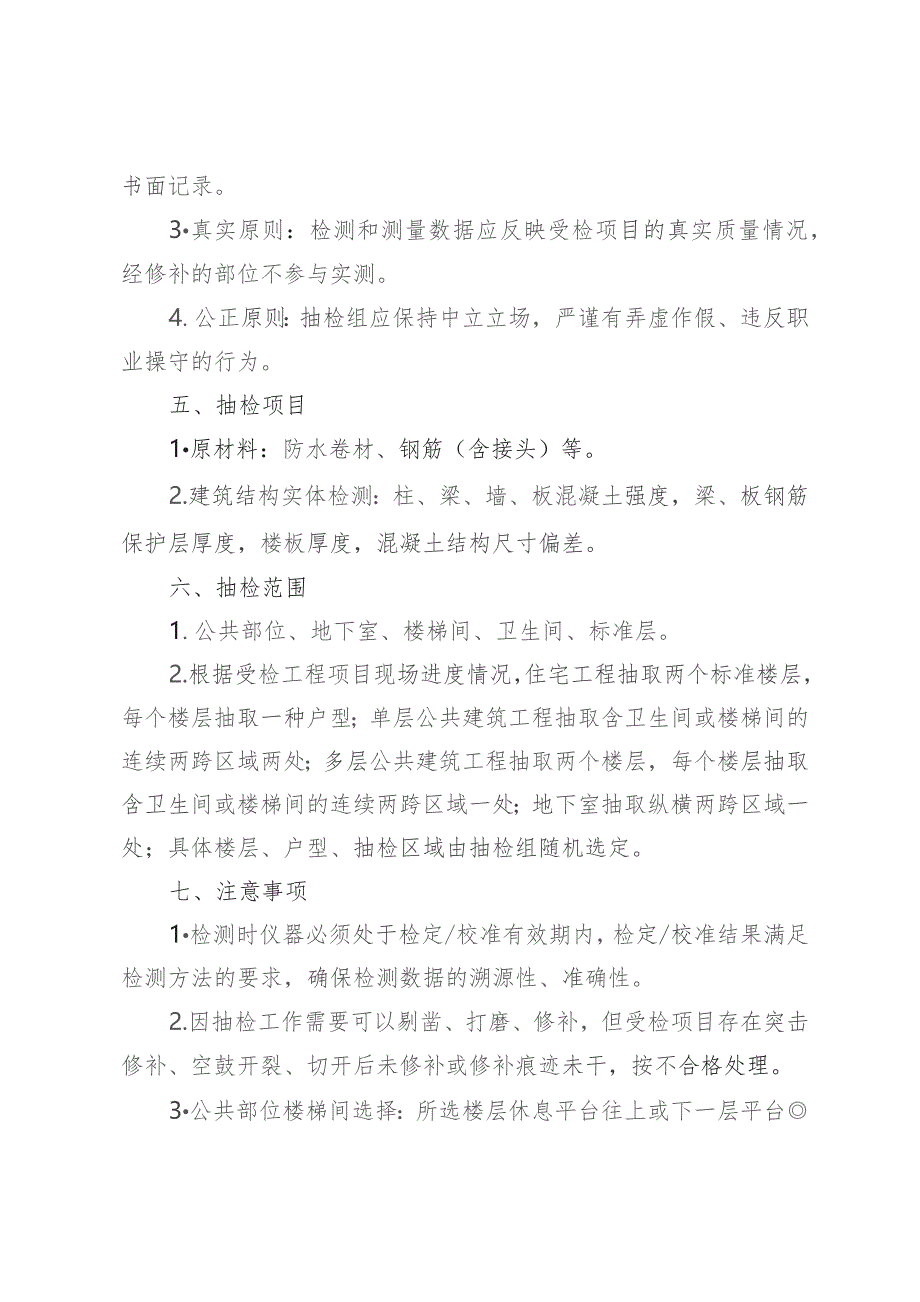

2、组、工程实体抽检组，每组由2人组成C四、抽检原则1随机均匀原则：抽检工作应结合受检项目施工进度，通过图纸、随机抽样、事前确定检测点，检测点应均匀分布。2.可追溯原则：按受检项目的具体楼栋号、楼层、构件位置做好书面记录。3真实原则：检测和测量数据应反映受检项目的真实质量情况，经修补的部位不参与实测。4.公正原则：抽检组应保持中立立场，严谨有弄虚作假、违反职业操守的行为。五、抽检项目1原材料：防水卷材、钢筋（含接头）等。2.建筑结构实体检测：柱、梁、墙、板混凝土强度，梁、板钢筋保护层厚度，楼板厚度，混凝土结构尺寸偏差。六、抽检范围1.公共部位、地下室、楼梯间、卫生间、标准层。2.根据受检工程项目现

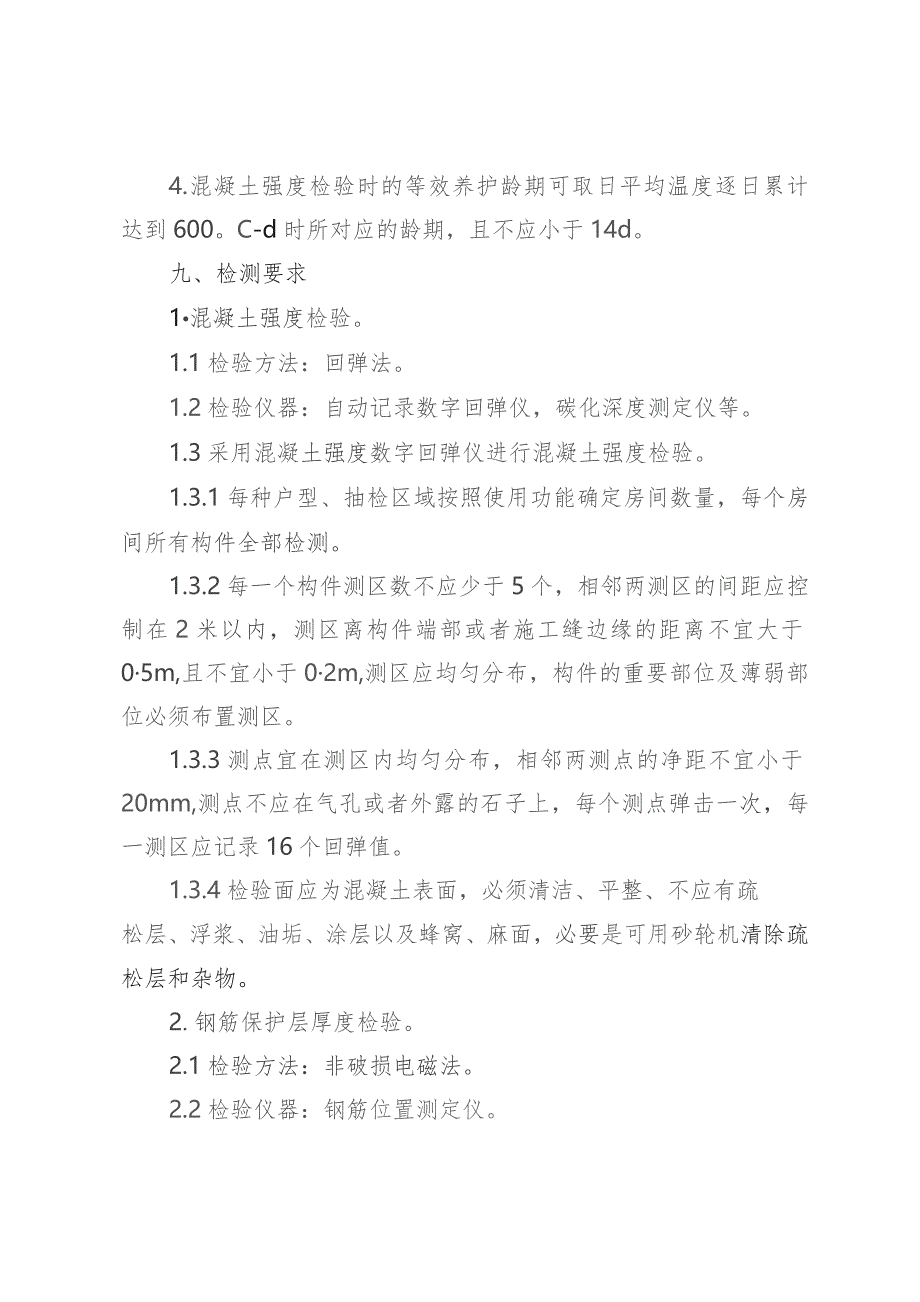

3、场进度情况，住宅工程抽取两个标准楼层，每个楼层抽取一种户型；单层公共建筑工程抽取含卫生间或楼梯间的连续两跨区域两处；多层公共建筑工程抽取两个楼层，每个楼层抽取含卫生间或楼梯间的连续两跨区域一处；地下室抽取纵横两跨区域一处；具体楼层、户型、抽检区域由抽检组随机选定。七、注意事项1检测时仪器必须处于检定/校准有效期内，检定/校准结果满足检测方法的要求，确保检测数据的溯源性、准确性。2.因抽检工作需要可以剔凿、打磨、修补，但受检项目存在突击修补、空鼓开裂、切开后未修补或修补痕迹未干，按不合格处理。3公共部位楼梯间选择：所选楼层休息平台往上或下一层平台4.混凝土强度检验时的等效养护龄期可取日平均温度逐
4、日累计达到600。C-d时所对应的龄期，且不应小于14d。九、检测要求1混凝土强度检验。1.1检验方法：回弹法。1.2检验仪器：自动记录数字回弹仪，碳化深度测定仪等。1.3采用混凝土强度数字回弹仪进行混凝土强度检验。1.3.1每种户型、抽检区域按照使用功能确定房间数量，每个房间所有构件全部检测。1.3.2每一个构件测区数不应少于5个，相邻两测区的间距应控制在2米以内，测区离构件端部或者施工缝边缘的距离不宜大于05m,且不宜小于02m,测区应均匀分布，构件的重要部位及薄弱部位必须布置测区。1.3.3测点宜在测区内均匀分布，相邻两测点的净距不宜小于20mm,测点不应在气孔或者外露的石子上，每个测点
5、弹击一次，每一测区应记录16个回弹值。1.3.4检验面应为混凝土表面，必须清洁、平整、不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面，必要是可用砂轮机清除疏松层和杂物。2.钢筋保护层厚度检验。2.1检验方法：非破损电磁法。2.2检验仪器：钢筋位置测定仪。2.3采用钢筋位置测定仪进行梁、板类构件钢筋保护层厚度检验O2.3.1对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。2.3.2钢筋保护层厚度检验时，梁的纵向受力钢筋保护层厚度的允许偏差：（+10、-7）mm,板的纵向受力钢筋保护层厚度的允许偏差：（+8、-5）Emo
6、2.3.3当全部钢筋保护层厚度检验的合格率为90%及以上时，可判为合格；当全部钢筋保护层厚度检验的合格率小于90%但不小于80%时，可再抽取相同数量的构件进行检验，当按两次抽样总和计算的合格率为90%及以上时，仍可判为合格。3.结构尺寸偏差检验。3.1截面尺寸偏差检验。3.1.1检验方法：尺量。3.1.2检验工具：5m钢卷尺。3.13以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米；同一墙/柱面作为1个实测区；墙/柱：每个实测区从地面向上300mm和150Omm各测量截面尺寸1次，再任取其他部位一处，取三次测量结果平均值。3.1.4示例:地面墙柱被而尺寸测Iit示直3.2碎结构表面平整度检验。3.
7、2.1检验方法：靠尺检测。3.2.2检验工具：2米靠尺、楔形塞尺。3.2.3指标说明：反映层高范围内剪力墙、硅柱表面平整程度口324合格标准:0,8mmo3.2.5测量方法和数据记录：3.2.5.1剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。3.2.5.2当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角；按45度角斜放靠尺，累计测2次表面平整度，跨洞口部位必测。3.2.5.3当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度，跨洞口部位必测。325.4碎柱：可以不测表面平整度。3.2.6示例
8、：3.3碎结构顶板水平度极差。3.3.1检验方法：激光扫平仪（激光测距仪）检测。3.2.2检验工具：激光扫平仪、具有足够刚度的5米钢卷尺；或激光测距仪、2米靠尺。3.3.3指标说明：考虑实际测量的可操作性，选取同一功能房间碎项板内四个角点和一个中点距离同一水平基准线之间5个实测值的极差值，综合反映同一房间硅顶板的平整程度。3.3.4合格标准：0,15mmo3.3.5测量方法和数据记录：3.3.5.1同一功能房间硅顶板作为1个实测区。3.3.5.2使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区距顶板天花线约30Cm处位置选取4个角点。以及板跨几何中心位（若板单侧跨度较大可在中心部位增
9、加1个测点），分别测量碎顶板与水平基准线之间的5个垂直距离。以最低点为基准点，计算另外四点与最低点之间的偏差。偏差值w15mm时实测点合格；最大偏差值w20mm时，5个偏差值（基准点偏差值以O计）的实际值作为判断该实测指标合格率的5个计算点。最大偏差值20Em时，5个偏差值均按最大偏差值计，作为判断该实测指标合格率的5个计算点。336示例：3.4色结构楼板厚度偏差。3.4.1检验方法：超声波楼板测厚仪（非破损法）。3.4.2检验工具：超声波楼板测厚仪。3.4.3指标说明：反映同跨板的厚度施工尺寸与设计图尺寸的偏差O3.4.4合格标准：【一5,8mmo3.4.5测量方法和数据记录。3.4.5.1
10、同一跨板作为1个实测区，每个实测区取1个样本点，取点位置为该板跨中区域。3.4.5.2测量所抽查跨的楼板厚度，采用非破损法测量，将测厚仪发射探头与接收探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离，移动接收探头，当仪器显示为最小值时，即为楼板的厚度。3.4.6示例：3.5硅结构楼层净高。3.5.1检验方法：激光测距仪法。3.5.2检验工具：激光测距仪、或具有足够刚度的5米钢卷尺。3.5.3指标说明：考虑实际测量的可操作性，选取同一功能房间碎顶板内四个角点和一个中点距离地面5个实测值的极差值，综合反映同一房间楼层净高。3.5.4合格标准：20mn3.5.5测量方法和数据记录。
11、3.5.5.1同一功能房间碎顶板作为1个实测区。3.5.5.2使用激光测距仪，在同一实测区距顶板天花线约30cm处位置选取4个角点（避开梁的位置），以及板跨几何中心位（若板单侧跨度较大可在中心部位增加1个测点），分别测量碎顶板与地面之间的5个垂直距离。偏差值W垂直距离时实测点合格；最大偏差值w20e时，5个偏差值（基准点偏差值以0计）的实际值作为判断该实测指标合格率的5个计算点。最大偏差值20ErTl时，5个偏差值均按最大偏差值计，作为判断该实测指标合格率的5个计算点。3.6示例：4原材检验。4.1钢筋原材检验。序号检测项目检测内容抽样方法及数量检测依据判定依据仪器设备1热轧带肋钢筋力学性能、
12、弯曲/反向弯曲性能、耄量偏差、抗震设防要求（强屈比、屈屈比、最大力总延伸率）每组从不同根（盘）钢筋上截取数量不少于5根试I根试样长度不少于50Ofnn%GB/T28900-2012钢筋混凝上用钢材试验方法GB/T1499.2-2018钢筋混凝上用钢第2部分：热轧带助钢筋GB/T1499.2-2018钢筋混凝上用钢第2部分：热轧带.肋钢筋万能试验机、弯曲试验机、反向弯曲试验机、电子天平、游标卡尺2热轧光圆钢筋力学性能、弯曲性能、重St偏差每组取样I共9个力学性能:2个：弯曲性能:2个：电St偏差:5个.在切取试祥时，应将钢筋端头的500Inm去掉后再切取SOOicdi.GB/T28900-201
13、2钢筋混凝上用钢材试验方法GB/T1499.1-2017钢筋混凝土用钢第2部分：热轧光留钢筋GB/T1499.1-2017钢筋混凝土用钢第2部分：热轧光圈钢筋3冷轧带肋钢筋力学性能、弯曲性能、重量偏差每一验收批取一组试件（拉仲1个：弯曲2个：重量偏基：5个.在切取试样时，应将钢筋瑞头的500M去掉后再切取50Omm.%GB/T289-2012钢筋混凝土用钢材试验方法GB/T13788-2017冷轧带肋钢筋GB/T13788-2017冷轧带肋钢筋万能试验机、弯曲试验机、电子天平、游标卡尺4.2防水卷材原材检验。序号检测项目检测内容抽样方法及数量检测依据判定依据仪器设备1改性沥青聚乙烯胎防水卷材可
14、溶物含量、拉力、延伸率、低温柔度、热老化后低温柔度、不透水性大于1000卷抽5卷，每500卷1000卷抽4卷，100卷499卷抽3弥100卷以下抽2卷，进行规格尺寸和外观质5检验。在外观质量检睑合格的卷材中，任取卷做物理性晚检验.改性沥仔聚乙烯胎防水卷材GB189672009改性沥青聚乙烯胎防水卷材GB189672009万能试险机、电子天平、低温柔度测定仪、热老化笛、不透水试验仪2弹性体改性沥青防水卷材弹性体改性沥青防水卷材GB18242-2008弹性体改性沏育防水卷材GB18242-2008M塑性体改性沥青防水卷材塑性体改性沥青防水卷材GB18243-200塑性体改性沥青防水卷材GB18243-20084自粘聚合物改性沥青防水卷材自粘聚合物改性沥青防水卷材GB23441-2009自粘聚合物改性沥吉防水卷材GB23441-2009S带自粘层的防水卷材（带自粘层的防水卷材?GB/T2326O-2009带自粘层的防水卷材GB/T2326O-20O96预铺防水卷材预铺防水卷材GB/T23457-2017恒铺防水卷材GB/T23457-20177湿铺防水卷材湿铺防水卷材?GB/T35467-2017湿铺防水卷材GB/T35467-20178聚氯,乙烯（PVC）防水卷材断裂拉伸强度、断裂伸长率、不透水性、低温弯折性、撕裂强度大于1000卷抽5卷，每500卷1000卷抽4卷，100卷499
