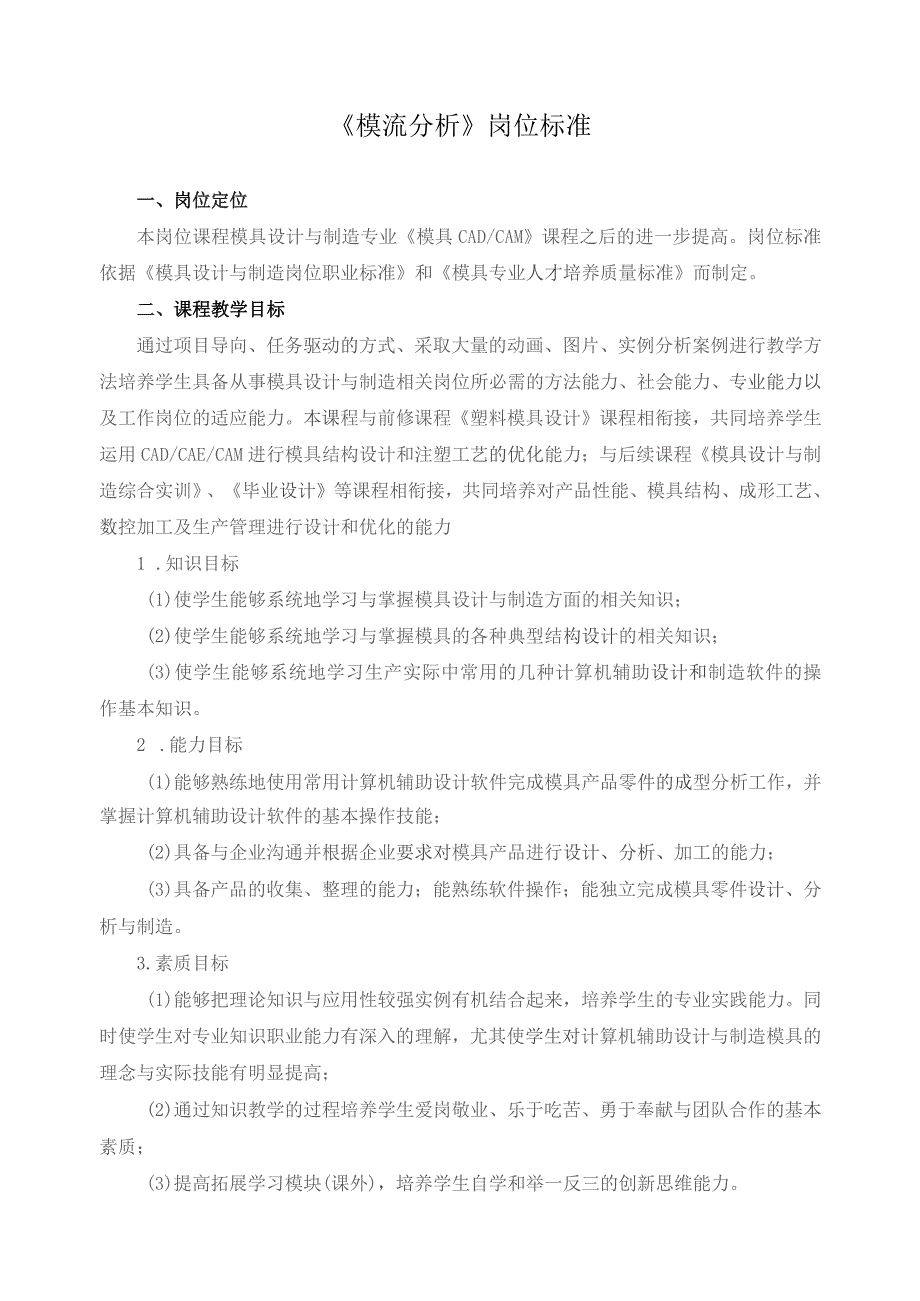

1、模流分析岗位标准一、岗位定位本岗位课程模具设计与制造专业模具CAD/CAM课程之后的进一步提高。岗位标准依据模具设计与制造岗位职业标准和模具专业人才培养质量标准而制定。二、课程教学目标通过项目导向、任务驱动的方式、采取大量的动画、图片、实例分析案例进行教学方法培养学生具备从事模具设计与制造相关岗位所必需的方法能力、社会能力、专业能力以及工作岗位的适应能力。本课程与前修课程塑料模具设计课程相衔接，共同培养学生运用CAD/CAE/CAM进行模具结构设计和注塑工艺的优化能力；与后续课程模具设计与制造综合实训、毕业设计等课程相衔接，共同培养对产品性能、模具结构、成形工艺、数控加工及生产管理进行设计和优
2、化的能力1 .知识目标(1)使学生能够系统地学习与掌握模具设计与制造方面的相关知识；(2)使学生能够系统地学习与掌握模具的各种典型结构设计的相关知识；(3)使学生能够系统地学习生产实际中常用的几种计算机辅助设计和制造软件的操作基本知识。2 .能力目标(1)能够熟练地使用常用计算机辅助设计软件完成模具产品零件的成型分析工作，并掌握计算机辅助设计软件的基本操作技能；(2)具备与企业沟通并根据企业要求对模具产品进行设计、分析、加工的能力；(3)具备产品的收集、整理的能力；能熟练软件操作；能独立完成模具零件设计、分析与制造。3.素质目标(1)能够把理论知识与应用性较强实例有机结合起来，培养学生的专业实

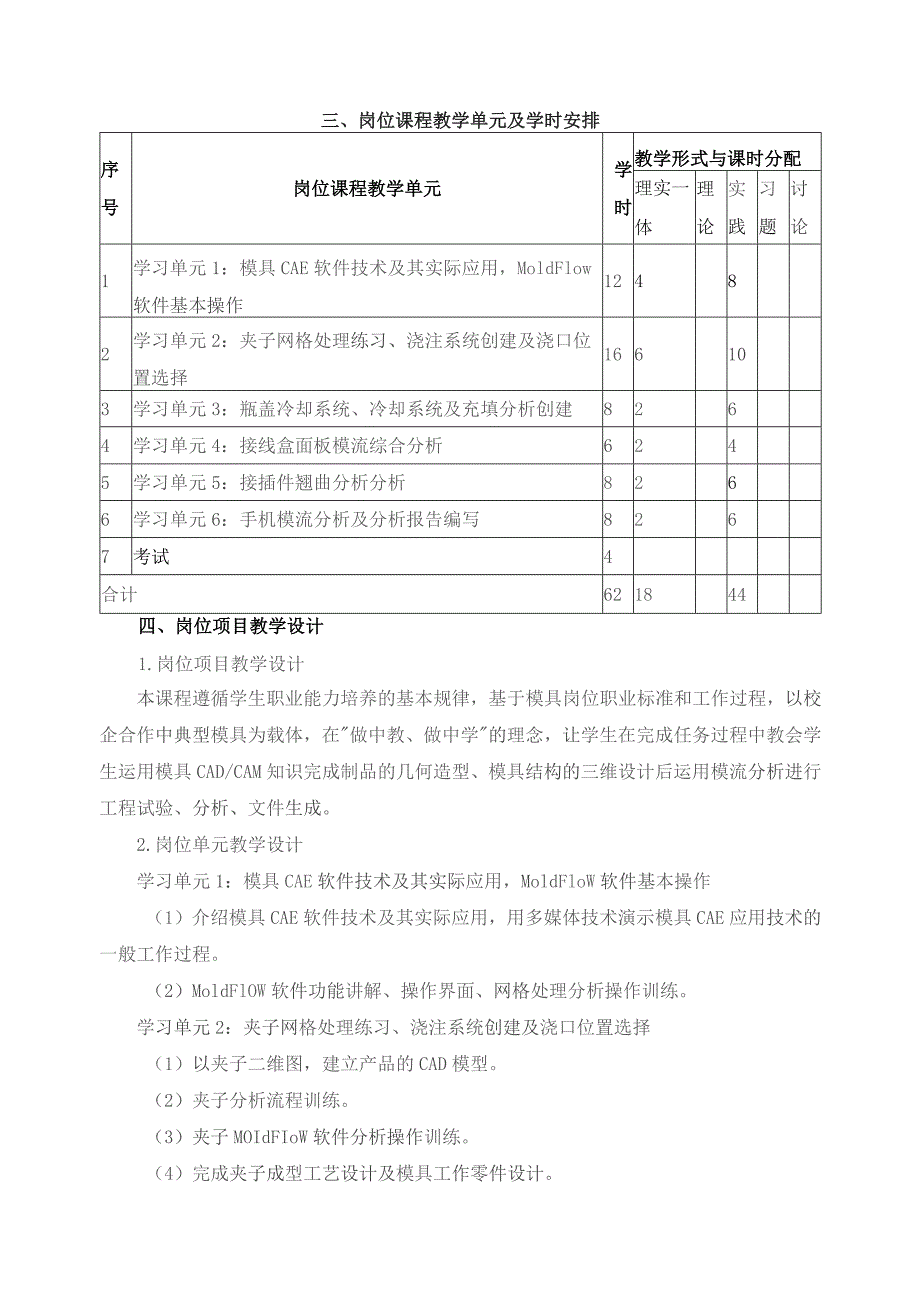

3、践能力。同时使学生对专业知识职业能力有深入的理解，尤其使学生对计算机辅助设计与制造模具的理念与实际技能有明显提高；(2)通过知识教学的过程培养学生爱岗敬业、乐于吃苦、勇于奉献与团队合作的基本素质；(3)提高拓展学习模块(课外)，培养学生自学和举一反三的创新思维能力。三、岗位课程教学单元及学时安排序号岗位课程教学单元学时教学形式与课时分配理实一体理论实践习题讨论1学习单元1：模具CAE软件技术及其实际应用，MoldFlow软件基本操作12482学习单元2：夹子网格处理练习、浇注系统创建及浇口位置选择166103学习单元3：瓶盖冷却系统、冷却系统及充填分析创建8264学习单元4：接线盒面板模流综合
4、分析6245学习单元5：接插件翘曲分析分析8266学习单元6：手机模流分析及分析报告编写8267考试4合计621844四、岗位项目教学设计1.岗位项目教学设计本课程遵循学生职业能力培养的基本规律，基于模具岗位职业标准和工作过程，以校企合作中典型模具为载体，在做中教、做中学的理念，让学生在完成任务过程中教会学生运用模具CAD/CAM知识完成制品的几何造型、模具结构的三维设计后运用模流分析进行工程试验、分析、文件生成。2.岗位单元教学设计学习单元1：模具CAE软件技术及其实际应用，MoldFloW软件基本操作（1）介绍模具CAE软件技术及其实际应用，用多媒体技术演示模具CAE应用技术的一般工作过程

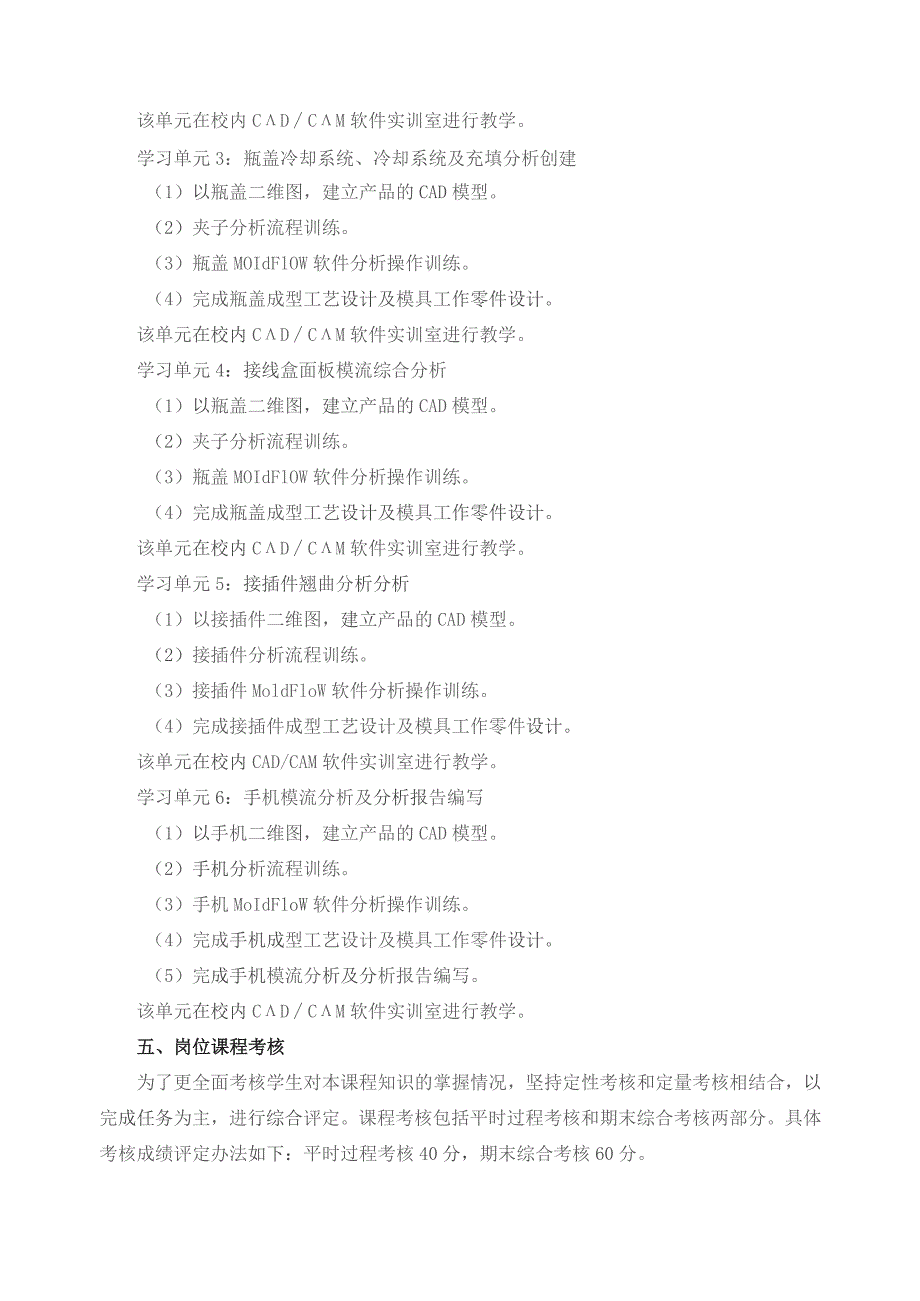

5、。（2）MoldFlOW软件功能讲解、操作界面、网格处理分析操作训练。学习单元2：夹子网格处理练习、浇注系统创建及浇口位置选择（1）以夹子二维图，建立产品的CAD模型。（2）夹子分析流程训练。（3）夹子MOIdFIoW软件分析操作训练。（4）完成夹子成型工艺设计及模具工作零件设计。该单元在校内CDCM软件实训室进行教学。学习单元3：瓶盖冷却系统、冷却系统及充填分析创建（1）以瓶盖二维图，建立产品的CAD模型。（2）夹子分析流程训练。（3）瓶盖MOIdFlOW软件分析操作训练。（4）完成瓶盖成型工艺设计及模具工作零件设计。该单元在校内CDCM软件实训室进行教学。学习单元4：接线盒面板模流综合分析
6、（1）以瓶盖二维图，建立产品的CAD模型。（2）夹子分析流程训练。（3）瓶盖MOIdFlOW软件分析操作训练。（4）完成瓶盖成型工艺设计及模具工作零件设计。该单元在校内CDCM软件实训室进行教学。学习单元5：接插件翘曲分析分析（1）以接插件二维图，建立产品的CAD模型。（2）接插件分析流程训练。（3）接插件MoldFloW软件分析操作训练。（4）完成接插件成型工艺设计及模具工作零件设计。该单元在校内CAD/CAM软件实训室进行教学。学习单元6：手机模流分析及分析报告编写（1）以手机二维图，建立产品的CAD模型。（2）手机分析流程训练。（3）手机MoIdFloW软件分析操作训练。（4）完成手机成型工艺设计及模具工作零件设计。（5）完成手机模流分析及分析报告编写。该单元在校内CDCM软件实训室进行教学。五、岗位课程考核为了更全面考核学生对本课程知识的掌握情况，坚持定性考核和定量考核相结合，以完成任务为主，进行综合评定。课程考核包括平时过程考核和期末综合考核两部分。具体考核成绩评定办法如下：平时过程考核40分，期末综合考核60分。
