华能渑池电动执行装置配件技术要求.docx

上传人:p** 文档编号:641428 上传时间:2024-01-02 格式:DOCX 页数:3 大小:19.69KB
下载 相关 举报
华能渑池电动执行装置配件技术要求.docx_第1页
第1页 / 共3页
华能渑池电动执行装置配件技术要求.docx_第2页
第2页 / 共3页
华能渑池电动执行装置配件技术要求.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《华能渑池电动执行装置配件技术要求.docx》由会员分享,可在线阅读,更多相关《华能渑池电动执行装置配件技术要求.docx(3页珍藏版)》请在第壹文秘上搜索。

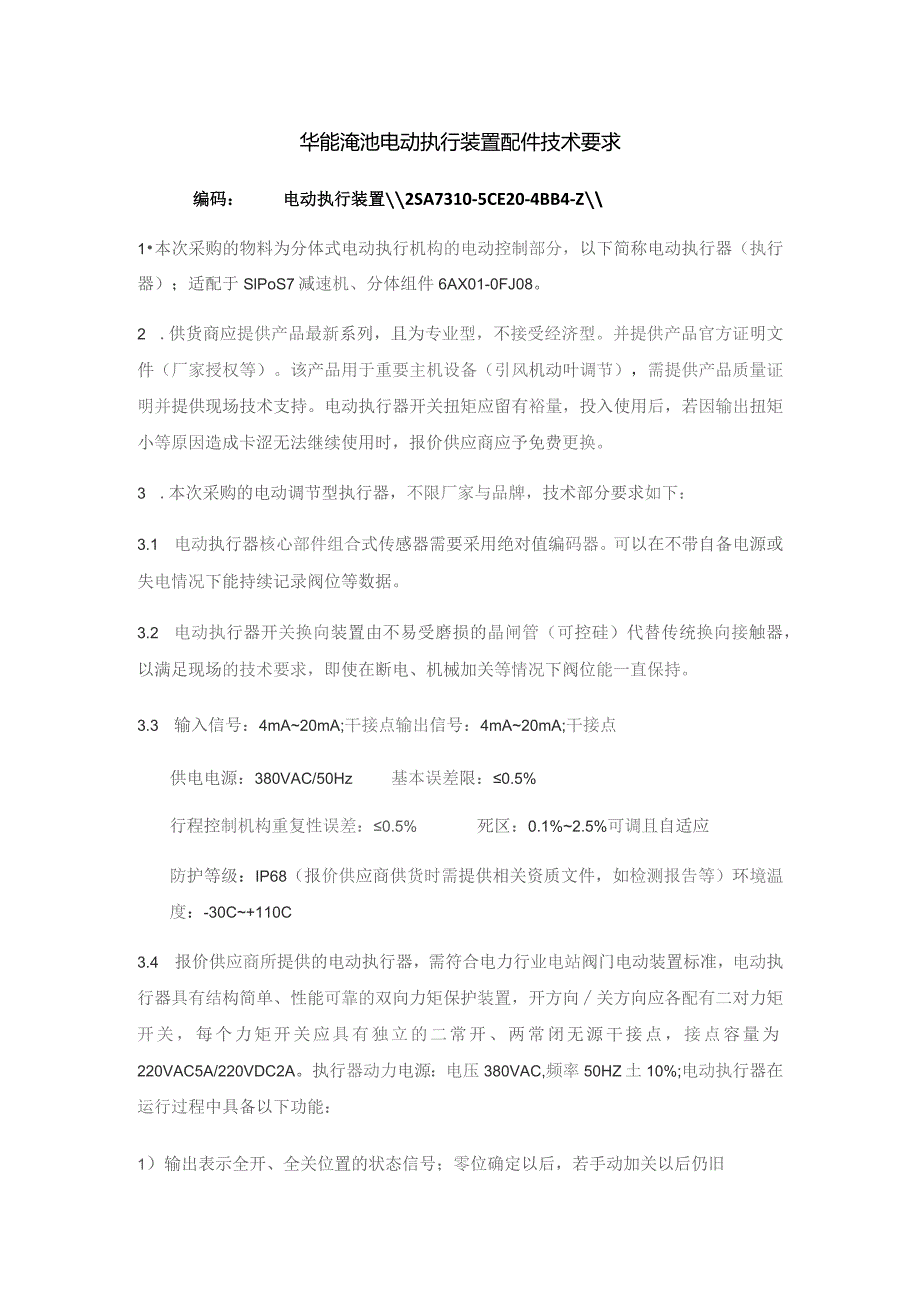

1、华能淹池电动执行装置配件技术要求编码:电动执行装置2SA7310-5CE20-4BB4-Z1本次采购的物料为分体式电动执行机构的电动控制部分,以下简称电动执行器(执行器);适配于SlPoS7减速机、分体组件6AX01-0FJ08。2 .供货商应提供产品最新系列,且为专业型,不接受经济型。并提供产品官方证明文件(厂家授权等)。该产品用于重要主机设备(引风机动叶调节),需提供产品质量证明并提供现场技术支持。电动执行器开关扭矩应留有裕量,投入使用后,若因输出扭矩小等原因造成卡涩无法继续使用时,报价供应商应予免费更换。3 .本次采购的电动调节型执行器,不限厂家与品牌,技术部分要求如下:3.1 电动执行

2、器核心部件组合式传感器需要采用绝对值编码器。可以在不带自备电源或失电情况下能持续记录阀位等数据。3.2 电动执行器开关换向装置由不易受磨损的晶闸管(可控硅)代替传统换向接触器,以满足现场的技术要求,即使在断电、机械加关等情况下阀位能一直保持。3.3 输入信号:4mA20mA;干接点输出信号:4mA20mA;干接点供电电源:380VAC/50Hz基本误差限:0.5%行程控制机构重复性误差:0.5%死区:0.1%2.5%可调且自适应防护等级:IP68(报价供应商供货时需提供相关资质文件,如检测报告等)环境温度:-30C+110C3.4 报价供应商所提供的电动执行器,需符合电力行业电站阀门电动装置标

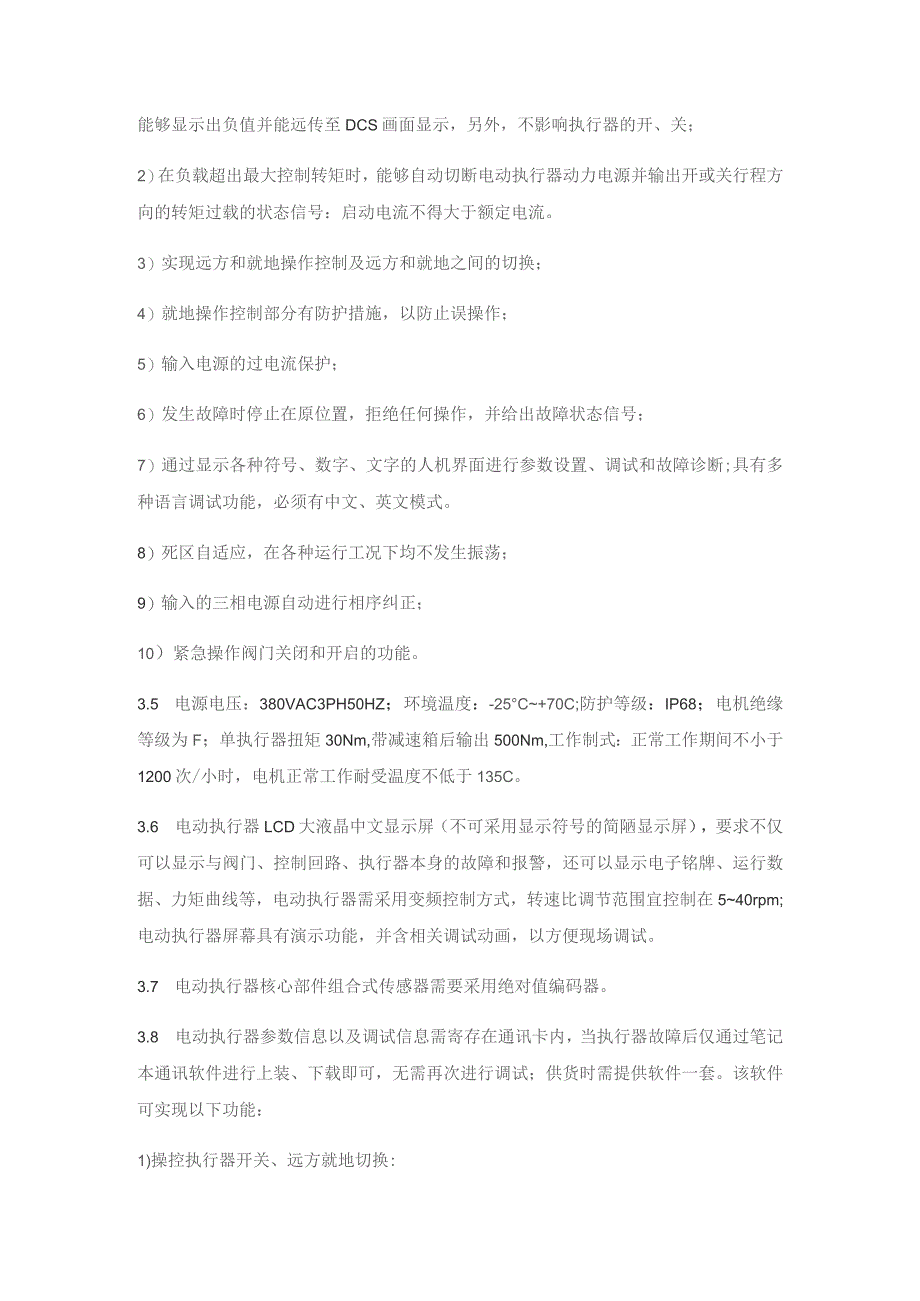

3、准,电动执行器具有结构简单、性能可靠的双向力矩保护装置,开方向关方向应各配有二对力矩开关,每个力矩开关应具有独立的二常开、两常闭无源干接点,接点容量为220VAC5A/220VDC2A。执行器动力电源:电压380VAC,频率50HZ土10%;电动执行器在运行过程中具备以下功能:1)输出表示全开、全关位置的状态信号;零位确定以后,若手动加关以后仍旧能够显示出负值并能远传至DCS画面显示,另外,不影响执行器的开、关;2)在负载超出最大控制转矩时,能够自动切断电动执行器动力电源并输出开或关行程方向的转矩过载的状态信号:启动电流不得大于额定电流。3)实现远方和就地操作控制及远方和就地之间的切换;4)就

4、地操作控制部分有防护措施,以防止误操作;5)输入电源的过电流保护;6)发生故障时停止在原位置,拒绝任何操作,并给出故障状态信号;7)通过显示各种符号、数字、文字的人机界面进行参数设置、调试和故障诊断;具有多种语言调试功能,必须有中文、英文模式。8)死区自适应,在各种运行工况下均不发生振荡;9)输入的三相电源自动进行相序纠正;10)紧急操作阀门关闭和开启的功能。3.5 电源电压:380VAC3PH50HZ;环境温度:-25C+70C;防护等级:IP68;电机绝缘等级为F;单执行器扭矩30Nm,带减速箱后输出500Nm,工作制式:正常工作期间不小于1200次/小时,电机正常工作耐受温度不低于135

5、C。3.6 电动执行器LCD大液晶中文显示屏(不可采用显示符号的简陋显示屏),要求不仅可以显示与阀门、控制回路、执行器本身的故障和报警,还可以显示电子铭牌、运行数据、力矩曲线等,电动执行器需采用变频控制方式,转速比调节范围宜控制在540rpm;电动执行器屏幕具有演示功能,并含相关调试动画,以方便现场调试。3.7 电动执行器核心部件组合式传感器需要采用绝对值编码器。3.8 电动执行器参数信息以及调试信息需寄存在通讯卡内,当执行器故障后仅通过笔记本通讯软件进行上装、下载即可,无需再次进行调试;供货时需提供软件一套。该软件可实现以下功能:1)操控执行器开关、远方就地切换:2)具有8组开关量输出,可以

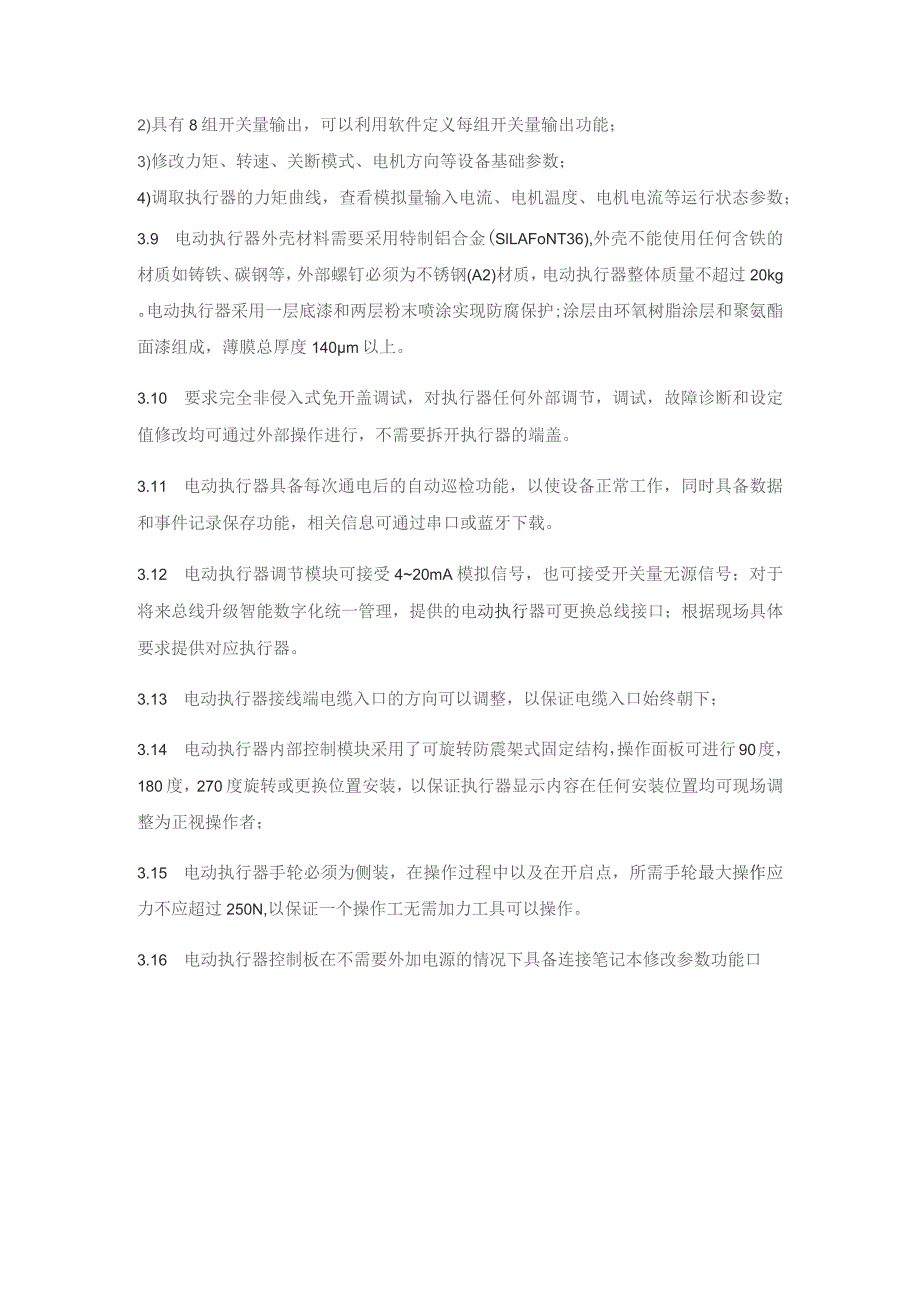

6、利用软件定义每组开关量输出功能;3)修改力矩、转速、关断模式、电机方向等设备基础参数;4)调取执行器的力矩曲线,查看模拟量输入电流、电机温度、电机电流等运行状态参数;3.9 电动执行器外壳材料需要采用特制铝合金(SlLAFoNT36),外壳不能使用任何含铁的材质如铸铁、碳钢等,外部螺钉必须为不锈钢(A2)材质,电动执行器整体质量不超过20kg。电动执行器采用一层底漆和两层粉末喷涂实现防腐保护;涂层由环氧树脂涂层和聚氨酯面漆组成,薄膜总厚度140m以上。3.10 要求完全非侵入式免开盖调试,对执行器任何外部调节,调试,故障诊断和设定值修改均可通过外部操作进行,不需要拆开执行器的端盖。3.11 电

7、动执行器具备每次通电后的自动巡检功能,以使设备正常工作,同时具备数据和事件记录保存功能,相关信息可通过串口或蓝牙下载。3.12 电动执行器调节模块可接受420mA模拟信号,也可接受开关量无源信号;对于将来总线升级智能数字化统一管理,提供的电动执行器可更换总线接口;根据现场具体要求提供对应执行器。3.13 电动执行器接线端电缆入口的方向可以调整,以保证电缆入口始终朝下;3.14 电动执行器内部控制模块采用了可旋转防震架式固定结构,操作面板可进行90度,180度,270度旋转或更换位置安装,以保证执行器显示内容在任何安装位置均可现场调整为正视操作者;3.15 电动执行器手轮必须为侧装,在操作过程中以及在开启点,所需手轮最大操作应力不应超过250N,以保证一个操作工无需加力工具可以操作。3.16 电动执行器控制板在不需要外加电源的情况下具备连接笔记本修改参数功能口
