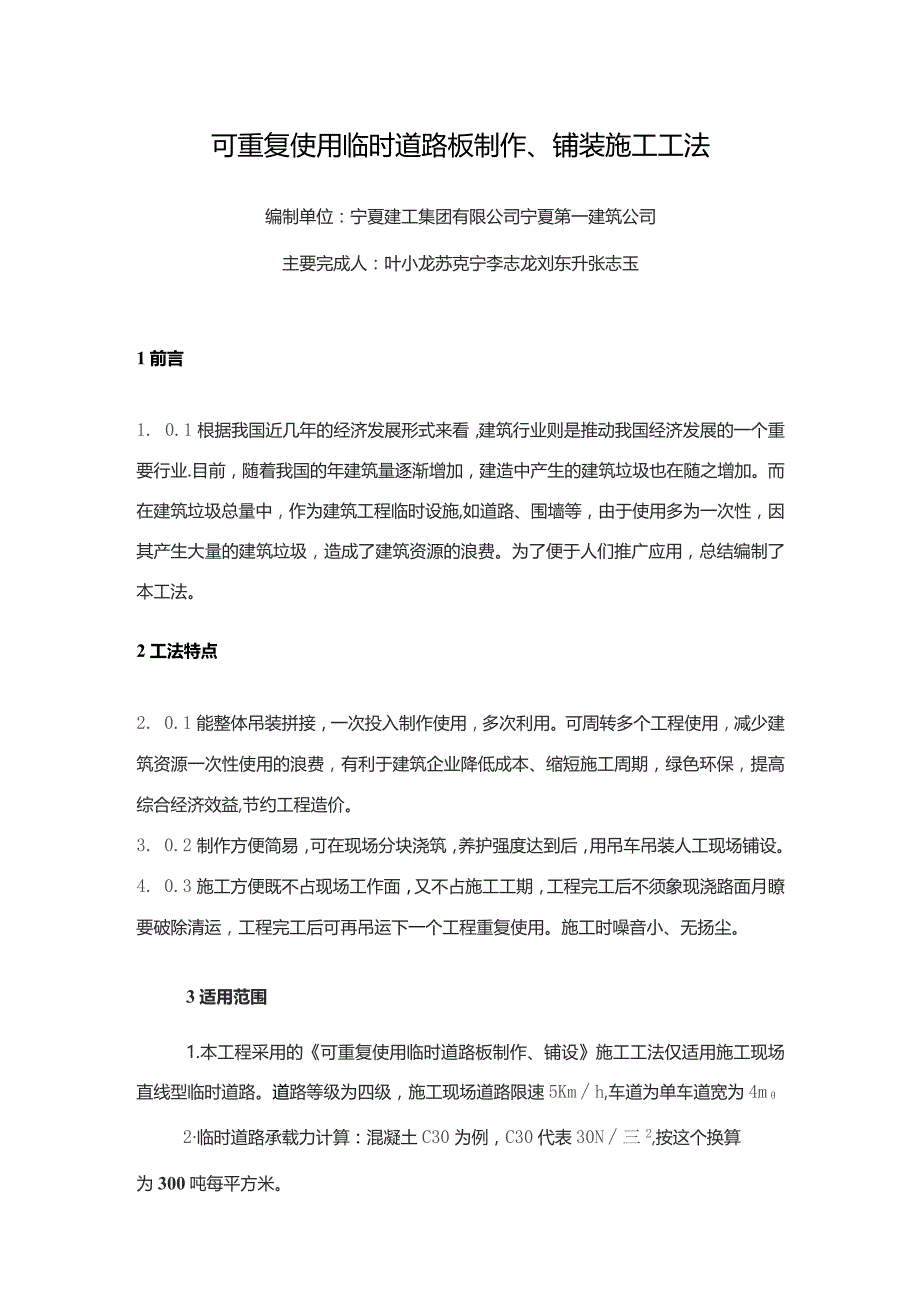

1、可重复使用临时道路板制作、铺装施工工法编制单位：宁夏建工集团有限公司宁夏第一建筑公司主要完成人：叶小龙苏克宁李志龙刘东升张志玉1前言1. 0.1根据我国近几年的经济发展形式来看，建筑行业则是推动我国经济发展的一个重要行业.目前，随着我国的年建筑量逐渐增加，建造中产生的建筑垃圾也在随之增加。而在建筑垃圾总量中，作为建筑工程临时设施,如道路、围墙等，由于使用多为一次性，因其产生大量的建筑垃圾，造成了建筑资源的浪费。为了便于人们推广应用，总结编制了本工法。2工法特点2. 0.1能整体吊装拼接，一次投入制作使用，多次利用。可周转多个工程使用，减少建筑资源一次性使用的浪费，有利于建筑企业降低成本、缩短施

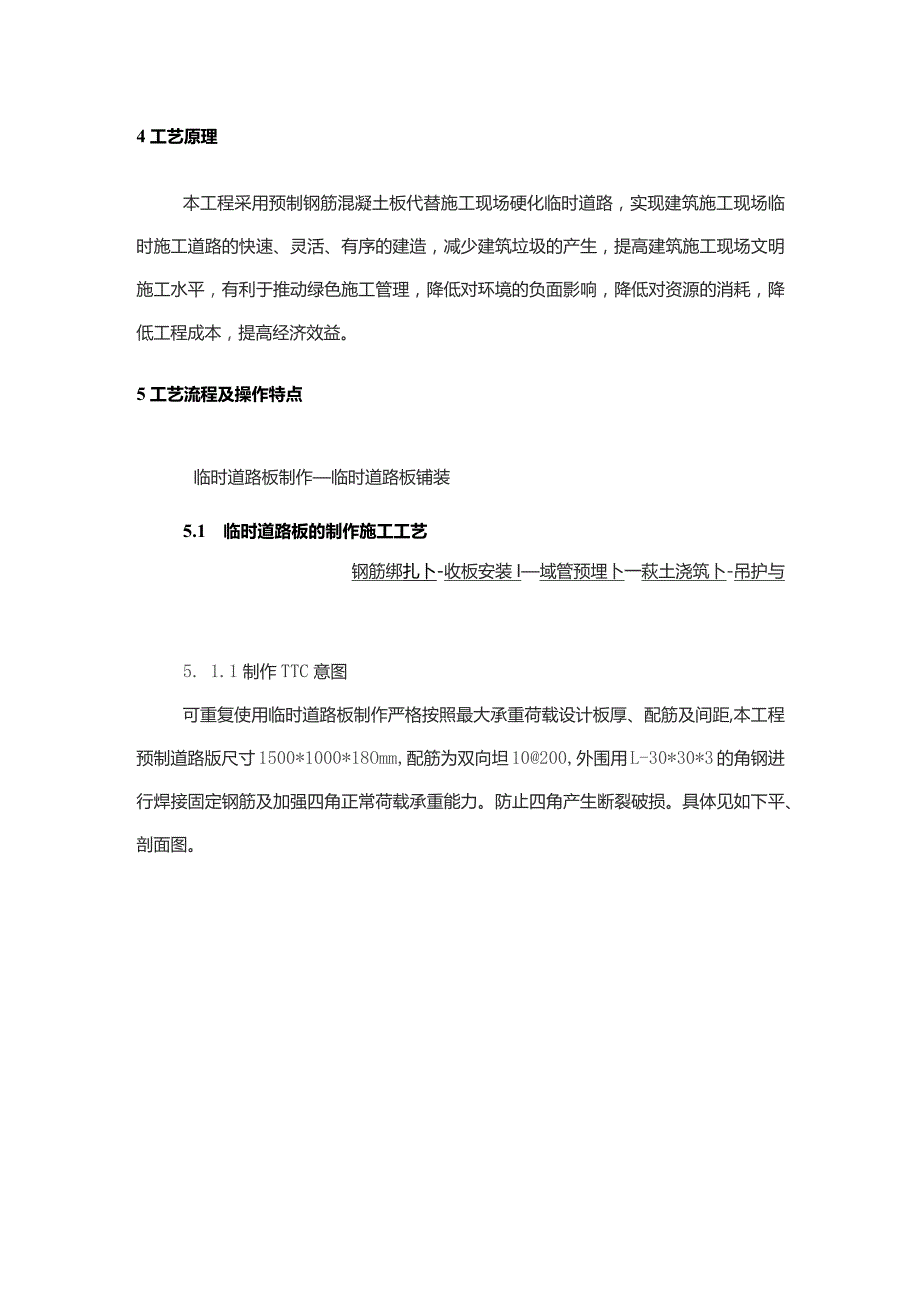

2、工周期，绿色环保，提高综合经济效益,节约工程造价。3. 0.2制作方便简易，可在现场分块浇筑，养护强度达到后，用吊车吊装人工现场铺设。4. 0.3施工方便既不占现场工作面，又不占施工工期，工程完工后不须象现浇路面月瞭要破除清运，工程完工后可再吊运下一个工程重复使用。施工时噪音小、无扬尘。3适用范围1.本工程采用的可重复使用临时道路板制作、铺设施工工法仅适用施工现场直线型临时道路。道路等级为四级，施工现场道路限速5Kmh,车道为单车道宽为4m2临时道路承载力计算：混凝土C30为例，C30代表30N三2,按这个换算为300吨每平方米。4工艺原理本工程采用预制钢筋混凝土板代替施工现场硬化临时道路，实
3、现建筑施工现场临时施工道路的快速、灵活、有序的建造，减少建筑垃圾的产生，提高建筑施工现场文明施工水平，有利于推动绿色施工管理，降低对环境的负面影响，降低对资源的消耗，降低工程成本，提高经济效益。5工艺流程及操作特点临时道路板制作临时道路板铺装5.1 临时道路板的制作施工工艺钢筋绑扎卜-收板安装I域管预埋卜一萩土浇筑卜-吊护与5. 1.1制作TTC意图可重复使用临时道路板制作严格按照最大承重荷载设计板厚、配筋及间距,本工程预制道路版尺寸1500*1000*18Omm,配筋为双向坦10200,外围用L-30*30*3的角钢进行焊接固定钢筋及加强四角正常荷载承重能力。防止四角产生断裂破损。具体见如下

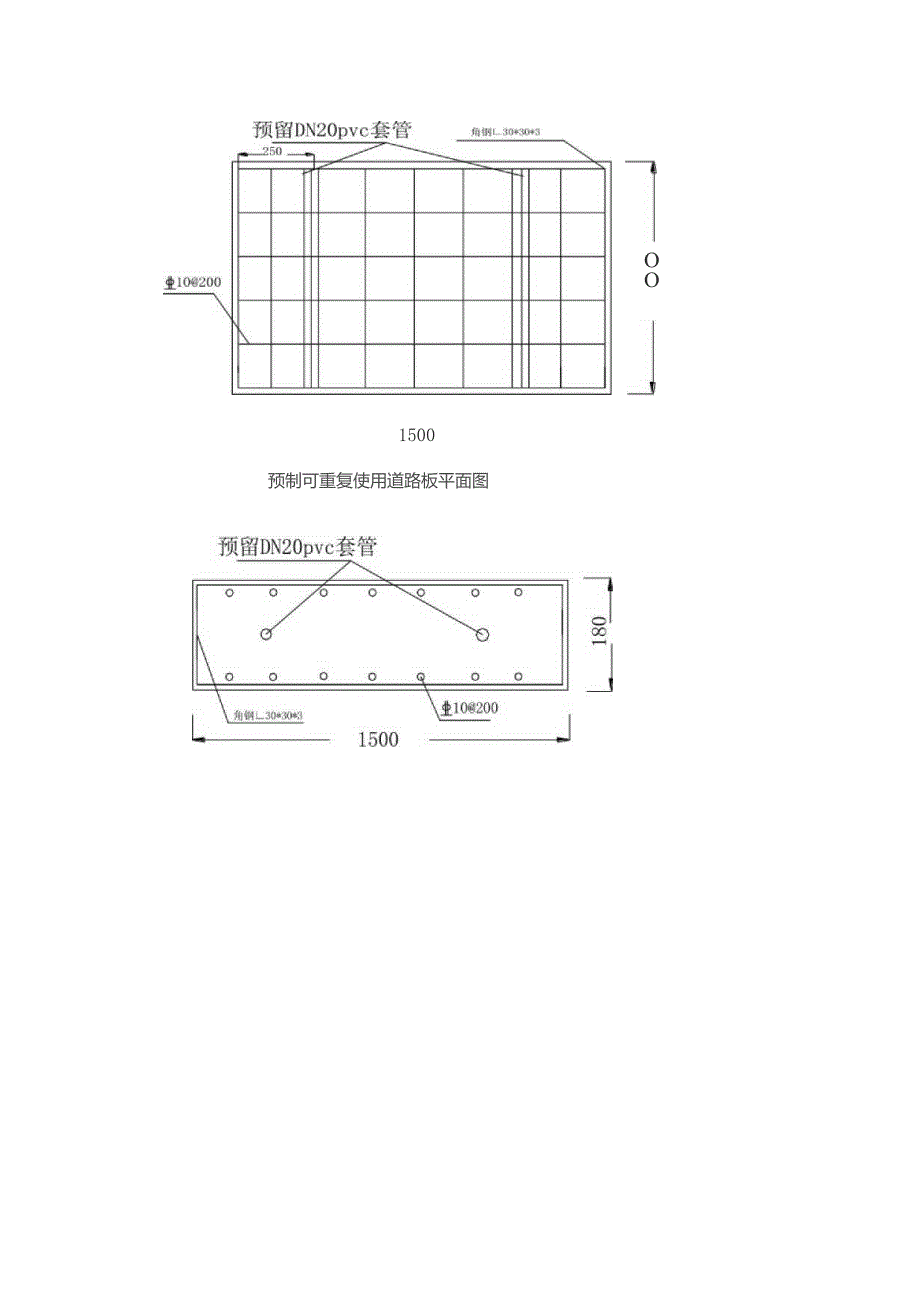

4、平、剖面图。1500OO预制可重复使用道路板平面图预制可重复使用道路板平面图6. 1.2钢筋网片绑扎1、绑扎流程：绑扎上下两层钢筋网片T设置钢筋马蹬T钢筋网片往角钢点焊一放置下排钢筋网片保护层垫块。2、钢筋采用HRB螺纹10的钢筋双层双向设置,增加混凝土临时道路板的抗弯抗裂要求。6.1. 3模板安装1、本工程临时道路板模板采用12mm厚的木模板，龙骨采用50*10Omm木方。2、临时道路板模板制作严格按单块板的尺寸下料，在铺设好的防水塑料上进行摆放模具,其长、宽尺寸误差W3mi3、木模固定后方可进行道路板浇筑。对于道路拐弯处不符合模数的部位直接采用现浇混凝土浇筑，保证路面板布置的经济性和合理性
5、。5.1.4吊装?L预埋为实现道路板的可重复利用，在板内预埋两根pvc管，直径为DN20,吊装孔位置按设计要求留置具体位置见示意图,道路板混凝土浇筑后pvc管直接留置在道路板中。5.1.5混凝土浇筑1、临时道路板混凝土的设计强度为C30,全部采用商品混凝土浇筑。2、临时道路版混凝土浇筑前对模板、钢筋和预埋套管进行检查。将模内杂物、积水和钢筋上的污垢清理干净。洒水湿润后浇筑混凝土。3、浇筑时，采用平板振捣器进行振捣，确保混凝土密实性。4、混凝土浇筑完成后，及时进行修整、抹平，并按照要求对道路板上部表面用木模进行拉毛，保证板与车轮的摩擦力。5.1.6养护与拆模1、临时道路板混凝土浇筑完达到初凝强度
6、，采用塑料薄膜加以覆盖和浇水养护并不少于14天。2、临时道路板混凝土浇筑完强度达到1.2MPa后进行模板拆除。3、临时道路板达到混凝土强度100%后，方可投入使用。5. 2临时道路板的铺装施工工艺路基处盾路板铺装与拆脸6. 2.1路基处J里（回填土）回填土前将表面的垃圾或树根等杂物清理干净。用50装载机对路面进行平整，平整完路面低的地方进行回填，回填厚度不超过30mm回填完采用15t压路机碾压。压实系数不小于0.97,并考虑现场的排水，地面平整应符合现场排水设计（流向一边）的坡向要求.在压实路面上布置完毕临水临电后再铺设3cm-5c的中粗砂垫层。厂预制临时道路板中粗砂3-5Cm素土夯实7. 2
7、.2道路板铺设1、本工程施工临时道路为4米宽的单车道，将预制好的道路板运至现场。铺装时人工配合吊车进行铺装。2、首先将预制成型的道路板由平板车运至铺装现场，吊车就位后人工配合将钢丝绳挂在吊车吊钩上，钢丝绳另一端挂好吊环，人工将吊环穿入预制板吊装孔内，预制板吊装就位后用撬棍将每块板安放到指定位置。人工撬动时注意保护板的边缘，防止被撬损坏。铺设路面时每块板错缝拼接，道路铺设完用中砂将板吊钩ZF意图3、起始端及末端采用现浇混凝土浇筑。4、路面转角处及路面边角部位采用现浇混凝土浇筑。1. 2.3、临时道路板吊车就位后人工配合将钢丝绳挂在吊车吊钩上，钢丝绳另一端挂好吊环，人工将吊环穿入预制板吊装孔内，将
8、预制混凝土板吊起放到汽车上，由汽车直接运到口工厂。5. 2.4预制道路板堆放预制道路板堆放时上下板之间要有垫块，垫块采用木方。并且堆放高度最多不超过一米且放置时垫块要放在同一垂线上,防止板在堆放或运输时板块受力不均匀发生折断或受损现象。6机具设备6. 1表6.1单块板主要材料一览表序号名称规格单块板用量备注1Pvc套管直径20mm2根*1OOOmm预留套管及吊装孔2钢筋HRB螺纹10钢筋31Kg网片绑扎3角钢L30*30*3IOtn护角4木模板12mm根据工程用量以上材料：PVC套管为以后吊装所预留套管。7. 2表6.2主要设备一览表序号名称规格数量备注1砂轮切割机J3GA4002台2电焊机Z
9、X7-2002台3钢卷尺5m10把4平板振捣器两台5木抹子10把8. 3砂轮切割机：根据要求切割钢筋长度。9. -1电焊机：将两根角钢焊接及角钢与螺纹10钢筋焊接。10. 5钢卷尺：为检查模板的截面尺寸、钢筋长度所用。6 .6平板振捣器：为振捣混凝土密实程度所用。7 .7木抹子：为预制混凝土道路板块找平及拉毛所用。7质控制措施7. 该工法执行的规范标准8. 1.1、混凝土强度检验评定标准GBJ107-20108.1. 2、普通混凝土配合比设计规程(JCJ55-2011)8.2. 3、钢筋混凝土工程施工及验收规范(GBJ10-2012)7.1、 质量控制要点7、 2.1材料加工控制1、角钢尺寸下
10、料严格按照下料单长度执行，下料采用砂轮切割机切断，严格控制角钢的长度，并由专职质检员进行过程控制，保证下料长度的准确性。2、钢筋尺寸下料长度严格按照下料单长度执行，下料采用砂轮切割机切断,严格控制钢筋长度，保证下料长度.3、角钢及钢筋焊接处选一平整地方保证焊接强度及焊接垂直度。8、 2.2、施工操作人员的控制1、加强质量教育，提高施工工人的操作技能，由技术人员给施工工人进行技术交底。内容为：模板的制作与安装、钢筋的下料切割及焊接、角钢的下料切割及焊接、混凝土的浇捣与养护、预制道路板块的吊装。2、施工人员严格按照技术交底操作流程进行操作。3、预制道路板从开始施工到成型并吊装完毕各个施工工序严格按
11、照规范进行验收。8安全措施8. 1、本工法遵照建筑施工安全检查标准JGJ59-2011,安全员对施工现场安全严格进行监控，施工人员严格遵守施工现场安全管理规定。9. 2、执行各专业工种安全操作规程，施工人员进入现场应进行安全教育培训，并对相关施工人员进行书面安全技术交底。10. 3、编制安全专项施工组织设计，确保工程施工和人员安全。11. 4,工作前应事先检查所用的工具设备是否安全正常运行，工作时，思想要集中，防止设备出现故障。12. 5、施工现场所用的机械设备接电时全部由专业电工进行，现场不得私拉乱接。13. 6、临时道路板在工程结束拆除后由专人进行看管，堆放高度不超过三块板，并码放整齐稳妥
12、。14. 7、临时道路板在铺装过程中严格按照施工组织设计施工，安排专职安全员在现场进行监督和检查，符合安全施工规范要求后方可进行施工。9环保措施15. 1、施工作业人员进入现场先进行环保培训，提高人员环保意识。16. 2,施工现场必须平整坚实，主要道路要硬化处理，设专人清扫，洒水、降尘，工地大门设专人检查出场车辆。防止车辆带泥和遗散。17. 3、电锯、电刨、砂轮锯、搅拌机、振捣器、电焊机等控制噪声源，严格控制作业时间，减少人为噪声。18. 4、项目部经常检查环境保护设施的使用情况，对不按规定使用的污染治理设施，随意停用、拆卸设施的人员按有关规定处罚。19. 5、经常开展环境保护知识的宣传教育活
13、动，不断提高作业人员环境保护意识。10应用效果分析10.1 经济效益分析以银川iBi育成中心三创工场建设项目工程可重复使用的道路板根据配筋及混凝土的强度周转次数可以达到5次以上,与现场一次性浇筑硬化路面上瞰分析，可获得以下经济效益：表10.1经济效益分析经济效益分析表项目单价现浇混凝土路面使用预制道路板备注定额制作费元/加901465=29.2破碎拆除、运输费（或调运、安装费元卅6045/5公里内小计元m15074.21000m合计元15000074200综合减少成本元75800成本降彳氐率%50.53（采用装配式可重复使用临时道路板施工工法）较传统现浇道路方式共节省费用约7.58万元，经济效
14、益明显。银川iBi育成中心三创工场建设项目2#、：3#楼地上建筑面积为20377.06m!.结构形式为框剪结构，地上十层，总高度为43.Ime现场施工道路长度约为360m,宽度为4m.宁夏第一建筑公司在施工现场临时道路硬化中，采用可重复使用临时道路板技术，在实行中积累了大量的施工经验，并于2016年7月获得全国工程建设优秀QC成果三等奖。20. 2社会效果本工程采用的施工现场临时道路板取代传统的直接浇筑可减少建筑资源的浪费，有利于建筑企业降低成本、缩短施工周期，本操作法与传统现浇式施工场地硬化、临时道路施工方法相I：匕较，减少二次破除，多次周转使用，工程进度快,干扰因素少，有利于文明施工，不影
