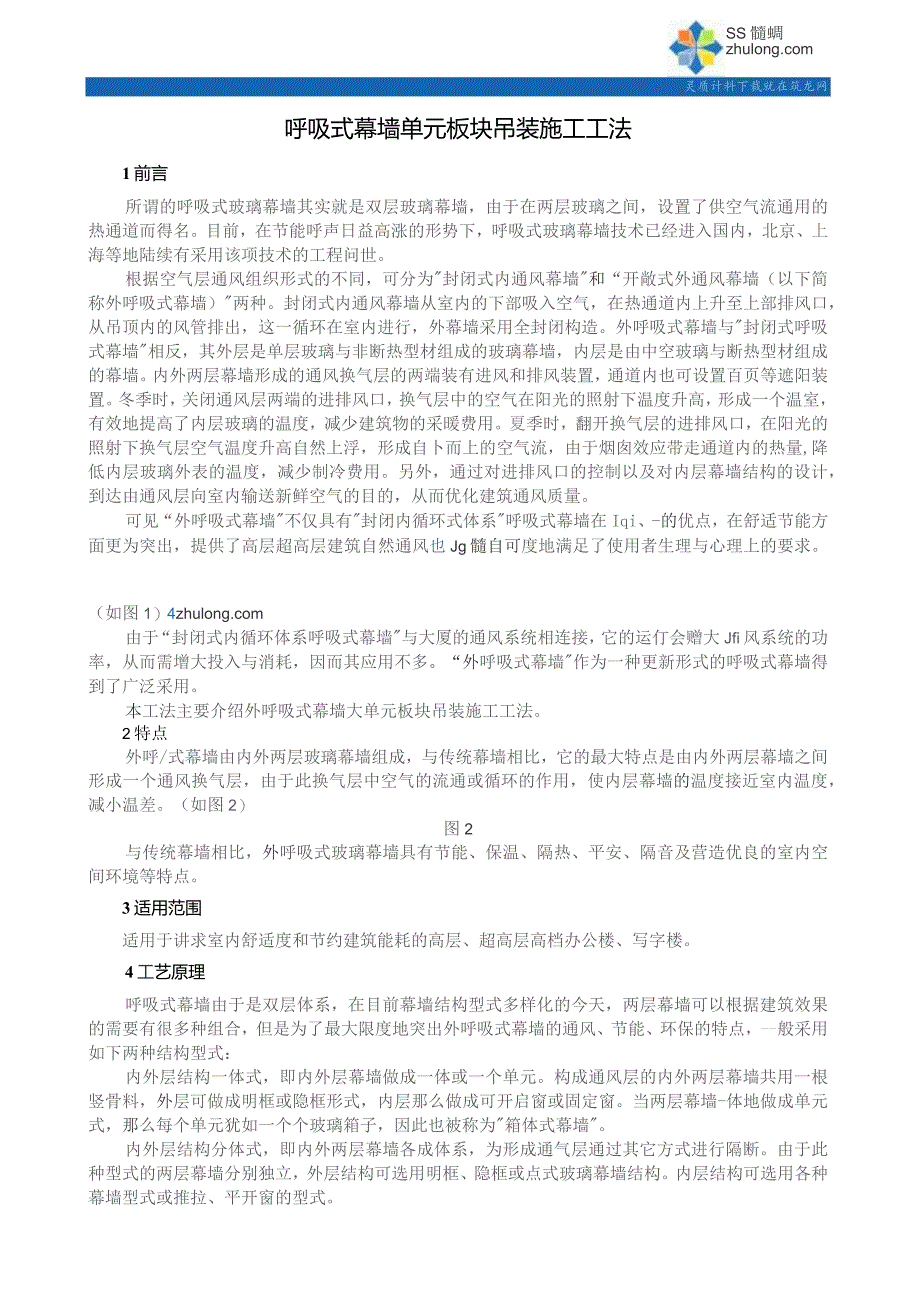

1、SS髓蜩 灵质计料下裁就在筑龙网呼吸式幕墙单元板块吊装施工工法1前言所谓的呼吸式玻璃幕墙其实就是双层玻璃幕墙，由于在两层玻璃之间，设置了供空气流通用的热通道而得名。目前，在节能呼声日益高涨的形势下，呼吸式玻璃幕墙技术已经进入国内，北京、上海等地陆续有采用该项技术的工程问世。根据空气层通风组织形式的不同，可分为封闭式内通风幕墙和“开敞式外通风幕墙（以下简称外呼吸式幕墙）两种。封闭式内通风幕墙从室内的下部吸入空气，在热通道内上升至上部排风口，从吊顶内的风管排出，这一循环在室内进行，外幕墙采用全封闭构造。外呼吸式幕墙与封闭式呼吸式幕墙相反，其外层是单层玻璃与非断热型材组成的玻璃幕墙，内层是由中空玻璃
2、与断热型材组成的幕墙。内外两层幕墙形成的通风换气层的两端装有进风和排风装置，通道内也可设置百页等遮阳装置。冬季时，关闭通风层两端的进排风口，换气层中的空气在阳光的照射下温度升高，形成一个温室，有效地提高了内层玻璃的温度，减少建筑物的采暖费用。夏季时，翻开换气层的进排风口，在阳光的照射下换气层空气温度升高自然上浮，形成自卜而上的空气流，由于烟囱效应带走通道内的热量,降低内层玻璃外表的温度，减少制冷费用。另外，通过对进排风口的控制以及对内层幕墙结构的设计，到达由通风层向室内输送新鲜空气的目的，从而优化建筑通风质量。可见“外呼吸式幕墙不仅具有封闭内循环式体系呼吸式幕墙在Iqi、-的优点，在舒适节能方
3、面更为突出，提供了高层超高层建筑自然通风也Jg髓自可度地满足了使用者生理与心理上的要求。（如图1）由于“封闭式内循环体系呼吸式幕墙与大厦的通风系统相连接，它的运仃会赠大Jfi风系统的功率，从而需增大投入与消耗，因而其应用不多。“外呼吸式幕墙作为一种更新形式的呼吸式幕墙得到了广泛采用。本工法主要介绍外呼吸式幕墙大单元板块吊装施工工法。2特点外呼/式幕墙由内外两层玻璃幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差。（如图2）图2与传统幕墙相比，外呼吸式玻璃幕墙具有节能、保温、隔热、平安、隔音
4、及营造优良的室内空间环境等特点。3适用范围适用于讲求室内舒适度和节约建筑能耗的高层、超高层高档办公楼、写字楼。4工艺原理呼吸式幕墙由于是双层体系，在目前幕墙结构型式多样化的今天，两层幕墙可以根据建筑效果的需要有很多种组合，但是为了最大限度地突出外呼吸式幕墙的通风、节能、环保的特点，-般采用如下两种结构型式：内外层结构一体式，即内外层幕墙做成一体或一个单元。构成通风层的内外两层幕墙共用一根竖骨料，外层可做成明框或隐框形式，内层那么做成可开启窗或固定窗。当两层幕墙-体地做成单元式，那么每个单元犹如一个个玻璃箱子，因此也被称为箱体式幕墙。内外层结构分体式，即内外两层幕墙各成体系，为形成通气层通过其它

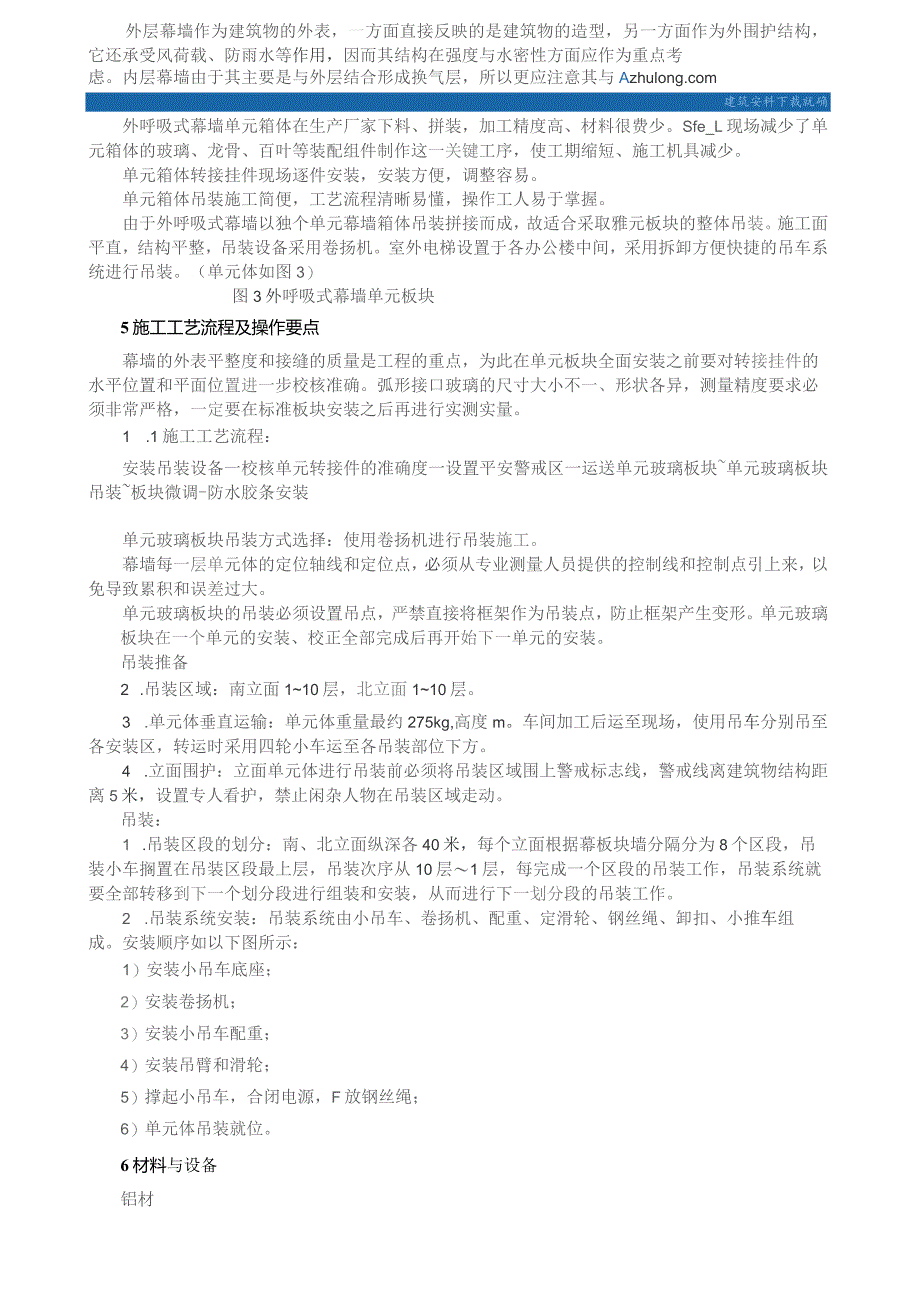

5、方式进行隔断。由于此种型式的两层幕墙分别独立，外层结构可选用明框、隐框或点式玻璃幕墙结构。内层结构可选用各种幕墙型式或推拉、平开窗的型式。外层幕墙作为建筑物的外表，一方面直接反映的是建筑物的造型，另一方面作为外围护结构，它还承受风荷载、防雨水等作用，因而其结构在强度与水密性方面应作为重点考虑。内层幕墙由于其主要是与外层结合形成换气层，所以更应注意其与A建筑安料下裁就确外呼吸式幕墙单元箱体在生产厂家下料、拼装，加工精度高、材料很费少。Sfe_L现场减少了单元箱体的玻璃、龙骨、百叶等装配组件制作这一关键工序，使工期缩短、施工机具减少。单元箱体转接挂件现场逐件安装，安装方便，调整容易。单元箱体吊装施
6、工简便，工艺流程清晰易懂，操作工人易于掌握。由于外呼吸式幕墙以独个单元幕墙箱体吊装拼接而成，故适合采取雅元板块的整体吊装。施工面平直，结构平整，吊装设备采用卷扬机。室外电梯设置于各办公楼中间，采用拆卸方便快捷的吊车系统进行吊装。（单元体如图3）图3外呼吸式幕墙单元板块5施工工艺流程及操作要点幕墙的外表平整度和接缝的质量是工程的重点，为此在单元板块全面安装之前要对转接挂件的水平位置和平面位置进一步校核准确。弧形接口玻璃的尺寸大小不一、形状各异，测量精度要求必须非常严格，一定要在标准板块安装之后再进行实测实量。1 .1施工工艺流程：安装吊装设备一校核单元转接件的准确度一设置平安警戒区一运送单元玻璃
7、板块单元玻璃板块吊装板块微调-防水胶条安装单元玻璃板块吊装方式选择：使用卷扬机进行吊装施工。幕墙每一层单元体的定位轴线和定位点，必须从专业测量人员提供的控制线和控制点引上来，以免导致累积和误差过大。单元玻璃板块的吊装必须设置吊点，严禁直接将框架作为吊装点，防止框架产生变形。单元玻璃板块在一个单元的安装、校正全部完成后再开始下一单元的安装。吊装推备2 .吊装区域：南立面110层，北立面110层。3 .单元体垂直运输：单元体重量最约275kg,高度m。车间加工后运至现场，使用吊车分别吊至各安装区，转运时采用四轮小车运至各吊装部位下方。4 .立面围护：立面单元体进行吊装前必须将吊装区域围上警戒标志线
8、，警戒线离建筑物结构距离5米，设置专人看护，禁止闲杂人物在吊装区域走动。吊装：1 .吊装区段的划分：南、北立面纵深各40米，每个立面根据幕板块墙分隔分为8个区段，吊装小车搁置在吊装区段最上层，吊装次序从10层1层，每完成一个区段的吊装工作，吊装系统就要全部转移到下一个划分段进行组装和安装，从而进行下一划分段的吊装工作。2 .吊装系统安装：吊装系统由小吊车、卷扬机、配重、定滑轮、钢丝绳、卸扣、小推车组成。安装顺序如以下图所示：1）安装小吊车底座；2）安装卷扬机；3）安装小吊车配重；4）安装吊臂和滑轮；5）撑起小吊车，合闭电源，F放钢丝绳；6）单元体吊装就位。6材料与设备铝材1 .采用国产6063

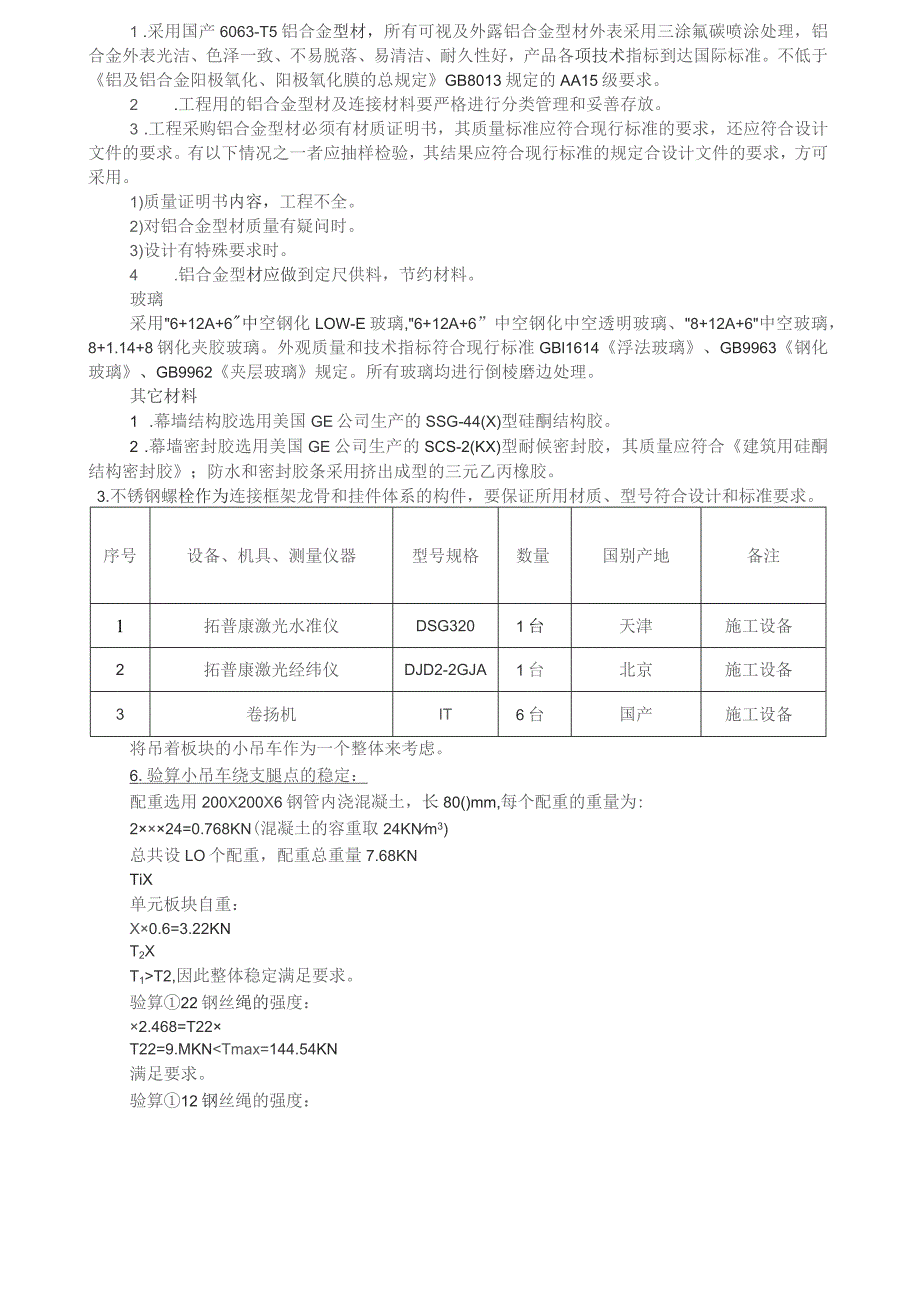

9、-T5铝合金型材，所有可视及外露铝合金型材外表采用三涂氟碳喷涂处理，铝合金外表光洁、色泽一致、不易脱落、易清洁、耐久性好，产品各项技术指标到达国际标准。不低于铝及铝合金阳极氧化、阳极氧化膜的总规定GB8013规定的AA15级要求。2 .工程用的铝合金型材及连接材料要严格进行分类管理和妥善存放。3 .工程采购铝合金型材必须有材质证明书，其质量标准应符合现行标准的要求，还应符合设计文件的要求。有以下情况之一者应抽样检验，其结果应符合现行标准的规定合设计文件的要求，方可采用。1)质量证明书内容，工程不全。2)对铝合金型材质量有疑问时。3)设计有特殊要求时。4 .铝合金型材应做到定尺供料，节约材料。玻
10、璃采用6+12A+6中空钢化LOW-E玻璃,6+12A+6”中空钢化中空透明玻璃、8+12A+6中空玻璃，8+1.14+8钢化夹胶玻璃。外观质量和技术指标符合现行标准GBl1614浮法玻璃、GB9963钢化玻璃、GB9962夹层玻璃规定。所有玻璃均进行倒棱磨边处理。其它材料1 .幕墙结构胶选用美国GE公司生产的SSG-44(X)型硅酮结构胶。2 .幕墙密封胶选用美国GE公司生产的SCS-2(KX)型耐候密封胶，其质量应符合建筑用硅酮结构密封胶；防水和密封胶条采用挤出成型的三元乙丙橡胶。3.不锈钢螺栓作为连接框架龙骨和挂件体系的构件，要保证所用材质、型号符合设计和标准要求。序号设备、机具、测量仪
11、器型号规格数量国别产地备注1拓普康激光水准仪DSG3201台天津施工设备2拓普康激光经纬仪DJD2-2GJA1台北京施工设备3卷扬机IT6台国产施工设备将吊着板块的小吊车作为一个整体来考虑。6.验算小吊车绕支腿点的稳定：配重选用200X200X6钢管内浇混凝土，长80()mm,每个配重的重量为:224=0.768KN(混凝土的容重取24KNm3)总共设LO个配重，配重总重量7.68KNTiX单元板块自重：X0.6=3.22KNT2XT1T2,因此整体稳定满足要求。验算22钢丝绳的强度：2.468=T22T22=9.MKNTmax=144.54KN满足要求。验算12钢丝绳的强度：Tl2=3.22
12、KNeTmaX=47.64KN满足要求。外伸臂的受力验算：外伸臂选用10#槽钢，其受力形式主要是压力，保守的取其压力为:3.22+9.14=12.36 KN2f=215 NZmm2满足要求。综上可知，小吊车系统的设计满足要求。7质量控制小 SS髓自胃4 压食濯岷澧/蜀龙网7.1 组织有经验、有责任心的工程技术人员并形成管理网络，对施:L进仃技木指号利技术控制。建筑结构荷载标准、玻璃幕墙工程技术标准、建筑幕墙、建筑玻璃应用技术规程、玻璃幕墙工程质量检验标准等各项技术规程、标准。7.3 严格执行上级有关技术管理制度以及工程经理部所制定的技术管理制度。7.4 施工中发现重大问题应及时以书面形式反应给
13、建设单位与设计单位，并以洽商等形式予以补充或修改、解决。精心编制施工方案与技术交底并贯彻执行。成立技术攻关组，技术攻关组的组长由专业工程师担任。针对工程关键技术难点，组织专题技术攻关，研究制定解决方法与措施。严肃工艺纪律，对违反工艺者，各级管理人员均有权制止，施工员要带头执行工艺并经常检查、催促施工小组的执行情况。组织执行工艺标准和施工方案的检查。组织质量检查小组，对各施工工艺进行控制、测量检查。7.10 派专人按检验标准进行材料的抽查，抽查合格前方可入库。对检验不合要求的材料，予以退回厂家。对每项材料要求厂家提供检验报告、材质单、合格证、质量保证书，没有绝不准许入库。7.11 要求加工车间建
14、立质量平安部主任负责的加工质量的控制，由车间质量平安员对整个加工过程的质量控制，杜绝可能的一切质量隐患。7.12 建立由工程经理负责的精品工程体系。对施工质量由质量员负责日常的质量检查、纪录并定期对一线工人进行精品工程教育。对材料质量，由材料员对进场材料认真检查，发现不合精品工程要求的材料坚决退回公司。在单元板块加工过程中各工序均实行自检、互检、专检三检制度。确保每道工序向下道工序输送100%合格半成品。单元板块进场必须进行检验，其允许误差不能超过标准及标准的规定。大单元板块到施工现场后在转运及安装过程中必须作好防碰撞、防刮花等保护工作。8平安措施8.1 外呼吸式幕墙安装高空作业量大，平安防护
15、工作多，为确保平安，现场将组建专业平安班组，负责工程安装中的一切平安防护和平安管理，平安防护分为两大类，一类是保护材料及人员的平安防护，另一类为用于施工操作的设施的平安防护，包括吊装系统的平安防护，施工操作平台的平安防护。及平安防护应满足如下要求：施工吊篮平安要求如下：I.2.J)2)施工吊篮必须取得有关主管部门的许可。施工吊篮必须符合以下标准：JG/T5032高处作业吊篮JG5O27高处作业吊篮平安规那么3)4)3, 4.1)2)3)4)5.置。6.7.JG/T5O25高处作业吊篮性能试验方法JG/T5034高处作业吊篮用平安锁SSsk4!施工吊篮使用前必须核定该处板结构及屋面结构的承载力是否相可Elm下裁就在EH3施工吊篮工作环境要求如下:环境温度40。C环境相对湿度W90%
