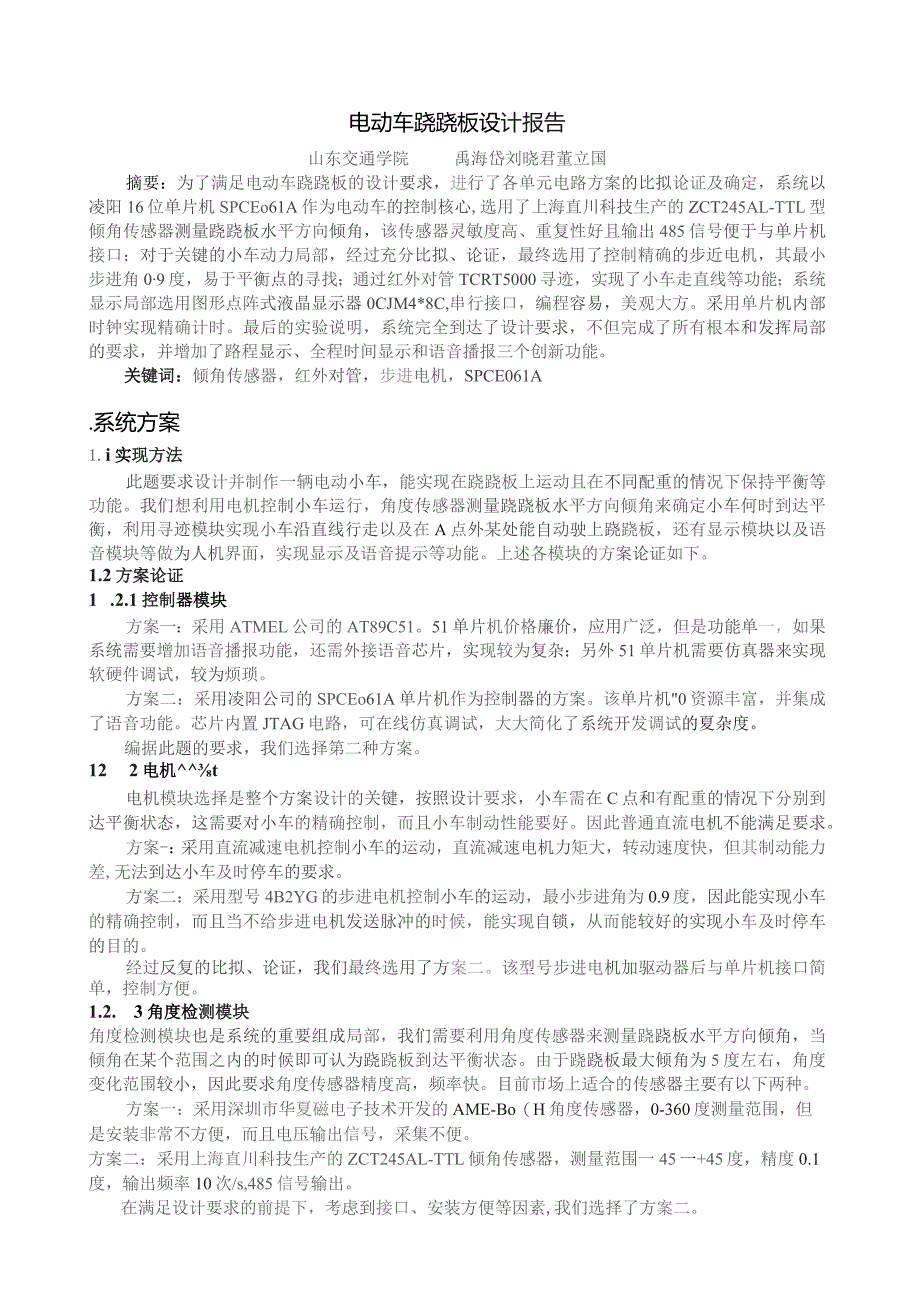

1、电动车跷跷板设计报告山东交通学院禹海岱刘晓君董立国摘要：为了满足电动车跷跷板的设计要求，进行了各单元电路方案的比拟论证及确定，系统以凌阳16位单片机SPCEo61A作为电动车的控制核心,选用了上海直川科技生产的ZCT245AL-TTL型倾角传感器测量跷跷板水平方向倾角，该传感器灵敏度高、重复性好且输出485信号便于与单片机接口；对于关键的小车动力局部，经过充分比拟、论证，最终选用了控制精确的步近电机，其最小步进角09度，易于平衡点的寻找；通过红外对管TCRT5000寻迹，实现了小车走直线等功能；系统显示局部选用图形点阵式液晶显示器0CJM4*8C,串行接口，编程容易，美观大方。采用单片机内部时
2、钟实现精确计时。最后的实验说明，系统完全到达了设计要求，不但完成了所有根本和发挥局部的要求，并增加了路程显示、全程时间显示和语音播报三个创新功能。关键词：倾角传感器，红外对管，步进电机，SPCE061A.系统方案1.i实现方法此题要求设计并制作一辆电动小车，能实现在跷跷板上运动且在不同配重的情况下保持平衡等功能。我们想利用电机控制小车运行，角度传感器测量跷跷板水平方向倾角来确定小车何时到达平衡，利用寻迹模块实现小车沿直线行走以及在A点外某处能自动驶上跷跷板，还有显示模块以及语音模块等做为人机界面，实现显示及语音提示等功能。上述各模块的方案论证如下。1.2方案论证1 .2.1控制器模块方案一：采
3、用ATMEL公司的AT89C51。51单片机价格廉价，应用广泛，但是功能单一，如果系统需要增加语音播报功能，还需外接语音芯片，实现较为复杂；另外51单片机需要仿真器来实现软硬件调试，较为烦琐。方案二：采用凌阳公司的SPCEo61A单片机作为控制器的方案。该单片机0资源丰富，并集成了语音功能。芯片内置JTAG电路，可在线仿真调试，大大简化了系统开发调试的夏杂度。编据此题的要求，我们选择第二种方案。12 2电机t电机模块选择是整个方案设计的关键，按照设计要求，小车需在C点和有配重的情况下分别到达平衡状态，这需要对小车的精确控制，而且小车制动性能要好。因此普通直流电机不能满足要求。方案-：采用直流减
4、速电机控制小车的运动，直流减速电机力矩大，转动速度快，但其制动能力差,无法到达小车及时停车的要求。方案二：采用型号4B2YG的步进电机控制小车的运动，最小步进角为0.9度，因此能实现小车的精确控制，而且当不给步进电机发送脉冲的时候，能实现自锁，从而能较好的实现小车及时停车的目的。经过反复的比拟、论证，我们最终选用了方案二。该型号步进电机加驱动器后与单片机接口简单，控制方便。1.2. 3角度检测模块角度检测模块也是系统的重要组成局部，我们需要利用角度传感器来测量跷跷板水平方向倾角，当倾角在某个范围之内的时候即可认为跷跷板到达平衡状态。由于跷跷板最大倾角为5度左右，角度变化范围较小，因此要求角度传

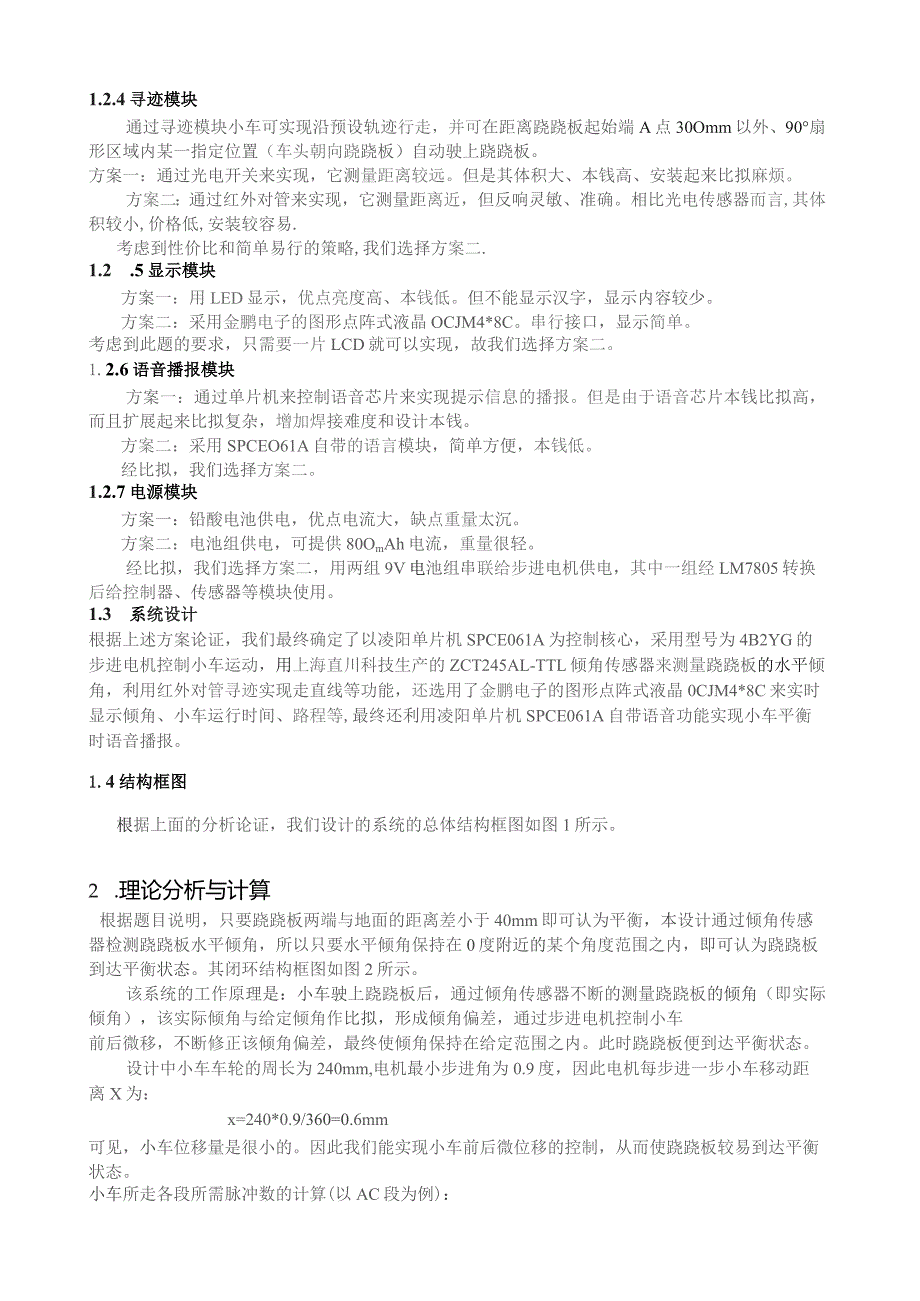

5、感器精度高，频率快。目前市场上适合的传感器主要有以下两种。方案一：采用深圳市华夏磁电子技术开发的AME-Bo（H角度传感器，0-360度测量范围，但是安装非常不方便，而且电压输出信号，采集不便。方案二：采用上海直川科技生产的ZCT245AL-TTL倾角传感器，测量范围一45一+45度，精度0.1度，输出频率10次/s,485信号输出。在满足设计要求的前提下，考虑到接口、安装方便等因素,我们选择了方案二。1.2.4寻迹模块通过寻迹模块小车可实现沿预设轨迹行走，并可在距离跷跷板起始端A点30Omm以外、90扇形区域内某一指定位置（车头朝向跷跷板）自动驶上跷跷板。方案一：通过光电开关来实现，它测量距
6、离较远。但是其体积大、本钱高、安装起来比拟麻烦。方案二：通过红外对管来实现，它测量距离近，但反响灵敏、准确。相比光电传感器而言,其体积较小,价格低,安装较容易.考虑到性价比和简单易行的策略,我们选择方案二.1.2 .5显示模块方案一：用LED显示，优点亮度高、本钱低。但不能显示汉字，显示内容较少。方案二：采用金鹏电子的图形点阵式液晶OCJM4*8C。串行接口，显示简单。考虑到此题的要求，只需要一片LCD就可以实现，故我们选择方案二。1.2.6语音播报模块方案一：通过单片机来控制语音芯片来实现提示信息的播报。但是由于语音芯片本钱比拟高，而且扩展起来比拟复杂，增加焊接难度和设计本钱。方案二：采用S
7、PCEO61A自带的语言模块，简单方便，本钱低。经比拟，我们选择方案二。1.2.7电源模块方案一：铅酸电池供电，优点电流大，缺点重量太沉。方案二：电池组供电，可提供80OmAh电流，重量很轻。经比拟，我们选择方案二，用两组9V电池组串联给步进电机供电，其中一组经LM7805转换后给控制器、传感器等模块使用。1.3 系统设计根据上述方案论证，我们最终确定了以凌阳单片机SPCE061A为控制核心，采用型号为4B2YG的步进电机控制小车运动，用上海直川科技生产的ZCT245AL-TTL倾角传感器来测量跷跷板的水平倾角，利用红外对管寻迹实现走直线等功能，还选用了金鹏电子的图形点阵式液晶0CJM4*8C
8、来实时显示倾角、小车运行时间、路程等,最终还利用凌阳单片机SPCE061A自带语音功能实现小车平衡时语音播报。1.4结构框图根据上面的分析论证，我们设计的系统的总体结构框图如图1所示。2 .理论分析与计算根据题目说明，只要跷跷板两端与地面的距离差小于40mm即可认为平衡，本设计通过倾角传感器检测跷跷板水平倾角，所以只要水平倾角保持在0度附近的某个角度范围之内，即可认为跷跷板到达平衡状态。其闭环结构框图如图2所示。该系统的工作原理是：小车驶上跷跷板后，通过倾角传感器不断的测量跷跷板的倾角（即实际倾角），该实际倾角与给定倾角作比拟，形成倾角偏差，通过步进电机控制小车前后微移，不断修正该倾角偏差，最

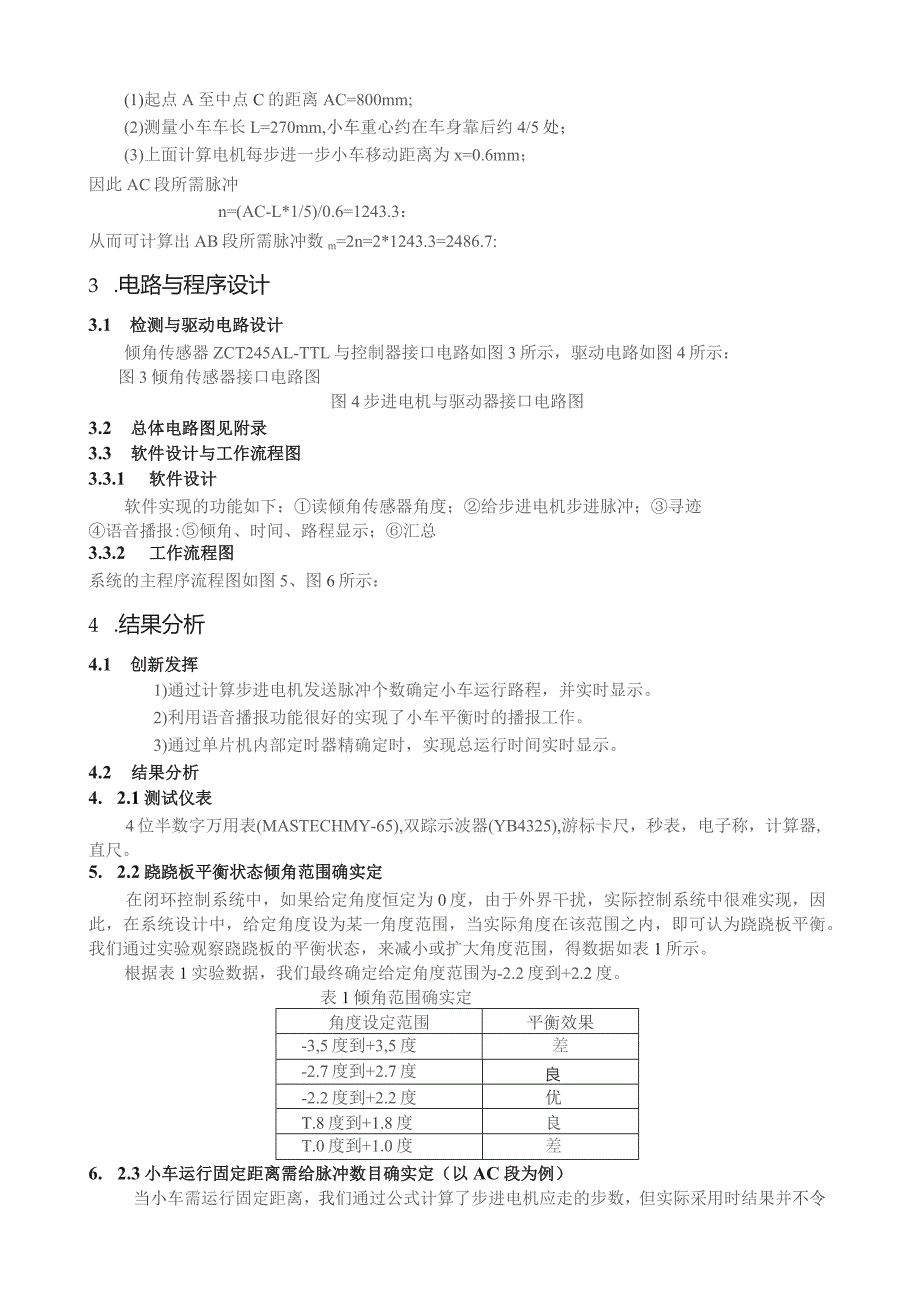

9、终使倾角保持在给定范围之内。此时跷跷板便到达平衡状态。设计中小车车轮的周长为240mm,电机最小步进角为0.9度，因此电机每步进一步小车移动距离X为：x=240*0.9/360=0.6mm可见，小车位移量是很小的。因此我们能实现小车前后微位移的控制，从而使跷跷板较易到达平衡状态。小车所走各段所需脉冲数的计算(以AC段为例)：(1)起点A至中点C的距离AC=800mm;(2)测量小车车长L=270mm,小车重心约在车身靠后约4/5处；(3)上面计算电机每步进一步小车移动距离为x=0.6mm；因此AC段所需脉冲n=(AC-L*1/5)/0.6=1243.3：从而可计算出AB段所需脉冲数m=2n=2
10、*1243.3=2486.7:3 .电路与程序设计3.1 检测与驱动电路设计倾角传感器ZCT245AL-TTL与控制器接口电路如图3所示，驱动电路如图4所示：图3倾角传感器接口电路图图4步进电机与驱动器接口电路图3.2 总体电路图见附录3.3 软件设计与工作流程图3.3.1 软件设计软件实现的功能如下：读倾角传感器角度；给步进电机步进脉冲；寻迹语音播报:倾角、时间、路程显示；汇总3.3.2 工作流程图系统的主程序流程图如图5、图6所示：4 .结果分析4.1 创新发挥1)通过计算步进电机发送脉冲个数确定小车运行路程，并实时显示。2)利用语音播报功能很好的实现了小车平衡时的播报工作。3)通过单片机
11、内部定时器精确定时，实现总运行时间实时显示。4.2 结果分析4. 2.1测试仪表4位半数字万用表(MASTECHMY-65),双踪示波器(YB4325),游标卡尺，秒表，电子称，计算器,直尺。5. 2.2跷跷板平衡状态倾角范围确实定在闭环控制系统中，如果给定角度恒定为0度，由于外界干扰，实际控制系统中很难实现，因此，在系统设计中，给定角度设为某一角度范围，当实际角度在该范围之内，即可认为跷跷板平衡。我们通过实验观察跷跷板的平衡状态，来减小或扩大角度范围，得数据如表1所示。根据表1实验数据，我们最终确定给定角度范围为-2.2度到+2.2度。表1倾角范围确实定角度设定范围平衡效果-3,5度到+3,
12、5度差-2.7度到+2.7度良-2.2度到+2.2度优T.8度到+1.8度良T.0度到+1.0度差6. 2.3小车运行固定距离需给脉冲数目确实定（以AC段为例）当小车需运行固定距离，我们通过公式计算了步进电机应走的步数，但实际采用时结果并不令人满意，主要是因为车轮与跷跷板之间可能会出现打滑现象，导致当步进电机发一个脉冲，小车前进并不一定到达0.6mm。因此我们通过屡次实验测试，在理论值左右寻找最优值，最终确定脉冲数目。以AC段为例，AC段距离80Omm,经理论计算需发脉冲1243步，经屡次实验测试得下表数据：表2AC段需伽k冲数目确实定脉冲数目与C附近平衡点相差距离1243+12.2mm126
13、0+5.4mm1269-3.Omm12641.4mm根据上述实验数据，我们最终确定AC段实际发送脉冲数目为1264个。4.2.4小车运行过程各种状态所需时间测试表3根本功能所用时间表状态时间AC寻平衡时间保持平衡5秒CB停止5秒BA控制器显示15.233.85.014.85.031.1秒表实测15.534.65.114.95.131,9表4扩展功能所用时间表状态时间（三）上坡时间寻平衡1时间保持平衡5秒寻平衡2时间保持平衡5秒总计控制器显示21.045.25.052.15.0128.3秒表实测21.446.35.152.05.1129.9由于步进电机能精确控制小车前后微移，因此寻找平衡所用时间
