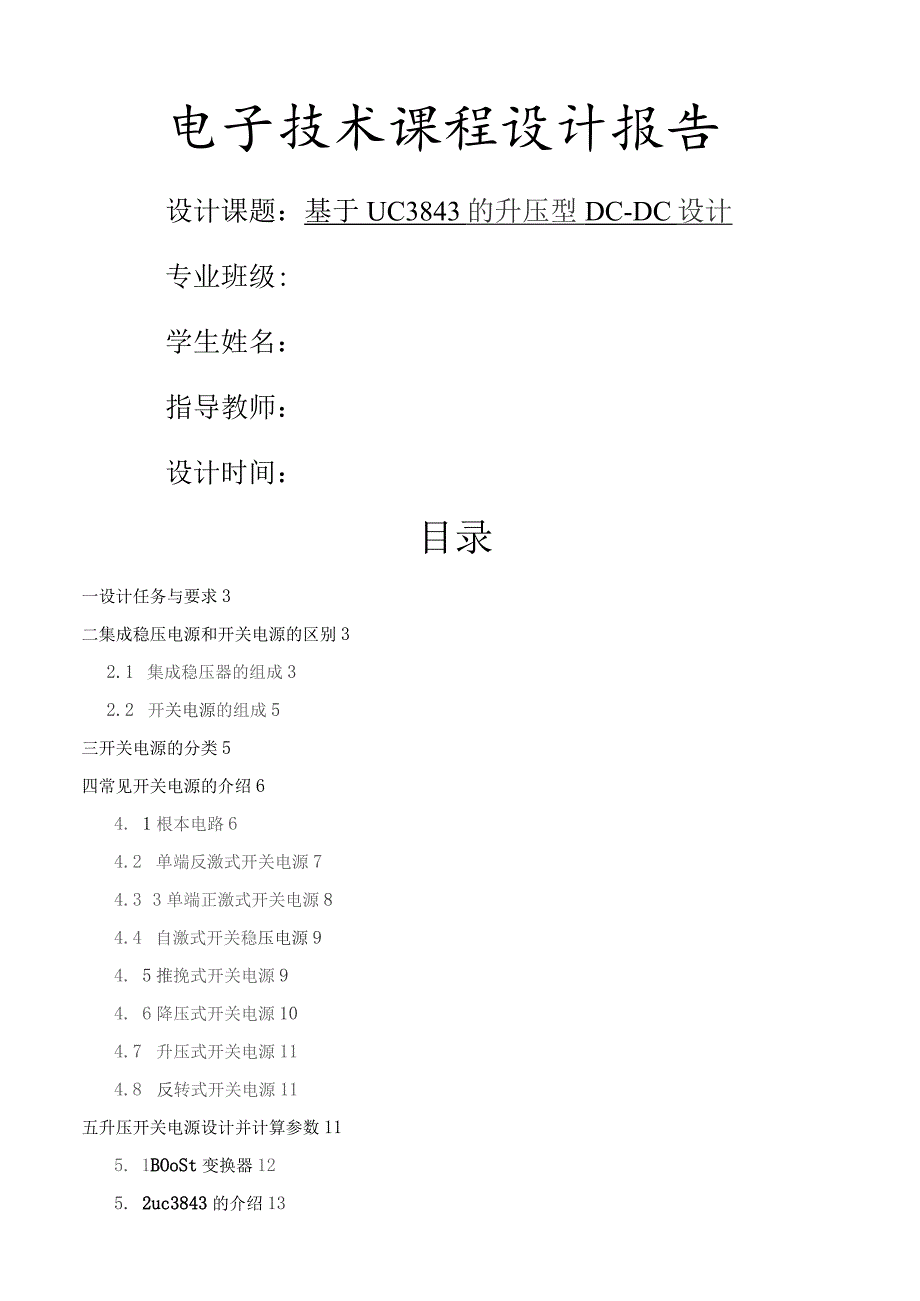

1、电子技术课程设计报告设计课题：基于UC3843的升压型DC-DC设计专业班级:学生姓名：指导教师：设计时间：目录一设计任务与要求3二集成稳压电源和开关电源的区别32.1 集成稳压器的组成32.2 开关电源的组成5三开关电源的分类5四常见开关电源的介绍64. 1根本电路64.2 单端反激式开关电源74.3 3单端正激式开关电源84.4 自激式开关稳压电源94. 5推挽式开关电源94. 6降压式开关电源104.7 升压式开关电源114.8 反转式开关电源11五升压开关电源设计并计算参数115. 1BOoSt变换器125. 2uc3843的介绍135. 3电路参数设计14六原理图和PCB图清单156

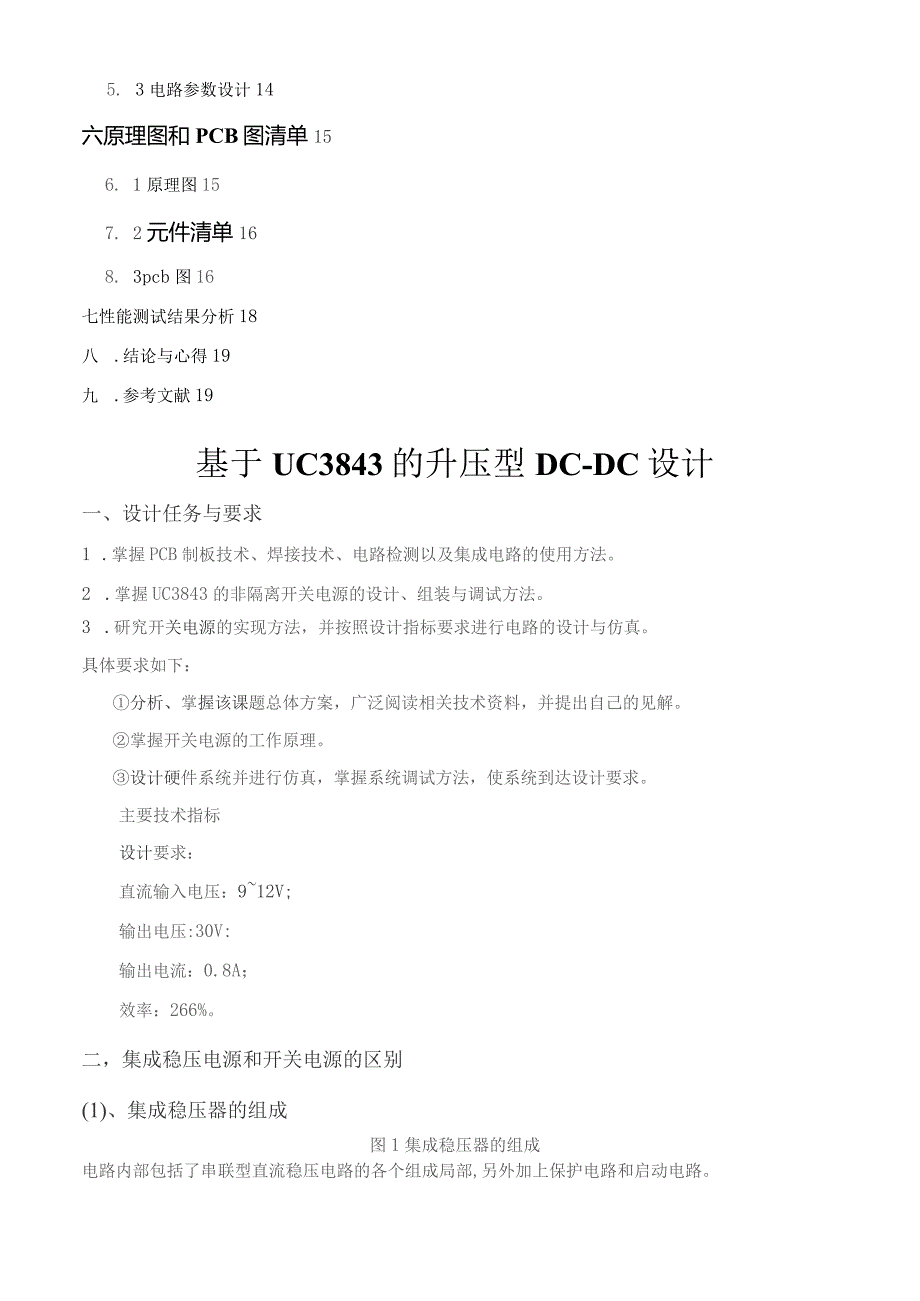

2、. 1原理图157. 2元件清单168. 3pcb图16七性能测试结果分析18八 .结论与心得19九 .参考文献19基于UC3843的升压型DC-DC设计一、设计任务与要求1 .掌握PCB制板技术、焊接技术、电路检测以及集成电路的使用方法。2 .掌握UC3843的非隔离开关电源的设计、组装与调试方法。3 .研究开关电源的实现方法，并按照设计指标要求进行电路的设计与仿真。具体要求如下：分析、掌握该课题总体方案，广泛阅读相关技术资料，并提出自己的见解。掌握开关电源的工作原理。设计硬件系统并进行仿真，掌握系统调试方法，使系统到达设计要求。主要技术指标设计要求：直流输入电压：912V;输出电压:30V

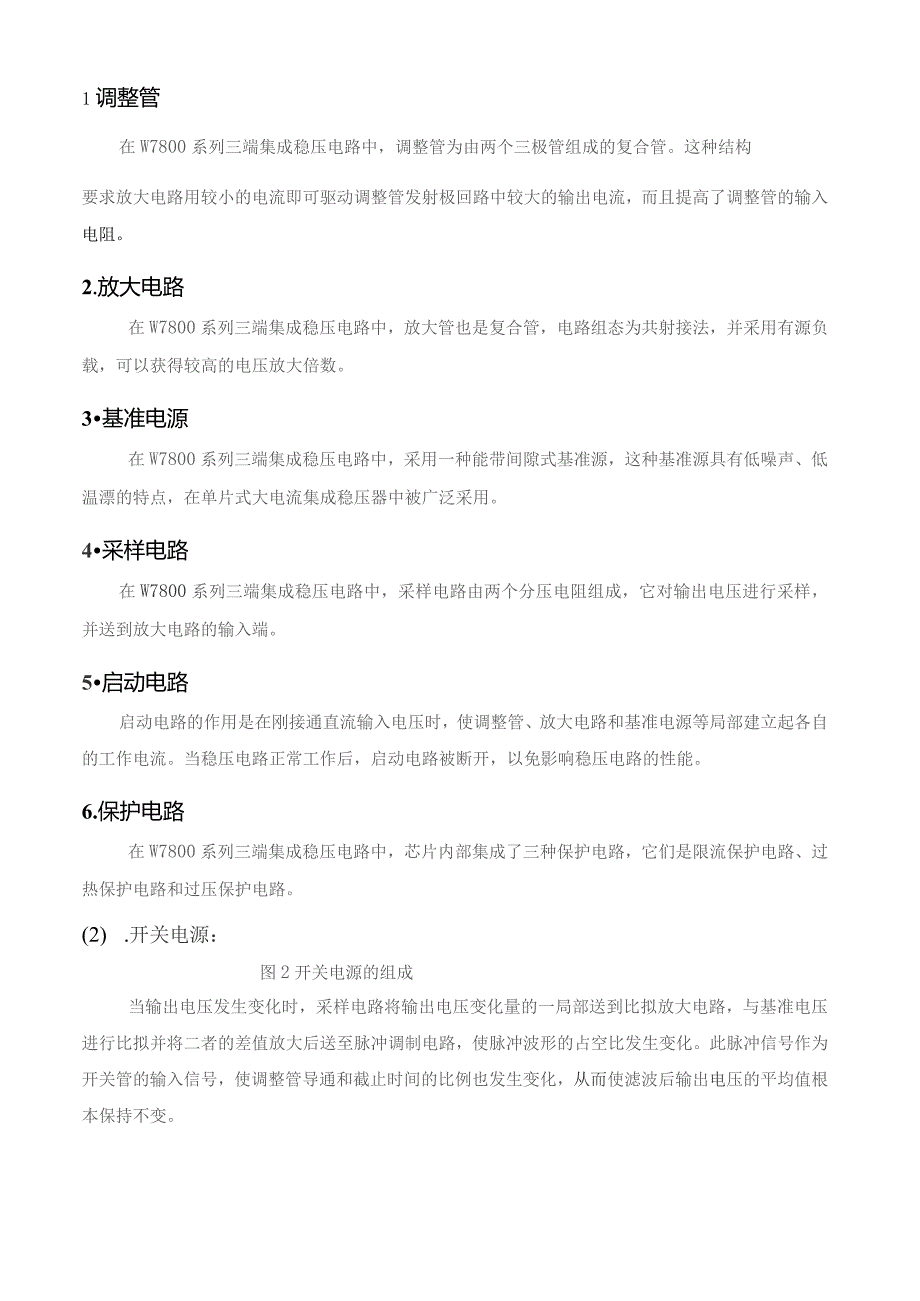

3、:输出电流：0.8A；效率：266%。二，集成稳压电源和开关电源的区别(1)、集成稳压器的组成图1集成稳压器的组成电路内部包括了串联型直流稳压电路的各个组成局部,另外加上保护电路和启动电路。1调整管在W7800系列三端集成稳压电路中，调整管为由两个三极管组成的复合管。这种结构要求放大电路用较小的电流即可驱动调整管发射极回路中较大的输出电流，而且提高了调整管的输入电阻。2.放大电路在W7800系列三端集成稳压电路中，放大管也是复合管，电路组态为共射接法，并采用有源负载，可以获得较高的电压放大倍数。3基准电源在W7800系列三端集成稳压电路中，采用一种能带间隙式基准源，这种基准源具有低噪声、低温漂
4、的特点，在单片式大电流集成稳压器中被广泛采用。4采样电路在W7800系列三端集成稳压电路中，采样电路由两个分压电阻组成，它对输出电压进行采样，并送到放大电路的输入端。5启动电路启动电路的作用是在刚接通直流输入电压时，使调整管、放大电路和基准电源等局部建立起各自的工作电流。当稳压电路正常工作后，启动电路被断开，以免影响稳压电路的性能。6.保护电路在W7800系列三端集成稳压电路中，芯片内部集成了三种保护电路，它们是限流保护电路、过热保护电路和过压保护电路。(2) .开关电源：图2开关电源的组成当输出电压发生变化时，采样电路将输出电压变化量的一局部送到比拟放大电路，与基准电压进行比拟并将二者的差值
5、放大后送至脉冲调制电路，使脉冲波形的占空比发生变化。此脉冲信号作为开关管的输入信号，使调整管导通和截止时间的比例也发生变化，从而使滤波后输出电压的平均值根本保持不变。三.开关电源的分类(1)按开关管的连接方式，开关电源可分为串联型开关电源和并联型开关电源。串联型开关电源的开关管是串联在输入电压和输出负载之间，属于降压式稳压电路；而并联型开关电源的开关管是在输入电压和输出负载之间并联的，属于升压式稳压电路。(2)按鼓励方式，开关电源可分为自激式和他激式。在自激式开关电源中，由开关管和高频变压器构成正反应环路，来完成自激振荡，类似于间歇振荡器；而他激式开关电源必须附加一个振荡器，振荡器产生的开关脉
6、冲加在开关管上，控制开关管的导通和截止，使开关电路工作并有直流电压输出(3)按调制方式，开关电源可分为脉宽调制(PW)方式和脉频调制(PFM)方式。PwM是通过改变开关脉冲宽度来控制输出电压稳定的方式，而PFM是当输出电压变化时，通过取样比拟，将误差值放大后去控制开关脉冲周期(即频率)，使输出电压稳定。(4)按输出直流值的大小，开关电源可分为升压式开关电源和降压式开关电源，也可分为高压开关电源和低压开关电源。(5)按输出波形，开关电源可分为矩形波和正弦波电路。(6)按输出性能，开关电源可分为恒压恒频和变压变频电路。(7)按开关管的个数及连接方式又可将开关电源分为单端式、推挽式、半桥式和全桥式等
7、。单端式仅用一只开关管，推挽式和半桥式采用两只开关管，全桥式那么采用四只开关管。(8)开关电源按能量传递方式又可分为正激式和反激式。(9)按软开关方式分，开关电源有电流谐振型、电压谐振型、E类与准E类谐振型和局部谐振型等四.常见开关电源的介绍1、根本电路：交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。控制电路为一脉冲宽度调制器，它主要由取样器、比拟器、振荡器、脉宽调制及基准电压等电路构成。这局部电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的
8、开关时间比例，到达稳定输出电压目的。图3根本电路2 .单端反激式开关电源单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VTl导通时，高频变压器T初级绕组的感应电压为上正下负，整流二极管VDl处于截止状态，在初级绕组中储存能量。当开关管VTI截止时，变压器T初级绕组中存储的能量，通过次级绕组及VDl整流和电容C滤波后向负载输出。单端反激式开关电源是一种本钱最低的电源电路，输出功率为20-100W,可以同时输出不同的电压，且有较好的电压调整率。唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。单端反激式开关
9、电源使用的开关管VTl承受的最大反向电压是电路工作电压值的两倍，工作频率在20-200kHz之间o3 .单端正激式开关电源单端正激式开关电源的典型电路如图四所示。这种电路在形式上与单端反激式电路相似，但工作情形不同。当开关管VTI导通时，VD2也导通，这时电网向负载传送能量，滤波电感L储存能量；当开关管VTI截止时，电感L通过续流二极管VD3继续向负载释放能量。在电路中还设有钳位线圈与二极管VD2,它可以将开关管VTl的最高电压限制在两倍电源电压之间。为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于50%。由于这种电路在开关管VTl导通时，通过变压器向负载传送能量
10、，所以输出功率范围大，可输出50-200W的功率。电路使用的变压器结构复杂，体积也较大,正因为这个原因，这种电路的实际应用较少。图5单端正激式开关电源4 .自激式开关稳压电源自激式开关稳压电源的典型电路如图五所示。这是一种利用间歇振荡电路组成的开关电源，也是目前广泛使用的根本电源之一。当接入电源后在Rl给开关管VTl提供启动电流，使VTl开始导通，其集电极电流Ic在Ll中线性增长，在L2中感应出使VTl基极为正，发射极为负的正反应电压，使VTl很快饱和。与此同时，感应电压给CI充电，随着CI充电电压的增高，VTI基极电位逐渐变低，致使VTl退出饱和区，Ic开始减小，在L2中感应出使VTl基极为
11、负、发射极为正的电压，使VTI迅速截止，这时二极管VDl导通，高频变压器T初级绕组中的储能释放给负载。在VTl截止时一，L2中没有感应电压，直流供电输人电压又经RI给CI反向充电，逐渐提高VTl基极电位，使其重新导通，再次翻转到达饱和状态，电路就这样重复振荡下去。这里就像单端反激式开关电源那样，由变压器T的次级绕组向负载输出所需要的电压。自激式开关电源中的开关管起着开关及振荡的双重作从，也省去了控制电路。电路中由于负载位于变压器的次级且工作在反激状态，具有输人和输出相互隔离的优点。这种电路不仅适用于大功率电源，亦适用于小功率电源。图6自激式开关电源5 .推挽式开关电源推挽式开关电源的典型电路如
12、图六所示。它属于双端式变换电路，高频变压器的磁芯工作在磁滞回线的两侧。电路使用两个开关管VTl和VT2,两个开关管在外鼓励方波信号的控制下交替的导通与截止，在变压器T次级统组得到方波电压，经整流滤波变为所需要的直流电压。这种电路的优点是两个开关管容易驱动，主要缺点是开关管的耐压要到达两倍电路峰值电压。电路的输出功率较大，一般在1005000W范围内。图7推挽式开关电源降压式开关电源的典型电路如图七所示。当开关管VTI导通时，二极管VDl截止，输人的整流电压经VTl和L向C充电，这一电流使电感L中的储能增加。当开关管VTl截止时，电感L感应出左负右正的电压，经负载RL和续流二极管VDl释放电感L
13、中存储的能量，维持输出直流电压不变。电路输出直流电压的上下由加在VTl基极上的脉冲宽度确定。这种电路使用元件少，它同下面介绍的另外两种电路一样，只需要利用电感、电容和二极管即可实现。图8降压式开关电源7 .升压式开关电源升压式开关电源的稳压电路如图八所示。当开关管VTI导通时，电感L储存能量。当开关管VTl截止时，电感L感应出左负右正的电压，该电压叠加在输人电压上，经二极管VDl向负载供电，使输出电压大于输人电压，形成升压式开关电源。图9升压式开关电源8 .反转式开关电源反转式开关电源的典型电路如图九所示。这种电路又称为升降压式开关电源。无论开关管VTl之前的脉动直流电压高于或低于输出端的稳定
14、电压，电路均能正常工作。当开关管VTl导通时，电感L储存能量，二极管VDI截止，负载RL靠电容C上次的充电电荷供电。当开关管VTl截止时，电感L中的电流继续流通，并感应出上负下正的电压，经二极管VDl向负载供电，同时给电容C充电。以上介绍了脉冲宽度调制式开关稳压电源的根本工作原理和各种电路类型，在实际应用中，会有各种各样的实际控制电路，但无论怎样，也都是在这些根底上开展出来的。图10反转式开关电源五.升压开关电源设计并计算参数1 BooSt变换器Boost变换器是一种开关直流升压电路，输出电压比输入电压高，基电路1 .假定开关（三极管或者MOS管）已经断开很长时间，所有的元件处于理想状态，电容
15、电压等于输入电压，以充电和放电2个过程分析该电路（1）充电过程.在充电过程中，开关闭合（三极管导通），开关（三极管）处用导线代替，等效电路见图2（a）.图12充电过程这时，输入电流流过变换器电路电感.二极管防止电容对地放电.由于输入是直流电，因此电感上的电流以一定的比率线性增加，该比率与电感大小有关.随着电感电流增加，电感里储存了一些能量2）放电过程.放电过程中，开关断开（三极管截止），等效电路见图H图13放电过程2(b).由于电感电流的保持特性，流经电感的电流值不会马上变为0,而是缓慢地由充电完毕时的值变为0.原来的电路己断开，电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时输出电压高于输入电压，升压完毕.充电时电感吸收能量,放电时电感释放出能量.如果电容足够大，那么输出端在放电过程中保持一个持续的电流.如果通、断电的过程不断重复，就可以在电容两端得到高于输入电压的电压2、uc3843的介绍图14UC3842-UC3845的外形图。UC3843控制芯片UC3843是近年来问世的新型脉宽调制集成电路，它具有功能全，工作频率高，引脚少外围元件简单等特点，它的电压调整率可达0.01%V,非常接近线性稳压电源的调整率。工作频率可达500kHz,启动
